分合闸电磁铁的电磁设计与性能优化仿真研究一、引言电磁铁是一种能将电能转化为磁能的装置，广泛应用于各种电动机、继电器等设备中。
其中，分合闸电磁铁作为电力系统中重要的元件之一，用于控制电路的分合闸操作。
本文旨在研究分合闸电磁铁的电磁设计与性能优化，通过仿真研究的手段，提出相应的优化方案。
二、电磁设计1. 材料选择：分合闸电磁铁的核心部分采用铁磁性材料，具有良好的导磁性能。
常见的材料包括硅钢片和铁氧体材料，根据具体需求选择适合的材料。
2. 磁路设计：分合闸电磁铁的磁路设计是关键的设计环节。
采用有限元仿真软件进行磁场分析和优化设计，确保电磁铁具有良好的磁路闭合性。
3. 线圈设计：线圈是分合闸电磁铁中承载电流的部分，其设计直接影响电磁铁的性能。
根据所需的电流和电压参数，选择合适的导线截面积、匝数和线圈层数。
采用有限元仿真软件分析线圈的电磁场分布，确保线圈能够产生足够的磁力。
三、性能优化1. 动作速度优化：分合闸电磁铁的动作速度是衡量其性能的重要指标之一。
通过优化线圈的参数和电源电压，可以达到提高动作速度的目的。
2. 动作力优化：分合闸电磁铁在分合闸操作过程中需产生足够的力，以确保可靠的分合闸操作。
可以通过优化线圈的参数和磁路设计，提高电磁铁的动作力。
3. 能耗优化：电磁铁的能耗是与其性能紧密相关的另一个重要指标。
通过合理选择线圈参数和控制电源电流，可实现对电磁铁能耗的优化。
四、仿真研究1. 模型建立：根据实际分合闸电磁铁的尺寸和参数，利用有限元仿真软件建立电磁铁的仿真模型。
2. 磁场分析：通过对仿真模型施加电流和电压，进行磁场分析，得到电磁铁中的磁场分布情况。
3. 动作仿真：根据电磁铁的设计参数和工作条件，进行动作仿真，模拟分合闸操作的过程，分析电磁铁的动作速度、动作力等性能指标。
4. 优化分析：根据仿真结果，对电磁铁的设计参数进行优化调整，以达到性能优化的目标。
五、结论通过对分合闸电磁铁的电磁设计与性能优化仿真研究，可以得到更加合理和优化的电磁铁设计方案。

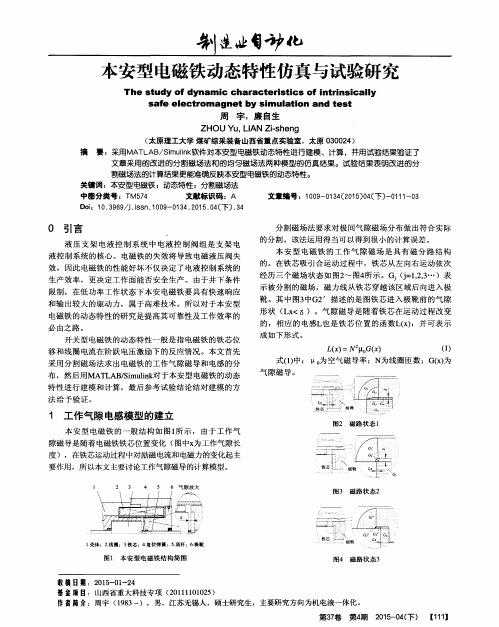

带弹簧负载的电磁铁动态特性仿真与实验研究黄晓凡;田忠涛;梁海彤【摘要】Aiming at solving problems such as a lot of computation and simulation models of solenoid can't be used in the case of magnetic circuit saturation and test verification was't made, a whole system mathematical model including solenoid itself and two-stage return springs was established, and a simulation using Maxwell FEA software was made. An experiment was made with a real solenoid which corresponds to the simulation model, and the experiment current VS time curve and the simulation one were compared. The system's dynamic characteristics simulation curves including the winding current VS time&the electromagnetic force VS time were given in the case of magnetic circuit satura-tion, and detailed analyses of them were made. The concept of effect of solenoid generating electric power with the action of return springs af-ter solenoid being power off was put forward. The test result showes that the experiment current VS time curve and the simulation one coinci-ded with each other highly, which proves the accuracy of the simulation model and simulation curves and also indicates that this simulation model can be used in both cases of magnetic circuit unsaturation and saturation.%针对很多关于电磁铁的计算和仿真模型无法应用在磁路饱和的场合以及没有对仿真结果进行实验验证的问题,建立了包括电磁铁本体和两级回复弹簧在内的整个系统的数学模型,采用了Maxwell有限元分析软件进行了仿真.对相应仿真模型的电磁铁实物进行了实验,对比了实验电流-时间曲线和仿真电流-时间曲线.在磁路饱和的情况下,给出了包括电磁铁线圈电流-时间曲线、电磁力-时间曲线等在内的系统动态特性仿真曲线,详细解释了各曲线的含义,提出了在电磁铁断电后回复弹簧作用下的电磁铁发电效应的概念.实验结果表明:实验电流-时间曲线和仿真电流-时间曲线具有较高的吻合度,验证了仿真模型及仿真曲线的准确性,表明了仿真模型不仅适用于磁路不饱和情况,也适用于磁路饱和情况.【期刊名称】《机电工程》【年(卷),期】2017(034)009【总页数】4页(P1024-1027)【关键词】电磁铁;数学模型;有限元分析;动态特性【作者】黄晓凡;田忠涛;梁海彤【作者单位】中国航天空气动力技术研究院测控事业部,北京100074;中国航天空气动力技术研究院测控事业部,北京100074;中国航天空气动力技术研究院测控事业部,北京100074【正文语种】中文【中图分类】TH39;TM574电磁铁是一种电磁元件，在智能控制、自动化电器等方面有着广泛的应用[1-3]。
2008年9月第36卷第9期机床与液压MACH I N E T OOL &HY DRAUL I CSSep 12008Vol 136NO 19Hfl.'IV,= U IIJI收稿日期：2007-12-10基金项目：国家自然科学基金资助项目（50675203作者简介：王扬彬，男，浙江大学机械电子工程专业硕士研究。
电话:0571- 87952500-247, E -mail:wybha ngzhou @yahoo 1com 1cn, zdyb wan g@1631con。
基于Ans oft及A MESim的电磁铁动态特性仿真分析王扬彬，徐兵，刘英杰（浙江大学流体传动及控制国家重点实验室,浙江杭州310027摘要：介绍了电磁铁及电磁阀的结构及工作原理，建立了基于Ans oft的电磁铁仿真模型和基于AMESi m的电磁阀整体仿真模型。
通过将电磁铁Ans oft模型分析结果导入AM ESi m仿真模型中，、,获得比较准确的电磁铁动态特性仿真结关键词：Ans oft; AMESi m ;电磁铁；耦合中图分类号:TH13717 文献标识码::-(--2 ynam i c Character isti csSole no i d Ba sed on An soft and AM ES imWANG Yan gbi n, XU B in g, L lU Yin gjie(The State Key Laborat ory of Fluid Po wer Contr ol and Trans m issi on, Han gzhou Zhejia ng 310027, Chi naAbstract:The mecha ni cal con figurati on and work p rinci p le of the s ole noid valve were described . The si m ulati on model of the s o 2le noid based on Ans oft and the en tire si m ulati on model of the s ole noid valve based on AM ESi m were built . The si m ulati on result of the Ans oft s ole noid model was made use of in build ing the AMESi m s ole noid valve model . The coup le si m ulati on of electr omag netic cir 2cuit, mecha ni cal components and hydraulic system was realized, the more p recise dynam ical characteristic si m ulati on results of thes ole noid were obta ined .Keywords:A ns oft; AMEsi m ; The s ole no id; Coup le0 概述随着电子技术、计算机技术、控制技术的迅速发展，电液控制技已经能够完成各种复杂的控制。

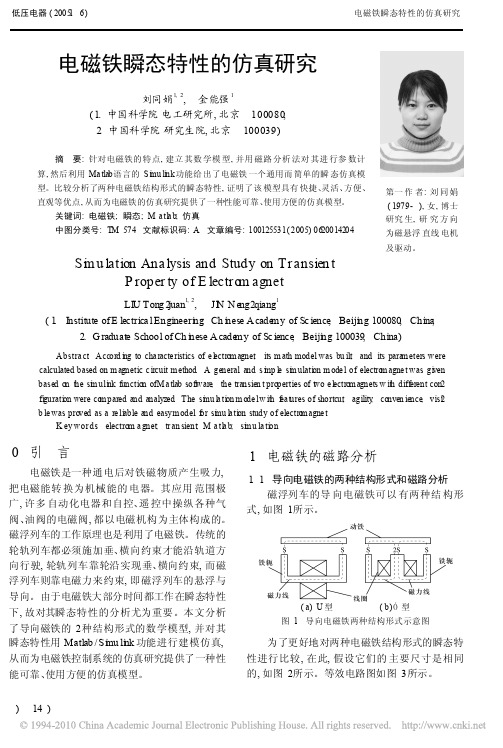

低压电器(2005l 6)电磁铁瞬态特性的仿真研究第一作者:刘同娟(1979-),女,博士研究生,研究方向为磁悬浮直线电机及驱动。
电磁铁瞬态特性的仿真研究刘同娟1,2, 金能强1(1.中国科学院电工研究所,北京 100080;2.中国科学院研究生院,北京 100039)摘 要:针对电磁铁的特点,建立其数学模型,并用磁路分析法对其进行参数计算,然后利用Ma tlab 语言的S i m u li nk 功能给出了电磁铁一个通用而简单的瞬态仿真模型。
比较分析了两种电磁铁结构形式的瞬态特性,证明了该模型具有快捷、灵活、方便、直观等优点,从而为电磁铁的仿真研究提供了一种性能可靠、使用方便的仿真模型。
关键词:电磁铁;瞬态;M a tl a b ;仿真中图分类号:T M 574 文献标识码:A 文章编号:100125531(2005)0620014204Si m u lation Ana lysis and Study on Transien tP roper ty of E lectro m agnetLI U Tong 2juan 1,2, JI N N e ng 2qiang1(1.I nstitute of E lectrica lEngineeri n g ,Ch i n ese A cade my of Sc ience ,Beiji n g 100080,China ;2.G raduate School of Ch i n ese A cade my of Sc ience ,Beiji n g 100039,China)Abstra ct :Accord i ng to cha racte ristics of e l ectro m agnet ,its m ath model was bu ilt ,and its para m eters were calculated based on m agnetic c ircuit m ethod .A general and s i m p l e si m ulati on m ode l of electro m agne t was gi ven based o n t he si m uli nk functio n ofM a tlab soft ware ,the transien t pro perties of t w o e l ectro m agnets w it h different con 2fi gurati on were co m pared and analyzed .The si m u l a ti on m o de lw it h f ea t ures of shortcut ,agility ,co nven ience ,visi 2b le was pro ved as a re li able and easym odel f or si m u l a ti on study of electro m agne t .K ey wor ds :electro m a gnet ;tr an sient ;M a tl a b ;si m u la ti on0 引 言电磁铁是一种通电后对铁磁物质产生吸力,把电磁能转换为机械能的电器。
电磁铁的动态特性的仿真与分析电磁铁是一种通过电流在线圈中产生磁场以吸引物体的装置。
它在工业、科研、医疗等领域有广泛的应用。
为了更好地了解电磁铁的动态特性，我们可以使用仿真与分析的方法进行研究。
首先，我们可以使用电磁场有限元仿真软件，如COMSOLMultiphysics或ANSYS等，对电磁铁的动态特性进行仿真。
这些软件可以采用数值计算方法，求解电磁场的分布和力的变化，从而帮助我们理解电磁铁的工作原理和性能。
在仿真过程中，我们需要建立一个三维模型来代表电磁铁。
模型可以包括电磁铁的线圈、铁芯和工作空间等部分。
在模型中，我们可以定义线圈的电流和电压输入，以及材料的物理特性，如导电率、磁导率等。
通过设置适当的边界条件和初始条件，我们可以模拟电磁铁在不同工作状态下的响应。
通过仿真，我们可以研究电磁铁的一些重要特性，如磁场强度、磁通量密度、磁场分布、力的大小和方向等。
这些特性可以帮助我们评估电磁铁的性能，优化其设计，并预测其在不同工况下的工作情况。
然而，仿真只是理论上的预测，为了验证仿真结果的准确性，我们还需要进行实验。
在实验中，我们可以制作一个真实的电磁铁样品，并使用磁力计、电流表等仪器来测量其磁场和力的变化。
通过将实验结果与仿真结果进行对比，我们可以验证仿真模型的有效性，并进一步改进模型的准确性。
除了仿真和实验，我们还可以使用数学分析的方法来研究电磁铁的动态特性。
通过建立电磁铁的物理模型和基本原理的数学方程，我们可以通过解析方法求解磁场分布和力的变化。
这种方法可以为我们提供更深入的理解和洞察力，但通常需要较高的数学和物理背景知识。
总之，电磁铁的动态特性的仿真与分析是一个复杂且多方面的研究课题。
通过综合利用仿真、实验和数学分析等方法，我们可以更好地了解电磁铁的工作原理、优化其设计，并预测其在不同工况下的性能。
这些研究对于电磁铁的应用和改进具有重要意义。
第1篇一、实验目的本次实验旨在通过磁力仿真分析，探究电磁铁磁力大小与电流大小、线圈匝数、铁芯材料等因素之间的关系，并验证理论分析的正确性。
二、实验原理电磁铁的磁力大小与电流大小、线圈匝数、铁芯材料等因素有关。
根据安培环路定律和法拉第电磁感应定律，电磁铁的磁感应强度B可以表示为：\[ B = \mu_0 \cdot \frac{N \cdot I}{l} \]其中，\(\mu_0\)为真空磁导率，N为线圈匝数，I为电流大小，l为线圈长度。
三、实验材料1. 仿真软件：COMSOL Multiphysics2. 电磁铁模型：铁芯、线圈、导线3. 电流源、电压源、电阻等元件4. 铁芯材料：软磁性材料、硬磁性材料四、实验步骤1. 建立电磁铁模型：使用COMSOL Multiphysics软件建立电磁铁模型，包括铁芯、线圈、导线等部分。
2. 设置边界条件：根据实验需求设置边界条件，如电流源、电压源、电阻等。
3. 材料属性：根据实验需求设置铁芯材料属性，包括磁导率、电阻率等。
4. 求解：使用COMSOL Multiphysics软件进行仿真求解，得到电磁铁的磁感应强度分布。
5. 结果分析：分析仿真结果，验证理论分析的正确性，并探究电磁铁磁力大小与电流大小、线圈匝数、铁芯材料等因素之间的关系。
五、实验结果与分析1. 电流大小对磁力的影响：仿真结果表明，随着电流大小的增加，电磁铁的磁感应强度也随之增加。
这与理论分析相符，说明电流大小对电磁铁磁力有显著影响。
2. 线圈匝数对磁力的影响：仿真结果表明，随着线圈匝数的增加，电磁铁的磁感应强度也随之增加。
这与理论分析相符，说明线圈匝数对电磁铁磁力有显著影响。
3. 铁芯材料对磁力的影响：仿真结果表明，不同铁芯材料对电磁铁磁力有显著影响。
软磁性材料具有较高的磁导率，因此电磁铁磁力较大；而硬磁性材料磁导率较低，电磁铁磁力较小。
六、结论1. 电磁铁磁力大小与电流大小、线圈匝数、铁芯材料等因素有关。
