直流非平衡电桥实验报告

非平衡电桥的应用实验目的：1.学习非平衡电桥的工作原理；2.学习和掌握非平衡电桥的应用；3.学习一些传感器的工作原理和不同的测量电路．实验原理：1．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：为稳压电源，和为固定电阻，为可变电阻，为电阻型传感器，为电桥输出电压．当时，电桥处于平衡状态，此时有(1)当时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由(1)式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值会有相应的变化，这时电桥平衡被破坏，桥路两端的电压也随之而变，由于桥路的输出电压能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1 Ω，将会产生2.5 ℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．数据处理原始数据：铂电阻热敏电阻21.8 10.49 106.985 24.3 49.12 2580.827 7.85627.7 14.34 109.930 32.5 61.36 1921.812 7.56132.2 16.55 111.625 38.4 67.11 1638.860 7.40237.1 19.09 113.575 43.3 73.45 1344.381 7.20441.6 21.32 115.290 48.1 77.41 1169.083 7.06446.3 23.71 117.131 52.8 80.93 1018.490 6.92650.9 26.07 118.952 57.6 84.71 861.982 6.75955.4 28.30 120.676 61.9 87.29 758.122 6.63160.3 30.74 122.565 66.4 89.56 668.655 6.50565.2 33.15 124.434 70.4 91.33 600.102 6.39769.3 35.29 126.096 74.3 92.95 538.264 6.28873.9 37.54 127.846 79.7 94.87 466.070 6.14479.6 40.32 130.012 84.2 96.22 416.005 6.03184.0 42.42 131.652 88.7 97.46 370.517 5.91588.9 44.80 133.512 94.7 98.82 321.166 5.77293.4 47.10 135.313 100.0 100.00 278.796 5.63098.2 49.65 137.314100.0 50.00 137.588铂电阻Y = A + B * XParameter Value Error------------------------------------------------------------A 0.37861 0.17259B 0.50103 0.00257------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99979 0.26477 18 <0.0001------------------------------------------------------------0.00260.00270.00280.00290.00300.00310.00320.00330.00345.56.06.57.07.58.0L n (R )1/T1/T-Ln(R)图像 1/T-Ln(R)拟合姓名：马学喆班级：F0603028学号：5060309041Linear Regression: Y = A + B * XParameter Value Error------------------------------------------------------------ A 99.06951 0.11606 B 0.38839 0.00173------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99984 0.17804 18 <0.0001------------------------------------------------------------与上面计算结果相同热敏电阻20304050607080901001104550556065707580859095100105U /m VT/℃5.56.06.57.07.58.0L n (R )1/TLinear Regressio:Y = A + B * XParameter Value Error------------------------------------------------------------A -3.11306 0.04377B 3265.33378 14.6359------------------------------------------------------------R SD N P------------------------------------------------------------0.99986 0.01153 16 <0.0001------------------------------------------------------------对于热敏电阻，有两边取对数，得则由热敏电阻lnR~1/T图像可知思考与讨论误差分析数据记录与处理上：1.由于公式里面有个电压不在测量数据内，因此，作的泰勒展开，发现展开到第三项时误差在要求范围内，故消去，在展开得到的系数，与标准吻合比较精确。

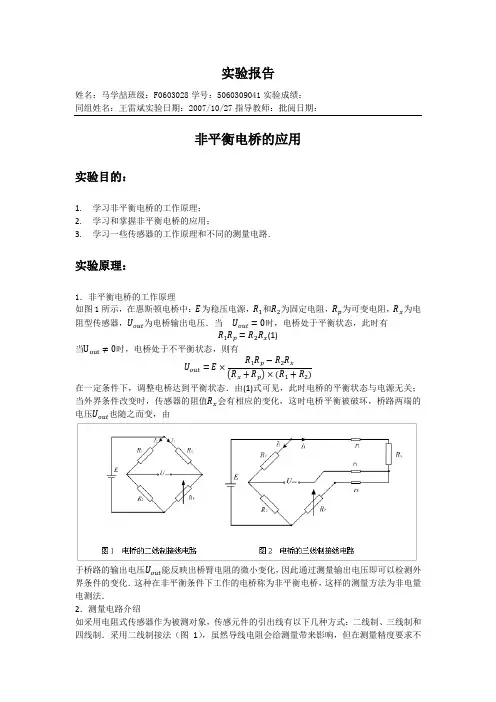

实验报告姓名：马学喆班级：F0603028学号：5060309041实验成绩：同组姓名：王雷斌实验日期：2007/10/27指导教师：批阅日期：非平衡电桥的应用实验目的：1.学习非平衡电桥的工作原理；2.学习和掌握非平衡电桥的应用；3.学习一些传感器的工作原理和不同的测量电路．实验原理：1．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：为稳压电源，和为固定电阻，为可变电阻，为电阻型传感器，为电桥输出电压．当时，电桥处于平衡状态，此时有(1)当时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由(1)式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值会有相应的变化，这时电桥平衡被破坏，桥路两端的电压也随之而变，由于桥路的输出电压能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1Ω，将会产生2.5℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．数据处理原始数据：铂电阻Y=A+B*XParameter Value Error------------------------------------------------------------A 0.37861 0.17259B 0.50103 0.00257------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99979 0.26477 18 <0.0001------------------------------------------------------------LinearRegression: Y=A+B*X Parameter Value Error------------------------------------------------------------ A 99.06951 0.11606 B 0.38839 0.00173------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99984 0.17804 18 <0.0001------------------------------------------------------------与上面计算结果相同5.56.06.57.07.58.0L n (R )1/T热敏电阻4550556065707580859095100105U/m VT/℃0.00260.00270.00280.00290.00300.00310.00320.00330.00345.56.06.57.07.58.0L n (R )1/TLinearRegressio:Y=A+B*XParameter Value Error------------------------------------------------------------A -3.11306 0.04377B 3265.33378 14.6359------------------------------------------------------------R SD N P------------------------------------------------------------0.99986 0.01153 16 <0.0001------------------------------------------------------------对于热敏电阻，有两边取对数，得则由热敏电阻lnR~1/T图像可知思考与讨论误差分析数据记录与处理上：1.由于公式里面有个电压不在测量数据内，因此，作的泰勒展开，发现展开到第三项时误差在要求范围内，故消去，在展开得到的系数，与标准吻合比较精确。

竭诚为您提供优质文档/双击可除非平衡直流电桥实验报告篇一：直流非平衡电桥实验报告直流非平衡电桥直流电桥是一种精密的电阻测量仪器，具有重要的应用价值。

按电桥的测量方式可分为平衡电桥和非平衡电桥。

平衡电桥是把待测电阻与标准电阻进行比较，通过调节电桥平衡，从而测得待测电阻值，如单臂直流电桥(惠斯登电桥)、双臂直流电桥(开尔文电桥)。

它们只能用于测量具有相对稳定状态的物理量，而在实际工程中和科学实验中，很多物理量是连续变化的，只能采用非平衡电桥才能测量;非平衡电桥的基本原理是通过桥式电路来测量电阻，根据电桥输出的不平衡电压，再进行运算处理，从而得到引起电阻变化的其它物理量，如温度、压力、形变等。

实验目的1.了解非平衡电桥的组成和工作原理，以及在实际中的应用。

2.学会用外接电阻箱法(:非平衡直流电桥实验报告)研究非平衡电桥的输出电压与电阻应变量之间的关系，通过作图研究其线性规律。

3.了解桥臂电阻大小对非平衡电桥的灵敏度和线性范围的影响，学会根据不同的测量需求来选择合适的桥臂电阻。

4.学会利用非平衡电桥测量cu丝的电阻温度系数。

实验内容：此处仅对2.（2）的作图给出范例（用origin作图）：要画三大组图，分别是R0=1000欧5000欧50欧三种情况下的。

每组三小图，包括原图，放大后的上界图，放大后的下界图。

这样能比较精确的找到线性区间。

篇二：直流电桥实验报告清华大学实验报告系别：机械工程系班号：72班姓名：车德梦（同组姓名：）作实验日期20XX年11月5日教师评定：实验3.3直流电桥测电阻一、实验目的（1）了解单电桥测电阻的原理，初步掌握直流单电桥的使用方法；（2）单电桥测量铜丝的电阻温度系数，学习用作图法和直线拟合法处理数据；（3）了解双电桥测量低电阻的原理，初步掌握双电桥的使用方法。

（4）数字温度计的组装方法及其原理。

二、实验原理1.惠斯通电桥测电阻惠斯通电桥（单电桥）是最常用的直流电桥，如图是它的电路原理图。

——数字温度计的制作姓名学号班级桌号同组人本实验指导教师实验地点：第一实验楼401、402、403室实验日期20 14年月日时段三、实验原理：1．直流非平衡电桥直流电桥可分为平衡电桥和非平衡电桥（非平衡电桥也称不平衡电桥或微差电桥）电桥需要工作在平衡态下，可以准确测量未知电阻（如单臂电桥）调节要求严格，需要耗费一定的时间。

非平衡电桥工作在非平衡态下，可测量任一桥臂上的物理量变化。

实际生产技术中，往往有些待测量准确度要求不是很高，但需要连续快捷的测量。

如：铁路桥梁的应力检测、产品质量检测及待测量的变化量等，尤其是传感器技术越来越广泛应用于各种非电学量测量、智能检测和自动控制系统中。

在这种情况下，直流非平衡电桥就显示出了优势，这时电桥中某一个或几个桥臂，往往是具有一定功能的传感元件，这3、根据非平衡电桥的表头，选择λ和m ，根据（13）、（14）式计算可知m 、λ为负值。

本实验如使用2V 表头，设计的数字温度计的温度范围为30℃—50℃，数字温度计的分辨率为0.01℃，可选m 为-10mV/℃,λ为测温范围的中心值40℃所对应的电压值-400mV 。

4、计算非平衡电桥上的E 、1R 、2R 、3R 值，并在非平衡电桥上实现。

1)、确定电源E 值（T 1为测温范围的中心值，即40℃）调节“电压调节”旋钮，将“电源输出”端用导线接至“数字表输入”，接通“G ”按钮，212214T 4B E m T B -⎛⎫=⋅= ⎪⎝⎭～50℃的温度测量范围内外，任意设定加热装置的如下几个温度点作为未知温度，用该温度计测量这些未知温度，验证该数字温度计的准确性。

温度t（℃）28 33 41 45 52电压U0(mV)。
