联轴器习题

机械基础习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、在传递同样的力偶矩时，实心轴所消耗的材料比空心轴(____)，或者说，两轴的横截面面积相同，则空心轴所承受的扭矩比实心轴要(____)。

A、多小B、少小C、少小D、多大正确答案：D2、变形体受某力系作用而处于平衡状态时，若将该物体变成(____)则平衡状态不受影响。

A、自由体B、刚体C、定点D、平衡体正确答案：B3、低碳钢压缩时,屈服极限与拉伸时相比(____)A、小B、一样大C、无法判断D、大正确答案：B4、下列材料中,塑性最好的材料是(____)。

A、低碳钢B、中碳钢C、铸铁D、高碳钢正确答案：A5、灰铸铁中石墨多为(____)。

A、团絮状B、片状C、球状D、条状正确答案：B6、在同一平面内的两个力偶，等效的条件是力偶矩相等和转向(____)。

A、相同B、任意C、不同D、不确定正确答案：A7、链传动的合理链长应取(____)。

A、按链轮齿数来决定链长B、任意倍C、链节距长度的奇数倍D、链节距长度的偶数倍正确答案：D8、塑性材料的极限应力为(____) 。

A、比例极限B、弹性极限C、屈服极限D、强度极限正确答案：C9、零件在(____)长期作用下将引起疲劳破坏。

A、剪应力B、正应力C、静应力D、交变应力正确答案：D10、标准V带型号的选定取决于(____)。

A、带的线速度B、带的传递功率和小轮转速C、带的材料D、带的有效功率正确答案：B11、人们常说的碳钢和铸铁即为(____)合金。

A、钢碳B、铁碳C、铜碳D、铁钢正确答案：B12、蜗杆传动因为齿间发热量大，所以(____)常用减摩材料制造，以减小磨损。

A、轴承B、蜗杆C、蜗轮D、轴正确答案：C13、组成机械的运动单元是(____)A、零件B、机构C、部件D、构件正确答案：D14、在曲柄摇杆机构中，只有当(____)为主动件时，才会出现"死点"位置。

A、摇杆B、连杆C、机架D、曲柄正确答案：A15、转塔车床刀具转位机构主要功能是采用(____) 机构来实现。

机械基础习题库（含答案）一、单选题（共50题，每题1分，共50分）1、以下滚动轴承中,极限转速最高的是（）。

A、深沟球轴承B、圆柱滚子轴承C、调心滚子轴承D、圆锥滚子轴承正确答案：C2、平面力偶系平衡的必要与充分条件是（）。

A、力偶系中各力偶的力偶矩矢在任意轴上的投影的代数和等于零B、力偶系中各力偶的力偶矩的代数和等于零C、力偶系中力偶的大小D、力偶系中各力偶的力偶矩上的投影的代数和等于零正确答案：B3、从制造工艺出发，需磨削加工的轴段，应留有（）。

A、键槽B、砂轮越程槽C、退刀槽D、沉孔正确答案：B4、机构中各个构件之间具有相对运动。

A、不确定的B、有时确定有时不确定的C、按一定大小比例变化的D、完全确定的正确答案：D5、根据轴的承载情况，（）的轴称为转轴。

A、既承受弯矩又承受转矩B、不承受弯矩只承受转矩C、承受较大轴向载荷D、只承受弯矩不承受转矩正确答案：A6、在传递功率一定的情况下，一般来说，轴的转速越高，其直径（）。

A、说不清B、越小C、与转速无关D、越大正确答案：B7、标出图示各铰链四杆机构的类型：A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构正确答案：A8、一旦从动轴转速超过了主动轴的转速,两轴会自动分离，这种离合器是（）。

A、牙嵌离合器B、摩擦离合器C、超越离合器D、以上都不正确正确答案：A9、（）联接中，键能在轴槽中摆动，以自动适应毂槽底面，装配方便，尤其适用于锥形轴与轮毂的接接。

A、楔键B、花键C、半圆键D、普通平键正确答案：C10、在偏置曲柄滑块机构中，当取滑块为原动件时，死点位置。

A、没有B、有两个C、有一个D、有三个正确答案：B11、以下所给四组平衡方程中，哪一组不是平面一般力系的平衡方程？A、∑Fx=0、∑Fy=0、∑MO(F)=0B、∑MA(F)=0、∑MB(F)=0、∑MC(F)=0（A、B、C三点不共线）C、∑Fx=0、∑MA(F)=0、∑MB(F)=0(A、B两点连线与x轴不垂直)D、∑Fx=0、∑Fy=0、∑Fz=0正确答案：D12、当两轴转速较高,且需在工作中经常接合和分离时，宜选用（）。

联轴器习题一、选择题1.联轴器和离合器的主要功能是_;。

(1)联接两轴，使其一同旋转并传递转矩(2)补偿两轴的综合位移(3)防止机器发生过载(4)缓和冲击和震动2.对于负载稳定、无相对位移、转速稳定、中性点良好的两轴，宜选用_________________。

(1)刚性凸缘(2)滑块(3)弹性套柱销(4)齿轮3.高速、负载稳定、中小型功率的两轴之间的连接应选用_________________。

(1)弹性套柱销(2)万向(3)滑块(4)齿轮4.对于轴向和径向位移大、速度低、无冲击的两个轴，应选择________________。

(1)弹性套柱销(2)万向(3)滑块5.刚性法兰联轴器有两种定心方法。

一种是将一半联轴器上的肩部与另一半联轴器上的凹槽对齐；另一种是铰孔，并用螺栓连接和对齐。

前者取决于传输扭矩。

(1)靠预紧普通螺栓在凸缘表面间产生摩擦力(2)靠凸肩和凹槽的配合(3)靠螺栓的挤压和剪切强度6.颚式离合器常用的齿形有矩形、梯形、锯齿形和三角形。

在传递大扭矩时，常用的齿形为梯形，因为。

(1)梯形牙强度高，接合，分离较容易且磨损能补偿(2)梯形牙齿与齿接触面它们之间有一个轴向分量（3），接合后没有相对滑动二．分析与思考题1.在下列工况下，哪种联轴器更好？说出一两个联轴器。

(1)载荷平稳，冲击轻微，两轴易于准确对中，同时希望联轴器寿命较长。

(2)载荷比较平稳，冲击不大，但两轴轴线具有一定程度的相对偏移。

(3)载荷不平稳且具有较大的冲击和振动。

2、选择联轴器类型时，应当考虑哪几方面的因素?3.颚式离合器和摩擦离合器的优缺点是什么？什么场合？一、选择题1、（1）2、（1）3、（1）4、（3）5、（1）6、（1）二、分析与思考题1、答：（1）选择固定式刚性联轴器较好，如刚性凸缘联轴器、套筒联轴器。

（2）选择可移式刚性联轴器较好，如十字滑块联轴器、齿轮联轴器。

（3）选择弹性联轴器较好，如弹性柱销联轴器、弹性套柱销联轴器。

1．凸缘联轴器，用六个普通螺栓联接，螺栓分布在mm D 100=的圆周上，接合面摩擦系数f =0.16，防滑系数 1.2f K =，若联轴器传递扭矩为m N .150，试求螺栓螺纹小径。

（螺栓[]MPa 120=σ）。

解： T K r fF f zi i ≥∑=10N r f TK F f 3750)506(16.0101502.1)6(30=⨯⨯⨯⨯==mm F d 19.712037502.5][2.501=⨯=≥πσπ 结论 取M10的螺栓2．图示刚性联轴器，螺栓孔分布圆直径mm D 160=，其传递的扭矩m N T .1200=，若使用16M 的普通螺栓（螺纹内径mm d 84.131=），被联接件接合面的摩擦系数25.0=f ，防滑系数2.1=K f ，螺栓材料的许用应力[]MPa 80=σ，问至少需要多少个螺栓才能满足联接的要求？ 解：强度条件：302211332211.34 1.3240010[][]/44 1.32400104 1.3 1.22400107.77[]13.840.2516080s s F K d d fzDK z d fD σσσπππσπ⨯⨯⨯=≤∴≤⨯⨯⨯⨯⨯⨯⨯∴≥==⨯⨯⨯⨯至少需8个螺栓3.已知气缸的工作总压力Q=29000N，螺栓材料为35号钢，许用应力[σ]=150N/mm2,螺栓个数Z = 8,剩余预紧力F'0=1.5 F, 试设计气缸盖螺栓联接。

mmd d d F NF F F NF F NZ Q F 000121999.101505.906243.1][43.15.90625.543736255.543736255.15.136258290001212100≥≤⨯⨯≤⨯='=+='+==⨯=='===∑∑πσπσ查表选取M12，其小径d 1=10.106>10.000121999 符合要求。

4.有一受轴向变载荷作用的紧螺栓联接，预紧力N F 40000=，轴向工作载荷在N 4000~0之间变化，假设螺栓与被联接件刚度相等，试绘制受力变形图并计算：（1）螺栓所受最大和最小载荷是多少？（2）被联接件之间的压紧力最大和最小值是多少？（3）螺栓材料的许用应力[]MPa 80=σ，根据受轴向静载荷计算螺栓尺寸1d 。

填空题1. 渐开线标准齿轮的根切现象发生在。

（齿根）2. 在滚动轴承中，那种必须成对使用。

（圆锥滚子轴承）3. 在联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

（弹性性联轴器）4. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（轴向）。

5．能保持瞬间传动比恒定的传动是（齿轮）6．整体式滑动轴承的特点是（结构简单，制造成本低） 7.下面所示的两个零件分别是（ C ）A . 螺栓和紧定螺钉 B.螺钉和紧定螺钉C.螺栓和双头螺柱D.螺栓和螺钉8、梯形螺纹的牙型角是（30 ）度。

9．通常所说的压力角是（受力与从动件在受力点处的速度方向）10．自行车前轮轴是（心轴）11．为了保证飞机的安全，当飞机达到设计允许的使用时间（10000h）后必须强行退役，这是考虑到材料的（疲劳强度）12.不具有急回特性的四杆机构是（双曲柄机构）13．斜齿轮传动不（ D ）A. 适宜用于大功率传动 B . 适宜用于高速传动C .产生轴向力D . 能当作变速滑移齿轮。

14．用于混泥土基础中固定机床床身，用（ B ）A .吊环螺钉 B. 地脚螺栓C. 双头螺柱D.紧定螺钉15.下图中所示的机械传动为（链传动）16.平面运动副分为低副和高副两大类。

17.传力杆件与从动杆件两杆件之间所夹的锐角，称为传动角。

传动角γ越小，对传动越有利。

18.凸轮机构的封闭形式有有力封闭和形封闭两种。

19.通用轴承的失效形式有疲劳点蚀、塑性变形和磨损。

20.加工标准齿轮时，避免发生根切现象时Zmin= 17。

21.目前来说应用最广的带传动型式是____V型传动_ _ 。

22.滚子链传动由主动链轮、从动链轮、链条、和机架组成。

23.带传动最大应力发生在______________________________。

24.矩形螺纹的牙型角是 0 。

25.渐开线齿轮常用的机械加工方法有__仿形法____________和___范成法___________两类。

机械原理练习题库（附答案）一、单选题（共50题，每题1分，共50分）1、冲压机采用的是（）机构。

A、摆动导杆B、曲柄滑块C、移动导杆正确答案：B2、具有结构简单、定位可靠、能承受较大的轴向力等特点，广泛应用于各种轴上零件的轴向固定是（）。

A、紧定螺钉B、轴肩与轴环C、紧定螺钉与挡圈正确答案：B3、从动件作等速运动规律的位移曲线形状是（）。

A、斜直线B、双曲线C、抛物线正确答案：A4、１０．V带顶面应与带轮外缘表面（）一些。

A、平齐B、平齐或略高C、略高D、略低正确答案：B5、从动件作等加速等减速运动规律的位移曲线是（）。

A、双曲线B、抛物线C、斜直线正确答案：B6、传动比大且准确的传动是（）。

A、蜗轮蜗杆传动B、齿轮传动C、链传动正确答案：A7、基圆上的压力角等于（）。

A、40︒B、20︒C、0︒正确答案：C8、内燃机的配气机构采用了（）机构。

A、铰链四杆B、齿轮C、凸轮正确答案：C9、在轮系中，（）即可以是主动轮又可以是从动轮，对总传动比没有影响，起改变齿轮副中从动轮回转方向的作用。

A、惰轮B、蜗轮蜗杆C、锥齿轮正确答案：A10、国家标准规定，斜齿圆柱齿轮的（）模数和压力角为标准值。

A、端面B、法面和端面C、法面正确答案：C11、在键连接中，对中性好的是（）。

A、切向键B、平键C、楔键正确答案：B12、在一般机械传动中，常用于数控机床、纺织机械的带传动是（）。

A、平带传动B、普通V带传动C、同步带传动正确答案：C13、下列连接中属于不可拆连接的是（）。

A、焊接B、螺纹连接C、销连接正确答案：A14、铰链四杆机构中，各构件之间均以（）相连接。

A、螺旋副B、移动副C、转动副正确答案：C15、（）花键形状简单、加工方便，应用较为广泛。

A、渐开线B、三角形C、矩形齿正确答案：C16、在闭式传动中，（）润滑适用于中速机器中轴承的润滑。

A、油环B、压力C、润滑脂正确答案：B17、两被连接件上均为通孔且有足够装配空间的场合应采用（）。

百度文库填空题1．机械零件一般可以分为通用零件和专用零件两大类。

2．观察一辆自行车，螺钉、链轮、链条等明显属于通用零件，而＿龙头、大梁、脚蹬＿则属于专用零件。

3．机器通常由三个部分和两个系统组成，它们是＿原动机部分＿＿、＿传动部分＿、＿执行部分＿、＿＿控制系统＿和＿辅助系统＿。

4．机械零件的主要失效形式包括＿整体断裂＿、＿过大的残余变形＿、＿零件的表面破坏＿和破坏正常工作条件引起的失效。

5．根据不同失效形式，机械零件的一般的设计准则包括＿强度准则＿、＿刚度准则＿、寿命准则、振动稳定性准则和可靠性准则。

一、填空题：1．零件材料的疲劳根据疲劳次数的明显不同可分为＿低周疲劳＿和＿高周疲劳＿，例如＿＿材料断裂试件＿和＿发动机曲轴＿。

2．材料疲劳曲线是表达 疲劳极限 与 应力循环次数 的相对关系。

3．零件的疲劳强度极限除与材料自身疲劳强度极限有关外，还与＿零件的应力集中状况、＿零件具体尺寸＿、＿零件表面质量＿以及＿零件的热处理强化方式＿四个方面有关。

4．对于单向稳定变应力进行分析时，可能发生最常见三种变化规律为＿r c =＿＿＿＿＿＿＿、＿m c σ=＿和＿min c σ=＿，例如＿心轴、大多数底座类零件、举重设备中的吊臂＿。

5．对规律性单向不稳定变应力采用 疲劳损伤累积 假说进行计算。

6．极限应力线图是以 m σ 为横坐标的，其含义是＿工作平均应力＿；以＿a σ为纵坐标的，其含义是＿工作应力幅＿。

二、选择题1、零件的截面形状一定，当截面尺寸增大时，其疲劳极限将随之 C 。

A.增加B.不变C.降低2、两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值 A 。

A.相等B.不相等C.是否相等与材料和几何尺寸有关3. 零件受静载荷作用时, 则在其内部 CA.只会产生静应力B.只会产生变应力C.可能产生静应力, 也可能产生变应力三、计算题1．某材料的对称循环弯曲疲劳强度为MPa 1801=-σ,MPa s 260=σ取循环基数为60105⨯=N ，9=m ，试计算循环次数分别为700次，25000次和620000次时的有限寿命弯曲疲劳极限。

第九章9-1.带传动中的弹性滑动与打滑有什么区别？对传动有何影响？影响打滑的因素有哪些？如何避免打滑？解：由于紧边和松边的力不一样导致带在两边的弹性变形不同而引起的带在带轮上的滑动，称为带的弹性滑动，是不可避免的。

打滑是由于超载所引起的带在带轮上的全面滑动，是可以避免的。

由于弹性滑动的存在，使得从动轮的圆周速度低于主动轮的圆周速度，使得传动效率降低。

影响打滑的因素有：预紧力大小、小轮包角、当量摩擦因素。

避免打滑：及时调整预紧力，尽量使用摩擦因素大的、伸缩率小的皮带，对皮带打蜡。

9-3.试分析参数1112D i α、、的大小对带传动的工作能力有何影响？ 解：1D 越小，带的弯曲应力就越大。

1α 的大小影响带与带轮的摩擦力的大小，包角太小容易打滑（一般取1α≥0120）12i 越大，单根V 带的基本额定功率的增量就越大。

9-4.带和带轮的摩擦因数、包角与有效拉力有何关系？解：ec 01F =2F F 1f e f e e αα-≥+，最大有效拉力ec F 与张紧力0F 、包角α和摩擦系数f 有关，增大0F 、α和f 均能增大最大有效拉力ec F 。

9-9.设计一由电动机驱动的普通V 带减速传动，已知电动机功率P=7KW ，转速1=1440/min n r ，传动比123i =，传动比允许偏差为±5%，双班工作，载荷平稳。

解：1.计算功率ca P查表得，A K =1.2，则A =K P=1.278.4ca P kW ⨯= 2.选择带的截型根据18.41440/min 9-9A ca P kW n r ==和查图选定型带。

3.确定带轮的基准直径12D D 和参考图9-9和表9-3取小带轮的基准直径1D =100mm ，大带轮的基准直径2121(1)3100(10.01)297D i D mm ε=-=⨯⨯-=。

查表取标准值2315D mm =。

12 3.15i =满足条件。

4．验算带的速度v111001440/7.54/601000601000D n v m s m s ππ⨯⨯===⨯⨯带速介于5~25m/s 之间，合适。

联轴器与离合器一、单项选择题1 对低速、刚性大的短轴，常选用的联轴器为。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是。

A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。

A. 对中B. 减磨C. 缓冲和减振D. 装配很方便5 离合器接合最不平稳。

A. 牙嵌B. 摩擦C. 安全D. 离心二、填空题6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。

7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。

8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。

9 按工作原理，操纵式离合器主要分为、和三类。

10 联轴器和离合器是用来部件；制动器是用来的装置。

11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。

12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。

13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。

14 牙嵌离合器只能在或时进行接合。

15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。

三、问答题16 联轴器和离合器的功用有何相同点和不同点17 在选择联轴器、离合器时，引入工作情况系数的目的是什么K值与哪些因素有关如何选取18 联轴器所联接两轴的偏移形式有哪些综合位移指何种位移形式19 固定式联轴器与可移式联轴器有何区别各适用于什么工作条件刚性可移式联轴器和弹性联轴器的区别是什么各适用于什么工作条件20 制动器应满足哪些基本要求21 牙嵌离合器的主要失效形式是什么复习与练习题参考答案一、单项选择题1 A2 C3 B4 C5 A二、填空题6 可移式刚性；弹性7 万向8 传递转矩；转速；轴的结构型式；轴的直径9啮合式；摩擦式；磁力式10连接两种轴，并传递运动和扭矩的轴系；降低机械速度或迫使机械停止运转11只有在运动停止后经过拆卸才能彼此；可随时接合或分离12无弹性元件的挠性（刚性可移式）；有弹性元件的挠性（弹性）13刚性；挠性；齿轮；有弹性元件的挠性（弹性）14两轴不回转；两轴的转速差很小15工作面的摩擦力；任何速度。

15联轴器等考试复习与练习题一、单项选择题1 对低速、刚性大的短轴，常选用的联轴器为。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是。

A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。

A. 对中B. 减磨C. 缓冲和减振D. 装配很方便5 离合器接合最不平稳。

A. 牙嵌B. 摩擦C. 安全D. 离心二、填空题6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。

7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。

8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。

9 按工作原理，操纵式离合器主要分为、和三类。

10 联轴器和离合器是用来部件；制动器是用来的装置。

11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。

12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。

13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。

14 牙嵌离合器只能在或时进行接合。

15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。

三、问答题16 联轴器和离合器的功用有何相同点和不同点?17 在选择联轴器、离合器时，引入工作情况系数的目的是什么?K值与哪些因素有关?如何选取?18 联轴器所联接两轴的偏移形式有哪些?综合位移指何种位移形式?19 固定式联轴器与可移式联轴器有何区别?各适用于什么工作条件?刚性可移式联轴器和弹性联轴器的区别是什么?各适用于什么工作条件?20 制动器应满足哪些基本要求?21 牙嵌离合器的主要失效形式是什么？复习与练习题参考答案一、单项选择题1 A2 C3 B4 C5 A二、填空题6 可移式刚性；弹性7 万向8 传递转矩；转速；轴的结构型式；轴的直径9啮合式；摩擦式；磁力式10连接两种轴，并传递运动和扭矩的轴系；降低机械速度或迫使机械停止运转11只有在运动停止后经过拆卸才能彼此；可随时接合或分离12无弹性元件的挠性（刚性可移式）；有弹性元件的挠性（弹性）13刚性；挠性；齿轮；有弹性元件的挠性（弹性）14两轴不回转；两轴的转速差很小15工作面的摩擦力；任何速度三、问答题16 参考答案从略17 参考答案从略18 参考答案从略19 参考答案从略20 参考答案从略21 参考答案从略16键联接等考试复习与练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 为了不过于严重削弱轴和轮毂的强度，两个切向键最好布置成。

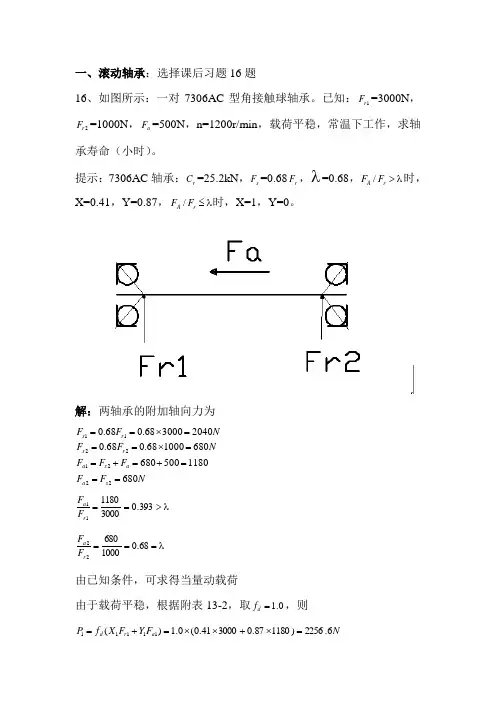

一、滚动轴承：选择课后习题16题16、如图所示：一对7306AC 型角接触球轴承。

已知：1r F =3000N ，2r F =1000N ，a F =500N ，n=1200r/min ，载荷平稳，常温下工作，求轴承寿命（小时）。

提示：7306AC 轴承：r C =25.2kN ，s F =0.68r F ， =0.68， >r A F F /时，X=0.41，Y=0.87， ≤r A F F /时，X=1，Y=0。

解：两轴承的附加轴向力为N F F F F F NF F NF F s a a s a r s r s 6801180500680680100068.068.020********.068.022212211===+=+==⨯===⨯==>==393.03000118011r a F F ===68.0100068022r a F F 由已知条件，可求得当量动载荷由于载荷平稳，根据附表13-2，取0.1=d f ，则N F Y F X f P a r d 6.2256)118087.0300041.0(0.1)(11111=⨯+⨯⨯=+=N F Y F X f P a r d 1000100010.1)(0Y 222222=⨯⨯=+=∴=，由于最后可求得两轴承寿命h P Cr n L h P Cr n L h h 222264)(601019342)(6010326210316110≈=≈=二、轴：选择课后习题第12题已知一根传动轴的传递功率为37kW ，转速n=900r/min 。

若轴的许用扭切力为40MPa ，试求该轴的直径。

解：转矩T=9550n P =9550N 39390037=⨯·m 由扭转强度条件][T TT W T ττ≤= m T d d d W T T 0365.010402.0393][2.02.016/36333=⨯⨯=≥≈=τπ 即该轴的直径应为0.0365m 。

机械设计复习题一、选择题、填空题及判断题1．一般机械中，若两根被连接轴间存在较大的综合位移，可采用联轴器。

①齿式②凸缘③套筒④滑块2.牙嵌离合器只能在结合。

①．单向转动时②.高速转动时③. 正反转工作时④.两轴转速差很小或停车时3．齿式联轴器允许轴线具有位移；十字滑块联轴器允许轴线具有位移。

（均答一种主要位移）4. 牙嵌式离合器的常用牙形有矩形、梯形、锯齿形和三角形等，在传递较大转矩时，因为。

①. 梯形牙齿与齿接触面间有轴向分力②. 结合后没有相对滑动③.梯形牙强度高，结合或分离较容易且磨损能补偿5．非液体摩擦滑动轴承的主要失效形式是。

6.设计动压向心滑动轴承时，若宽径比L/D取得较小，则有。

①轴承端泄量大，承载能力低，温度高②轴承端泄量大，承载能力低，温度低③轴承端泄量小，承载能力高，温度高④轴承端泄量小，承载能力高，温度低7.计算滑动轴承的最小油膜厚度h min，其目的是。

①计算轴承的耗油量②计算轴承的内部摩擦力③验算轴承是否获得液体摩擦④计算轴承的发热量8.为使润滑油容易进入滑动轴承的承载区以形成油膜，最好。

①在承载区开油槽②在非承载区开油槽③在承载区和非承载区均开油槽④在轴向中间，开周向油槽9.在情况下，滑动轴承润滑油的粘度不宜取得太高①低速重载②高速轻载③人工滴油润滑④环境温度高10.滑动轴承设计中，适当选用较大的宽径比可以提高承载能力。

（A．正确B。

错误）11．不完全液体润滑滑动轴承中，为防止轴承的过度磨损应该校核、，为防止轴承温升过高产生胶合，应该校核。

12. 不完全液体润滑滑动轴承中，限制pv≤[pv]的主要目的主要是为了。

①防止金属接触②防止轴承温升过高③防止轴瓦变形④防止轴瓦压溃13．普通平键连接是根据来选出键的剖面尺寸b×h，而键的长度L是参考来确定的。

14.平键联接的主要失效形式是键的工作面。

①胶合②压溃③疲劳点蚀④磨损15.轴和轴向零件广泛采用平键连接的主要原因是。

第17章 联轴器、离合器和制动器17.1 复习笔记联轴器和离合器主要用于轴与轴之间的连接，使它们一起回转并传递转矩。

用联轴器连接的两轴在机器运转时不能分离，停止时才能分离。

用离合器连接的两轴在运转中就能方便地分离和接合。

制动器是用来降低机械运转速度或迫使机械停止运转的装置。

目前，联轴器、离合器大都已经标准化，其选择过程如下：（1）计算转矩－由于机器起动时的惯性力和工作中可能出现的过载现象，计算转矩的计算公式为c A T K T =式中，T 为公称转矩，N ·m ；K A 为工作情况系数。

（2）确定型号根据轴径、计算转矩T c 、转速n 及所选的类型，按照公式c n T T ≤，p n n ≤从标准中选定合适的型号。

（3）必要时应对其中某些零件进行校核验算。

一、联轴器的种类和特性 1．刚性联轴器（1）固定式刚性联轴器固定式刚性联轴器中应用最广的是凸缘联轴器。

它是用螺栓连接两个半联轴器的凸缘，从而实规两轴的连接。

螺栓可以用普通螺栓，也可以用铰制孔螺栓。

如图17-1所示，这种联轴器主要有普通凸缘联轴器，如图17-1（a ）所示和有对中榫的凸缘联轴器，如图17-1（b ）所示两种结构形式。

（a ） （b ）图17-1凸缘联轴器的结构简单，使用方便，可传递的转矩较大，但不能缓冲减振。

常用于载荷较平稳的两轴连接。

（2）可移式刚性联轴器可移式刚性联轴器的组成零件间构成动连接，具有某一方向或几个方向的活动度，因此能补偿两轴的相对位移。

常见的可移式刚性联轴器有以下3种。

①齿式联轴器：由于是多齿接触，因此承载能力大，能传递很大的转矩以及补偿适量的综合位移，常用于重型机械中。

但是，当传递巨大的转矩时，齿间的压力也随着增大，使联轴器的灵活性降低，且其结构笨重，造价较高。

②十字滑块联轴器：可补偿安装及运转时两轴间的相对位移。

但由于两轴线不对中，转速较高时，将产生较大的离心力，并带有附加动载荷，因此只适用于低速，且轴的转速一般不超过300 r/min的场合。

机械基础练习题（附答案）一、单选题（共50题，每题1分，共50分）1、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用A、凸缘联轴器B、十字滑块联轴器C、万向联轴器D、弹性柱销联轴器正确答案：D2^滚动轴承6120表示内径为（）πunoA、12B、20C、120D、100正确答案：D3、作用与反作用力定律的适用范围：A、只适用于物体处于平衡态B、只适用于刚体C、只适用于变形体D、对任何物体均适用正确答案：D4、带传动采用张紧装置的主要目的是（）。

A、保持初拉力，保证带传动的正常工作B、增大传动比C、增加带速D、增加包角正确答案：A5、滚动轴承20330的内径尺寸为（）ιrrnioA、20B、30C、150D、90正确答案：A6、设计螺栓组时常把螺栓布置成轴对称的简单几何形状，这主要是为了（）。

A、美观B、受力最小C、联接方便D、受力均匀正确答案：D7、可以承受不大的单向轴向力,上下面为工作面的紧键联接是()。

A、半圆键联接B、平键联接C、楔键联接D、花键联接正确答案：C8、在没有载荷作用的一段梁上，OA、剪力图为水平线B、没有内力C、剪力图为斜直线D、内力不确定正确答案：A9、力偶是由两个平衡力构成，且—oA、该两个力大小相等Bs该两个力不共面C、该两个力共线D、该两个力大小不相等正确答案：A10、螺纹的公称直径(管螺纹除外)是指它的()。

A、小径(D1)B、中径(D2)C、大径(D3)D、不确定正确答案：C11、机器中的每一个单元体称为构件。

A、静止的Bs运动的C、固定的D、互相联系的正确答案：B12、以下所给四组平衡方程中，哪一组不是平面一般力系的平衡方程？A、£Fx=O、£Fy=0、EMO(F)=OB、EMA(F)=O'ΣMB(F)=OΣMC(F)=O(A、B、C三点不共线)C、ΣFx=0∖EMA(F)=O'EMB(F)=O(A^B两点连线与X轴不垂直)D、XFx=O、EFy=O、ΣFz=O正确答案：D13、适用于被联接件之一较厚，而不宜制成通孔,但不需经常装拆的场合的是()。

第18章联轴器【思考题】18-1 什么是刚性联轴器？什么是弹性联轴器？两者有什么区别？18-2 固定式刚性联轴器与可移式刚性联轴器的主要区别是什么？18-3 可移式刚性联轴器与弹簧联轴器的异同点是什么？18-4参照机械设计手册，进一步了解联轴器的主要参数。

A级能力训练题1.联轴器与离合器的主要作用是，不能用来联接。

（1）传递扭矩，两根平行轴（2）缓和冲击和振动，套装在轴上的两个零件（3）防止机器发生过载，轴和套装在轴上的零件（4）补偿两轴的不同心度或热膨胀，两根同心轴2.在载荷平稳、冲击轻微且两轴对中准确的情况下，若希望寿命较长，则宜选用联轴器。

在载荷不平稳且具有较大的冲击和振动的场合下，一般宜选用联轴器。

（1）刚性固定式（2）刚性补偿式（3）弹性（4）安全3.刚性联轴器中，应用最广泛的是______联轴器。

（1）套筒 2）凸缘（4）万向节（5）齿轮（3）十字滑块4.弹性套柱销联轴器的主要缺点是。

（1）只能容许两轴线有相对径向偏移（2）制造和装拆困难（3）只能容许两轴线有相对角偏移（4）传递的扭矩很小（5）在轴线相对角偏移较大时，橡胶圈磨损寿命短5.尼龙柱销联轴器的刚度特性属于。

其主要缺点是。

（1）定刚度的，不宜用于高速、起动频繁和正反转多变的传动（2）变刚度的，径向尺寸大、允许的工作温度范围小（3）既可以是定刚度的，也可以是变刚度的，结构复杂、制造不便6.凸缘联轴器依靠铰制孔螺栓来保证两轴同心，也可依靠两个半联轴器上的凸肩和凹槽的配合来保证两轴同心。

以上两者相比较，前者的优点是。

（1）制造比较方便（2）装配比较方便（3）拆卸比较方便（4）对中精度较高7.安全联轴器是用来限制联轴器所传递的。

（1）功率（2）转速（3）扭矩（4）冲击载荷。

机械传动复习题答案一、填空题1. 齿轮传动的效率通常在______%到______%之间。

2. 链传动中，链轮的齿数越多，传动比越______。

3. 皮带传动中，皮带的张紧度应保持适当，过紧或过松都会影响传动效率。

4. 蜗轮蜗杆传动中，蜗杆的导程角越小，传动比越大。

5. 联轴器的主要功能是连接两轴，传递扭矩，并允许两轴之间有一定的______和______。

二、选择题1. 以下哪种传动方式可以实现自锁？A. 齿轮传动B. 链传动C. 皮带传动D. 蜗轮蜗杆传动答案：D2. 在齿轮传动中，齿数比决定了传动比，齿数比越大，传动比也越大。

A. 正确B. 错误答案：B3. 皮带传动中，皮带的张紧度对传动效率的影响是：A. 无关B. 过紧或过松都会影响C. 过紧会提高效率D. 过松会提高效率答案：B4. 蜗轮蜗杆传动中，蜗杆的导程角越小，传动效率越高。

A. 正确B. 错误答案：B5. 联轴器不能传递：A. 扭矩B. 轴向力C. 弯矩D. 轴向位移答案：D三、简答题1. 齿轮传动有哪些优缺点？答：齿轮传动的优点包括传动比准确、效率高、结构紧凑、可实现远距离传动等。

缺点包括制造成本高、噪音较大、需要定期维护等。

2. 链传动和皮带传动的主要区别是什么？答：链传动和皮带传动的主要区别在于，链传动使用金属链条作为传动元件，而皮带传动使用橡胶或织物制成的皮带。

链传动通常适用于高扭矩、高速度的场合，而皮带传动适用于低扭矩、低速度的场合。

3. 蜗轮蜗杆传动的特点是什么？答：蜗轮蜗杆传动的特点包括传动比大、自锁性好、结构紧凑、噪音低等。

但传动效率相对较低，且制造成本较高。

4. 联轴器的作用是什么？答：联轴器的作用是连接两轴，传递扭矩，并允许两轴之间有一定的轴向、径向和角向位移，以补偿制造和安装误差，减少振动和冲击对传动系统的影响。

机械设计习题及参考答案4单项选择题1.弹簧秤的工作原理是什么"___"。

A、利用弹簧变形时所存储的能量做功B、利用弹簧变形量与其承受的载荷成正比C、利用弹簧的弹力控制秤杆的运动D、利用弹簧的变形来吸收冲击和振动时的能量答案：B2.某轴材料采用45钢,验算是发现轴的刚度不够,可采用什么措施提高刚度"___"。

A、用40Cr钢代替45钢B、轴表面进行喷丸C、增大轴的直径D、改进结构以减轻应力集答案：C3.下列轴承中，哪一类不宜用来同时承受径向载荷和轴向载荷"___"。

A、单列向心球轴承B、单列角接触球轴承C、双列调心球轴承D、单列圆锥滚子轴承答案：A4.一对标准圆柱齿轮传动，其齿面接触应力___。

A、大齿轮接触应力大B、小齿轮接触应力大C、无法判断D、相等答案：D5.一角接触球轴承，内径55mm，宽度系列0，直径系列3，接触角15°，其代号为___。

A、7317BB、7311ACC、7311CD、7317C答案：C6.为适应不同承载能力的需要,规定了滚动轴承不同的直径系列。

不同直径系列的轴承,区别在于什么"___"。

A、外径相同时,内径大小B、内径相同时,外径大小不同。

C、直径相同时.滚动体大小不同D、直径相同时,滚动体数量不同答案：B7.某直齿圆柱齿轮减速器,工作转速较高,载荷性质平稳,应选下列哪一类轴承"___"。

A、深沟球轴承B、双列调心球轴承C、角接触球轴承D、单列圆柱滚子轴承答案：A8.一般的中小型电机应选下列那一类轴承"___"。

A、深沟球轴承B、双列调心球轴承C、单列圆柱滚子轴承D、双列调心滚子轴承答案：A9.下列四种螺纹中，自锁性能最好的是___。

A、粗牙普通螺纹B、细牙普通螺纹C、梯形螺纹D、锯齿形螺纹答案：B10.链传动中，限制链轮最少齿数的目的是___。
