（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。
房子开关插座布置表厨房插座：1、排烟机一个（三开孔开关）2、炉灶下一个（以防以后换为电器灶）3、水槽下一个（可以装小厨宝--“小型容积壁挂式电热水器”）4、水台边一个5、操作台上2~3个（用于小电器/带开关）6、微波炉一个（三孔带开关）7、消毒柜一个（三孔带开关）8、{9、预留一个近期潮流，将插头设置在橱柜里面，既防水也美观。
开关：1、吸顶灯2、操作台近期流行，设置于门口/玄关处插座：1、床头边各一个（电话/床头灯）%2、电视两个3、空调一个（三孔带开关）4、电脑一个（三孔带开关）5、预留一至两个近期流行，使用地线，飘窗外便能使用插座了开关：1、双控或双回路控制吸顶灯2、装饰效果灯开关近期流行，使用遥控与面板双开关…插座：预留一个近期流行，别省啊，万一以后买了智能鞋柜呢开关：与客厅开关处做双控近期流行，顺便做个遥控开关，任何地点都能关灯，就更舒服了客厅插座：'1、电视两个2、空调一个（三孔带开关）3、沙发两侧各一个4、预留一至两个近期流行，走地线，设置地面插座开关近期流行，使用遥控器开关，可以少装两个开关模块。
餐厅插座：1、#2、电冰箱一个（三孔带开关）3、餐桌边1~2个4、预留一至两个近期流行，插头设置在餐桌内开关：1、吊灯双回路控制2、装饰效果灯近期流行，使用遥控与面板双开关书房)插座：1、电脑一个（三孔带开关）2、空调一个（三孔带开关）3、书房边一个（台灯）4、预留一至两个近期流行，于插座内加入USB插头、WIFI等功能开关：装饰效果灯开关近期流行，使用遥控与面板开关。
1、保障6、对于有明确定义用途的房间（如书房、儿童房、棋牌室等）、经室内专业确认后，按实际使用布置点位、否则统一按次卧室配置。
2、相同位置既有强电插座又有弱电插座的，需并齐安装，底边齐平，定位尺寸应整体考虑。
3、房间灯具选型以室内专业为准，本表定义的为灯位、即底盒：灯开关在门边的、面板中心距门框尺寸统一为150mm。
4、公寓型产品（大单间），按主卧标准设置，有书桌、工作台位置的、且经室内确认后，该局部位置根据需要增加相关插座。
5、对于无工作阳台且洗衣机、热水器设于入户花园的户型，入户花园的点位则需要根据工作阳台适当调整，相对标准不变。
弱电集中布线﹝卫星电视线路预留）￥二室两厅/开关插座布局图及说明?厨房阳台1阳台2走道合计编号单品名称餐厅客厅主卧卧室卫生间单联单控开关1[1131单联双控开关]11}双联单控开关1111*4双联双控开关111】3三联单控开关-0三联双控开关？！&10A三极插座11^110A三极插座带开关11\1210A两位两极插座343》11110A二、三极插座48]76151213510A二、三极插座带开关\|16A三极插座(带开关)1111？4…单联电视插座1111]4单联电话插座1.1114单联信息插座）-电话+ 信息插座11—2合计717171458>13274]多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：组装式开关插座，可以调换颜色，拆装方便。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
多功能插座：可以兼容老式的圆脚插头、方脚插头等等。
专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：遥控开关、声光控开关、遥感开关等。
信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
二室两厅/开关插座布局图及说明多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：组装式开关插座，可以调换颜色，拆装方便。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
可以兼容老式的圆脚插头、方脚插头等等。
专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：遥控开关、声光控开关、遥感开关等。
信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
TV-FM 插座：功能与电视插座一样，多出的调频广播功能用的很少。
串接式电视插座：电视插座面板后带一路或多路电视信号分配器。
示意图订货号 产品名称5TA0 201-1CC1 5TA0 206-1CC1 5TA0 101-1CC1 5TA0 112-1CC1 250V 10A 单联单控大跷板开关 250V 10A 单联双控大跷板开关 250V 单联20A 双极大跷板开关 中途开关5TA0 211-1CC1 5TA0 216-1CC1250V 10A 双联单控大跷板开关 250V 10A 双联双控大跷板开关5TA0 231-1CC15TA0 236-1CC1250V 10A三联单控大跷板开关250V 10A三联双控大跷板开关5TA0 241-1CC15TA0 246-1CC1250V 10A四联大跷板单控开关250V 10A四联大跷板双控开关5TA0 113-1CC15TA0 114-1CC15TA0 123-1CC15TA0 127-1CC1250V 10A带荧光单开单控大跷板开关250V 10A带荧光单开双控大跷板开关250V10ALED指示灯单开单控大跷板开关**250V 10A带LED指示灯单开双控大跷板开关** 5TA0 115-1CC15TA0 117-1CC15TA0 124-1CC15TA0 128-1CC1250V 10A带荧光双联单控大跷板开关250V 10A带荧光双联双控大跷板开关250V 10A带LED指示灯双联单控大跷板开关**250V 10A带LED指示灯双联双控大跷板开关** 5TA0 118-1CC15TA0 119-1CC15TA0 125-1CC15TA0 129-1CC1250V 10A带荧光三联单控大跷板开关250V 10A带荧光三联双控大跷板开关250V 10A带LED指示灯三联单控大跷板开关**250V 10A带LED指示灯三联双控大跷板开关** 5TD0 102-1CC15TA0 103-1CC15TA0 100-1CC1250V 10A大跷板门铃开关出门开关小按钮门铃开关5TA0 111-1CC15TA0 116-1CC15TA0 311-1CC15TA0 121-1CC15TA0 126-1CC1单联单控开关单联双控开关单联单控带指示灯开关双联单控开关双联双控开关5TA0 131-1CC15TA0 136-1CC15TA0 141-1CC15TA0 146-1CC15TD0 101-1CC1三联单控开关三联双控开关四联单控开关四联双控开关250V单联双控门铃开关示意图订货号产品名称5UB0 200-1CC1 中式16A三极插座5UB0 201-1CC1 带单控开关16A三极插座5UB0 202-1CC1 16A带大跷板开关插座5UB0 100-1CC15UB0 101-1CC15UB0 103-1CC15UB0 105-1CC1中式10A三极插座带单控开关10A三极插座带双控开关10A三极插座10A带大跷板开关插座5UB0 106-1CC15UB0 102-1CC15UB0 108-1CC110A联体二三极插座带单控开关10A二极扁圆加三极组合多用插座10A二、三极带大跷板开关插座5UB0 301-1CC1 250V双联10A二极扁圆两用插座5UB0 700-1CC1 440V 16A三相四线插座5UB0 600-1CC1 440V 25A三相四线插座5UB0 300-1CC1 250V 10A二极扁圆两用插座示意图订货号产品名称5TG0 120-1CC1 电话插座RJ115TG0 121-1CC15TG0 127-1CC15TG0 135-1CC1八芯电脑插座RJ45六类信息插座(CAT6)带屏蔽六类信息插座(CAT6)5TG0 122-1CC1 双联电话插座RJ115TG0 123-1CC15TG0 128-1CC15TG0 136-1CC1双联八芯电脑插座RJ45六类双联信息插座(CAT6)带屏蔽六类双联信息插座(CAT6)5TG0 125-1CC15TG0 129-1CC15TG0 137-1CC1电话插座RJ11+八芯电脑插座RJ45六类信息插座(CAT6)+电话插座带屏蔽六类信息插座(CAT6)+电话插座5TG0 111-1CC15TG0 112-1CC1电视插座双联电视插座5TG0 114-1CC1 电话电视插座5TG0 115-1CC15TG0 126-1CC1宽频电视插座宽频带一分支电视插座5TG0 117-1CC15TG0 118-1CC15TG0 116-1CC1双接线柱音响插座四接线柱音响插座数字电视插座示意图订货号产品名称5TG0 500-1CC1 空白面板5TG0 501-1CC1 装饰边框5TG0 600-1CC1 插座防溅面盖5TG0 601-1CC1 开关防溅面盖5TG0 510-1CC1 镶框5TG0 502-1CC1* 二位联体边框5TG0 503-1CC1* 三位联体边框5TG0 504-1CC1* 四位联体边框5TG0 505-1CC1* 五位联体边框。

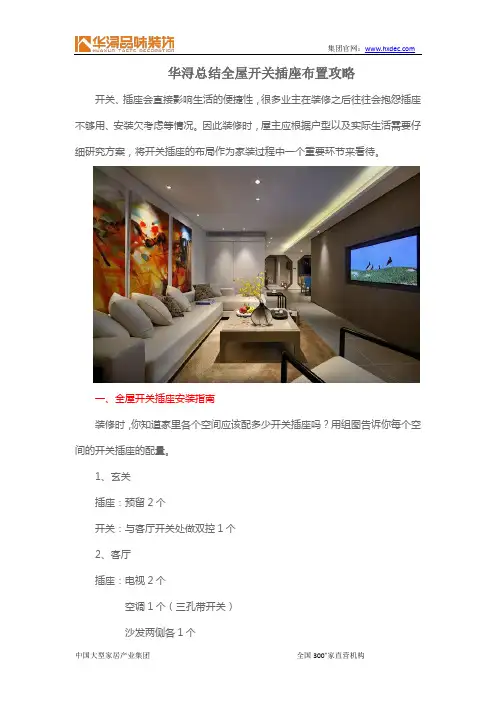

华浔总结全屋开关插座布置攻略开关、插座会直接影响生活的便捷性，很多业主在装修之后往往会抱怨插座不够用、安装欠考虑等情况。
因此装修时，屋主应根据户型以及实际生活需要仔细研究方案，将开关插座的布局作为家装过程中一个重要环节来看待。
一、全屋开关插座安装指南装修时，你知道家里各个空间应该配多少开关插座吗？用组图告诉你每个空间的开关插座的配量。
1、玄关插座：预留2个开关：与客厅开关处做双控1个2、客厅插座：电视2个空调1个（三孔带开关）沙发两侧各1个预留1-2个开关：吊灯双回路控制1个玄关灯双控1个装饰效果灯开关1个3、厨房插座：吊灯双回路控制1个玄关灯双控1个装饰效果灯开关1个水槽下1个（可装小厨宝等）水台边1个操作台上2-3个（用于小电器/带开关）微波炉1个（三孔开关）预留1个开关：吸顶灯、操作台灯各1个插座：电冰箱1个（三孔带开关）餐桌边1-2个预留1-2个开关：吊灯双回路控制1个装饰效果灯1个5、卧室插座：床头两边各1个（电话/床头灯）电视2个空调1个（三孔带开关）电脑1个（三孔带开关带网线）预留1-2个开关：双控或双回路控制吸顶灯1个（门边和床头）装饰效果灯开关1个插座：电脑1个（三孔带开关）空调1个（三孔带开关）书桌边1个（台灯）预留1-2个开关：吊顶：1个电脑-电视音频1个7、卫生间插座：洗衣机1个（三孔带开关）吹风机1个（三孔带开关）电热水器1个（三孔带开关）预留1-2个开关：镜前灯1个排风扇1个浴霸或吸顶灯1个8、阳台插座：洗衣机或者备用插座1个开关：1个（阳台顶灯）二、开关插座怎么装？开关插座看起来小，但是如果在规划和安装时候做得不恰当，那对日后生活造成的影响会非常大。
你想想如果家里有些开关插座位置留错了，家具布置跟开始想的不一样，结果有的被挡住，有的用不上，有的不够用，那岂不是白忙一场？所以，今天就跟华浔小编一起来看看开关插座的安装规范吧！插座安装位置规则1、一般插座下沿当距地面0.3米，且安装在同一高度，相差不能超过5mm2、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用插座3、洗衣机插座距地面1.2米至1.5米之间，最好选择带开关三极插座4、电冰箱插座距地面0.3米或1.5米(根据冰箱位置而定)，且宜选择单三极插座5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米处设置，柜式空调器电源插座宜在相应位置距地面0.3米处设置6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米高度，最好能为脱排管道所遮蔽7、电热水器插座应在热水器右侧距地1.4m～1.5m安装，注意不要将插座设在电热器上方8、露台插座距地当在1.4米以上，且尽可能避开阳光、雨水所及范围9、厨房、卫生间、露台，插座安装当尽可能远离用水区域。
二室两厅/开关插座布局图及说明多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：组装式开关插座，可以调换颜色，拆装方便。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
多功能插座：可以兼容老式的圆脚插头、方脚插头等等。
专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：遥控开关、声光控开关、遥感开关等。
信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
TV-FM插座：功能与电视插座一样，多出的调频广播功能用的很少。
串接式电视插座：电视插座面板后带一路或多路电视信号分配器。
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。
开关插座房间布置表
开关插座房间布置表
房间名称
插座开关位置数量位置
卧室床头两边各1个（电话/床头灯） 2
门边、门头（双控或双回路控制
吸顶灯）
电视 2
装饰效果灯开关空调（三孔带开关） 1
电脑（三孔带开关） 1
预留1~2
客厅
电视 2 吊灯双回路控制空调（三孔带开关） 1 玄关灯双控沙发两侧各1 2
装饰效果灯开关预留1~2
卫生间热水器（三孔带开关） 1 镜前灯
洗衣机（三孔带开关） 1 排风扇（最好在马桶边）镜边（吹风机） 1
吸顶灯或浴霸马桶边（电话） 1
预留1~2
厨房
排烟机（三孔带开关） 1 吸顶灯炉灶下（以防以后换为电器灶） 1
操作台灯水槽下（可以装小厨宝-“小型
容积壁挂式电热水器”/垃圾粉
碎器）
1
水台边 1
操作台（用于小电器/带开关）2~3
微波炉（三孔带开关） 1
消毒柜（三孔带开关） 1
预留 1
餐厅电冰箱（三孔带开关） 1 吊灯双回路控制餐桌边1~2
装饰效果灯预留1~2
阳台预留1~2 吸顶灯
玄关预留 1 与客厅开关处做双控
书房电脑（三孔带开关） 1 吊灯
空调（三孔带开关） 1 电脑一电视（音视频共享）书桌边（台灯） 1
电视或有线一电脑（音视频共
享）
预留1~2
有线客厅一各卧室一餐厅一主卫一书房
电话客厅一各卧室一餐厅一主卫一书房一厨房
网络客厅一各卧室一餐厅一主卫一书房一厨房
整体音响客厅一各卧室一餐厅一主卫一书房一厨房－观景阳台AV共享客厅－各卧室－餐厅－书房
弱电集中布线﹝卫星电视线路预留）。
开关插座布置表收集于网络，如有侵权请联系管理员删除收集于网络，如有侵权请联系管理员删除预留1~2 玄关预留 1有线客厅、各卧室、书房电话客厅、各卧室、餐厅、主卫、书房网络客厅、各卧室、餐厅、书房四个整体音响客厅、各卧室、餐厅、主卫、书房、厨房、观景阳台AV共享客厅、各卧室、书房弱电集中布线﹝卫星电视线路预留）二室两厅/开关插座布局图及说明收集于网络，如有侵权请联系管理员删除编号单品名称餐厅客厅主卧卧室卫生间厨房阳台1阳台2走道合计单联单控开关 1 1 1 1 3 单联双控开关 1 1 双联单控开关 1 1 1 1 4 双联双控开关 1 1 1 3 三联单控开关0 三联双控开关0收集于网络，如有侵权请联系管理员删除10A三极插座 1 1 1 10A三极插座带开关 1 1 1 2 10A两位两极插座 3 4 3 1 11 10A二、三极插座 4 8 7 6 1 5 1 2 1 35 10A二、三极插座带开关0 16A三极插座(带开关) 1 1 1 1 4单联电视插座 1 1 1 1 4 单联电话插座 1 1 1 1 4 单联信息插座0 电话 + 信息插座 1 1 2 合计7 17 17 14 5 8 1 3 2 74多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：收集于网络，如有侵权请联系管理员删除二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
三室两厅两卫一厨插座、布置插座（10A）数量距地（cm）插座（16A）数量距地网线插座
主卧床头两边260挂式空调1230床头电视墙285
其他
次卧床头两边260挂式空调1230
电视墙285
电脑桌2电脑桌
其他
书房电脑桌285挂式空调1230电脑桌其他
客厅电视墙345柜式空调130电视墙沙发两边260
其他
餐厅餐桌130
其他
主卫面盆防溅插座1140热水器1
（带开关三孔）
其他
次卫面盆防溅插座1140热水器1
(带开关三孔)
洗衣机30
（三孔带开关防溅）1
其他
厨房抽油烟机1220
冰箱130
炊具485
其他
合计276
、布置数量统计
数量距地有线插座数量距地开关数量距地160双控开关260/140
电视墙185
电视墙185双控开关260/140 185
185开关1
145电视墙145双控开关2140
开关1
开关1
开关1
开关1
4311。
精选word范本！
二室两厅/开关插座布局图及说明精选word范本！
精选word范本！
精选word范本！
几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
双控开关：
二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：
开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：
可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
10A：
满足家庭内普通电器用电限额。
16A：
满足家庭内空调或其它大功率电器，注意：电器的插头规格。
插座带开关：
可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
边框、面板：
组装式开关插座，可以调换颜色，拆装方便。
空白面板：
用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：
安装于墙体内，走线前都要预埋。
精选word范本！
宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
多功能插座：
可以兼容老式的圆脚插头、方脚插头等等。
专用插座：
英式方孔、欧式圆脚、美式电话插座、带接地插座等。
特殊开关：
遥控开关、声光控开关、遥感开关等。
信息插座：
指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
宽频电视插座：
(5-1000MHZ)适应个别小区高频有线电视信号。
TV-FM插座：
功能与电视插座一样，多出的调频广播功能用的很少。
串接式电视插座：
电视插座面板后带一路或多路电视信号分配器。
