电力及电机拖动试题库（附参考答案）一、单选题（共45题，每题1分，共45分）1.硅钢片的主要特性是______。
()A、磁导率高B、磁导率为零C、磁导率低D、导电性能好正确答案：A2.三相感应电动机过载时造成电动机___增加并发热。
()A、铝损耗B、铜损耗C、负载损耗D、铁芯损耗正确答案：B3.采用YY/△接法的三相变极双速异步电动机变极调速时，调速前后电动机的______基本不变。
()A、磁极对数B、输出转速C、输出功率D、输出转矩正确答案：C4.转子串电阻调速适用于______。
()A、鼠笼式异步电动机B、直流发电机C、绕线式异步电动机D、同步电动机正确答案：C5.同步电动机采用能耗制动时，要将运行中的同步电动机定子绕组电源______。
()A、并联B、断开C、串联D、短路正确答案：B6.若变压器所接电源的频率减小，电压不变，则励磁电流将______。
()A、减小B、不确定C、不变D、增大正确答案：D7.变压器短路试验所测得的损耗主要是______。
()A、涡流损耗B、短路电流下的铜损耗C、额定电流下的铜损耗D、铁芯损耗正确答案：C8.异步电动机长期连续运行时，转轴所输出的最大转矩为_____。
()A、额定转矩B、最大转矩C、启动转矩D、最小转矩正确答案：A9.一台三相感应电动机的同步转速为1500r/min，该电动机的极数是___。
()A、8B、4C、6D、2正确答案：B10.变压器一、二次电压与一、二次电流之间的关系是____。
()A、U1/U2=I1/I2B、U1/U2=I12/I22C、U12/U22=I2/I1D、U1/U2=I2/I1正确答案：D11.三相感应电动机转子电流的频率为_____。
()A、sf1B、(s-1)f1C、f1D、(1-s)f1正确答案：A12.在额定恒转矩负载下运行的三相感应电动机，若电源电压下降，电动机的温度将会___。
()A、大幅降低B、不变C、降低D、升高正确答案：D13.变压器在运行时其上层油的最高允许温度为______。

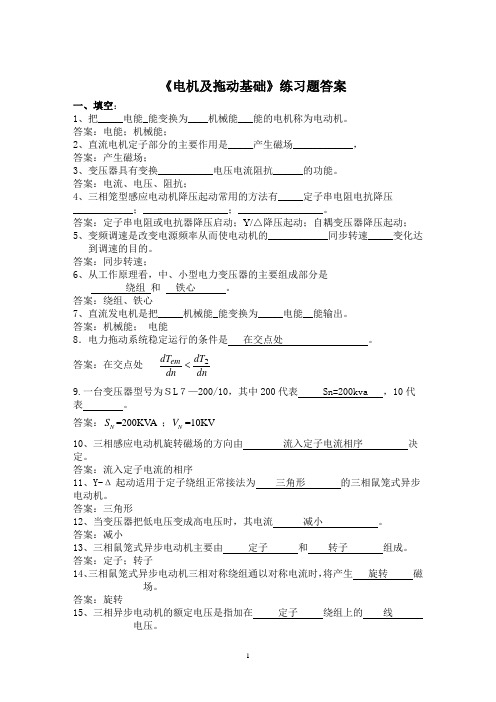

《电机及拖动基础》练习题答案一、填空：1、把_____电能_能变换为____机械能___能的电机称为电动机。
答案：电能；机械能；2、直流电机定子部分的主要作用是_____产生磁场____________，答案：产生磁场；3、变压器具有变换___________电压电流阻抗______的功能。
答案：电流、电压、阻抗；4、三相笼型感应电动机降压起动常用的方法有_____定子串电阻电抗降压____________；_________________；_________________。
答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动；5、变频调速是改变电源频率从而使电动机的____________同步转速_____变化达到调速的目的。
答案：同步转速；6、从工作原理看，中、小型电力变压器的主要组成部分是绕组 和 铁心 。
答案：绕组、铁心7、直流发电机是把_____机械能_能变换为_____电能__能输出。
答案：机械能； 电能8．电力拖动系统稳定运行的条件是 在交点处 。
答案：在交点处 dn dT dn dT em29.一台变压器型号为ＳL ７—200/10，其中200代表 Sn=200kva ，10代表 。
答案：N S =200KV A ；N V =10KV10、三相感应电动机旋转磁场的方向由 流入定子电流相序 决定。
答案：流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 三角形 的三相鼠笼式异步电动机。
答案：三角形12、当变压器把低电压变成高电压时，其电流 减小 。
答案：减小13、三相鼠笼式异步电动机主要由 定子 和 转子 组成。
答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生 旋转 磁场。
答案：旋转15、三相异步电动机的额定电压是指加在 定子 绕组上的 线电压。
答案：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将降低。
电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。
3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。
5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。
安徽工业大学《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
电机拖动基础试题及答案一、单项选择题（每题2分，共10分）1. 电机拖动中，转子的转速与旋转磁场的转速之差称为：A. 同步转速B. 转差率C. 滑差D. 转速比答案：C2. 在直流电机中，电枢反应主要影响的是：A. 磁场强度B. 电流大小C. 电压大小D. 功率因数答案：A3. 异步电机的转子绕组是：A. 绕线式B. 鼠笼式C. 波绕式D. 星形式答案：B4. 电机拖动系统的基本组成不包括以下哪一项：A. 电动机B. 传动装置C. 负载D. 电源答案：D5. 以下哪种电机具有较高的起动转矩：A. 直流电机B. 同步电机C. 异步电机D. 伺服电机答案：A二、填空题（每题2分，共10分）1. 电机拖动系统中的_________是将电能转换为机械能的设备。
答案：电动机2. 电机拖动的_________是影响系统性能的关键因素之一。
答案：控制策略3. 在电机拖动中，_________是指电机在负载下的实际转速。
答案：负载转速4. 电机拖动系统中的_________是连接电动机和负载的部件。
答案：传动装置5. 电机拖动的_________是指电机在空载时的转速。
答案：空载转速三、简答题（每题5分，共20分）1. 简述电机拖动系统的工作原理。
答案：电机拖动系统通过电动机将电能转换为机械能，通过传动装置传递给负载，实现负载的旋转运动。
2. 异步电机和同步电机的主要区别是什么？答案：异步电机的转子转速低于旋转磁场的转速，而同步电机的转子转速与旋转磁场的转速相同。
3. 电机拖动系统在启动时为什么要限制起动电流？答案：限制起动电流可以防止过大的电流对电机和电网造成损害，同时保证电机的平稳启动。
4. 电机拖动系统在运行过程中如何实现调速？答案：电机拖动系统可以通过改变电机的供电电压、频率或改变转子电阻等方式实现调速。
四、计算题（每题10分，共20分）1. 已知一台三相异步电机的额定功率为10kW，额定转速为1500r/min，额定电压为380V，额定电流为20A，请计算该电机的额定功率因数。
安徽工业大学电机试题一、名词解释二、填空三、单项选择题四、多项选择题五、判断题六、问答题七、故障分析题八、计算题绘图0.绪论一、名词解释1. 磁场:电流周围的效应2.磁动势（磁通势、磁势）:产生磁场的源泉3.磁场强度:表征距离磁源即磁动势一定位置的地方，磁动势影响强度的一个物理量。
4.磁场感应强度（磁通密度）:表征距离磁源即磁动势一定位置的地方，磁动势感应能力强弱的一个物理量。
5.磁通量Φ：垂直穿过某一截面（面积为S）磁力线的数目6.磁阻：就是磁力线通过磁路时所遇到的阻碍，磁阻与磁路的长度成正比，与磁路的磁导率成反比，并与磁路的截面积成反比7电感：其实质表征的就是电磁装置电与磁转换能力的大小。
二、填空（一）1、在电机中磁场的几个常用量分别是磁动势、磁场强度、磁感应强度、磁通等。
（二）1、进行磁路分析和计算时，常用到磁路的基本定律有全电流定律、磁路的欧姆定律、磁路的基尔霍夫定律。
（三）1、电机的电流有交、直流之分，所以旋转电机也有直流电机与交流电机两大类。
（四）1、旋转电机是一种机电能量转换的机电装置。
3、把电能转换机械能的电机称为电动机。
4、把机械能转换电能的电机称为电发电机。
5、把电能转换机械能的电机称为电动机。
6、把机械能转换电能的电机称为电发电机。
五、判断题（一）1、垂直穿过线圈的磁通量随时间变化，必然会在线圈中产生感应电动势。
（√）3、棱次定律中表明垂直穿过线圈的变化磁通，会在线圈中产生电动势。
（√）5、棱次定律中表明线圈中的感生磁场的方向始终是与原磁场变化率的方向相反的。
（×）6、棱次定律中表明线圈中的感生磁场的方向始终是与原磁场变化率的方向一致的。
（×）7、棱次定律中表明线圈中的感生磁场的方向始终是与原磁场方向相反的。
（×）8、棱次定律中表明线圈中的感生磁场的方向始终是与原磁场方向一致的。
（×）六、问答题 1.电磁作用原理的综述(1) 有电流必定产生磁场，即“电生磁”(2) 磁场变化会在导体或线圈中产生感应电动势，即“动磁生电”(3) 载流导体在磁场中要受到电磁力的作用，即“电磁生力”第一章直流电机的原理与结构一、名词解释（一）1.电枢：在电机中能量转换的主要部件或枢纽部分2.换向：直流电机电枢绕组元件从一条支路经过固定不动的电刷短路，后进入另一条支路，元件中的电流方向改变的过程。
电机拖动大学考试题及答案一、选择题（每题2分，共20分）1. 电机拖动系统的基本组成包括以下哪项？A. 电机B. 传动装置C. 控制系统D. 所有以上选项答案：D2. 直流电机的转速与什么有关？A. 电源电压B. 电枢电流C. 磁通量D. 负载大小答案：B3. 交流电机中，同步电机的转速与什么因素有关？A. 电源频率B. 极对数C. 负载大小D. A和B答案：D4. 电机拖动系统中，以下哪种控制方式可以实现无级调速？A. 变电压调速B. 变极调速C. 变频调速D. 变转差率调速答案：C5. 以下哪种电机适用于频繁启动和制动的场合？A. 同步电机B. 异步电机C. 直流电机D. 伺服电机答案：C6. 电机的额定功率是指电机在什么条件下的输出功率？A. 最大负荷B. 额定电压和额定频率C. 长时间运行D. 所有以上选项答案：D7. 电机拖动系统中，以下哪种因素会影响电机的效率？A. 电机的额定功率B. 电机的负载C. 电机的温升D. 所有以上选项答案：D8. 电机的起动电流通常比额定电流大多少？A. 2-3倍B. 3-5倍C. 5-7倍D. 7倍以上答案：B9. 在电机拖动系统中，以下哪种现象会导致电机过热？A. 电源电压过高B. 电机负载过大C. 电机散热不良D. 所有以上选项答案：D10. 电机拖动系统中，以下哪种方式可以提高系统的功率因数？A. 并联电容器B. 串联电感器C. 增加电机转速D. A和B答案：D二、填空题（每空2分，共20分）11. 电机拖动系统的动态性能包括________、________和________。
答案：起动、制动、调速12. 电机的额定电压是指电机在________和________下长期运行时的电压。
答案：额定功率、额定频率13. 电机的额定电流是指电机在________和________下长期运行时的电流。
答案：额定电压、额定频率14. 在电机拖动系统中，________是指电机在额定电压和额定频率下，能够输出的最大功率。
《电机与拖动基础》试题库及答案第一部分 直流电机一、填空题： 1、直流电动机的工作原理是把 能转化为 能。
直流发电机的工作原理是把 能转化为 能。
（直流电；机械；机械；直流电）2、直流发电机的工作原理用 定则判断感应电动势的方向。
直流电动机的工作原理用 定则判断电磁力的方向。
（右手；左手）3、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a 〈U ；E a 〉U ）5、直流发电机的绕组常用的有_______和_______两种形式。
（叠绕组；波绕组）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）7、电动势常数e C 与转矩常数T C 之间的关系为______。
（T C =9.55e C ）二、选择题1、电机的电流小于额定电流，称为（ ）运行。
（1） （1）欠载 （2）过载 （3）额定2、电机的电流大于额定电流，称为（ ）运行。
（2） （1）欠载 （2）过载 （3）额定3、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机。
（3） （1）他励 （2）并励 （3）复励 （4）串励 4、直流发电机主磁极磁通产生感应电动势存在于（ ）中。
（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组5、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（ ） （3） （1）去磁；（2）助磁；（3）不去磁也不助磁。
三、计算题1、一台并励直流电动机,铭牌数据如下:P N =3.5kW ，U N =220V ，I N =20A ，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V ，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A ，试计算当电枢电流I a =10A 时,电机的效率（不计杂散损耗）。
电力及电机拖动考试题与参考答案一、单选题（共45题，每题1分，共45分）1.一台三相感应电动机的额定转速为nN=1470r/min，则该电动机的额定转差率为___。
( )A、0.02B、0.002C、0.03D、0.2正确答案：A2.直流电动机的换向极绕组一般与电枢绕组______。
( )A、串联B、并联C、混联D、不相连正确答案：A3.改变电磁转差离合器______，就可调节离合器的输出转矩和转速。
( )A、电枢中的励磁电流B、旋转磁场的转速C、励磁绕组中的励磁电流D、异步电动机的转速正确答案：C4.电压互感器的作用是用于______。
( )A、整流C、配电D、测量和保护正确答案：D5.变压器铁心压紧的工序必须______进行。
( )A、从左边到右边B、从中部到两边C、从两边到中间D、从右边到左边正确答案：B6.三相感应电动机能耗制动采用的设备是_____装置。
( )A、直流电源B、开关与继电器C、电磁抱闸D、电阻器正确答案：A7.变压器二次侧的额定电压是指原绕组接在额定电压、额定频率的电源上，副绕组______的端电压。
( )A、接额定负载时B、开路时C、短路时D、接50%额定负载时正确答案：B8.三相异步电动机回馈制动时，其转差率为______。
( )B、S=0C、S﹥1D、S=1正确答案：A9.将直流电动机电枢的动能变成电能消耗在电阻上，称为______。
( )A、机械制动B、能耗制动C、反接制动D、回馈制动正确答案：B10.三相感应电动机起动转矩不大的原因是____。
( )A、起动时电压低B、起动时电流不大C、起动时电流小D、起动时功率因数低正确答案：D11.三相感应电动机最大转矩与电源电压的关系是_____。
( )A、与电源电压的平方成正比B、与电源电压无关C、与电源电压成正比D、与电源电压成反比正确答案：A12.一台三相异步电动机，磁极数为4，定子槽数为24，定子绕组形式为单层链式，节距为5，并联支路数为1，在绘制绕组展开图时，同相各线圈的联接方法应是______ 。
安徽工业大学《电机原理及拖动》复习一、名词解释1、绕组元件：是两端分别与两个换向片相连接的单匝或多匝线圈。
2、直流电机的电磁转矩：是指电机在正常运行时，电枢绕组流过电流，这些载流导体在磁场中受力所形成的总转矩。
3、电力拖动系统的过渡过程：就是指拖动系统从一个稳定状态到另一个稳定状态中间的过程。
4、整流变压器：是作为整流装置的电源变压器，用来把电网电压转换成整流装置所需的电压。
5、能耗制动：能耗制动是指利用转子惯性转动切割磁力线而产生制动转矩，就是说把转子的能量消耗在转子回路的电阻上。
6、第一节距：一个元件两个有效边之间的距离，以所跨槽数表示。
7、直流电机的电枢电动势：是指直流电机正常工作时绕组切割气隙磁通产生的刷间电动势。
8、电力拖动系统：是由电动机、机械传动机构、生产机械的工作机构、电动机的控制设备以及电源等五部分组成的综合机电装置。
9、变压器的额定容量：是变压器的额定视在功率，三相变压器指的是三相总容量。
10、反接制动：反接制动是利用改变电动机定子绕组的电源相序、产生反向的制动转矩，而迫使电动机迅速停止转动的方法。
二、填空题1、直流电动机改变线圈中电流方向是和完成的。
2、直流发电机把转换成。
3、他励直流电动机的调速方法有、、。
4、三相变压器的原、副绕组都可以接成。
5、国际上规定标志三相变压器高、低压绕组线电势的相位关系用。
6、交流异步电动机的转子绕组有和两种。
7、定子三相绕组中通过三相对称交流电时在空间会产生。
8、同步电机可分为、和三类。
9、对于同步发电机，按拖动它的原动机来分有和发电机等。
10、通常采用、、和等方法来校验电动机的发热。
11、主磁极的作用是产生。
它由和组成。
12、、和常数是决定机械过渡过程的三要素。
13、三相变压器组是由按一定的方式联接起来组成的。
14、空间电角度是空间几何角度的倍，p是。
15、电压互感器在运行时副绕组绝对不允许。
而电流互感器在运行时副边绝对不允许。
16、定子三相绕组中通过三相对称交流电时在空间会产生。
17、鼠笼型电动机的起动方法有起动、起动两种。
18、异步电动机的调速有、、调速。
19、同步电动机的结构分有和两种。
20、同步电动机起动的方法有、、。
三、选择题1、一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则( )(1)电枢电势下降50%(2)电磁转矩下降50% (3)电枢电势和电磁转矩都下降50%(4)端电压下降50%2、一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为（）(1)并联支路数为4，电枢电流等于每条支路电流(2)并联支路数为4，电枢电流等于各支路电流之和(3)并联支路数为2，电枢电流等于每条支路电流(4)并联支路数为2，电枢电流等于各支路电流之和3、直流电动机在串电阻调速过程中，若负载转矩不变，则( )(1)输入功率不变(2)输出功率不变(3)总损耗功率不变(4)电磁功率不变4、接在运行线路中，但暂时未使用的电流互感器，其二次侧线圈应( )(1)开路(2)一端接地，另一端不接地(3)两端短路(4)两端短路而且其中一端还要接地5、三相异步电动机铭牌上标明：“额定电压380/220V，接法丫/△”。
当电网电压为380V时，这台三相异步电动机应采用( )(1)△接法(2)丫接法(3)△、丫都可以(4)△、丫都不可以6、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机(1)他励(2)并励(3)复励(4)串励7、某台三相变压器，容量是3000千伏安，如原边电压为10千伏，则原边电流约为( )安(1)300 (2)86.6 (3)173.2 (4)608、变压器的变比与原、副边的( )(1)电压成反比 (2)电流成正比(3)匝数成反比 (4)电压成正比 9、如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么三相电流的频率为( )(1)50赫兹 (2)60赫兹 (3)45赫兹 (4)30赫兹10、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将( )(1)电枢电流减小、转速减小(2)电枢电流减小、转速不变(3)电枢电流不变、转速减小 (4)电枢电流不变、转速不变11、有一电力拖动系统拖动恒转矩负载运行，已知负载转矩为150 N •m ，系统损耗转矩为30 N •m ，当系统匀速上升和下降时，电机的输出转矩为：（ ）(1)上升时转矩为180 N •m ，下降时转矩为150 N •m(2)上升时转矩为180 N •m ，下降时转矩为120 N •m(3)上升时转矩为150 N •m ，下降时转矩为150 N •m(4)上升时转矩为150 N •m ，下降时转矩为120 N •m12、一台直流电动机起动时，励磁回路应该( )(1)与电枢回路同时接入 (2)比电枢回路后接入(3)比电枢回路先接入 (4)无先后次序13、一台变压器在工作时，有可能使额定电压变化率为零，这时的负载性质可能是( )(1电阻性负载(2电容性负载(3电阻电容性负载(4电阻电感性负载14、一台额定运行的三相异步电动机，当电网电压降低10%时，电动机的转速将( )(1)上升 (2)降低 (3)不变 (4)停止转动15、当直流电机定子与电枢之间的空气隙增大时，直流电机的( )(1)磁阻减少 (2)磁阻增大(3)磁阻不变 (4)电流减少，转矩增大16、某直流电机2P=4,S=K=Z=17，那么它的合成节距Y=( )(1)4 (2)2 (3)6 (4)817、一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A ，那么它的原边绕组中的电流应为( )安(1) 5 (2) 0.2 (3) 50 (4) 2.518、改变三相异步电动机转向的方法是( )(1)改变电源频率 (2)改变电源电压(3)改变定子绕组中电流的相序 (4)改变电机的工作方式四、问答题1、改善电机换向有哪些方法?方法有三个，一是选用适当的电刷，更换时要用与原来牌号相同的电刷。
二是移动电刷位置，这种方法只适于负载不变的电机。
三是装置换向磁极。
2、电流互感器在使用时必须注意什么？①为了安全，二次侧应牢固地接地。
②二次侧不允许开路。
在换接电流表时要先按下短路开关，以防二次绕组开路，否则二次绕组会产生很高的尖峰电动势。
③二次绕组回路接入的阻抗不能超过允许值，否则会使电流互感器的精度下降。
3、根据什么情况决定异步电动机可以全压起动还是应该采取降压措施?一般对于经常起动的电动机来说，如果它的容量不大于供电变压器容量的20％都可以直接起动。
否则应采取降压措施。
4、什么是电枢反应?电枢反应的性质与哪些因素有关?当定子绕组流过三相对称的电流时，将产生电枢(定子)磁场。
电枢磁场对主磁场必将产生影响，这种影响就叫电枢反应。
电枢反应的性质因负载的性质和大小的不同而不同，它取决于电枢磁势与励磁磁势在空间的相对位置。
5、简述建立并励直流发电机输出电压的条件。
①发电机必须有剩磁，如果无剩磁，必须用另外的直流电源充磁。
②励磁绕组并联到电枢两端，线端的接法与旋转方向配合，以使励磁电源产生的磁场方向与剩磁的磁场方向一致。
③励磁回路的总电阻必须小于临界电阻。
6、如何使他励直流电动机反转?使他励直流电动机反转的方法有两种：(1)电枢绕组接线不变，将励磁绕组反接，这种方法称为磁场方向。
(2) 励磁绕组接线不变，电枢绕组反接，称为电枢反向。
7、自耦变压器有什么特点?应用时要注意什么问题?自耦变压器的优点是节省原材料、体积小、重量轻、安装运输方便、价格低、损耗小、效率高。
它的缺点是一次绕组和二次绕组有电的联系，因此，低压绕组及低压方的用电设备的绝缘强度及过电压保护等均需按高压方考虑。
使用时，需把原副边的公用端接零线，外壳必须接地。
8、三相异步电动机的起动电流为什么很大?有什么危害?由于刚起动时，旋转磁场与转子导体相对转速大，转子导体以最大转速切割磁力线，产生很大的电流。
电流大的危害是(1)使线路产生很大的电压降，影响同一线路的其它负载的正常工作。
严重时还可能使本电机的起动转矩太小而不能起动；(2)使电动机绕组过热，加速绝缘老化，缩短电动机的使用寿命。
五、计算题1、一台他励直流电动机，额定数据为，KW P N 1.1=，V U N 110=，A I N 13=，min /1500r n N =，电枢回路电阻Ω=1a R 。
计算：（1）额定电磁转矩；（2）额定输出转矩；（3）空载转矩；（4）理想空载转矩；（5）实际空载转矩。
2、一台他励直流电动机，铭牌数据如下：kW P N 13=，V U N 220=，A I N 7.68=，min /1500r n N =，Ω=224.0a R 。
该电动机拖动额定负载运行，要求把转速降低到min /1000r ，不计电动机的空载转矩0T ，试计算：采用电枢串电阻调速时需串入的电阻值。
3、一台电力三相变压器，KVA S N 750=，V U U N N 400/10000/21=，原、副边绕组为Y ，y0接法。
在低压边做空载试验，数据为：V U 40020=，A I 6020=，W p 38000=。
求：（1）变压器的变比 ；（2）励磁电阻和励磁电抗。
4、一台他励直流电动机，铭牌数据如下：kW P N 60=，V U N 220=，A I N 305=，min /1000r n N =。
试求：（1）固有机械特性。
（2）Ω=5.0C R 的人为机械特性。
解：（1）固有机械特性①估算电枢电阻a RΩ=⎪⎪⎭⎫ ⎝⎛⨯-⨯=⎪⎪⎭⎫ ⎝⎛⨯-≈038.030510603052202110212323N N N N a I P I U R ②计算N e C Φ1min)/(2084.01000038.0305220-=⨯-=-=Φr V n R I U C N a N N N e ③理想空载转速0n m i n /10562084.02200r C U n N e N ==Φ=④额定电磁转矩N Tm N I C T N N e N ∙=⨯⨯=Φ=6073052084.055.955.9注：理想空载点（min /10560r n =，0=T ）；额定运行点（m in /1000r n n N ==，m N T N ∙=607）；绘出固有机械特性，如图直线1。
（2）Ω=5.0C R 的人为机械特性。
①理想空载转速min /10560r n =②N T T =时电动机的转速RN n()min /2686072084.055.95.0038.0105655.9220r T C R R n n N N e ca RN =⨯⨯+-=Φ+-=通过（m in /10560r n n ==，0=T ）及（m in /1000r n n N ==，m N T T N ∙==607）两点连一直线，即得Ω=5.0C R 的人为机械特性，如图直线2。
