LTE基础知识培训

LTE网络基础知识简介目录一、LTE网络概述 (2)1.1 LTE概念及发展历程 (3)1.2 LTE技术优势与演进 (4)二、LTE网络架构 (5)2.1 EPC网络组成 (7)2.2 UTRAN网络组成 (8)2.3 eNB与gNB的关系及切换 (9)三、LTE关键技术 (11)四、LTE网络规划与部署 (12)4.1 需求分析 (13)4.2 网络设计 (14)4.3 部署策略 (16)五、LTE网络测试与优化 (17)5.1 测试目的与方法 (18)5.2 关键性能指标(KPI)分析 (19)5.3 网络优化策略 (20)六、LTE与其他无线通信技术的比较 (22)6.1 与2G/3G的比较 (23)6.2 与Wi-Fi的比较 (24)七、LTE未来发展趋势 (26)7.1 5G技术发展与LTE演进 (27)7.2 IoT与LTE的关系 (28)八、总结与展望 (29)8.1 LTE技术成果总结 (30)8.2 对未来LTE发展的展望 (32)一、LTE网络概述LTE(LongTerm Evolution,长期演进)是一种基于新一代无线通信技术的4G移动通信标准。

它采用了全球通用的频段和编码技术，可以实现高速、低时延、大连接数的移动通信服务。

LTE网络在全球范围内得到了广泛的应用和推广，为用户提供了更加便捷、高效的移动互联网体验。

LTE是3G(第三代移动通信技术)的升级版，相较于3G,LTE在数据传输速度、时延、网络容量等方面都有显著提升。

LTE也是4G(第四代移动通信技术)的基础，两者共享相同的技术规范和频谱资源。

LTE可以看作是4G的一个过渡阶段，为后续5G网络的发展奠定了基础。

高速：LTE网络的最大下行速率可达100Mbps,上传速率可达50Mbps,大大满足了用户的上网需求。

低时延：LTE网络的空口时延较低，一般在10ms左右，用户体验较好。

大连接数：LTE网络具有较高的并发连接能力，可支持数百万人同时在线。

LTAN Evolved RAN X1 Iu GPRS Core S4 S3 S8b S7 HSS S6 X1 X2 S1-MME S11 eNB S1-U Serving SAE GW S2 Evolved Packet Core IP Access MME S5 Inter AS Anchor Gi Operator IP services (including IMS, PSS, ...) PDN SAE GW S7 hPCRF S9 VPCRF Rx+
7 symbols
对于每一个天线端口，时域上为一个OFDM或者 SC-FDMA符号，频域上为一个子载波。

Resource Grid (Example)
RB（Resource Block）为业务信道资源分配的
资源单位，时域上为一个时隙，频域上为12个
Nc subcarriers
RB (12x7 RE)
能
RRC功能 资源调度和无线资
空闲模式下UE跟
踪和可达性

（client、relay、
漫游
鉴权 承载管理功能
包标记
server）
源管理
无线接入控制 移动性管理
（包括专用承载的
建立）
LTE网络结构
LTE网络中eNB之间通过X2接口互相连接，形成了所谓Mesh型网络，这是LTE相对 原来的传统移动通信网的重大变化，产生这种变化的原因在于网络结构中没有了RNC， 原有的树型分支结构被扁平化，使得基站承担更多的无线资源管理责任，需要更多地和 其相邻的基站直接对话，从而保证用户在整个网络中的无缝切换。 LTE中的切换类型包括eNB内的切换和eNB间的切换，其中eNB间切换又分为S1切 换和X2切换。要实现X2接口切换，除了必要的邻区关系，还要求完成X2接口的配置。 在实际规划中，X2口规划是基于邻区关系的，只要把邻区关系中属于不同eNB的关系 找出来，就是X2关系了。在eRAN 1.0版本中每个eNB最多只能配置16个X2，但实际经 常会出现多于16个X2的情况，此时可以按距离排序，删除多余的，在eRAN1.1及 eRAN2.0版本都扩展到可以支持32个，一般来说就不会出现此类问题了。同时ANR功 19 能也可以自动对X2口进行维护，这样也可以解决一些X2口漏配或配置错误的问题。

LTE可用频谱资源
3GPP规范定义了BAND1到BAND43个频段，其中TDD-LTE可用频段为BAND34到BAND40 CMCC当前可用的频谱资源为D、E、F三个频段
频段 A频段 D频段 F频段 E频段
BAND 34 38 39 40
带宽 15 50 40 100
频谱 2010-2025 2570-2620 1880-1920 2300-2400
25
3. LTE空口信道
50
4. 无线资源管理
64
5. 移动性管理
72
6. 天线发射模式
77
7. 干扰抑制技术
87
LTE背景知识
什么是LTE？
长期演进LTE (Long Term Evolution)是3GPP主导的无线 通信技术的演进。
系 统 架 构 演 进 SAE(System Architecture Evolution) 是 3GPP主导的核心网技术的演进
R10/R11
LTE-A
3G/TD-LTE关键技术比较汇总
CDMA/TDMA 16QAM 单载波1.6MHz 实际组网5MHz 电路域 垂直网络结D独立帧结构
软切换 多用户检测
优化
更高的频谱利用率 更加简单的接收机
更高的调制，更精细的AMC
更大的传输带宽 更高的峰值速率
LTE基础知识培训
培训目标
学完此课程后，将具备以下能力：
1、了解LTE背景和发展； 2、掌握LTE系统网络结构； 3、掌握LTE系统原理及其关键技术； 4、掌握LTE空中信道基本知识； 5、了解LTE接口协议及信令流程； 6、掌握运营商入围考试的基本要点。
培训内容
1. LTE网络结构

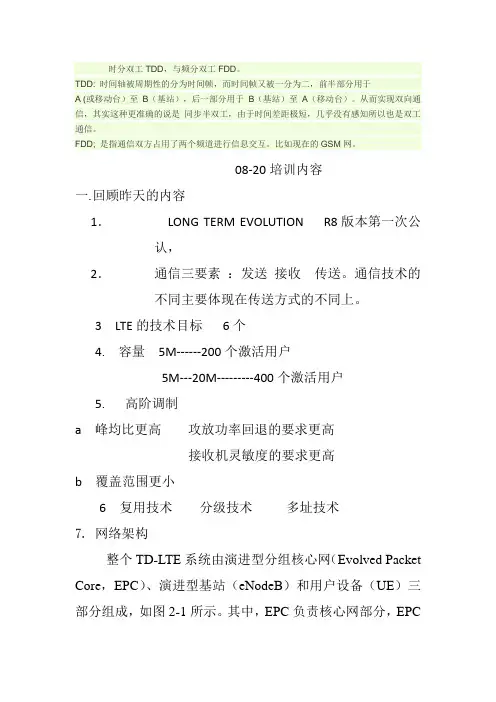

时分双工TDD，与频分双工FDD。

TDD: 时间轴被周期性的分为时间帧，而时间帧又被一分为二，前半部分用于A (或移动台）至B（基站），后一部分用于B（基站）至A（移动台）。

从而实现双向通信，其实这种更准确的说是同步半双工，由于时间差距极短，几乎没有感知所以也是双工通信。

FDD; 是指通信双方占用了两个频道进行信息交互。

比如现在的GSM网。

08-20培训内容一.回顾昨天的内容1．LONG TERM EVOLUTION R8版本第一次公认，2．通信三要素：发送接收传送。

通信技术的不同主要体现在传送方式的不同上。

3 LTE的技术目标6个4. 容量5M------200个激活用户5M---20M---------400个激活用户5. 高阶调制a 峰均比更高攻放功率回退的要求更高接收机灵敏度的要求更高b 覆盖范围更小6 复用技术分级技术多址技术7. 网络架构整个TD-LTE系统由演进型分组核心网（Evolved Packet Core，EPC）、演进型基站（eNodeB）和用户设备（UE）三部分组成，如图2-1所示。

其中，EPC负责核心网部分，EPC控制处理部分称为MME，数据承载部分称为SAE Gateway (S-GW)；eNode B负责接入网部分，也称E-UTRAN；UE指用户终端设备。

，eNode B与EPC通过S1接口连接；eNode B之间通过X2接口连接；eNode B与UE之间通过Uu接口连接。

与UMTS 相比，由于NodeB和RNC融合为网元eNodeB，所以TD‐LTE 少了Iub接口。

X2接口类似于Iur接口，S1接口类似于Iu接口，但都有较大简化MME的功能主要包括：寻呼消息发送；安全控制；Idle状态的移动性管理；SAE承载管理；以及NAS信令的加密与完整性保护等。

S‐GW的功能主要包括：数据的路由和传输，以及用户面数据的加密。

8 空中接口协议栈空中接口是指终端和接入网之间的接口，通常也称之为无线接口。
