转速测量系统设计

毕业设计学生姓名Xxx学号170302041 院(系) 电子与电气工程专业Xxx题目基于光电传感器的转速测量系统设计指导教师年月摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。

目前常用的转速测量方法有离心式转速表测速法、测速发电机测速法、光电码盘测速法和霍尔元件测速法等。

在对各种测速方法进行分析后提出了基于光电传感器的转速测量系统。

详细分析了系统的组成及工作原理，给出了系统中各硬件模块设计方法及系统软件设计方法，给出了部分程序流程图和程序清单。

该测速系统安装维护方便，工作稳定，运行可靠，具有较大的推广应用价值。

关键词：单片机，光电转速传感器，转速测量，数据处理Abstract：The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. At present there are many methods for the tachometric survey measurement. After analyze various rotate speed measurement methods, the photoelectric sensor tachometric survey system is presented. The composition and the principle of the system are presented, and the design method of hardware and the software are also presented. The whole system has the bigger promotion application value.Key words：single-chip computer，photoelectric sensor，rotate speed measurement，data processing目录1 引言 (4)2 系统组成及工作原理 (4)2.1转速测量原理 (4)2.2转速测量系统组成框图 (4)3 系统硬件电路的设计 (5)3.1 脉冲产生电路设计 (5)3.2 光电转换及信号调理电路设计 (6)3.2.1 光电传感器简介 (6)3.2.2 光电转换及信号调理电路设计 (7)3.3 测量系统主机部分设计 (8)3.3.1 单片机 (8)3.3.2 键盘显示模块设计 (10)3.3.3 串行通信模块设计 (12)3.3.4 电源模块设计 (13)4 系统软件设计 (14)4.1 主程序设计 (14)4.2 数据处理过程 (16)4.3 浮点数学运算程序 (17)5 制作调试 (17)6 结果分析 (19)结论 (20)参考文献 (21)致谢 (22)1引言转速测量是社会生产和日常生活中重要的测量和控制对象。

摘要在工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为模拟式和数字式两种。

模拟式采用测速发电机为检测元件，得到的信号是模拟量。

数字式通常采用光电编码器，霍尔元件等为检测元件，得到的信号是脉冲信号。

随着微型计算机的广泛应用，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法。

本文便是运用AT89C51单片机控制的智能化转速测量仪。

电机在运行过程中，需要对其进行监控，转速是一个必不可少的一个参数。

本系统就是对电机转速进行测量，并可以和PC机进行通信，显示电机的转速，并观察电机运行的基本状况。

本设计主要用AT89C51作为控制核心，由霍尔传感器、LED数码显像管、HIN232CPE电平转换、及RS232构成。

详细介绍了单片机的测量转速系统及PC机与单片机之间的串行通讯。

充分发挥了单片机的性能。

本文重点是测量速度并显示在5位LED数码管上。

其优点硬件是电路简单，软件功能完善，测量速度快、精度高、控制系统可靠，性价比较高等特点。

关键字：MSC-51（单片机）；转速；传感器目录摘要 (1)Abstract .................................... 错误!未定义书签。

1 序言 (1)2 系统功能分析 (2)2.1 系统功能概述 (2)2.2 系统要求及主要内容 (3)3 系统总体设计 (4)3.1 硬件电路设计思路 (4)3.2 软件设计思路 (4)4 硬件电路设计 (6)4.1 单片机模块 (6)4.1.1 处理执行元件 (6)4.1.2 时钟电路 (10)4.1.3 复位电路 (11)4.1.4 显示电路 (12)4.2 霍尔传感器简介 (15)4.2.1 霍尔器件概述 (15)4.2.2 霍尔传感器的应用 (16)4.2.3 AH41霍尔开关 (17)4.3 发送模块 (18)5 软件设计 (22)5.1 单片机转速程序设计思路及过程 (22)5.1.1 单片机程序设计思路 (22)5.1.2 单片机转速计算程序 (23)5.1.3 二-十进制转换程序 (24)5.2 程序设计 (27)6 系统调试 (29)6.1 硬件调试 (29)6.2 软件调试 (30)6.3 综合调试 (32)6.4 故障分析与解决方案 (33)6.5 结论与经验 (34)参考文献 (36)致谢 (37)附录 (38)附录1 电路原理图 (38)附录2 元器件清单 (39)1 序言智能化转速测量可以对电机的转速进行测量，电机在运行的过程中，需要对其平稳性进行监测，适时对转速的测量有效地可以反映电机的状况。

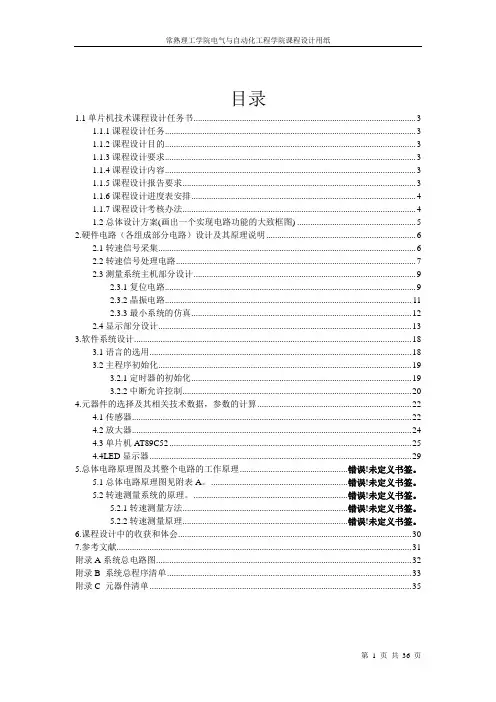

目录1.1单片机技术课程设计任务书 (3)1.1.1课程设计任务 (3)1.1.2课程设计目的 (3)1.1.3课程设计要求 (3)1.1.4课程设计内容 (3)1.1.5课程设计报告要求 (3)1.1.6课程设计进度表安排 (4)1.1.7课程设计考核办法 (4)1.2总体设计方案(画出一个实现电路功能的大致框图) (5)2.硬件电路（各组成部分电路）设计及其原理说明 (6)2.1转速信号采集 (6)2.2转速信号处理电路 (7)2.3测量系统主机部分设计 (9)2.3.1复位电路 (9)2.3.2晶振电路 (11)2.3.3最小系统的仿真 (12)2.4显示部分设计 (13)3.软件系统设计 (18)3.1语言的选用 (18)3.2主程序初始化 (19)3.2.1定时器的初始化 (19)3.2.2中断允许控制 (20)4.元器件的选择及其相关技术数据，参数的计算 (22)4.1传感器 (22)4.2放大器 (24)4.3单片机AT89C52 (25)4.4LED显示器 (29)5.总体电路原理图及其整个电路的工作原理.............................................. 错误！未定义书签。

5.1总体电路原理图见附表A。

........................................................... 错误！未定义书签。

5.2转速测量系统的原理。

................................................................... 错误！未定义书签。

5.2.1转速测量方法........................................................................ 错误！未定义书签。

5.2.2转速测量原理........................................................................ 错误！未定义书签。

毕业设计论文(霍尔传感器电机转速测量系统的设计)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

霍尔传感器电机转速测量系统设计09电子1班刘荣 090406130 摘要：本文介绍了霍尔传感器测速的原理，设计了基于单片机AT89C51的直流电机转速测量系统。

完成了电机转速测量系统的硬件电路设计、霍尔传感器测量电路的设计、显示电路的设计。

测量转速的霍尔传感器和机轴同轴连接，机轴每转一周，产生一定量的脉冲个数，由霍尔器件电路部分输出幅度为12V的脉冲。

经光电隔离器后成为输出幅度为5V转数计数器的计数脉冲。

控制定时器计数时间，即可实现对电机转速的测量。

在显示电路设计中，通过1602实现在LCD上直观地显示电机的转速值。

并对电机转速测量系统的硬件电路、显示电路进行了调试。

与软件配合，采用模块化方法进行了软件设计，编制了电机转速的测量设计了测量模块、转速模块、报警模块、显示模块等的C51程序，并通过PROTEUSE软件进行了仿真，实现了显示、报警功能。

仿真实验表明所设计的硬件电路及软件程序是正确的，满足设计要求。

关键词：电机转速测量；霍尔传感器；单片机；89C51；LCD液晶显示Abstract：The principles of motor speed measurements with hall sensor was described in this article and DC motor speed measurement system which is based on AT89C51 was designed, and the corresponding hardware circuit designs was also completed accordingly. The hall sensor is connected with crankshaft by coaxial junction. Every revolution of the crankshaft will generate a certain amount of pulses whose amplitude is 12v. The opto-coupler turns these certain amount of pulses into 5-amplitude count impulse. The motor speed can be measured by controlling the time. In the design of display circuit, the number of motor speed is displayed in LCD directly through 1602. The motor speed measurement system and the hardware circuits, display circuit function are debugged to cooperate with the software to display and alarm users. Combination of hardware circuit design, softwares were designed by a modular approach using C51 program, such as the motor speed measurement module, alarm module, display module etc., All these programs were simulated through PROTEUSE.The simulation results have proved that the hardware circuits design and software program is correct, and the system can meet the designing requirement completely.Key WordS: Motor Speed Measurement; Hall Sensor; Microcomputer; 89C51；LCD正文根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

基于光电传感器的转速测量系统设计光电传感器是一种常用于转速测量的传感器，它能够通过感知物体的运动而产生电信号。

基于光电传感器的转速测量系统设计主要包括传感器的选择和安装、信号处理电路的设计以及数据显示和记录等方面。

首先，传感器的选择和安装非常关键。

根据测量需求和环境条件，选择适合的光电传感器。

一般来说，旋转物体上安装一对光电传感器，通过测量旋转物体上反射的光电信号的变化来计算转速。

传感器的安装位置应该使得光线能够正常照射到旋转物体上，并且避免其他干扰光线的干扰。

其次，信号处理电路的设计是转速测量系统设计的核心。

传感器输出的光电信号通常是脉冲信号，需要通过信号处理电路转换为方便处理的电压或电流信号。

常用的信号处理电路包括信号放大电路、滤波电路和计数电路。

信号放大电路将传感器输出的脉冲信号放大到适合测量范围的电压或电流范围；滤波电路去除噪声干扰，使得测量信号更加稳定和准确；计数电路计算单位时间内脉冲信号的数量，从而计算出转速。

最后，数据显示和记录是转速测量系统设计的最后一步。

通过数字显示仪表或者计算机界面显示测量结果，并且可以进行数据记录和存储。

可以根据实际需求选择合适的数据显示和记录方式，比如使用串口通信将数据传输到计算机上进行处理和存储。

总体来说，基于光电传感器的转速测量系统设计需要考虑传感器的选择和安装、信号处理电路的设计以及数据显示和记录等方面。

在设计过程中，应根据实际需求合理选择传感器和设计适应的信号处理电路，以确保转速测量系统的准确性和稳定性。

北京信息科技大学测控综合实践课程设计报告题目：基于光电传感器的直流电机转速测量系统设计学院：仪器科学与光电工程学院专业：测控技术与仪器学生姓名：摘要摘要基于单片机的转速测量方法较多，本次设计主要针对于光电传感器测量直流电机转速的原理进行简单介绍，并说明它是如何对电机转速进行测量的。

通过实验得到结果并进行了数据分析。

本次设计应用了STC89C52RC单片机，采用光电传感器测量电机转速的方法，其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块，采用C语言编程，结果表明该方法具有简单、精度高、稳定性好的优点。

关键词：直流电机；单片机；PWM调节；光电传感器Abstract目录摘要 (I)第一章概述 (1)1.1 课设目标 (1)1.2 内容 (1)第二章系统设计原理 (2)2.1 STC89C52单片机介绍 (2)2.2 STC89C52定时计数器 (4)2.3 STC89C52中断控制 (6)2.4 光电传感器 (6)2.5 数码管介绍 (7)第三章硬件系统设计 (10)3.1测速信号采集及其处理 (10)3.2 单片机处理电路设计 (11)3.3 显示电路 (12)3.4 PWM驱动电路 (13)第四章软件设计 (14)4.1语言选用 (14)4.2程序设计流程图 (14)4.3原程序代码 (15)第五章数据分析 (19)总结 (20)附件 (21)参考文献 (23)第一章概述在工程实践中，经常会遇到各种需要测量转速的场合，例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中，常需要分时或连续测量和显示其转速及瞬时转速。

目前国内外测量电机转速的方法有很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。

计数测速法又可分为机械式定时计数法和电子式定时计数法。

电机转速测量系统设计引言：在工业生产中，电机的转速是一个非常重要的参数，对于电机的控制和监测具有极大的意义。

因此，设计一个准确测量电机转速的系统是至关重要的。

本文将详细介绍一个电机转速测量系统的设计，包括硬件设计和软件设计。

1.系统硬件设计：（1）传感器选择：电机转速的测量可以采用多种不同的传感器，如光电编码器、霍尔效应传感器等。

根据转速范围和实际需求，选择合适的传感器。

例如，对于高速电机，光电编码器是一个较好的选择，而对于低速电机，霍尔效应传感器更为合适。

（2）电路设计：根据所选传感器的特性，设计合适的电路来接收和处理传感器输出的信号。

电路应包括信号放大器、滤波器和适当的保护电路，以确保对传感器输出信号的准确测量和可靠性。

（3）ADC选择：传感器输出的信号是模拟信号，需要将其转换为数字信号以进行处理和分析。

选择合适的ADC（模数转换器）来实现信号转换。

ADC的选择应考虑到转换精度、速度和功耗等因素。

2.系统软件设计：（1）信号处理：通过ADC获取的数字信号可以通过软件进行进一步处理。

根据具体需求，可以采用滤波、放大、平均等方法来提高测量精度和减小噪声干扰。

（2）算法设计：根据测量需求和应用场景，设计合适的算法来计算电机的转速。

常用的算法包括脉冲计数法、相位差法和频率计算法等。

选择合适的算法需要考虑测量精度、实时性和系统复杂度等因素。

（3）界面设计：为了方便用户对电机转速进行监测和控制，可以设计一个用户界面来显示测量结果和提供控制功能。

界面可以采用图形界面或者命令行界面，具体设计需要根据用户需求和系统复杂度进行选择。

3.系统测试和优化：完成硬件和软件设计后，需要对系统进行测试和优化。

测试过程中应验证系统的测量精度、稳定性和响应时间等指标。

如果存在问题，需要对系统进行优化和调整，直到满足设计要求为止。

总结：电机转速测量系统是一个重要的控制和监测系统，其准确性和可靠性直接影响到电机的运行和维护。

本文给出了一个电机转速测量系统的设计流程，包括硬件设计和软件设计。

霍尔传感器电机转速测量系统设计09电子1班刘荣 090406130 摘要：本文介绍了霍尔传感器测速的原理，设计了基于单片机AT89C51的直流电机转速测量系统。

完成了电机转速测量系统的硬件电路设计、霍尔传感器测量电路的设计、显示电路的设计。

测量转速的霍尔传感器和机轴同轴连接，机轴每转一周，产生一定量的脉冲个数，由霍尔器件电路部分输出幅度为12V的脉冲。

经光电隔离器后成为输出幅度为5V转数计数器的计数脉冲。

控制定时器计数时间，即可实现对电机转速的测量。

在显示电路设计中，通过1602实现在LCD上直观地显示电机的转速值。

并对电机转速测量系统的硬件电路、显示电路进行了调试。

与软件配合，采用模块化方法进行了软件设计，编制了电机转速的测量设计了测量模块、转速模块、报警模块、显示模块等的C51程序，并通过PROTEUSE软件进行了仿真，实现了显示、报警功能。

仿真实验表明所设计的硬件电路及软件程序是正确的，满足设计要求。

关键词：电机转速测量；霍尔传感器；单片机；89C51；LCD液晶显示Abstract：The principles of motor speed measurements with hall sensor was described in this article and DC motor speed measurement system which is based on AT89C51 was designed, and the corresponding hardware circuit designs was also completed accordingly. The hall sensor is connected with crankshaft by coaxial junction. Every revolution of the crankshaft will generate a certain amount of pulses whose amplitude is 12v. The opto-coupler turns these certain amount of pulses into 5-amplitude count impulse. The motor speed can be measured by controlling the time. In the design of display circuit, the number of motor speed is displayed in LCD directly through 1602. The motor speed measurement system and the hardware circuits, display circuit function are debugged to cooperate with the software to display and alarm users. Combination of hardware circuit design, softwares were designed by a modular approach using C51 program, such as the motor speed measurement module, alarm module, display module etc., All these programs were simulated through PROTEUSE.The simulation results have proved that the hardware circuits design and software program is correct, and the system can meet the designing requirement completely.Key WordS: Motor Speed Measurement; Hall Sensor; Microcomputer; 89C51；LCD正文根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

基于单片机的电机转速测量系统设计一、绪论电机是现代工业生产中常用的电力传动装置，其转速的准确测量对于工业生产的稳定运行和质量控制具有重要意义。

本文设计了一种基于单片机的电机转速测量系统，通过对电机转速的实时监测和数据采集，实现对电机运行状态的有效控制和管理。

二、系统设计方案1.硬件设计：a.使用单片机作为控制核心，选择适合的单片机芯片，如STC89C52b.采用光电传感器作为转速检测元件，通过将光电传感器的发光管与光敏电阻相对应，并将其安装在电机转轴上，当转轴旋转时，光敏电阻会根据光线的变化产生电信号，通过电压变化实现转速测量。

c.添加滤波电路，通过对信号进行滤波处理，保证测量结果的稳定性和准确性。

d.利用LCD液晶显示模块，显示电机的实时转速。

e.设计相关电源和电路，保证系统正常运行。

2.软件设计：a.使用C语言编程，通过单片机的编程框架，编写测量转速的程序。

b.通过定时器中断的方式，实时采集光电传感器的信号，并进行信号处理，得到电机的实时转速值。

c.将转速值存储在内部存储器中，以备后续分析和处理。

d.利用LCD液晶显示模块，将转速值显示在LCD屏幕上，实现实时监测。

三、系统特点1.精确度高：通过光电传感器和滤波电路的配合使用，能够准确测量电机的转速，保证测量结果的准确性。

2.实时监测：通过单片机的编程，能够实时监测电机的转速，及时发现异常情况并进行处理。

3.数据采集:可以将转速数据存储在内部存储器中，方便后续分析和处理，实现对电机的有效控制和管理。

4.易于操作：通过LCD液晶显示模块，能够直观地显示转速值，操作简单方便。

5.低成本：该系统采用单片机作为核心，硬件设备简单，成本较低。

四、系统优化1.添加报警功能：当电机转速超过设定值或低于设定值时，系统能够及时发出警报提示操作人员，防止电机在异常情况下继续运行，保护设备安全。

2.添加通信功能：通过添加通信模块，将转速数据传输至上位机或者其他设备，实现对电机的远程监控和控制。

基于AT89C52单片机的转速测量系统设计为了设计基于AT89C52单片机的转速测量系统，首先要明确该系统的功能和原理，并合理选择硬件和软件组件。

1.系统功能和原理转速测量系统用于测量旋转物体的转速，常用于汽车发动机、电机等设备的控制和监测。

系统原理基于测量连续的旋转周期，通过测量单位时间内旋转的次数，然后计算出转速。

2.硬件组件选择2.1AT89C52单片机：AT89C52是一种基于8051内核的8位单片机，具有丰富的外设和通用I/O接口，适合用于转速测量系统。

2.2光电传感器：光电传感器可用来检测旋转物体的运动，并将运动信号转换成电信号。

2.3液晶显示屏：用于显示测量读数和其他信息。

2.4蜂鸣器：用于发出声音提示。

2.5电源：为整个系统提供电源。

3.软件组件选择（程序设计）3.1测量程序：通过对光电传感器输出信号上升沿和下降沿的计数，可以得到旋转周期的时间差。

根据旋转周期计算转速，并显示在液晶显示屏上。

3.2显示程序：通过LCD库函数控制液晶显示屏，可以实时显示测量结果和其他信息。

3.3 声音提示程序：通过buzzer库函数控制蜂鸣器，可以在判定旋转速度异常时发出警报声。

4.系统设计步骤4.1连接硬件组件：将AT89C52单片机与光电传感器、液晶显示屏和蜂鸣器进行连接。

确保硬件连接正确可靠。

4.2编写测量程序：使用C语言编写测量程序，通过外部中断或定时器中断来检测光电传感器输出信号的上升沿和下降沿，并计算转速。

4.3编写显示程序：使用C语言编写显示程序，通过LCD库函数控制液晶显示屏，实时显示测量结果和其他信息。

4.4 编写声音提示程序：使用C语言编写声音提示程序，通过buzzer库函数控制蜂鸣器，根据旋转速度判定发出警报声。

5.测试和调试完成程序编写后，将程序烧录到AT89C52单片机中，进行测试和调试。

通过连接旋转物体，观察液晶显示屏和听取蜂鸣器的声音，检查系统是否正常工作。

根据实际测试结果，对程序进行调整和优化，以提高系统的性能和稳定性。

摘要在当今工业生产过程中，越来越多的场合需要测量电机的转速，转速已成为电机最重要的工作参数之一。

测量转速的方法有许多，最常用的两种方法为：光电式传感器测转速，霍尔式传感器测转速。

本文将着重介绍基于单片机的霍尔式传感器测量转速。

关键词：霍尔传感器，单片机，转速。

目录1引言 (2)2设计要求 (2)3方案论证 (2)3.1测量方法的选型 (3)3.2核心处理模块的方案 (3)3.2.1控制芯片的选型 (3)3.2.2采用51单片机测量的方案论证 (4)3.2.3软件系统设计方案 (4)3.3电机转速测量模块的方案 (5)3.4电机转速控制方案 (5)3.5显示模块方案 (6)4系统设计 (6)4.1单片机模块 (6)4.1.1 51单片机介绍 (6)4.1.2系统的复位电路 (8)4.1.3系统时钟电路设计 (8)4.1.4 IO口管脚分配 (9)4.2电机转速控制 (9)4.3显示模块 (10)4.3.1 LCD1602介绍和指令 (10)4.3.2LCD1602的工作时序 (13)4.4霍尔传感器模块 (13)5.软件系统设计 (14)5.2程序模块 (15)5.2.1数据采集处理部分和PWM输出部分 (15)5.2.2 LCD1602显示部分 (16)参考文献 (17)原理图 (18)1.引言转速是电动机极为重要的一个状态参数，在很多运动系统的测控中，都需要对电机的转速进行测量，速度测量的精度直接影响系统的控制情况,它是关系测控效果的一个重要因素。

不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。

本系统以AT89C51单片机为控制核心，用霍尔传感器作为测量小型直流电机转速的检测元件，经过单片机实时数据处理，用LCD1602显示小型直流电机的转速。

本系统可对转速0—3000r/min进行高精度测量。

且还可扩展更宽的测量范围。

2.设计要求基于霍尔传感器的电机转速测量系统设计，测量范围：0-3000转/分，测量精度：±3转/分，实时显示。

测试技术基础课程设计报告书设计题目转速测量及控制电路设计院（系）机械工程与应用电子技术学院班级080102指导教师组长组员2011 年 6 月7 日北京工业大学目录一、课题背景、目的及目标 (2)二、方案选择 (2)2.1备选方案 (2)2.2测量电路原理 (3)2.3控制电路工作原理 (8)三、方案具体实施 (12)3. 1传感器的选择 (12)3.2电路板制作及调试 (12)3.3整体电路搭建和调试 (12)四、系统测试的具体步骤及过程和结果 (13)4.1电路分块测试 (13)4.2整体电路测试 (13)五、分析与总结 (14)六、小组成员及分工 (16)七、参考文献 (16)一、课题背景、目的及目标在各种工业生产领域里都活跃着各式各样的旋转机械，如何正确地测量这些旋转机械的转速，并加以控制，这对利用旋转机械获得输出动力的用户来说，是一项不可缺少的工作。

我们的系统就是来实现如何测量转速并进行转速控制的功能，最终可以应用到实际生产过程中。

二、方案选择转速的测量方法多种多样，利用传感器来测量是现今最通用的路径。

广泛应用的传感器有光电传感器、电磁传感器、霍尔传感器等。

2.1备选方案1.运用光电式转速传感器将转速信号转为数字信号，将信号传送到计算机，运用labview显示电机转速，并发出转速控制命令，在经过D/A转换和控制电路控制电机转速；图2.12.运用光电式转速传感器将转速信号转为数字信号，将其传送至放大电路并显示转速，和要求的转速进行比较，然后调整控制电路地滑动变阻器电阻，进而控制电机转速图2.23.运用霍尔式转速传感器将转速信号转为数字信号，将其传送至放大电路并显示转速，和要求的转速进行比较，然后调整控制电路地滑动变阻器电阻，进而控制电机转速。

图2.3经过分析讨论和实际操作，考虑到我们的控制电路和显示电路的电压限制，我组最终选择第三套方案。

下面是方案电路的具体分析：2.2测量电路原理 2.2.1主要原理：霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。

一、概述该课程设计是关于直流电动机转速的测量。

转速是电动机极为重要的一个状态参数，一般是指电机转子的每分钟转数，通常用r/min表示。

本次课程设计选用光电测速法，测量电路由光电转换电路，整形电路，晶体振荡电路，分频电路，倍频电路，时序控制电路和计数、译码、驱动、显示电路构成，电机转速的测量范围为600r/min~30000r/min，测量的相对误差＜1%并用5位LED数码管显示出相应的电机转速。

本次课设需满足以下设计要求：1根据技术指标，设计各部分电路并确定元器件参数；2. 用5位LED数码管显示出相应的电机转速；3. 画出电路原理图（元器件标准化，电路图要规范化）。

二、方案论证本课程设计是设计电机转速测量系统，采用光电测速方案，将转速信号转化为脉冲信号，然后用数字系统内部的时钟来对脉冲信号的频率进行测量，方案中包括光电转换电路，整形电路，闸门电路，晶体振荡电路，分频电路，倍频电路，控制电路和计数、译码、驱动、显示电路。

原理方框图如图1所示：图1电机转速测量系统原理框图在电动机转轴上安装一个圆盘，在圆盘上打6个均匀小孔。

当电动机旋转时光源通过小孔投射到光敏三极管上，就产生了一序列的脉冲信号，光敏三极管产生的脉冲信号频率与电机转速成正比。

脉冲信号经过整形电路转变成方波，再用二倍频电路使整形后的信号频率变为原来的二倍。

再由晶体振荡电路输出的信号经过215分频电路,产生1Hz的基准信号，再经过10分频，便可产生一个0.1Hz的基准信号，该基准信号用来控制闸门电路，把经过倍频的光电转换后的信号计数并显示出来三、电路设计1.光电转换电路在该部分可以用发光元件作为光的发射部分，可以选择发光二极管作发光元件，接收部分则要选择光敏三级管作为接受部件。

其原理是用光敏三极管接收发光二极管通过小孔发射过来的光信号。

在电机的转轴上安装上已打好6个均匀小孔的圆盘，让发光二极管与光敏三极管通过小孔相对，这样电机每转动一周，光线就会相应通过小孔6次，因为光电转换器受光一次就会产生一个脉冲，所以说电机在每转一周后就会相应的产生了6个脉冲。

第17章 转速测量系统的设计17.1 设计任务在生产中，物体转速的准确测定常关系到产品质量和工效。

例如，由织布机转盘的转速可以计算布匹的产量，水电发电机叶轮的转速是计算发电机电功率必不可少的数据等。

本章将利用光电传感器设计转速测量仪，关于电路的仿真是基于Multisim 和LabVIEW 这两种软件基础之上的联合仿真：①在Multisim 中的主要工作是模拟光电传感器的I/O 特性、对光电传感器的输出信号进行滤波及波形转换处理，使其最终的输出信号为方波；②在LabVIEW 中的重要工作是设计转速器，在这一设计上用了两种方案：一是基于功率谱分析的转速器，二是基于测量固定周期测时间的方法测量转速。

因为本文在Multisim 中所选用的电路输出信号的频率与转速的关系为1:1的关系，所以在本文中测量转速实际也就是测量频率。

最后在Multisim 原有的与LabVIEW 的接口模块中插入转速器，然后进行编译，使得在LabVIEW 中的虚拟仪器能被Multisim 调用。

通过本设计，需要掌握以下内容：➢ 能利用光电传感器测量转速的原理，在Multisim 中建立光电传感器的模型➢ 掌握在LabVIEW 中设计转速器的3种方法➢ 熟悉光电传感器转速测量的原理17.2 电路原理与设计1．光电测量原理光电测量结构原理图如图17-1所示。

图17-1 光电传感器工作模型在遮光盘的同心圆上均匀分布若干个通光孔，光电传感器固定在遮光盘工作的位置上，且工作时光线应该通过通光孔照在光电传感器上。

所以，遮光盘转动一周，光电传感器感光次数与盘的通光孔数目相等。

因此，产生相同数目的脉冲信号。

对脉冲信号进行滤波和整形后，通过在固定时间内测量相应的脉冲个数，就可以计算出转速。

直流电动机转速的计算公式为060/()n m T N =⨯⨯ （17-1）式中，n 为直流电动机转速；N 为遮光盘上的通光孔的个数；m 为固定时间内测得的脉冲数；T 0为固定的时间。

毕业设计(论文)题目：电机转速测量系统设计院（系）光电工程学院专业测控技术与仪器班级100106班姓名叶亚锋学号100106117导师李党娟2014 年 5 月20 日电机转速测量系统设计西安工业大学光电工程学院叶亚锋摘要：电机是电力系统的主要设备，而电机转速是衡量动力系统正常工作的重要的性能指标，因而需要测量电机转速，使它满足人们的各种需求。

在本设计中多次采用施密特触发器，成为电路的主控芯片，控制着信号的定时和锁純。

用三片CD40110BE级联实现电路的计数、译码、数码管的驱动等功能，通过对光电耦合器产生的脉冲数进行统计，并把所得到的计数脉冲转化为电机的转速值，利用施密特触发器完成数器的清零和锁純，计数器计数译码后将信号输送到数码管，动态的显示脉冲数目，最后根据脉冲数目计算电机的转速。

本设计采用的电子元器件简单普遍，线路连接简单，安装调试容易，测量结果精确，具有较高的实用价值。

关键词：光电耦合器；施密特触发器；计数器；数码显示。

Design of motor speed measurement system Abstract: The motor is the main equipment of power system, and the motor speed is an important performance ind ex to measure the power system normal operation, therefore need to speed measuring motor, make it meet the needs of peopl e. The Schmidt trigger multipl e times in the d esign of main circuit, a control signal timing and l ock the key part of pure. Circuit realization of counting, d ecoding, digital tube driver functions with three slice CD40110BE cascad e, statistics through the pulse number on the photoelectric coupl er, and count the pulses to the motor speed value, compl ete number is cl ear and pure use l ock Schmidt flip-fl op, counter after d ecoding the signal transmitted to the the digital tube dynamic display, pulse number, pulse number according to the cal culated motor speed. El ectronic components used in this d esign simpl e and common, simpl e circuit, easy installation, accurate measurement result, and has higher practical value.Keywords:photoelectric coupler；Schmidt trigger；timer；counter；digital display.目录第一章绪论 (4)1.1课题研究的目的和意义 (4)1.2 转速测量在国内外的研究 (4)1.3电机转速的测量方法 (5)1.3.1测频法“M法” (5)1.3.2测周期法“T法” (6)1.3.3 测频测周法“M/T法” (7)第二章转速测量系统的总体方案 (9)2.1 设计任务 (9)2.2设计思路 (9)2.3原理框图 (9)2.4设计的意义 (9)第三章系统硬件电路的设计 (10)3.1 主控芯片的选择 (10)3.2 硬件电路的实现 (10)3.2.1电源电路 (10)3.2.2电机转速脉冲产生电路 (11)3.2.3计数电路 (14)3.2.4控制电路 (16)3.2.5显示电路设计 (19)第四章电路的焊接与调试 (21)4.1电路连接过程的注意事项 (21)4.2电路的调试 (22)4.3转速测量系统的误差分析 (24)第五章总结与展望 (25)5.1 总结 (25)5.2 展望 (25)致谢 (26)参考文献 (27)附录：电机转速测量系统原理图 (28)第一章绪论1.1课题研究的目的和意义电机是将电能从最初的能源形式转换过来的重要桥梁，又是再将大部分电能转换为机械能的装置，电机在电力工业、工矿企业、农业、交通运输业、国防、科学文化及日常生活等方面都是十分重要的设备，在电力工业中，将机械能转换为电能的发电机以及将电网电压升高或降低的变压器，都是电力系统中的关键设备。

课程设计说明书题目基于光电传感器的转速测量系统设计课程名称电力电子技术课程设计院（系、部、中心）专业电气工程及其自动化班级学生姓名学号240102224设计时间2013. 6.3 ~ 6.14设计地点工程实践中心8—315指导教师课程设计任务书课程名称检测技术与系统课程设计院（系、部、中心）电力工程学院专业电气工程及其自动化班级电气101 起止日期13.6.3~6.14指导教师许大宇(1)给出设计说明书一份；(2)有条件的情况下尽量给出必要的实验数据；(3)在说明书中附上完整的系统电路原理图（手画或用PROTEL画）。

4．主要参考文献1、李现明，吴皓编著.自动检测技术.北京：机械工业出版社，20092、徐仁贵.单片微型计算机应用技术.北京：机械工业出版社.20013、陈爱弟.Protel99实用培训教程.北京：人民邮电出版社.2000 5．课程设计进度安排13年6月4日布置设计任务，熟悉课题，查找资料；13年6月5日结合测控对象，选择合适的传感器，理解传感器性能；13年6月6日设计传感器测量电路，选择合适的单片机，设计其外围电路；13年6月7日设计电路参数，有条件情况下，在实验室进行实验，进一步理解测量电路输入输出关系；13年6月8日继续设计论证电路参数，完善系统设计方案；13年6月9日查找资料，理解系统各部分工作原理；13年6月10日理清系统说明要点，着手设计说明书的书写；13年6月11日书写设计说明书，充分理解系统每一部分作用；13年6月12日完善设计说明书，准备设计答辩。

13年6月14日设计答辩。

6．成绩考核办法平时表现30%，设计成果40%，答辩表现30%.教研室审查意见：教研室主任签字：年月日院（系、部、中心）意见：主管领导签字：年月日目录二、课程设计正文1、光电传感器的应用概述2、系统工作原理及方案（1）系统框图（2）光电传感器原理(3)转速测量原理3、系统硬件电路设计（1）光电转换及信号调理电路（2）脉冲产生电路设计4、系统软件电路设计（1）AT89C52基本性能及最小系统（2）系统软件程序设计（3）系统仿真结果5、课程设计总结6、主要参考文献7、附录1.概述转速测量系统的发展背景随着超大规模集成电路技术提高，尤其是单片机应用技术以其功能强大，价格低廉的显著特点，使全数字化测量转速系统得以广泛应用。
