采用AT89S52单片机的家庭智能浇花器设计方案随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。
利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。
浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
1 总体设计利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式：一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2.0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短;如果检测湿度足够，p2.0仍保持为低电平，不打开电磁阀。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
该技术所采用的技术方案是：利用单片机实现自动控制，首先检测采用何种方式浇花，如果定时定量浇花，就在规定的时间开始浇花，按照设置浇花时间的长短进行浇花;如果是根据湿度控制是否浇水就设置单片机1个引脚为低电平，湿度传感器检测湿度，传送给单片机芯片，当检测到湿度不够时，单片机这个引脚就变为高电平，把继电器吸合，常开触点闭合，使得电磁阀线圈得电，此时电磁阀门有闭合变成断开，水流经过，给花卉浇水。
其结构如图1所示。
2 硬件设计硬件电路由单片机、湿度传感器、继电器、电磁阀、数码管、1302芯片、按键、红外遥控接收等组成。
自动浇花系统策划书3篇篇一自动浇花系统策划书一、项目背景随着城市化进程的加速和人们生活水平的提高，越来越多的人开始在家中种植花卉。
然而，由于工作繁忙、出差等原因，很多人无法按时给花卉浇水，导致花卉枯萎死亡。
为了解决这一问题，我们设计了一款自动浇花系统。
二、项目目标1. 设计一款能够自动给花卉浇水的系统，解决人们因忙碌而无法按时浇水的问题。
2. 提高花卉的成活率和生长质量，让人们在家中就能享受到绿色植物带来的清新空气和愉悦心情。
3. 实现智能化控制，用户可以通过手机 APP 随时随地控制浇水时间和水量。
三、系统功能1. 定时定量浇水：用户可以根据花卉的需求，设置每天或每周的浇水时间和水量。
2. 智能感应：系统可以通过传感器感应土壤湿度，当土壤湿度低于设定值时，自动启动浇水程序。
3. 远程控制：用户可以通过手机 APP 随时随地控制浇水系统，出差或旅游时也能为花卉浇水。
4. 保护功能：当水箱缺水、水泵故障或出现其他异常情况时，系统会自动停止工作并发出警报。
四、系统组成1. 水箱：用于储存水源。
2. 水泵：将水输送到各个喷头。
3. 喷头：将水均匀地喷洒到花卉上。
4. 传感器：用于感应土壤湿度。
5. 控制模块：接收传感器信号，控制水泵启停和喷头工作。
6. 电源模块：为系统提供电源。
7. 手机 APP：用户可以通过手机 APP 远程控制浇水系统。
五、系统设计1. 水箱设计：水箱采用透明材质，方便用户观察水位。
水箱容量根据花卉数量和需水量确定，同时设计加水口和清洗口，方便加水和清洗水箱。
2. 水泵设计：根据水箱容量和花卉数量选择合适的水泵，确保水泵能够将水输送到各个喷头。
3. 喷头设计：喷头采用雾化喷头，将水均匀地喷洒到花卉上，避免浪费水资源。
4. 控制模块设计：控制模块采用微电脑控制芯片，实现定时定量浇水、智能感应、远程控制等功能。
5. 电源模块设计：电源模块采用太阳能电池板和锂电池相结合的方式，太阳能电池板为锂电池充电，锂电池为系统提供电源。
家用自动浇花器课程设计一、课程目标知识目标：1. 学生能理解并掌握家用自动浇花器的基本工作原理和电路组成；2. 学生能了解并描述自动浇花器中传感器的作用及其在智能家居中的应用；3. 学生能够运用所学的物理和电子知识，分析家用自动浇花器的电路图，并识别各元件的功能。
技能目标：1. 学生能够运用创新思维和团队合作，设计并制作一个简易的家用自动浇花器；2. 学生通过实际操作，掌握电路连接和调试的基本技能，提高动手实践能力；3. 学生能够运用科学方法，对家用自动浇花器进行故障排查和性能优化。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索科学技术的热情；2. 增强学生的环保意识，使他们认识到智能家居在节能环保方面的重要性；3. 培养学生团队合作精神，学会倾听他人意见，提高沟通与协作能力。
本课程针对初高中年级学生，结合物理、电子和环保知识，旨在提高学生的创新思维、动手实践和团队合作能力。
通过设计并制作家用自动浇花器，使学生将理论知识与实际应用相结合，培养他们解决实际问题的能力。
课程目标具体、可衡量，便于教学设计和评估。
二、教学内容1. 理论知识：- 电路基础知识：电流、电压、电阻的概念，欧姆定律；- 传感器原理：介绍常用传感器及其在自动浇花器中的应用；- 智能家居概述：智能家居的发展、分类及其在节能环保方面的优势。
2. 实践操作：- 家用自动浇花器的结构和工作原理；- 电路图的识别和分析；- 元器件的选用和电路连接；- 自动浇花器的组装、调试与优化。
3. 教学安排与进度：- 理论知识学习（2课时）：电路基础知识、传感器原理、智能家居概述；- 实践操作指导（4课时）：自动浇花器结构、电路图识别、元器件选用、组装与调试；- 故障排查与性能优化（2课时）：针对实际操作过程中出现的问题，进行排查和优化。
4. 教材章节关联：- 电路基础知识：课本第三章；- 传感器原理：课本第四章；- 智能家居：课本第十章。
可编程自动浇花系统设计与实现一、引言自动浇花系统是一种智能化的植物养护系统，通过预先设定的程序自动调控水源，从而保证植物的正常生长和发育。
本文主要介绍了一种基于可编程控制器的自动浇花系统的设计与实现。
二、系统架构设计1.传感器部分自动浇花系统的核心是传感器部分，用于检测土壤湿度，温度和光照等环境参数，从而确定植物的生长状况。
我们使用了土壤湿度传感器和温度传感器来监测植物的生长环境，通过这些传感器的反馈数据来判断是否需要进行浇水。
2.执行部分执行部分是自动浇花系统的重要组成部分，主要功能是根据传感器部分的反馈数据来控制水泵开关，实现对植物的自动浇水。
水泵的控制是根据预设的浇水策略来执行的，比如在土壤湿度低于一定阈值时，自动启动水泵进行浇水。
3.控制部分控制部分是系统的大脑，主要是通过可编程控制器来实现。
可编程控制器根据传感器反馈的数据和预设的浇水策略来控制水泵的开关，从而实现对植物的自动浇水。
三、系统实现1.硬件部分在硬件方面，我们主要使用了Arduino作为可编程控制器，土壤湿度传感器和温度传感器作为传感器模块，以及水泵作为执行部分。
在电路设计上，我们使用了适当的隔离和保护电路，以确保整个系统的稳定和安全。
2.软件部分在软件方面，我们使用Arduino编程语言来编写程序，实现传感器数据的读取和水泵控制。
我们需要编写程序来读取土壤湿度和温度传感器的数据，并存储在变量中。
然后根据预设的浇水策略，使用逻辑判断来控制水泵的开关。
3.系统测试经过硬件和软件的搭建，我们进行了系统的测试。
在测试阶段，我们模拟了不同的生长环境，并根据传感器反馈的数据来验证系统的浇水策略是否准确。
经过多次测试，系统表现出了良好的稳定性和准确性。
四、系统特点与优势1.灵活性自动浇花系统基于可编程控制器，具有良好的灵活性，可以根据不同的植物和环境特点进行调整和优化，满足不同种类植物的需求。
2.智能化系统能够根据传感器反馈的数据和预设的浇水策略，自动调控水源，实现对植物的智能化养护，减少了人工的干预。
家庭智能浇花器的设计随着全球水资源的紧缺，特别是我国淡水资源的不足，加上我国又是农业上的大国，于对于雨水的要求十分的高，现在很多科学家致力于湿度传感器的研究以求达到节约农业用水的效果。
家庭智能浇花器，实现花卉的自动浇水。
利用单片机实现自动浇花，根据不同的花种，设置了不同的控制方式，即定时定量浇花方式与根据湿度浇花。
定时定量浇花是实现每天在规定的时间自动打开电磁阀浇花，根据不同的花卉所需水量不同，用一个按钮来设置浇花时间的长短，即电磁阀打开的时间，其余时间电磁阈闭合，水流不经过；根据湿度控制浇花是用一个温度传感器，当检测的湿度低于设定的温度。
就开始浇花，到了设定的温度就停止浇花。
不同的控制方式可以通过手动按钮控制，也可以通过红外遥控设置。
通过实验，已经实现了自动浇花。
创新点在于自动浇花的水管可伸缩，有助于调整距离。
随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。
利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。
浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
1 总体设计利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式：一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2．0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短；如果检测湿度足够，p2．0仍保持为低电平，不打开电磁阀。
智慧浇花系统设计方案智慧浇花系统是一种基于物联网技术的智能化浇花管理系统，通过传感器与控制器的配合，能够实时监测植物的湿度、温度、光照等参数，并按照设定的条件，自动控制浇水。
本文将详细介绍一个智慧浇花系统的设计方案。
1. 系统架构设计：智慧浇花系统由传感器模块、控制器模块和用户界面模块三部分组成。
传感器模块：用于监测植物的湿度、温度、光照等参数，将采集到的数据传输给控制器模块。
控制器模块：根据传感器模块采集到的数据，结合用户设定的条件，自动控制浇水设备进行浇水操作。
用户界面模块：提供用户交互界面，用户可以通过这个界面设定浇水的条件和查看植物的生长情况。
2. 系统硬件设计：传感器模块：包括土壤湿度传感器、温度传感器和光照传感器。
这些传感器可以直接插入土壤和植物周围，通过测量获取植物生长所需的参数。
控制器模块：包括控制芯片和执行器。
控制芯片负责接收和处理传感器模块传输的数据，然后根据设定的条件控制执行器进行相应的浇水操作。
执行器：可以是电磁阀门或水泵等，负责控制水的流量和浇水的时间。
3. 系统软件设计：控制器模块软件：编程实现数据接收、处理和浇水控制等功能，可以使用C语言或Python等编程语言进行开发。
该软件可以根据植物的实际需求和用户设定的条件，智能地控制浇水操作的频率和时间。
用户界面软件：可以使用手机App或者网页进行开发，用户可以通过这个界面设定浇水的条件，例如湿度范围、温度范围、光照时间等，并可以实时查看植物的生长情况和历史数据。
4. 系统通信设计：控制器模块与传感器模块之间的通信采用无线通信技术，例如Wi-Fi或者蓝牙等，以实现数据的传输和控制指令的发送。
控制器模块与用户界面模块之间的通信也可以采用无线通信技术，用户可以通过手机App或者网页控制浇水系统，并实时查看植物的生长情况。
5. 系统安全设计：在设计智慧浇花系统时，需要考虑系统的安全性。
可以采取以下措施来增强系统的安全性：- 建立登录机制：用户需要输入账号和密码才能进入系统，确保只有授权用户可以操作系统。
自动浇花产品设计方案模板一、需求背景随着人们生活水平的提高，室内植物的养殖越来越受到人们的重视和喜爱。
然而，由于忙碌的工作和生活节奏，人们经常无法及时照顾植物的浇水需求，导致植物枯萎或者死亡。
因此，开发一款智能化、自动化的浇花产品势在必行。
二、产品概述本次设计拟开发一款自动浇花产品，通过智能感应和控制技术，实现对室内植物的自动浇水和养护。
产品具有以下特点：1. 智能感应：通过感应装置，监测植物周围的湿度、温度和光照等环境参数，以判断是否需要浇水。
2. 自动浇水：当环境参数低于设定值时，产品会自动启动浇水装置，为植物提供适当的水分。
3. 定时功能：用户可以根据植物的具体需求，设定浇水的时间和周期，实现定时自动浇水。
4. 水量控制：用户可以通过设定浇水量，控制每次浇水的水量大小，以满足不同植物的需求。
5. 节能环保：产品采用低功耗控制芯片和高效节能电池，减少能源消耗，实现绿色环保。
三、技术实现1. 硬件设备：产品主要由感应装置、控制芯片、电池和浇水装置等组成。
感应装置用于获取环境参数，控制芯片用于判断是否需要浇水并发出相应指令，电池用于提供持续的电力供给，浇水装置用于执行浇水操作。
2. 软件开发：通过编程，实现感应装置与控制芯片的数据传输和指令交互，将感应到的环境参数与预设的设定值进行比较，并根据比较结果判断是否需要浇水，同时控制浇水装置的开启和关闭。
3. 外观设计：产品外观应简洁大方，符合室内装饰风格，材质选用环保健康的材料，注重人机工程学设计，便于用户操作和维护。
四、市场分析目前市场上已经有一些自动浇花产品，但存在价格较高、功能不够智能化以及外观设计不够美观等问题。
因此，通过开发一款价格适中、功能全面、外观美观的自动浇花产品，抓住消费者的关注点和需求，具有较大的市场竞争力和市场前景。
五、推广和销售策略1. 渠道推广：通过线上电商平台和线下专业卖场等渠道开展产品推广。
2. 品牌合作：与知名花卉品牌或室内装饰品牌合作，打造联合销售、品牌宣传和跨界营销等活动。
一、实验目的1. 掌握智能浇花系统的基本原理和设计方法。
2. 熟悉单片机在智能控制系统中的应用。
3. 提高电子设计实践能力和创新能力。
二、实验原理智能浇花系统是一种基于单片机的自动化控制系统，通过传感器检测土壤湿度，根据预设参数自动控制水泵进行浇灌，实现植物的智能化管理。
本实验采用STC12C5A60S2单片机作为控制核心，利用土壤湿度传感器检测土壤湿度，通过LCD1602显示屏显示数据，并通过按键设置浇灌参数。
三、实验器材1. STC12C5A60S2单片机最小系统板2. 土壤湿度传感器3. 水泵4. LCD1602显示屏5. 44按键矩阵6. 电阻、电容等元器件7. 电源模块8. 仿真软件Proteus四、实验步骤1. 设计智能浇花系统电路图根据实验原理，设计智能浇花系统电路图，包括单片机、土壤湿度传感器、LCD1602显示屏、44按键矩阵、水泵等模块。
2. 编写单片机程序使用C语言编写单片机程序，实现以下功能：（1）初始化单片机硬件资源；（2）读取土壤湿度传感器数据；（3）显示土壤湿度数据；（4）根据预设参数控制水泵进行浇灌；（5）通过按键设置浇灌参数。
3. 仿真实验使用Proteus软件对设计的智能浇花系统进行仿真实验，验证系统功能。
4. 硬件制作根据电路图制作智能浇花系统实物，并进行调试。
5. 测试与优化对智能浇花系统进行测试，验证其性能，并对系统进行优化。
五、实验结果与分析1. 仿真实验结果通过Proteus软件仿真实验，验证了智能浇花系统的基本功能，包括土壤湿度检测、数据显示、参数设置和浇灌控制。
2. 硬件制作结果根据电路图制作智能浇花系统实物，并进行调试。
系统运行稳定，能够根据预设参数自动控制水泵进行浇灌。
3. 测试与优化结果对智能浇花系统进行测试，验证其性能。
测试结果表明，系统能够准确检测土壤湿度，并根据预设参数进行浇灌。
在优化方面，可以通过调整按键设置和显示屏显示内容，提高用户体验。
机械机电一体化设计报告设计题目：家用小型自动浇花器院系：机电工程学院专业：机械设计制造及其自动化班级：11级机械2班学号：姓名：指导老师：杨咸启一．家用小型自动浇花器设计的基本原理、要求和尺寸选择。
1.设计的前提背景：离家出差或者旅行的时候，家中的花儿无人照看，很容易死掉，基于这种现象，我萌发了设计一种小型的家用自动浇花器，来解决无人照看的花花草草的浇灌问题。
2.设计基本原理与整体结构图：我所设计的自动浇花器是利用微型家用水泵和土壤湿度传感器和单片机等元件组成的，主要原理是通过土壤湿度传感器去感知花盆中土壤的湿度，给单片机设定一个初始值，当土壤传感器的湿度值低于设定值时，单片机下达命令给电机，电机驱动微型水泵吸水浇花，这时土壤是传感器的湿度值在升高，当高于设定值时，单片机指示电动机停转，水泵也会随后停止吸水浇水。
3.设计要求：由于本产品是面对家庭盆栽植物的，所以整套设备要尽量低价实用；由于一盆植物一次的浇水量不大，所以泵选择微型泵，电机的功率比较小；由于本产品是有关水的吸入排出问题，故对泵与吸水管和排水管间的连接的密封性有一定要求。
4.主要结构的尺寸选择：微型水泵尺寸选择我所设计的自动浇花器是采用单作用叶片转子泵作为吸水浇花器的主体的，一下根据我所定的排量等要求，进行该水泵的尺寸设计：根据估计将设计原始数据定为：额定流量3-4L/min 额定转速240r/min<1>转子尺寸的设计转子半径: 转子作为与轴的连接部分，主要是力的承受着，叶片镶嵌在转子里，它承载着叶片，带动叶片做旋转运动，叶片同时在其中做伸缩运动，转子半径r应根据花键轴孔尺寸和叶片长度L考虑，取花键轴直径初选再根据初选值计算得到的叶片长度L调整r的大小。
初选转子半径计算得到叶片泵叶片的长度L为，由后面的<1）式得L=10.0mm由于叶片镶嵌在转子内，且嵌入叶片的槽长度略等于叶片的长度L,根据叶片长度和转子强度考虑，调整转子半径为转子轴向宽度：转子﹑叶片和定子都有一个共同的轴向宽度B，B增加可减少端面泄漏的比例，使容积效率增加，但B增加会加大油窗孔的过流速度，转子轴向宽度B与流量成正比。
51单片机智能浇花设计主要内容
51单片机智能浇花设计主要包括以下几个主要内容：
1. 土壤湿度检测：使用湿度传感器来检测土壤的湿度，并将检测到的数据传输给单片机。
2. 显示模块：使用LCD或LED显示屏，将土壤湿度、温度等数据实时显示出来，方便用户查看。
3. 控制模块：根据土壤湿度和其他参数（如温度、光照等），通过单片机进行逻辑判断，决定是否需要浇水。
4. 浇水执行机构：根据单片机的指令，通过继电器或电磁阀等控制元件，控制水泵或滴灌等浇水设备进行浇水。
5. 通讯模块：可以通过蓝牙、WiFi等方式，将土壤湿度等数据发送到手机或其他设备上，方便远程监控和管理。
6. 电源模块：为整个系统提供稳定的电源，通常采用太阳能电池板或市电进行供电。
通过以上设计，可以实现智能浇花的功能，能够根据土壤湿度和其他参数自动控制浇水，避免过度浇水或浇水不足的情况发生，同时也可以通过手机等设备进行远程监控和管理，方便用户对家庭园艺的管理。
智能花卉浇水系统毕业设计智能花卉浇水系统是一种可以实现自动浇水的花卉管理系统，该系统可以根据土壤湿度、气温、光照等指标自动控制浇水的时间和水量。
本文将介绍智能花卉浇水系统的设计流程及设计要点。
一、系统设计流程。
1.系统需求分析：对于智能花卉浇水系统的设计，需要先了解花卉生长的需求，比如所需的气温、光照、土壤湿度等，以及外部因素对花卉生长的影响，比如气温变化、雨水等的影响。
2.系统设计：在分析系统需求的基础上，根据具体的需求进行系统设计，包括硬件和软件。
3.硬件搭建：按照系统设计的要求进行硬件的搭建，包括传感器、执行器、控制模块等。
4.软件编写：使用C语言等编程语言进行软件编写，实现花卉管理系统的功能。
5.测试调试：对花卉管理系统进行测试调试，确保系统的稳定性和可靠性。
6.系统应用：将系统应用于实际花卉管理中，进行长时间的验证和监测，以确认系统的实际效果。
二、设计要点。
1.传感器的选取：智能花卉浇水系统需要传感器对花卉生长的环境进行监测，因此需要选取具有高精度和稳定性的传感器，比如土壤湿度传感器、光照传感器、温度传感器等。
2.控制模块的选择：控制模块是智能花卉浇水系统的核心，需要选择高性能的控制模块，比如常用的单片机控制模块。
3.执行器的设计：智能花卉浇水系统需要根据传感器的监测结果来进行浇水，需要选择高效、可靠的执行器，如电磁阀、水泵等。
4.软件编程：智能花卉浇水系统的软件编程是关键，需要编写稳定、高效的控制程序，实现根据监测结果自动浇水的功能。
5.系统性能测试：需要对系统进行全面的性能测试，测试系统的灵敏度、稳定性、精准度等指标，对测试结果进行分析，对系统进行优化。
6.用户模块的开发：对于智能花卉浇水系统的用户端也需要进行开发，用户可以通过手机APP或者网页等方式进行控制和监测，方便用户对花卉生长的管理。
以上就是智能花卉浇水系统的设计流程及设计要点，希望对有相关需求的读者有所帮助。
基于单片机的自动浇花系统的设计自动浇花系统是一种基于单片机的智能设备，能够自动监测植物土壤湿度，并根据设定的阈值自动浇水。
该系统的设计旨在提高植物的养护效率，减轻人工浇水的负担，保证植物的正常生长。
一、系统的硬件设计系统的硬件设计主要包括传感器、单片机、电磁阀和电源等组成部分。
1.传感器：使用土壤湿度传感器来检测植物的土壤湿度。
传感器与单片机相连，通过一个模数转换器将传感器输出的模拟信号转化为数字信号，以便单片机进行处理。
2.单片机：选择一款性能稳定且具有较高计算能力的单片机作为系统的处理器。
通过对传感器的读取和处理，以及对电磁阀的控制，实现自动浇花功能。
3.电磁阀：电磁阀作为水源的开关，控制水的流入和停止。
单片机通过控制电磁阀的通断，来实现对水的自动控制。
4.电源：系统的电源可以选择直流电源供电，也可以使用电池供电，以满足系统的运行需求。
二、系统的软件设计系统的软件设计主要包括采集和处理土壤湿度数据、控制电磁阀的开关和设置阈值等功能。
1.数据采集与处理：单片机通过模数转换器将传感器输出的模拟信号转化为数字信号，然后对所得到的数字信号进行处理，得到土壤湿度的具体数值。
根据设定的阈值判断是否需要浇水。
2.控制电磁阀：当土壤湿度低于设定的阈值时，单片机将检测到的数据与设定的阈值进行比较，如果低于阈值，则触发单片机通过控制电磁阀的通断来给植物浇水。
3.设置阈值：用户可以通过界面设置系统的阈值，根据自己的需求来调整系统的工作逻辑。
三、系统的工作流程1.系统上电初始化，开始监测土壤湿度。
2.单片机采集传感器输出的模拟信号，并进行模数转换，得到土壤湿度的数值。
3.单片机将土壤湿度与设定的阈值进行比较。
4.如果土壤湿度低于设定的阈值，则触发单片机控制电磁阀打开，开始浇水。
5.当土壤湿度达到设定的阈值后，单片机控制电磁阀关闭，停止浇水。
6.循环监测土壤湿度，直至系统关闭。
四、系统的优化与改进1.增加液位传感器：除了土壤湿度传感器外，可以增加液位传感器来监测水的水位，以防止水箱中水的耗尽。
智能自动浇花系统设计随着科技的不断发展，人们的生活质量也在不断提高。
在日常生活中，花卉作为一种美化环境、增添生活情趣的元素，受到了越来越多人的喜爱。
然而，由于人们的时间有限，经常会因为疏忽或忙碌而忽略对花卉的浇水，造成花卉的凋谢或营养不良。
为了解决这一难题，智能自动浇花系统应运而生。
智能自动浇花系统是一种能够根据花卉的生长需求，自动浇水的装置。
它通过传感器和控制模块的配合，能够监测花卉的水分和土壤湿度，并根据设定的标准，自动开启或关闭水泵，实现对花卉的定时定量浇水。
下面，本文将详细介绍智能自动浇花系统的设计原理和具体实施方案。
一、传感器选型传感器是整个系统中最核心的部分，它们负责感知花卉的需水量和土壤湿度。
目前市场上常用的传感器有土壤湿度传感器、光照传感器和温湿度传感器。
在选择传感器时，需要根据不同花卉的特性来确定所需传感器的类型和数量。
1. 土壤湿度传感器：土壤湿度传感器可以用来感知花卉所处环境的湿度情况，从而判断是否需要浇水。
在选择土壤湿度传感器时，需要注意传感器的灵敏度和稳定性，以确保传感器的精准度和可靠性。
2. 光照传感器：光照传感器可以用来感知花卉所处环境的光照情况，判断花卉是否处于适宜的生长环境。
合理的光照条件对花卉的生长和开花有着重要的影响，因此光照传感器在智能自动浇花系统中也起到了关键作用。
3. 温湿度传感器：温湿度传感器可以用来感知花卉所处环境的温度和湿度。
花卉对温度和湿度有较高的要求，因此温湿度传感器的选择也需要考虑到传感器的稳定性和准确度。
二、控制模块设计控制模块是系统中负责对传感器信号进行处理和控制水泵运行的部分。
控制模块的设计需要考虑以下几个方面：1. 传感器数据采集：控制模块通过与传感器的连接，实时采集传感器所感知的数据，并进行处理。
根据传感器的数据，控制模块可以判断花卉的需水量和土壤湿度情况。
2. 控制水泵运行：当控制模块判断花卉需要浇水时，控制模块会自动开启水泵，进行定量的浇水操作。
第1篇一、实验目的1. 设计并制作一个自动浇花装置，实现定时自动浇水功能。
2. 通过实验验证装置的可靠性和实用性。
3. 探索自动浇花装置在智能家居中的应用前景。
二、实验原理自动浇花装置的核心原理是利用微控制器（如Arduino）控制水泵，通过设定时间间隔来自动开启和关闭水泵，实现对植物的定时浇水。
三、实验材料1. 微控制器（如Arduino Uno）2. 水泵3. 水位传感器4. 温度传感器5. 电阻6. 二极管7. 电容8. 花盆9. 电压表10. 连接线11. 电路板12. 电池13. 电脑14. 编程软件（如Arduino IDE）四、实验步骤1. 电路设计（1）根据实验要求，设计电路图，包括微控制器、水泵、传感器等元件的连接方式。
（2）将电路图导入到电路板设计软件中，生成电路板布局。
（3）按照电路图焊接电路板。
2. 编程（1）打开Arduino IDE，编写程序。
（2）根据实验要求，编写控制水泵开关的程序。
例如，设置每天浇水时间为早上8点和晚上8点，水泵开启时间为1分钟。
（3）编写读取传感器数据的程序，如水位传感器和温度传感器。
（4）将编写好的程序上传到微控制器。
3. 测试（1）将微控制器连接到电脑，打开Arduino IDE。
（2）上传程序到微控制器。
（3）观察水泵是否按照设定的时间间隔自动开启和关闭。
（4）检查传感器数据是否正常读取。
（5）测试水位传感器和温度传感器的灵敏度。
4. 优化（1）根据测试结果，对程序进行优化，提高自动浇花装置的可靠性。
（2）调整传感器参数，提高传感器数据的准确性。
（3）优化电路设计，降低功耗。
五、实验结果与分析1. 可靠性经过多次测试，自动浇花装置能够按照设定的时间间隔自动开启和关闭水泵，实现定时浇水功能。
2. 实用性自动浇花装置能够满足植物的生长需求，为植物提供充足的水分。
3. 智能家居应用前景自动浇花装置可以与其他智能家居设备（如智能灯、智能窗帘等）联动，实现更加智能化的家居环境。
家庭灌溉产品设计方案模板一、产品概述家庭灌溉产品是一个为家庭提供便捷、高效的灌溉解决方案的设备。
本产品旨在解决家庭园艺爱好者的灌溉难题，提供自动化、节水、智能化的灌溉方式，以提升用户的生活品质和园艺体验。
二、产品特点1. 自动化控制：家庭灌溉产品采用智能化控制系统，可根据用户设定的灌溉需求自动启动和停止，实现全自动化操作，无需人工干预。
2. 节水环保：通过精确计量和定时控制灌溉水量，确保每株植物得到适当的水分滋养，节约用水成本，减少水资源浪费。
3. 多功能性：家庭灌溉产品可根据不同的植物需求和生长周期进行多样化的灌溉设置，包括定时灌溉、间歇性灌溉、微喷灌溉等。
同时，产品还支持手动操作，适应不同使用场景。
4. 可扩展性：产品提供模块化设计，用户可根据实际需要选择组合不同功能的模块，实现个性化的灌溉系统搭建。
三、产品组成1. 控制器：家庭灌溉产品的核心控制部件，具备灵活的计时和定时功能，可根据用户需求设定不同的工作模式和时间段。
控制器设有直观的操作界面，方便用户设置和调整参数。
2. 传感器：用于感知环境和植物状态的传感器模块，包括土壤湿度传感器、光照传感器等。
传感器通过与控制器的连接，将实时采集的信息传输给控制器，实现智能化的灌溉控制。
3. 运动部件：家庭灌溉产品采用电动阀门和泵等运动部件，通过控制器的操作指令实现不同灌溉模式下的灌溉水流控制和供水。
4. 供电装置：为产品提供稳定可靠的电力支持，可通过市电或电池供电，保证产品长时间运行不间断。
四、使用方法1. 安装：根据产品说明书，将传感器、控制器和运动部件等组件按照正确的方式安装在所需灌溉区域。
2. 连接：将传感器与控制器通过数据线进行连接，并将运动部件与控制器连接好。
3. 设置：通过控制器的操作界面，根据用户的需要设置灌溉模式、时间和水量等参数。
4. 启动：按下控制器的启动按钮，产品将根据用户的设置自动启动，并按时段进行灌溉操作。
5. 监测与调整：在使用过程中，用户可通过监测传感器反馈的数据，对灌溉参数进行调整，以满足植物的需求。
家庭智能浇花器的设计随着全球水资源的紧缺，特别是我国淡水资源的不足，加上我国又是农业上的大国，于对于雨水的要求十分的高，现在很多科学家致力于湿度传感器的研究以求达到节约农业用水的效果。
家庭智能浇花器，实现花卉的自动浇水。
利用单片机实现自动浇花，根据不同的花种，设置了不同的控制方式，即定时定量浇花方式与根据湿度浇花。
定时定量浇花是实现每天在规定的时间自动打开电磁阀浇花，根据不同的花卉所需水量不同，用一个按钮来设置浇花时间的长短，即电磁阀打开的时间，其余时间电磁阈闭合，水流不经过;根据湿度控制浇花是用一个温度传感器，当检测的湿度低于设定的温度。
就开始浇花，到了设定的温度就停止浇花。
不同的控制方式可以通过手动按钮控制，也可以通过红外遥控设置。
通过实验，已经实现了自动浇花。
创新点在于自动浇花的水管可伸缩，有助于调整距离。
随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。
利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。
浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。

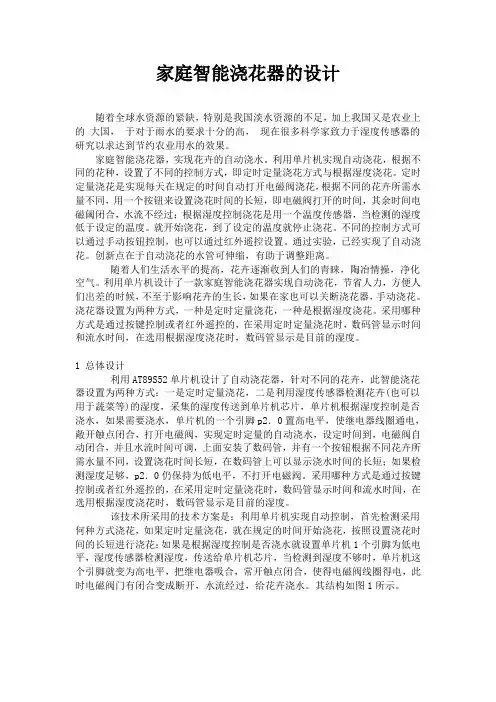

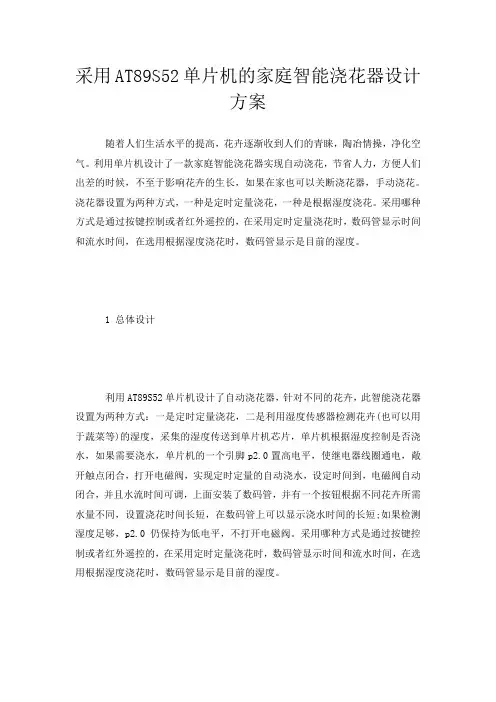

1 总体设计利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式:一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2(0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短;如果检测湿度足够，p2(0仍保持为低电平，不打开电磁阀。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
该技术所采用的技术方案是:利用单片机实现自动控制，首先检测采用何种方式浇花，如果定时定量浇花，就在规定的时间开始浇花，按照设置浇花时间的长短进行浇花;如果是根据湿度控制是否浇水就设置单片机1个引脚为低电平，湿度传感器检测湿度，传送给单片机芯片，当检测到湿度不够时，单片机这个引脚就变为高电平，把继电器吸合，常开触点闭合，使得电磁阀线圈得电，此时电磁阀门有闭合变成断开，水流经过，给花卉浇水。
其结构如图1所示。
图1 智能浇花器结构图2 硬件设计硬件电路由单片机、湿度传感器、继电器、电磁阀、数码管、1302芯片、按键、红外遥控接收等组成。
注意，电磁阀如果安放离单片机太近，将会造成无法正常工作，解决方法是:1)电磁阀远离单片机;2)加入电阻电容。
这里采用的是加入电阻电容的方法，这样方便把元器件集中，所做控制器也比较小。
智能浇花器的原理图如图2所示。
图2 智能浇花器原理图2(1 定时定量浇花方式定时定量浇花是每天规定的时间开始浇花，设置浇花时长，比如1分钟，1分钟后停止浇花。
具体硬件:安装了2个三位共阳数码管和1个两位共阳数码管，用以显示时间和浇花时间的长短。
按键控制时间调整和时间设置调整，并有一个按钮根据不同花卉所需水量的不同，设置浇花时间长短，在数码管上显示出来，1302芯片实现时间保持，断电时不影响时间。
这里可假设每天早上7点20分自动给花卉浇水，浇花时间为1分钟，到了早上的7点20分，单片机控制智能浇花器开始浇花，单片机p2(0引脚接继电器，继电器接电磁阀，电磁阀控制水流，到了7点20分，给单片机一个指令，setb02(0，三级管导通，这样继电器线圈有电流经过，对应的常开触点闭合，使得电磁阀线圈得电，此时电磁阀门由闭合变成断开，水流经过，给花卉浇水，1分钟时间到，给单片机一个指令clr p2(0，这样单片机p2(0引脚输出低电平，三极管截止，继电器线圈没有电流经过，常开触点恢复为断开，电磁阀线圈失电，此时电磁阀门闭合，水流停止。
这里的时间是显示在数码管上，通过按键控制，时间可调整，同时浇花的时间也可以通过按键设置，另外浇花时间的长短也可以通过按键调整。
同时加入1302芯片，为了断电时不影响时间正常，防止每次断电后都要重新调整是时间。
图3为定时定量浇花结构图。
图3 定时定量浇花结构图2(2 湿度控制浇花方式湿度传感器由湿度检测电路和声报警电路等部分组成。
RP1 为湿度下限预置湿度传感器点，RP2 为湿度上限预置点。
当土壤中的湿度处在预置的上下限湿度之间时，由于探头 a、h 间的土壤电阻值在规定范围内，c 点的电位低于 RPI 的滑动端电位(比较器同相输入端 )，故比较器 I 输出高电平，red 不发光;RP2 的滑动端电位低于 c 点电位，则比较器 II 输出高电平，green 也不发光。
若土壤的湿度达到或超过 RP2 设定的上限湿度时，ab 探头间电阻变小，从而探头分压减小，比较器 II 的同相输入端电位(c 点电位 )低于比较器反相端电位(RP2 滑动端电位 )，则比较器 II 翻转输出低电平，green 发光，同时 SS8550II 导通蜂鸣器发声，表示土壤湿度过大。
若土壤干燥达到或超过 RP1 设定的下限湿度时， a、b 探头间电阻增大，从而探头分压增大高于比较器 I 同相端电压(RP1 滑动端电位)，比较器 I 输出低电平，red 发光，同时 SS8550I 导通蜂鸣器发声，表示土壤湿度过小。
蜂呜器设计是便于用户设置报警点，当设置完毕可将电键 SP 断开，由下位机统一报错。
传感器探头 a、b 是由长 160 mm、直径为 5 mm 的两根不锈钢棒制成，相间 55 mm。
湿度传感器的硬件控制电路，埋在作物根部的土壤水分传感器监测湿度传感器根部土壤的水分，该传感器经检测电路将“湿度过高”和“湿度过低”信号经编码器传至主控制器，由主控制器决定控制状态。
“湿度过高”则停止灌溉;“湿度过低”则通过光电隔离、继电器控制接在水源的电磁阀。
当空气湿度较大时由空气湿度传感器经 A,D 转换反映到主控制器可暂缓灌溉。
当前系统状态可由显示电路显示出来，该系统也可由键盘手动设定灌溉时间。
通过按键设定湿度，这里选用的湿度传感器是LTM8901湿度传感器，LTM8901是一款专门为用户设计自身产品而提供的数字化温湿度探头，其湿度测量量程为1,,99,RH，分辨率为0(5,RH，测量精度为?3(0,RH(典型值);温度测量范围为-25,+60?，分辨率为0(062 5?，测量精度为?0(5?;响应时间典型值为5 s;工作电压范围为4(5,5(5 V。
LTM8901将测量结果直接输出为数字信号，通过“一线式总线”串行传送给单片机，不需要进行模数转换，减少了元件，简单方便。
利用LTM8901湿度传感器检测到湿度，传送到单片机进行处理，湿度显示在数码管上，当湿度低于设定值时，给单片机一个指令，sethp2(0，继电器线圈有电流经过，对应的常开触点闭合，使电磁阀线圈得电，此时电磁阀门由闭合变成断开，进行浇花，当等于或高于设定值时，clr p2(0，继电器线圈失电，对应常开触点断开，电磁阀线圈失电，阀门闭合，水无法流过，停止浇花。
湿度控制浇花结构如图4所示。
图4 湿度控制浇花结构图2(3 方式设定可以通过手按按键设定，按奇数次设定浇花方式为定时定量浇花，按偶数次，设定浇花方式为根据湿度浇花。
也可通过红外遥控设定浇花方式，发射用电视遥控器，接收电路用三位一体接收器接收信号，三位一体接收器的1脚接地，2脚接电源，3脚(信号脚)与单片机一个I,O引脚相连，信号来时进行解码，做出不同处理，一次接收到信号按定时定量浇花，再次接收到信号根据湿度浇花，根据按的次数，奇数次采用定时定量浇花方式，偶数次采用湿度控制浇花方式，这主要是针对不同的花卉。
接收到信号，发光二极管闪烁30 s。
蜂鸣器响10 s，用以提示。
3 程序设计3(1 程序设计思路1)方式设定通过检测按键按下次数来确定工作方式，设按下次数为n，第一次按下n=1，每次按下n加一，加到一定次数1 000，n从0开始，if(n=10000)(n=0);刚开始连接按键的引脚为高电平，一旦按下就变为低电平，通过检测高电平变为低电平的次数来检测是否按下;按下奇数次，采用定时定量浇花，偶数次采用通过检测湿度浇花，if(n,2=0)来判断，如果余数为O，说明偶数次，否则奇数次。
2)定时定量浇花先写出时间显示程序，再判断是否到了设定的浇花时间以及浇花时间长短。
程序里，c表示时，b表示分，a表示秒，w表示设置的时间长短。
首先时间没到的情况下，p2(0引脚为0(P2_0=0)，不浇水，当时间到了设定的时间(if(c==7&b==20,0<a,a<w))，开始浇水，等到了设定的浇水长短时间，p2(0引脚为0(P2_0=1;)，停止浇水，这里设定的浇水时间较短。
3)湿度检测浇水首先启动转换，读取LTM8901检测到的湿度，进行比较判断，最后执行。
3(2 流程图智能浇花器程序流程图如图6所示。
4 结论家庭智能浇花器的设计进行了硬件设计与程序分析。
家庭智能浇花器用处较广，改变程序还可作为可定时开关、宿舍灯光系统、温控塑料大棚等使用，此家庭智能浇花器，也可以用在智能浇灌草坪、蔬菜等，把水箱去掉，直接接水龙头即可。
系统设计的创新之处在于实现不同方式的自动浇花以及水管的可伸缩有助于改变花盆离水源的距离;在设计过程需要注意的问题是防止电磁阀吸合时使单片机复位，加入电阻和电容加以缓冲，在此系统中选用的电容为耐压400 V的。
