Q
XXXXXXXX有限公司企业标准
QXXJ02-2013
图样标注要求
2013-12-10发布2014-1-20实施
XXXXXXXX有限公司
图样标注要求
1 范围
本要求规定了本公司产品图样上材料标注、标准件标注、粗糙度标注、未注尺寸公差标注、表面处理标注等通用要求。

工装图样、工位器具图样参照使用。

2规范性引用文件
下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版
本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 710－2008 优质碳素结构钢热轧薄钢板和钢带
GB/T711-2008 优质碳素结构钢热轧厚钢板和钢带
GB/T 912-1989 碳素结构钢和低合金结构钢热轧冷钢板及钢带
GB/T3274-2007 碳素结构钢和低合金结构钢_热轧厚钢板和钢带
GB/T11251-2009 合金结构钢热轧厚钢板
GB/T 3280－2007 不锈钢冷轧钢板
GB/T11253-2007 碳素结构钢冷轧薄钢板及钢带
GB/T13237-91 优质碳素结构钢冷轧薄钢板和钢带
YB/T 5132-2007 合金结构钢薄钢板要求
GB/T 3091－2008 低压流体输送用焊接钢管
GB/T 8162－2008 结构用无缝钢管
GB/T12770－2002 机械结构用不锈钢焊接钢管
GB/T13793－1992 直缝电焊钢管
GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T699-1999 优质碳素结构钢
GB/T700-2006 碳素结构钢要求
GB/T3077-1999 合金结构钢
GB/T3078-2008 优质结构钢冷拉钢材
GB/T 1591-2008 低合金高强度结构钢
GB/T702-2008 热轧钢棒尺寸、外形、重量及允许偏差
GB/T905-1994 冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差GB/T 705-1989 热轧六角钢和八角钢尺寸、外形、重量及允许偏差GB/T706-2008 热轧型钢尺寸
GB/T908-2008 锻制钢棒尺寸、外形、重量和允许偏差
GB/T6782-2002 结构用冷弯空心型钢
GBT 1220-2007 不锈钢棒
GB/T4226-2009 不锈钢冷加工钢棒
GB/T17395-2008 无缝钢管尺寸、外形、重量及允许偏差
GB/T 4437.1-2000 铝及铝合金热挤压管第1部分无缝圆管
GB/T 3880.1-2006 一般工业用铝及铝合金板材、带材一般要求
GB/T3191-1998 铝及铝合金挤压棒材
GB/T5783-2000 粗牙全螺纹六角头螺栓
GB/T70.1-2008 内六角圆柱头螺钉
GB/T6170-2000 粗牙1型六角螺母
GB/T93-1987 标准型弹簧垫圈
GB/T97.1-2000 平垫圈A级
GB/T1804-2000 未注公差的线性和角度尺寸的公差
GB/T15055-1994 冲压件未注公差尺寸极限偏差
GB/T1184-1996 形状和位置公差未注公差值
GB/T13911-2008 金属镀覆和化学处理标识方法
3标注位置
3..1材料标注应在标题栏的材料栏内标注，允许在技术要求中标注。

3..2标准件标注应在明细表中的规格型号栏中标注，允许在视图上指引线上标注。

3..3粗糙度标注应在图面右上角栏内标注，允许在技术要求中标注。

3..4未注尺寸公差标注应在图面右上角栏内标注，允许在技术要求中标注。

3.5表面处理标注应在图面右上角栏内标注，允许在技术要求中标注。

4 标准方法 4.1材料标注 4.1.1钢板
钢板
技术条件标准—钢号规格标准
—厚度
4.1.2钢棒
圆钢 技术条件标准
—钢号规格标准
—直径
4.1.3型钢
六角钢
技术条件标准
—钢号规格标准—内切圆直径
方钢 技术条件标准—钢号规格标准—边长 扁钢 技术条件标准
—钢号规格标准—宽长⨯
角钢 技术条件标准
—钢号规格标准
—厚边长边长⨯⨯
槽钢
技术条件标准
—钢号规格标准
—厚宽长⨯⨯
工字钢 技术条件标准
—钢号规格标准—厚宽长⨯⨯
4.1.4钢管
钢管 钢号—直径×壁厚 类别标准
方管 钢号—直径×壁厚 类别标准(GB/T6782-2002) 4.1.5铝板
板 牌号—状态—厚度 铝板标准（GB/T 3880.1-2006） 4.1.6铝棒
棒 牌号—状态—直径 铝棒标准（GB/T 3191-1998）
4.1.7铝管
管牌号—状态—直径×壁厚铝管标准（GB/T 4437.1-2000）4.2标准件标注
名称—标准编号—规格
4.3粗糙度标注
4.3.1所有加工表面，不需精加工：
全部
允许省略全部两字。

4.3.2部分加工表面，不需精加工：
其余
4.3.3部分表面，不需加工：
其余
4.4未注尺寸公差标注
4.4.1机加工件未注尺寸公差GB/T1804-m 4.4.2钣金件未注尺寸公差GB/T15055-m 4.4.3焊接件未注尺寸公差GB/T1804-c 4.4.4机加工件未注形位公差GB/T1184-K 4.4.5钣金、焊接件未注形位公差GB/T1184-L 4.5表面处理标注
4.5.1不需表面处理不标；
4.5.2钢件表面镀锌：GB/T 9799-Fe/Zn25-c2C 4.5.3表面喷漆：喷涂X色X漆
4.5.4钢件表面发黑：发黑
5 材料标准
5.1钢板
5.2钢管
5.3圆钢
5.4六角钢
5.5型钢
5.6铝材。

合集下载

土地整理项目设计制图规范

土地整理项目设计制图规范

土地开发整理项目设计制图规范北京得力合环境工程技术有限公司目录1 前言为实现土地整理、复垦规划设计制图的标准化，依据《土地开发整理项目规划设计规范》、《土地开发整理项目制图标准》等技术标准和规范的要求，制定本规范。

本规范适用于本公司土地开发整理、复垦项目规划、可行性研究、工程设计工作。

土地整理图样应准确表达实际情况和规划设计的意图，并保证图面的质量。

土地整理、复垦规划设计的图例、图式，除应符合本规范外，未包括在本规范内且工作需要的还应符合国家现行的有关标准的规定。

2 术语和规范用词2.1 术语2.1.1 项目现状图反映项目区地形、土地利用现状及项目区基础设施现状的图件，简称现状图。

2.1.2 项目规划图反映规划后项目区土地利用布局和工程布局的图件，简称规划图。

2.1.3 单体工程设计图反映项目区工程结构、材料、指导施工等方面的图件。

包括建筑物设计图、沟渠道路断面图、机井柱状图、典型田块设计图及其它辅助图。

2.1.4 图例排列在图上适当位置、用于方便读图和使用的有关符号的解释。

2.1.5 图式规划图、现状图及工程设计图所遵循的式样。

包括图幅、图标、字体比例、地块注记及着色填充等。

2.1.6 图样在图纸上按照一定的规则、原理绘制的表示被绘制对象的位置、大小、构造、功能、原理、流程等的图。

2.1.7 地块是沟渠道路等控制的同一地类的最小单元。

2.1.8 图斑指按各土地利用分类标准将图中各类型用地填充相应颜色和线形，形成斑块状。

2.2 规范用词表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。

表示严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。

表示允许选择，在有条件时首先应这样做的用词：正面词采用“宜”或“可”，反面词采用“不宜”。

应按指定的标准、规范或其它规定执行的写法为“应按……执行”或“应符合……要求或规定”，如非必须按所指的标准、规范或其它规定执行的写法为“可参照……”。

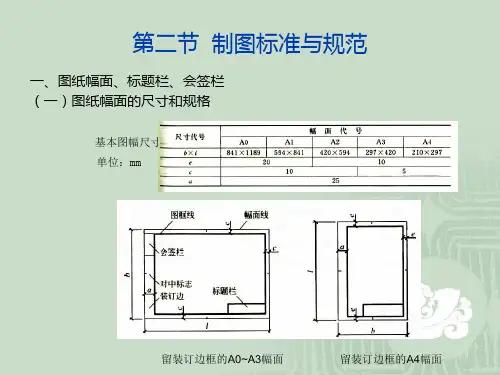

制图标准与规范
