建筑学部CAD 制图内部培训资料
快捷键小技巧：对象捕捉F3、正交模式F8、直线L 、圆C 、
缩放比例SC 、炸开:X 、偏移:O 、文本输入:T

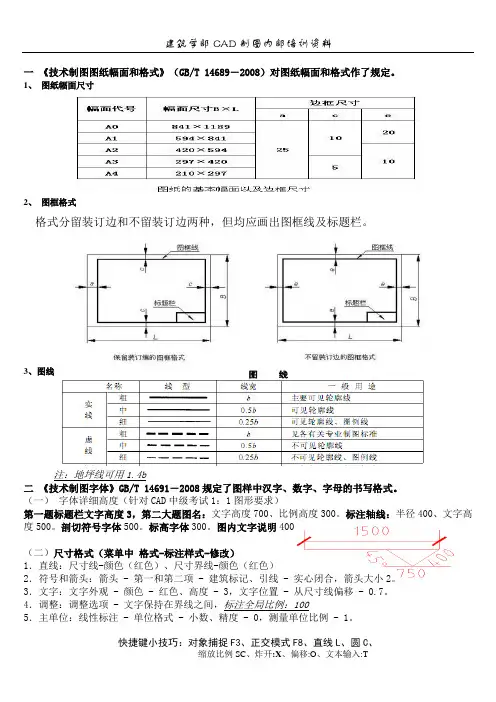

一 《技术制图图纸幅面和格式》（GB/T 14689－2008）对图纸幅面和格式作了规定。
1、 图纸幅面尺寸
2、 图框格式
格式分留装订边和不留装订边两种，但均应画出图框线及标题栏。
3、图线
注：地坪线可用1.4b
二 《技术制图字体》GB/T 14691－2008规定了图样中汉字、数字、字母的书写格式。
（一） 字体详细高度（针对CAD 中级考试1：1图形要求）
第一题标题栏文字高度3，第二大题图名：文字高度700、比例高度300。
标注轴线：半径400、文字高度500。
剖切符号字体500。
标高字体300。
图内文字说明400
（二）尺寸格式（菜单中 格式-标注样式-修改）
1．直线：尺寸线-颜色（红色）、尺寸界线-颜色（红色）
2．符号和箭头：箭头 - 第一和第二项 - 建筑标记、引线 - 实心闭合，箭头大小2。
3．文字：文字外观 - 颜色 - 红色、高度 - 3，文字位置 - 从尺寸线偏移 - 0.7。
4．调整：调整选项 - 文字保持在界线之间，标注全局比例：100
5．主单位：线性标注 - 单位格式 - 小数、精度 - 0，测量单位比例 - 1。
产品图样基本要求2012-02-15发布2012-03-01实施前言产品图样是产品制作的重要依据。
产品图样的正确与否，直接关系到产品的质量。
Q/XW J10001-2012产品图样基本要求1 范围本标准规定了采用计算机辅助设计绘制的产品图样的总则、数据选择与处理规则、单位、制图规则、互换性要素、焊缝表示、材料标注、表面保护、图样绘制、技术要求的书写。
本标准适用于采用计算机辅助设计绘制的产品图样。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法GB/T 221-2000 钢铁产品牌号表示方法GB/T 321-2005 优先数和优先数系GB/T 324-1988 焊缝符号表示法GB/T 1182-1996 形状和位置公差通则、定义、符号和图样表示法GB/T 1184-1996 形状和位置公差未注公差值GB/T 1250-1989 极限数值的表示方法和判定方法GB/T 1800.2-1998 极限与配合基础第2部分:公差、偏差和配合的基本规定GB/T 1800.3-1998 极限与配合基础第3部分:标准公差和基本偏差数值表GB/T 1800.4-1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/T 1801-1999 公差与配合公差带和配合的选择GB/T 1803-2003 公差与配合尺寸至18mm孔、轴公差带GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB 3100-1993 国际单位制及其应用GB/T 3672.1-2002 橡胶制品的公差第1部分:尺寸公差GB/T 3672.2-2002 橡胶制品的公差第2部分:几何公差GB/T 4457.5-1984 机制制图剖面符号GB/T 4458.1-2002 机械制图图样画法视图GB/T 4458.2-2003 机械制图装配图中零部件的序号及其编排方法GB/T 4458.4-2003 机械制图尺寸注法1Q/XW J10001-2012 GB/T 4458.5-2003 机械制图尺寸公差与配合的注法GB/T 4458.6-2002 机械制图图样画法剖视图和断面图GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2-2003 机械制图齿轮表示法GB/T 4459.3-2000 机械制图花键表示法GB/T 4459.4-2003 机械制图弹簧表示法GB/T 4459.5-1999 机械制图中心孔表示法GB/T 4459.6-1996 机械制图动密封圈表示法GB/T 4459.7-1998 机械制图滚动轴承表示法GB/T 4656.1-2000 技术制图棒料、型材及其断面的简化表示方法GB/T 5185-2005 焊接及相关工艺方法代号GB/T 5371-2004 极限与配合过盈配合的计算和选用GB/T 5847-2004 尺寸链计算方法GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9575-2003 橡胶、塑料软管内径尺寸和长度公差GB/T 11334-2005 产品几何量技术规范(GPS)圆锥公差GB/T 12212-1990 技术制图焊缝符号的尺寸比例及简化表示法GB/T 12360-2005 产品几何量技术规范(GPS)圆锥配合GB/T 13319-2003 产品几何量技术规范(GPS)几何公差位置度公差注法GB/T 13911-1992 金属镀覆和化学处理表示方法GB/T 13914-2002 冲压件尺寸公差GB/T 13915-2002 冲压件角度公差GB/T 13916-2002 冲压件形状和位置未注公差GB/T 14486-1993 工程塑料模塑塑料件尺寸公差GB/T 14689-1993 技术制图图纸幅面和格式GB/T 14690-1993 技术制图比例GB/T 15755-1995 圆锥过盈配合的计算和选用GB/T 16671-1996 形状和位置公差最大实体要求、最小实体要求和可逆要求GB/T 16675.1-1996 技术制图简化表示法第一部分:图样画法GB/T 16675.2-1996 技术制图简化表示法第二部分:尺寸注法2Q/TH J10001-2012 GB/T 16892-1997 形状和位置公差非刚性零件注法GB/T 17773-1999 形状和位置公差延伸公差带及其表示法GB/T 17851-1999 形状和位置公差基准和基准体系GB/T 17852-1999 形状和位置公差轮廓的尺寸和公差注法GB/T 18035-2000 贵金属及其合金牌号表示方法GB/T 19804-2005 焊接结构的一般尺寸公差和形位公差QC/T 266-1999 汽车零件未注公差尺寸的极限偏差一般要求QC/T 267-1999 汽车切削加工零件未注公差尺寸的极限偏差QC/T 268-1999 汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T 269-1999 汽车铸造零件未注公差尺寸的极限偏差QC/T 270-1999 汽车钢模锻造零件未注公差尺寸的极限偏差QC/T 484-1999 汽车油漆涂层QC/T 490-2000 车身制图QC/T 625-1999 汽车用涂镀层和化学处理层QC/T 29017-1991 汽车模制塑料零件未注公差尺寸的极限偏差QC/T 29087-1992 汽车焊接加工零件未注公差尺寸的极限偏差3 总则3.1 图样必须按照现行国家标准、行业标准及其他相关标准或规定绘制，达到正确、完整、统一、清晰。
工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。
工程制图是一门综合性较强的学科，包括了很多知识点。
本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。
一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。
2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。
3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。
其中建筑制图是指为建筑设计所准备的图样。
机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。
水利工程制图是指水利工程、水电工程和排水工程的图样等。
二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。
2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。
不同的工程制图需要选择不同的绘图材料。
3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。
使用制图软件能够提高绘图效率和质量。
三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。
图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。
2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。
尺寸标准的目的是确保图样尺寸的准确性和可读性。
3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。
四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。
正确选择和使用线条是很重要的。
常见的线条有实线、虚线、点线等。
会签记录1 范围产品设计和开发过程中所产生的全部技术文档。
2 参考标准JB/T 5054.4-2000 《产品图样及设计文件编号原则》SJ/T 207 -1999 《设计文件管理制度》XLT-TS-RD-002 《模具、工装和治具编号标准》3 基本原则3.1 所有编号由一组代码构成。
