【CN109890114A】一种光强检测控制装置【专利】

  • 格式：pdf
  • 大小：667.27 KB
  • 文档页数：16

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910299503.6
(22)申请日 2019.04.15
(71)申请人 无锡科技职业学院
地址 214028 江苏省无锡市新区新锡路8号
(72)发明人 苏蓓蓓　阚永恒　杜亮　丁兰华　
(74)专利代理机构 苏州友佳知识产权代理事务
所(普通合伙) 32351
代理人 储振
(51)Int.Cl.
H05B 37/02(2006.01)
(54)发明名称一种光强检测控制装置(57)摘要本发明提供了一种光强检测控制装置，包括：通信模块、控制处理电路、单片机模块、光照传感器模块以及供电模块；单片机模块由单片机最小系统及程序下载电路P2组成；控制处理电路由按键电路及继电器控制电路组成；光照传感器模块采集环境的实时光强数据并发送至单片机模块，通过单片机模块对环境的实时光强数据与光强设定阈值进行比较，以确定是否通过控制处理电路执行导通或者闭合操作。

本发明所揭示的一种光强检测控制装置，实现了根据环境的光强自动开关照明装置的技术效果，同时也可通过客户端执行开关照明装置的操作，并实现了对多个
照明装置进行集中控制。

权利要求书2页 说明书7页 附图6页CN 109890114 A 2019.06.14
C N 109890114
A
权　利　要　求　书1/2页CN 109890114 A
1.一种光强检测控制装置(100)，其特征在于，包括：
通信模块(5)、控制处理电路(4)、单片机模块(3)、光照传感器模块(2)，以及为通信模块(5)、控制处理电路(4)、单片机模块(3)及光照传感器模块(2)供电的供电模块(1)；
所述供电模块(1)由自锁按键开关S1、向单片机模块(3)输出3.3V工作电压的第一电压转化电路U1及向通信模块(5)输出3.3V工作电压的第二电压转化电路U4组成；
所述单片机模块(3)由单片机最小系统及程序下载电路P2组成；
所述控制处理电路(4)由按键电路及继电器控制电路组成；
所述光照传感器模块(2)采集环境的实时光强数据并发送至单片机模块(3)，通过单片机模块(3)与光强设定阈值进行比较，以确定是否通过控制处理电路(4)执行导通或者闭合操作。

2.根据权利要求1所述的光强检测控制装置，其特征在于，所述光强检测控制装置还包括：与通信模块(5)建立无线通讯的客户端(6)；
所述客户端(6)选自上位机或者应用程序。

3.根据权利要求1或者2所述的光强检测控制装置，其特征在于，所述单片机最小系统包含型号为STM32F103C8T6的单片机U3、时钟电路与复位电路。

4.根据权利要求3所述的光强检测控制装置，其特征在于，所述光照传感器模块(2)选自BH1750光传感器P1；
所述BH1750光传感器P1将环境的实时光强数据发送至单片机U3所配置的PA4管脚与PA5管脚。

5.根据权利要求3所述的光强检测控制装置，其特征在于，所述STM32F103C8T6芯片的工作电压输入管脚与GND管脚之间设置隔离电容。

6.根据权利要求3所述的光强检测控制装置，其特征在于，所述控制处理电路(4)由两组独立的按键电路及继电器控制电路组成。

7.根据权利要求6所述的光强检测控制装置，其特征在于，所述继电器控制电路包括：继电器、续流二极管、三极管、第一限流电阻及报警电路；
继电器的一端连接外部电源，继电器的另一端连接三极管的集电极，三极管的基极第一连接限流电阻并与单片机模块(3)连接，三极管的发射极接地；
所述续流二极管连接在外部电源与三极管的集电极之间，并在所述续流二极管的两端旁接报警电路；
所述报警电路由串联的发光二极管及第二限流电阻组成。

8.根据权利要求3所述的光强检测控制装置，其特征在于，所述通信模块(5)采用型号为ESP8266的WIFI模块U2，所述ESP8266芯片的复位端与单片机U3的复位电路连接。

9.根据权利要求3所述的光强检测控制装置，其特征在于，所述光强检测控制装置还包括：程序下载电路P2；
所述程序下载电路P2配置PA9管脚、PA10管脚与BOOT0管脚；
所述PA9管脚与PA10管脚分别与单片机U3的USART1_TX管脚及USART11_RX管脚连接，以通过所述PA9管脚及PA10管脚向单片机U3基于串口协议写入或者修改单片机U3中的光强设定阈值。

10.根据权利要求8所述的光强检测控制装置，其特征在于，所述光强检测控制装置还
2。

合集下载

一种光学检测装置及其工作方法[发明专利]

一种光学检测装置及其工作方法[发明专利]

专利名称：一种光学检测装置及其工作方法
专利类型：发明专利
发明人：刘楠梅,越方禹,李川涛,杨博,杨积顺,于敏,胡伟锋,范灵灵,邵青
申请号：CN202111265935.9
申请日：20211028
公开号：CN113984663A
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本发明提供了一种光学检测装置及其工作方法，其中，光学检测装置用于检测静脉壶中血液的状态，包括：壳体，用于套设在静脉壶外侧；光检测组件，设于壳体上，光检测组件包括第一发光模块和第一感光模块，在检测时，第一发光模块发出的光线穿过静脉壶后由第一感光模块接收，第一感光模块根据接收到的透射光线输出透射检测信号；处理模块，与光检测组件电连接，用于根据透射检测信号判断静脉壶中血液的状态。

该检测装置能够准确分析出静脉壶内的血液状态，及时准确地识别出静脉壶中的早期凝血反应，降低护士巡查压力，减少严重凝血的发生。

申请人：中国人民解放军海军特色医学中心,华东师范大学
地址：200052 上海市长宁区淮海西路338号
国籍：CN
代理机构：上海华诚知识产权代理有限公司
代理人：彭楷茵
更多信息请下载全文后查看。

【CN109813444A】一种检测精度高的具有保护功能的红外线测温装置【专利】

【CN109813444A】一种检测精度高的具有保护功能的红外线测温装置【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910139333.5(22)申请日 2019.02.25(71)申请人 深圳市奈士迪技术研发有限公司地址 518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(72)发明人 李玉盛　(51)Int.Cl.G01J 5/04(2006.01)G01J 5/02(2006.01)B08B 1/04(2006.01)(54)发明名称一种检测精度高的具有保护功能的红外线测温装置(57)摘要本发明涉及一种检测精度高的具有保护功能的红外线测温装置，包括主体、把手、开关、透镜和检测头，所述主体水平设置，所述把手设置在主体一侧的底部，所述透镜竖向设置在主体的远离把手的一侧，所述检测头设置在主体内，所述主体内设有检测系统，所述开关设置在把手的靠近透镜的一侧，所述主体上设有保护机构和清洁机构，所述保护机构包括保护组件、动力组件和连接组件，所述保护组件包括保护板、连接块、定滑轮、传动杆和固定轴，该检测精度高的具有保护功能的红外线测温装置通过保护机构实现了保护透镜的功能，不仅如此，还通过清洁机构实现了清除透镜上灰尘的功能。

权利要求书2页 说明书5页 附图5页CN 109813444 A 2019.05.28C N 109813444A权　利　要　求　书1/2页CN 109813444 A1.一种检测精度高的具有保护功能的红外线测温装置，包括主体(1)、把手(2)、开关(3)、透镜(4)和检测头(5)，所述主体(1)水平设置，所述把手(2)设置在主体(1)一侧的底部，所述透镜(4)竖向设置在主体(1)的远离把手(2)的一侧，所述检测头(5)设置在主体(1)内，所述主体(1)内设有检测系统，所述开关(3)设置在把手(2)的靠近透镜(4)的一侧，其特征在于，所述主体(1)上设有保护机构和清洁机构；所述保护机构包括保护组件、动力组件和连接组件，所述保护组件包括保护板(6)、连接块(7)、定滑轮(8)、传动杆(9)和固定轴(10)，所述保护板(6)竖向设置，所述保护板(6)与透镜(4)正对设置，所述保护板(6)与透镜(4)抵靠，所述连接块(7)固定在保护板(6)顶部的靠近主体(1)的一侧，所述定滑轮(8)设置在连接块(7)和主体(1)之间，所述定滑轮(8)固定在主体(1)的顶部，所述定滑轮(8)与保护板(6)的靠近主体(1)的一侧抵靠，所述固定轴(10)水平设置在保护板(6)的靠近主体(1)的一侧，所述固定轴(10)的两端到保护板(6)的距离相等，所述固定轴(10)与连接块(7)固定连接，所述传动杆(9)竖向设置，所述传动杆(9)套设在固定轴(10)上，所述连接组件设置在透镜(4)的下方，所述动力组件与传动杆(9)传动连接；所述清洁机构包括清洁组件和两个辅助组件，所述清洁机构包括清洁箱(11)、清洁电机(12)、传动轴(13)、清洁盘(14)、驱动齿轮(15)和两个支撑块(16)，所述保护板(6)上设有通孔，所述清洁盘(14)与通孔匹配，所述清洁盘(14)设置在通孔内，所述清洁盘(14)的靠近主体(1)的一侧与保护板(6)的靠近主体(1)的一侧处于同一平面，所述清洁箱(11)设置在保护板(6)的远离主体(1)的一侧，两个支撑块(16)分别设置在清洁盘(14)的上方和下方，所述清洁箱(11)通过支撑块(16)与保护块固定连接，所述清洁电机(12)固定在清洁箱(11)的内壁上，所述传动轴(13)水平设置，所述清洁箱(11)与传动轴(13)的一端传动连接，所述清洁盘(14)安装在传动轴(13)的另一端，所述清洁箱(11)的靠近主体(1)的一侧套设在传动轴(13)上，所述驱动齿轮(15)设置在清洁箱(11)和清洁盘(14)之间，所述驱动齿轮(15)安装在传动轴(13)上，所述驱动齿轮(15)与辅助组件传动连接，两个辅助组件分别设置在传动轴(13)的上方和下方。

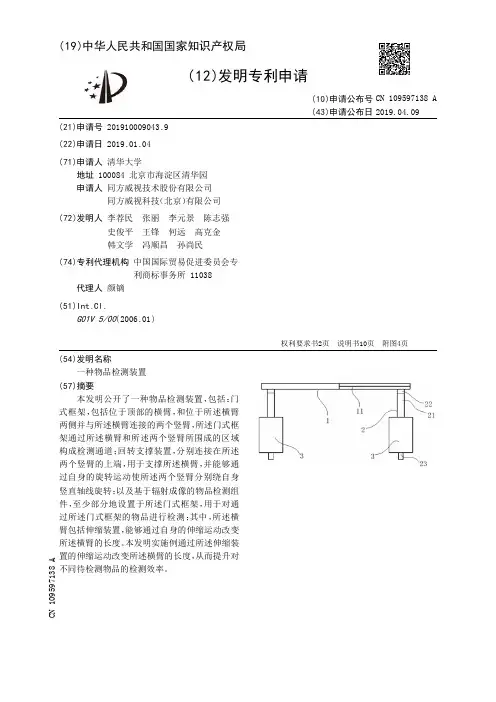

【CN109597138A】一种物品检测装置【专利】
