延时控制电路及其应用

长脉冲延时电路
长脉冲延时电路是一种特殊的脉冲电路，主要用于产生持续时间较长的脉冲信号。

这种电路在许多应用中都很有用，如定时器、报警器、电子开关等。

长脉冲延时电路的基本原理是通过电子元件的开关状态来控制脉冲的持续时间。

常见的电子元件包括晶体管、场效应管等。

这些元件在开关状态下的工作原理是将脉冲信号的幅度放大或缩小，以产生所需的脉冲宽度。

长脉冲延时电路的特点是能够产生持续时间较长的脉冲信号，通常在毫秒级甚至秒级。

这种电路的另一个特点是能够通过调节电阻、电容等元件的参数来改变脉冲的宽度，从而实现脉冲信号的延时和定时功能。

在实际应用中，长脉冲延时电路可以用于控制各种电子设备的开关状态，如电机、灯光等。

例如，在智能家居系统中，长脉冲延时电路可以用于控制窗帘的自动开关、调节灯光亮度和色温等。

此外，长脉冲延时电路还可以用于实现定时器和报警器的功能，如在特定时间自动开启或关闭设备、检测设备故障或异常情况等。

总之，长脉冲延时电路是一种功能强大、应用广泛的脉冲电路。

通过调节电路参数和元件组合，可以生成各种持续时间和宽度的脉冲信号，以满足不同应用的需求。

在智能家居、工业自动化等领域，长脉冲延时电路将成为实现智能化控制的重要手段之一。

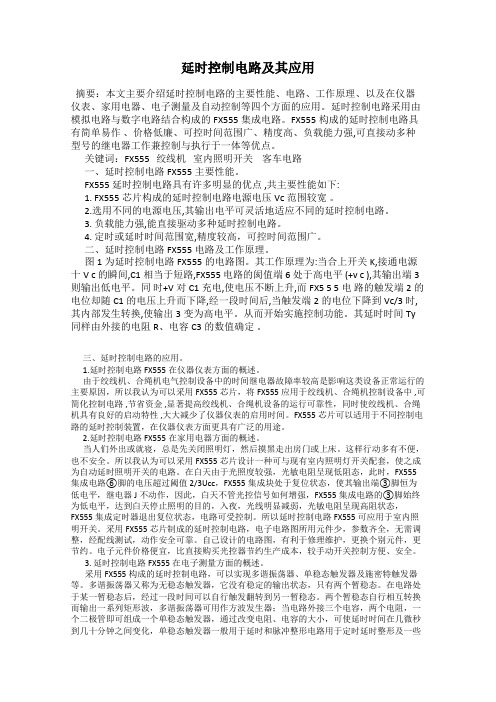

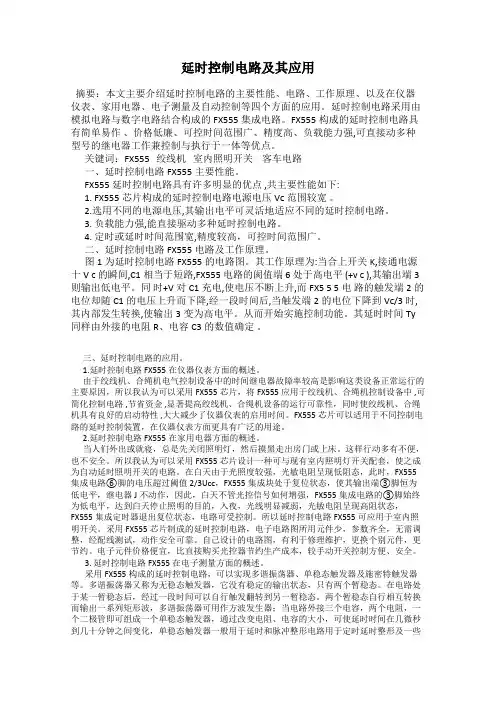

延时控制电路及其应用摘要：本文主要介绍延时控制电路的主要性能、电路、工作原理、以及在仪器仪表、家用电器、电子测量及自动控制等四个方面的应用。

延时控制电路采用由模拟电路与数字电路结合构成的FX555集成电路。

FX555构成的延时控制电路具有简单易作、价格低廉、可控时间范围广、精度高、负载能力强,可直接动多种型号的继电器工作兼控制与执行于一体等优点。

关键词：FX555 绞线机室内照明开关客车电路一、延时控制电路FX555主要性能。

FX555延时控制电路具有许多明显的优点 ,共主要性能如下:1. FX555芯片构成的延时控制电路电源电压Vc范围较宽。

2.选用不同的电源电压,其输出电平可灵活地适应不同的延时控制电路。

3. 负载能力强,能直接驱动多种延时控制电路。

4. 定时或延时时间范围宽,精度较高，可控时间范围广。

二、延时控制电路FX555电路及工作原理。

图1为延时控制电路FX555的电路图。

其工作原理为:当合上开关K,接通电源十V c 的瞬间,C1相当于短路,FX555 电路的阂值端 6 处于高电平 (+v c ),其输出端3 则输出低电平。

同时+V对C1充电,使电压不断上升,而FX5 5 5电路的触发端2的电位却随C1的电压上升而下降,经一段时间后,当触发端2的电位下降到Vc/3 时,其内部发生转换,使输出3变为高电平。

从而开始实施控制功能。

其延时时间Ty 同样由外接的电阻R、电容C3的数值确定。

三、延时控制电路的应用。

1.延时控制电路FX555在仪器仪表方面的概述。

由于绞线机、合绳机电气控制设备中的时间继电器故障率较高是影响这类设备正常运行的主要原因，所以我认为可以采用FX555芯片，将FX555应用于绞线机、合绳机控制设备中 ,可简化控制电路 ,节省资金 ,显著提高绞线机、合绳机设备的运行可靠性，同时使绞线机、合绳机具有良好的启动特性 ,大大减少了仪器仪表的启用时间。

FX555芯片可以适用于不同控制电路的延时控制装置，在仪器仪表方面更具有广泛的用途。

555延时电路概述555延时电路是一种常用的定时和延时控制电路，它由一颗双稳态多谐振荡器芯片555和外部电路组成。

本文将介绍555延时电路的原理、工作方式和应用场景。

原理555延时电路的核心是一颗555芯片，它由电压比较器、触发器、RS触发锁存器和双稳态多谐振荡器组成。

555芯片具有两个电平稳定状态：低电平稳定和高电平稳定。

通过控制外接电路的电阻、电容和电压来改变输出信号的状态和延时时间。

工作方式555延时电路有两种工作方式：单稳态和多谐振荡。

单稳态单稳态工作方式下，输出信号在输入触发脉冲后，经过一段时间延迟后返回初始稳定状态。

当输入触发脉冲到来时，触发器的输出翻转，输出信号从高电平稳定状态转变为低电平稳定状态，经过设定的延时时间后再次翻转返回高电平稳定状态。

多谐振荡多谐振荡工作方式下，输出信号在输入触发脉冲作用下，从一个稳定状态切换到另一个稳定状态，并在两个稳定状态之间以一定的频率来回切换。

通过调整外接电路的电阻和电容以及控制电压，可以改变输出信号的频率和占空比。

应用场景555延时电路由于其简单的原理和灵活的工作方式，被广泛应用于各种电子设备和电路中。

定时器555延时电路可以被用作定时器，常用于定时开关、定时报警和定时浇花等场景。

通过调整延时时间，可以轻松实现不同时间间隔的定时功能。

脉冲发生器555延时电路可以被用作脉冲发生器，常用于产生特定频率和时序的脉冲信号。

它在通信设备、测量仪器和数字电路中得到广泛应用。

翻转器555延时电路还可以被用作翻转器，将输入信号的电平状态从高变低或从低变高。

它常用于计数器、频率分频器和触发器等电路中。

涓流充电555延时电路可以被用作涓流充电器，将电流控制在一定的范围内以充电。

它在电池充电、电容充电和LED调光等应用中起到关键作用。

总结555延时电路是一种常用的定时和延时控制电路，具有双稳态多谐振荡器的特点。

它的工作方式包括单稳态和多谐振荡，可以广泛应用于定时器、脉冲发生器、翻转器和涓流充电等领域。

时间继电器典型电路引言时间继电器是一种常用的自动控制装置，它通过控制电路的开关状态，实现对电器设备的定时控制。

时间继电器典型电路是指在实际应用中常见的时间继电器电路，本文将介绍几种常见的时间继电器典型电路及其工作原理。

一、基本的时间继电器电路1.1 延时断电电路延时断电电路是一种常见的时间继电器电路，它可以在设定的延时时间后自动切断电源。

该电路通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器切断电源。

这种电路常用于定时关闭设备或延时断电的场合，如定时关闭灯光或空调等。

1.2 延时通电电路延时通电电路是另一种常见的时间继电器电路，它可以在设定的延时时间后自动接通电源。

该电路通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器接通电源。

这种电路常用于定时启动设备或延时通电的场合，如定时启动电机或加热器等。

二、复杂的时间继电器电路2.1 循环定时电路循环定时电路是一种能够自动循环定时的时间继电器电路。

它通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路可以设置循环定时的时间间隔，触发电路在每次计时结束后将继电器切断电源，并重新开始计时。

这种电路常用于循环控制设备的工作时间，如定时循环喷水或循环控制灯光的亮灭。

2.2 延时保持电路延时保持电路是一种能够在设定的延时时间内保持继电器状态的时间继电器电路。

它通常由一个计时电路、一个触发电路和一个继电器组成。

计时电路根据设定的延时时间生成一个脉冲信号，触发电路在接收到脉冲信号后将继电器切断电源，并在设定的延时时间内保持继电器状态。

这种电路常用于需要在设定的时间内保持继电器状态的场合，如延时断电后自动恢复电源。

三、时间继电器电路的工作原理时间继电器电路的工作原理是通过控制电路的开关状态，实现对电器设备的定时控制。

简单的继电器延时5秒电路继电器是一种用电信号控制电磁铁吸合以切换电路的电器元件。

它广泛应用于自动化控制领域，其中之一就是延时电路的实现。

本文将介绍一种简单的继电器延时5秒电路。

一、延时电路的原理延时电路是通过控制继电器的动作时间来实现一定的延时效果。

一般情况下，继电器的动作时间由电容器充放电的时间决定。

当电容器充电到一定程度时，继电器吸合，电路闭合；当电容器放电完毕时，继电器松开，电路断开。

二、继电器延时5秒电路的设计继电器延时5秒电路的设计思路是利用电容器充放电的时间来实现延时效果。

下面是一种常见的继电器延时5秒电路设计方案。

1. 电源电压选择选择适当的电源电压。

在继电器的规格参数中，一般会标明适用的电源电压范围，我们需要根据具体的需求来选择合适的电源电压。

2. 继电器选择根据需要延时的时间和控制电路的电流来选择适合的继电器。

一般来说，继电器的规格参数中会标明最大的控制电流和最小的动作时间，我们需要根据实际情况来选择。

3. 电容器选择根据继电器的动作时间来选择合适的电容器。

根据电容器的充电时间公式可以计算出所需的电容器容值。

电容器的容值越大，充电时间越长，延时效果越明显。

4. 电阻选择根据电容器的容值和电源电压来选择合适的电阻。

电阻的阻值越大，电容器充电时间越长。

5. 电路连接按照设计方案连接电路。

将电容器、继电器和电阻依次连接起来，形成一个延时电路。

在电路中加入合适的开关，便于控制电路的通断。

三、继电器延时5秒电路的工作原理当电路通电时，电容器开始充电。

电容器充电到一定程度时，继电器吸合，电路闭合。

此时，延时电路开始计时。

在延时过程中，电容器继续充电。

当电容器充电到一定程度时，继电器保持吸合状态，电路仍然闭合。

直到延时时间达到5秒，电容器充电完毕。

延时时间到达后，电容器开始放电。

电容器放电完毕后，继电器松开，电路断开。

四、继电器延时5秒电路的应用场景继电器延时5秒电路可以应用于各种需要延时操作的场景。

rc延时mos开关电路解释说明以及概述1. 引言1.1 概述RC延时MOS开关电路是一种常见的电子元件，主要用于实现电路中的延时控制功能。

通过合理调节RC参数，可以控制信号在电路中传输的时间延迟，从而达到控制开关状态的目的。

该电路具有简单、可靠、稳定等特点，在各个领域都有广泛应用。

1.2 文章结构本文将首先介绍RC延时MOS开关电路的工作原理和电路组成，然后详细说明其在各个应用场景中的具体应用。

接着，我们将解释说明RC延时MOS开关电路相较于其他延时控制方法的特点和优势，包括其在延时控制效果、芯片尺寸和功耗优化以及抗干扰能力方面的表现。

随后，我们将进行实验验证，并展示实验结果，并对结果进行分析与讨论。

最后，在结论部分总结回顾了本文的主要要点，并对RC延迟MOS开关电路未来研究方向进行了展望。

1.3 目的本文旨在给读者提供一个全面深入了解RC延时MOS开关电路的文章。

通过对该电路的工作原理和特性的介绍，读者将能够更好地理解其在实际应用中的作用和优势。

同时，通过实验验证和结果分析，读者还可以对RC延时MOS开关电路进行实际操作和观察，从而更好地理解其在实际应用中的表现。

希望本文能够为相关领域的研究人员和工程师提供有益的参考，并推动该领域的进一步发展与创新。

2. RC延时MOS开关电路:2.1 工作原理:RC延时MOS开关电路是一种基于RC延迟电路和金属氧化物半导体场效应晶体管（MOSFET）的组合电路。

它利用RC时间常数来实现对MOSFET的控制和操作。

在RC延时MOS开关电路中，输入信号经过一个串联的电阻（R）和电容（C）网络，这个网络被称为RC延迟电路。

当输入信号的频率高于RC时间常数，即大于1/(2πRC)，信号可以忽略不计，从而使得MOSFET导通，并将输出与输入直接连接。

而当输入信号的频率低于RC时间常数时，由于信号被逐渐放大、相移和反转，MOSFET处于关闭状态，输出将与地相连。

2.2 电路组成:RC延时MOS开关电路由以下元件组成：- 一个金属氧化物半导体场效应晶体管(MOSFET)。

延时开关电路原理延时开关电路原理延时开关电路是一种常用的电子控制器件，其工作原理是通过延时芯片或计时器芯片来实现对开关的控制。

该电路在实际生产和生活中应用广泛，如灯光控制、自动化设备、安防系统等领域。

一、延时开关电路的基本组成1. 延时芯片或计时器芯片：该芯片是整个延时开关电路的核心部分，它能够根据外部输入信号进行计时，并在设定时间后输出相应的信号。

2. 信号输入模块：该模块主要负责将外部信号输入到延时芯片中进行处理，通常包括触发器、传感器等。

3. 控制输出模块：该模块主要负责将延时芯片输出的信号转换为控制信号，以实现对被控制设备的控制。

二、不同类型的延时开关电路1. 单稳态触发器型延时开关电路：这种类型的电路使用单稳态触发器作为输入模块，通过改变单稳态触发器中RC元件的参数来实现不同时间长度的延迟。

该型电路具有简单、稳定的特点，但是无法实现自动复位。

2. 555计时器型延时开关电路：这种类型的电路使用555计时器作为核心芯片，通过改变外部元件的参数来实现不同时间长度的延迟。

该型电路具有灵活、可靠的特点，但是需要对外部元件进行精确调整。

3. 基于单片机的延时开关电路：这种类型的电路使用单片机作为核心芯片，通过编写程序来实现不同时间长度的延迟。

该型电路具有高度可编程性和灵活性，但是需要专业知识和较高技术水平。

三、延时开关电路的工作原理1. 单稳态触发器型延时开关电路工作原理：当外部信号输入到单稳态触发器中时，触发器会产生一个短暂的输出信号。

同时，RC元件开始充电或放电，并且在一定时间内保持输出高电平或低电平。

当RC元件充满或放空后，触发器会自动复位并停止输出信号。

2. 555计时器型延时开关电路工作原理：当外部信号输入到555计时器中时，计时器会根据外部元件参数进行计数，直到达到设定时间后输出一个脉冲信号。

同时，计时器会自动复位并重新开始计数。

3. 基于单片机的延时开关电路工作原理：当外部信号输入到单片机中时，单片机会根据编写的程序进行处理，并在设定时间后输出控制信号。

简单的继电器延时5秒电路1. 引言继电器是一种常用的电子元件，用于控制大电流或高压的设备。

在实际应用中，我们经常需要对信号进行延时处理，以实现一些特定功能。

本文将介绍一个简单的继电器延时5秒电路，通过该电路可以实现对信号的延时控制。

2. 延时原理在本设计中，我们采用了一个非常简单而有效的方法来实现延时功能。

这个方法基于RC（Resistor-Capacitor）延时电路原理。

RC延时电路由一个电阻和一个电容组成，其工作原理是通过充放电过程来实现时间延迟。

当输入信号到达继电器控制端口时，继电器将立即闭合，并且开始充放电过程。

在充放电过程中，通过调整电阻和电容的数值可以控制充放电的时间常数。

当充放电时间达到一定值后，继电器将断开，并且输出信号被关闭。

3. 详细设计步骤3.1 所需材料•继电器•1kΩ 金属膜固定型或碳膜固定型电阻•100μF 电解电容•10μF 电解电容•开关按钮•LED灯•面包板•连接线3.2 电路图下图是延时5秒电路的原理图：3.3 步骤1.将继电器放置在面包板上，确保引脚与面包板的连接良好。

2.在面包板上连接如下元件：一个1kΩ的固定型电阻，一个100μF的电解电容和一个10μF的电解电容。

3.将开关按钮连接到继电器的控制端口，并将LED灯连接到继电器的输出端口（触点）。

4.连接面包板上的元件，确保所有连线正确无误。

5.检查所有连接是否牢固，并确认没有短路或接触不良情况。

6.打开开关按钮，观察LED灯是否在延时5秒后熄灭。

4. 实验结果与分析经过实际测试，我们发现在按下开关按钮后，LED灯会立即点亮，并且持续亮着约5秒钟。

之后，LED灯会自动熄灭。

这表明我们成功地实现了继电器延时5秒的功能。

5. 总结通过本文的介绍，我们了解了一个简单而有效的继电器延时5秒电路设计。

该电路利用RC延时电路原理，通过充放电过程来实现时间延迟。

我们详细介绍了设计步骤，并提供了相应的电路图和实验结果。

硬件延时电路硬件延时电路是一种用于控制和调整电信号传输延迟的电路。

它常常应用于需要精确同步和时间控制的电子设备中，如通信系统、计算机网络、测量仪器等。

本文将详细介绍硬件延时电路的工作原理、应用场景以及优缺点等方面。

一、工作原理硬件延时电路通过控制电信号的传输速度和路径，实现对信号传输延迟的调整。

它通常由时钟信号发生器、延时单元、选择器和缓冲器等组成。

在工作时，时钟信号发生器产生一个稳定的时钟信号，作为整个电路的同步信号源。

延时单元接受输入信号，并根据设定的延时时间，延迟输出信号。

选择器根据控制信号选择输入信号或延迟后的输出信号，并将其传输给下一级电路。

缓冲器则用于增强信号的驱动能力，确保信号的传输质量。

二、应用场景硬件延时电路在许多领域都有广泛的应用。

以下是一些常见的应用场景：1. 通信系统：在通信系统中，硬件延时电路用于调整信号的到达时间，以确保数据的同步和可靠传输。

例如，在移动通信系统中，基站之间需要进行时隙同步，硬件延时电路可实现对时隙的精确控制。

2. 计算机网络：在计算机网络中，硬件延时电路用于实现数据包的延迟控制和时序同步。

例如，在以太网中，延时电路可用于控制数据包的发送时间，以避免数据冲突和碰撞。

3. 测量仪器：在科学实验和工程测量中，硬件延时电路用于控制测试信号的到达时间，以确保实验数据的准确性和可重复性。

例如，在声学测量中，延时电路可用于调整声音信号的传播时间，以实现定位和距离测量。

三、优缺点硬件延时电路具有以下优点：1. 精确性高：硬件延时电路使用稳定的时钟信号和精确的延时单元，能够实现高精度的延迟控制。

2. 响应速度快：硬件延时电路通过硬件电路的方式实现延时控制，响应速度较快，适用于对实时性要求较高的场景。

3. 稳定可靠：硬件延时电路的工作稳定可靠，不受外界环境和干扰的影响。

然而，硬件延时电路也存在一些缺点：1. 灵活性较差：硬件延时电路的延时时间通常是固定的，不易根据需要进行调整。

延时电路原理延时电路是一种能够延迟电信号传输的电路，它在很多领域都有着广泛的应用，比如在控制系统、通信系统、数字电子设备等方面。

延时电路的原理主要是通过延长或者缩短电信号的传输时间来实现延时的效果，下面我们将详细介绍延时电路的原理及其应用。

延时电路主要由延时元件和控制元件组成。

延时元件可以是电容器、电感、晶体管等，它们能够在电路中引入一定的延时效果。

而控制元件则是用来控制延时元件的工作状态，比如开关、触发器等。

通过合理地设计和组合这些元件，就可以实现不同范围的电信号延时。

在数字电子设备中，延时电路通常用于控制信号的同步和时序。

比如在存储器中，为了保证数据的正确读写，就需要使用延时电路来控制不同信号的传输时间，以避免数据冲突和错误。

在通信系统中，延时电路则可以用来调整信号的传输时间，以保证数据的稳定和可靠传输。

除此之外，延时电路还可以应用于控制系统中。

在自动化生产线上，为了保证各个部件的协调工作，就需要使用延时电路来实现信号的延时和同步。

这样可以有效地避免因为信号传输时间不一致而导致的误操作和事故。

在实际的电路设计中，延时电路的原理需要根据具体的应用需求进行灵活的设计。

不同的延时元件和控制元件的选择，以及它们之间的连接方式都会影响到延时电路的性能和稳定性。

因此，设计工程师需要对延时电路的原理有深入的理解，才能够设计出性能优良的延时电路。

总的来说，延时电路是一种非常重要的电子元件，它在现代电子技术中有着广泛的应用。

通过合理地设计和应用延时电路，可以实现信号的精确控制和同步，从而提高电子设备的性能和可靠性。

希望通过本文的介绍，读者能够对延时电路的原理有更深入的了解，从而能够更好地应用于实际的工程设计中。
