民用住宅综合布线课程设计一、课程目标知识目标：1. 让学生理解民用住宅综合布线的概念、分类及作用；2. 掌握综合布线系统的设计原则、施工工艺及验收标准；3. 了解综合布线系统中各种线缆、连接器件的类型及性能。
技能目标：1. 培养学生运用综合布线知识，分析并解决实际问题的能力；2. 提高学生设计民用住宅综合布线系统的实践操作能力；3. 培养学生团队协作、沟通表达及组织协调能力。
情感态度价值观目标：1. 激发学生对综合布线技术及信息化建设的兴趣，培养其探索精神；2. 培养学生遵守工程规范、尊重劳动者、爱护公物的良好品质；3. 增强学生的环保意识，使其在设计综合布线系统时注重节能、环保。
课程性质：本课程为实践性较强的课程，结合理论教学，注重培养学生的动手能力和实际操作技能。
学生特点：学生具备一定的电工电子基础知识，具有较强的学习兴趣和动手欲望，但实践经验不足。
教学要求：结合学生特点，采用理论教学与实践操作相结合的方式，注重启发式教学，提高学生的主动参与度和创新能力。
通过课程学习，使学生能够独立完成民用住宅综合布线系统的设计与施工。
二、教学内容1. 综合布线系统概述- 概念与分类- 发展历程与趋势- 作用与意义2. 综合布线系统设计原则- 设计规范与标准- 系统组成与功能- 设计流程与方法3. 综合布线系统施工工艺- 线缆类型与选用- 连接器件及功能- 施工工艺与要求4. 综合布线系统验收标准- 验收流程与方法- 验收标准与规范- 故障排查与处理5. 民用住宅综合布线案例分析- 实际案例展示- 设计与施工要点- 优化与改进措施6. 实践操作环节- 模拟设计与施工- 实际操作演练- 成果展示与评价教学内容安排与进度：第一周：综合布线系统概述第二周：综合布线系统设计原则第三周：综合布线系统施工工艺第四周：综合布线系统验收标准第五周：民用住宅综合布线案例分析第六周：实践操作环节本教学内容紧密结合课程目标，注重理论与实践相结合，使学生能够全面掌握综合布线系统的设计与施工技术。
综合布线课程设计报告一、课程目标知识目标：1. 理解综合布线的基本概念、系统组成及工作原理；2. 掌握综合布线系统的设计原则、施工工艺及验收标准；3. 了解综合布线系统的应用场景及发展趋势。
技能目标：1. 能够运用综合布线知识，设计简单建筑物的布线系统；2. 能够根据设计图纸，正确进行综合布线系统的施工和安装；3. 能够对综合布线系统进行测试、验收和维护。
情感态度价值观目标：1. 培养学生对综合布线技术的研究兴趣，激发学生自主学习、探究问题的热情；2. 增强学生的团队合作意识，培养沟通协调能力；3. 提高学生对现代通信技术的认识，培养学生的创新意识和实践能力。
课程性质：本课程为信息技术类课程，结合理论与实际操作，注重培养学生的动手能力和解决实际问题的能力。
学生特点：本课程面向高中年级学生，他们具有一定的信息技术基础，对新知识充满好奇心，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，以项目为导向，引导学生主动参与，提高学生的综合布线技能。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 综合布线基础知识：包括综合布线系统的定义、功能、分类及其在建筑智能化系统中的应用。
教材章节：第一章 综合布线概述2. 综合布线系统组成及工作原理：详细讲解综合布线系统的各个组成部分及其工作原理。
教材章节：第二章 综合布线系统组成及工作原理3. 综合布线设计原则：介绍综合布线系统设计的基本原则、步骤和方法。
教材章节：第三章 综合布线系统设计4. 综合布线施工工艺：讲解综合布线系统的施工工艺、安装方法及注意事项。
教材章节：第四章 综合布线系统施工5. 综合布线系统测试、验收及维护：介绍综合布线系统的测试方法、验收标准及日常维护措施。
教材章节：第五章 综合布线系统测试、验收及维护6. 综合布线系统应用及发展趋势：分析综合布线系统在实际应用中的案例，探讨其发展趋势。
教材章节：第六章 综合布线系统应用及发展教学进度安排：共6课时，每课时45分钟。
综合布线课程设计报告一、课程目标知识目标：1. 理解综合布线的基本概念、系统组成及设计原则；2. 掌握综合布线系统的施工工艺、测试标准及验收流程；3. 了解综合布线系统的维护与管理方法。
技能目标：1. 能够运用所学知识进行综合布线系统的设计与规划；2. 能够根据设计图纸进行综合布线系统的施工与布线；3. 能够运用测试仪器对综合布线系统进行测试，并分析测试结果；4. 能够对综合布线系统进行日常维护与管理。
情感态度价值观目标：1. 培养学生对综合布线技术领域的兴趣，激发学习热情；2. 培养学生严谨、细心的学习态度，注重团队合作与沟通；3. 增强学生对我国综合布线技术发展的了解，提高民族自豪感；4. 培养学生的创新意识，鼓励学生勇于探索、解决实际问题。
课程性质：本课程为计算机网络技术专业的一门核心课程，旨在培养学生的综合布线设计、施工、测试和维护能力。
学生特点：学生具备一定的计算机网络基础知识，具有较强的动手能力和学习兴趣。
教学要求：结合学生特点和课程性质，注重理论联系实际，强化实践操作，提高学生的综合布线技能。
在教学过程中，分解课程目标为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 综合布线系统概述- 系统组成与功能- 设计原则与标准2. 综合布线系统设计与规划- 设计步骤与方法- 系统组件选型与应用- 设计案例分析3. 综合布线系统施工工艺- 施工流程与要求- 布线技术与方法- 施工注意事项4. 综合布线系统测试与验收- 测试标准与仪器- 测试流程与方法- 验收标准与流程5. 综合布线系统维护与管理- 系统日常维护方法- 故障诊断与排除- 系统升级与扩展教学内容安排与进度：1. 第1周：综合布线系统概述2. 第2-3周：综合布线系统设计与规划3. 第4-5周：综合布线系统施工工艺4. 第6周：综合布线系统测试与验收5. 第7周：综合布线系统维护与管理教材章节及内容关联：1. 《计算机网络技术》第3章：综合布线系统概述2. 《计算机网络技术》第4章：综合布线系统设计与规划3. 《计算机网络技术》第5章：综合布线系统施工工艺4. 《计算机网络技术》第6章：综合布线系统测试与验收5. 《计算机网络技术》第7章：综合布线系统维护与管理教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，提高学生的实际操作能力。

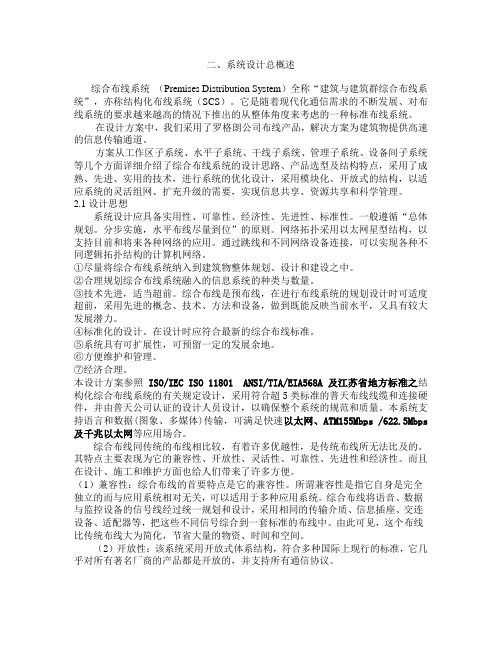

二、系统设计总概述综合布线系统（Premises Distribution System）全称“建筑与建筑群综合布线系统”，亦称结构化布线系统（SCS）。
它是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。
在设计方案中，我们采用了罗格朗公司布线产品，解决方案为建筑物提供高速的信息传输通道。
方案从工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统等几个方面详细介绍了综合布线系统的设计思路、产品选型及结构特点，采用了成熟、先进、实用的技术，进行系统的优化设计，采用模块化、开放式的结构，以适应系统的灵活组网、扩充升级的需要，实现信息共享、资源共享和科学管理。
2.1设计思想系统设计应具备实用性、可靠性、经济性、先进性、标准性。
一般遵循“总体规划。
分步实施，水平布线尽量到位”的原则。
网络拓扑采用以太网星型结构，以支持目前和将来各种网络的应用。
通过跳线和不同网络设备连接，可以实现各种不同逻辑拓扑结构的计算机网络。
①尽量将综合布线系统纳入到建筑物整体规划、设计和建设之中。
②合理规划综合布线系统融入的信息系统的种类与数量。
③技术先进，适当超前。
综合布线是预布线，在进行布线系统的规划设计时可适度超前，采用先进的概念、技术、方法和设备，做到既能反映当前水平，又具有较大发展潜力。
④标准化的设计。
在设计时应符合最新的综合布线标准。
⑤系统具有可扩展性，可预留一定的发展余地。
⑥方便维护和管理。
⑦经济合理。
本设计方案参照ISO/IEC ISO 11801 ANSI/TIA/EIA568A 及江苏省地方标准之结构化综合布线系统的有关规定设计，采用符合超5类标准的普天布线线缆和连接硬件，并由普天公司认证的设计人员设计，以确保整个系统的规范和质量。
本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps /622.5Mbps 及千兆以太网等应用场合。
综合布线课程设计
综合布线课程设计（中文）
综合布线课程旨在培养学生理解网络的基本概念，具备规划、设计、安装及维护网络
的能力与知识。
该课程主要包括网络解决方案、网络设备、网络分布、安全性和网络管理
等知识及技能。
综合布线课程以实践为导向，以实际运用为基础。
在设计综合布线课程之前，应充分参考学校现有教学环境，以及未来需要发展的教学
新环境，并根据学校航空计算机网络实际情况，经过科学需求分析，缔结网络的整体架构。
在综合布线课程中，由于网络融合技术的发展，实验内容需要细化，扩展相关实验和
工具，充分利用综合布线技术实现网络综合能力培养。
重点针对学生实验室配置设备、拓
扑结构设计、安全保护、诊断、故障排除等，使学生熟练运用软件工具来完成网络拓扑的
设计、管理、维护与测试等工作，以提高学生的职业技能。
在新课程设计中，应强调实验教学，结合实际需要，采用现代教育理念、现代教学方法，重点开展网络的实验设计、实际运行与调试指导，为学生搭建网络节点，引导学生了
解和掌握综合布线技术，深入挖掘综合布线在不同网络环境下的运用方法，使学生参与式
学习，营造放飞创意的课堂环境，提高学生的职业技能。
综合布线课程的教学目的在于培养学生准确理解、以实践为导向的网络解决方案，以
及规划、设计、安装及维护网络的能力，为学生打下坚实的网络基础，以便日后能更好地
发展网络行业，形成较强的网络技术服务资源和竞争力。
教学楼综合布线课程设计一、课程目标知识目标：1. 让学生理解教学楼综合布线的基本概念，掌握综合布线的系统组成、功能及分类。
2. 使学生了解综合布线系统的设计原则，掌握教学楼综合布线系统的设计方法和步骤。
3. 帮助学生掌握教学楼综合布线系统的施工技术及验收标准。
技能目标：1. 培养学生运用综合布线知识，分析教学楼网络布线需求，提出合理解决方案的能力。
2. 提高学生设计教学楼综合布线系统图的能力，能够绘制简单的综合布线系统图。
3. 培养学生动手实践能力，能够参与教学楼综合布线系统的施工及验收。
情感态度价值观目标：1. 培养学生对网络通信技术的兴趣，激发学生学习综合布线知识的热情。
2. 培养学生团队合作精神，提高学生在项目实践中的沟通协调能力。
3. 增强学生对我国通信事业发展现状的认识，培养学生的社会责任感和使命感。
本课程针对初中年级学生，结合学科特点，注重理论知识与实践技能的结合。
在教学过程中，关注学生个体差异，充分调动学生的学习积极性，引导学生主动参与课堂讨论与实践操作。
通过本课程的学习，使学生能够掌握教学楼综合布线的基本知识，具备一定的设计、施工和验收能力，为今后的职业发展奠定基础。
二、教学内容1. 教学楼综合布线基础知识- 综合布线系统的定义、组成、功能及分类- 教学楼综合布线系统的应用场景2. 教学楼综合布线系统设计- 设计原则与要求- 设计流程与方法- 教学楼综合布线系统图绘制3. 教学楼综合布线施工技术- 施工准备与施工工艺- 管槽系统安装与线缆敷设- 设备间与信息插座安装4. 教学楼综合布线系统验收- 验收标准与方法- 验收流程与注意事项5. 教学楼综合布线系统工程案例- 分析实际案例，了解综合布线系统的应用- 学生分组讨论，提出改进意见教学内容依据课程目标，紧密结合教材，注重理论与实践相结合。
教学大纲明确教学内容分为五个部分，按照以下进度安排：第一周：教学楼综合布线基础知识第二周：教学楼综合布线系统设计第三周：教学楼综合布线施工技术第四周：教学楼综合布线系统验收第五周：教学楼综合布线系统工程案例分析与讨论三、教学方法1. 讲授法：通过系统讲解教学楼综合布线的基本概念、设计原则、施工技术等理论知识，为学生奠定扎实的基础。

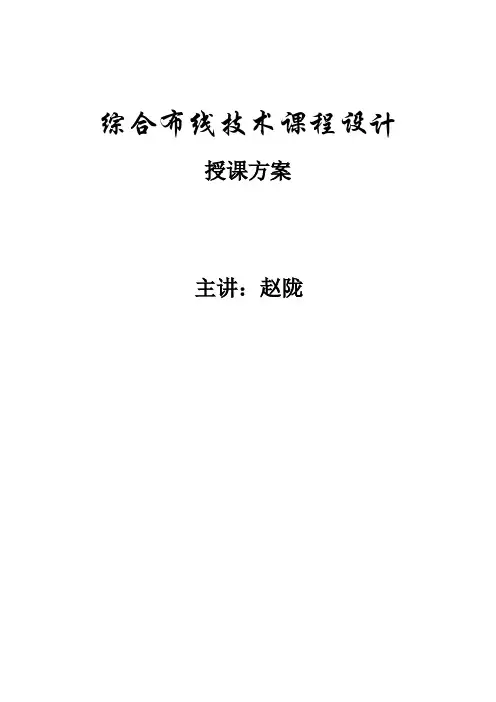

综合布线技术课程设计授课方案主讲：赵陇课程设计须知1、明确课程设计目的和任务，做好必要的准备工作。
2、设计前，应注意搜索和积累相关布线产品的资料，以便借鉴。
3、进行课程设计时，提前五分钟以上进入实验室，不得迟到。
4、设计中充分利用时间，合理分工，争取高标准完成设计任务。
5、在实验室中不做与课程设计无关的事，不要大声喧哗，更不得玩游戏或上网聊天。
6、保持实验室安静和清洁卫生，不得在实验室吃东西。
7、课程设计报告以电子文档的形式提交，答辩时须打印图纸和相关设备清单。
8、课程设计以分组形式进行，小组每个成员要有合理的分工，所有成员均要对课程设计任务有全面的掌握，答辩时有任何一个成员不通过，该小组要重新进行课程设计。
课程设计的说明一、课程设计目的通过综合布线方案设计，巩固和加强对综合布线系统基础知识、施工各个环节及相关技术的理解；掌握综合布线系统的组成以及设计、施工、测试等各项技术；熟悉和掌握各种技术规范，能根据需求合理选择布线产品；了解智能建筑及智能小区的要求与实现，理解在布线系统平台之上，通过各种信息手段完成信息交流传递，加深对计算机网络的认识，并培养本专业学生的应用实践能力。
二、课程设计的要求1、掌握综合布线系统的网络拓朴结构和设计依据的标准及技术规范，熟悉综合布线的主要产品及其价格，掌握综合布线系统设计的方法。
2、能读懂建筑图，能够熟练使用相关软件（AutoCAD、Visio）绘制工程平面图和网络拓朴图。
3、通过课程设计加强团队合作的精神。
4、通过课程设计进一步加深对综合布线系统的理解。
四、成绩考核办法及折算比例本课程设计成绩由随堂考核、报告、答辩三项构成，权重分别50%、30%、20%，每一项按百分制评分后依权重比例计入总成绩。
五、其它说明1课程设计报告包括布线系统方案和工程施工技术要求的说明，可用电子文档形式提交给老师，答辩时要用到的图纸和设备清单等相关文档须打印出来并在答辩后装订成册存档。
大学生综合布线课程设计一、课程目标知识目标：1. 掌握综合布线系统的基本原理和组成部分；2. 了解综合布线系统的设计标准和规范；3. 学习综合布线系统的施工技术及测试方法；4. 熟悉综合布线系统的维护与管理要点。
技能目标：1. 能够运用综合布线设计软件进行简单网络布线设计；2. 学会使用常见工具进行综合布线施工及故障排查；3. 掌握综合布线系统的测试方法，能够对布线系统进行性能评估；4. 提高团队协作能力，能够在实际项目中参与综合布线工程的规划与实施。
情感态度价值观目标：1. 培养学生对综合布线技术应用的兴趣和热情；2. 增强学生的工程意识和责任感，注重工程质量和安全；3. 激发学生的创新精神，鼓励他们在综合布线设计中提出新思路；4. 培养学生具备良好的沟通能力，为未来从事相关工作打下基础。
本课程针对大学生特点，结合综合布线技术发展趋势和实际应用需求，旨在提高学生的专业知识水平和实践能力。
课程注重理论与实践相结合，通过案例分析和实际操作，使学生掌握综合布线系统的设计、施工、测试和维护技能，为未来从事网络工程、信息化建设等相关工作打下坚实基础。
二、教学内容1. 综合布线系统概述- 基本概念与原理- 综合布线系统的分类与组成- 国内外综合布线标准与规范2. 综合布线系统设计- 设计流程与方法- 系统需求分析与设备选型- 布线路由与管槽设计- 设计案例分析3. 综合布线施工技术- 施工准备与工具选用- 管槽敷设与线缆布设- 设备安装与接线- 施工过程中的质量控制与安全管理4. 综合布线系统测试- 测试标准与测试工具- 布线系统性能测试方法- 测试结果分析及故障排查- 系统验收与优化5. 综合布线系统维护与管理- 系统日常维护与故障处理- 线缆与设备管理- 系统升级与改造- 维护管理案例分析教学内容依据课程目标，结合教材章节，注重科学性和系统性。
教学大纲明确各部分内容的安排和进度，确保学生在掌握基本知识的基础上，提高实践操作能力。
综合布线系统课程设计一、设计目的本课程设计旨在使学生通过实践，在深入理解综合布线系统原理和构建过程的基础上，能够独立掌握综合布线系统的规划、设计、安装和调试等基本技能，提高学生对实际工作需求的适应性和实践能力。
二、设计内容2.1 基础知识培训2.1.1 综合布线系统介绍本讲述综合布线系统的基本原理、系统分类、系统组成、系统功能以及系统的性能指标等；2.1.2 光纤技术本章主要介绍光纤的性能、连接方式、维护和保养等；2.1.3 综合布线的构建本章主要介绍综合布线系统的构建包括设备选择、系统设计、线材配线、设备安装以及系统调试等。
2.2 设计任务2.2.1 综合布线系统方案设计学生需根据不同场所的实际需求，设计出合理可行的综合布线系统方案。
2.2.2 综合布线系统材料清单学生需按照设计方案清单要求完成综合布线系统材料清单，包括综合布线系统所需设备、设备数量、线缆规格、配线架、接头盒以及其他必需材料清单等。
2.2.3 综合布线系统实施学生需按照方案设计及材料清单要求，独立完成综合布线系统的安装、调试及系统运行测试等。
2.2.4 综合布线系统维护保养学生需掌握综合布线系统的基本维护方法，完成对系统的基本维护。
2.3 实验报告最终，学生需按照实际操作整理出详细的实验报告，包括综合布线系统设计方案、材料清单、构建实施过程以及运行测试报告等。
三、实验设备3.1 硬件设备1.综合布线系统构建设备，包括至少4位处理器主机、5台电脑终端、1台复印机、1台打印机、5台电话等；2.经塑料管道布放线缆和光纤布线；3.配线架、配线盒、接头盒等；4.相关工具以及维护材料。
3.2 软件设备1.操作系统：Windows操作系统；2.应用软件：FTP软件、网络管理软件、机房管理软件等；四、实验要求1.学生将分成若干个小组，每组5人左右；2.每个小组根据实际需求，设计出合理、可行的综合布线方案；3.每个小组组织安装设备，完成综合布线系统的构建和调试，并对系统进行运行测试；4.每个小组按照要求整理出详细的实验报告。

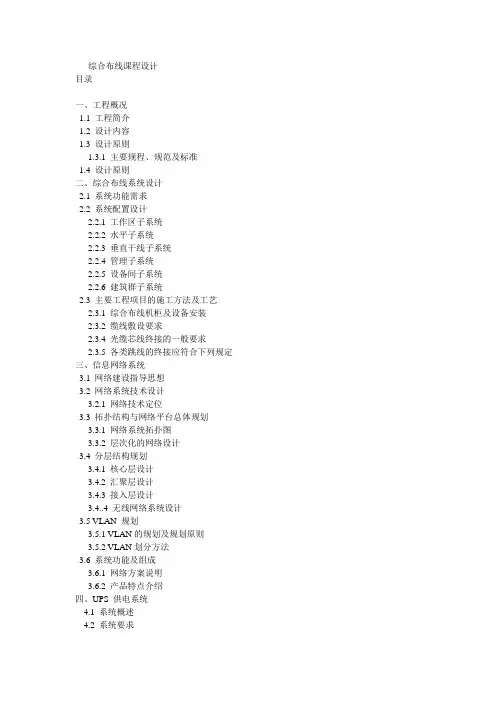

综合布线课程设计目录一、工程概况1.1 工程简介1.2 设计内容1.3 设计原则1.3.1 主要规程、规范及标准1.4 设计原则二、综合布线系统设计2.1 系统功能需求2.2 系统配置设计2.2.1 工作区子系统2.2.2 水平子系统2.2.3 垂直干线子系统2.2.4 管理子系统2.2.5 设备间子系统2.2.6 建筑群子系统2.3 主要工程项目的施工方法及工艺2.3.1 综合布线机柜及设备安装2.3.2 缆线敷设要求2.3.4 光缆芯线终接的一般要求2.3.5 各类跳线的终接应符合下列规定三、信息网络系统3.1 网络建设指导思想3.2 网络系统技术设计3.2.1 网络技术定位3.3 拓扑结构与网络平台总体规划3.3.1 网络系统拓扑图3.3.2 层次化的网络设计3.4 分层结构规划3.4.1 核心层设计3.4.2 汇聚层设计3.4.3 接入层设计3.4..4 无线网络系统设计3.5 VLAN 规划3.5.1 VLAN的规划及规划原则3.5.2 VLAN划分方法3.6 系统功能及组成3.6.1 网络方案说明3.6.2 产品特点介绍四、UPS 供电系统4.1 系统概述4.2 系统要求4.3 系统设计4.4 系统设备选型4.4.1 伊顿9130UPS –特性4.4.2 伊顿9130UPS —技术指标五、防雷接地系统5.1 系统概述5.2 系统组成5.3 系统设计六、设备清单七、施工组织方案7.1 引言7.2 工程概述7.3 施工总体部署7.3.1 岗位素质要求、分工及职责7.3.2 工作流程7.3.3 规章制度7.4 人员配备情况7.4.1 劳动力安排计划7.5 施工技术和施工方法7.6 施工进度计划和工期安排7.7 保证工程质量的技术措施7.8 质量保证体系7.9 质量保证措施7.10 安全保证技术措施7.11 文明施工措施八、工程概预算8.1 设备购置费8.2 安装工程费8.3 辅助材料费8.4 工程总造价九、工程验收9.1 到货验收9.2 系统初步验收9.3 系统最终验收十、附件10.1 附件一：CAD设计图纸10.2 附件二：NETIZ设计图纸及表格十一、致谢一、工程概况1.1工程简介“三洋厂房片区”位于深圳市南山区蛇口太子路，由六冻四层工业厂房构造、占地面积44125平米，总建筑面积95815平米、每栋建筑面积15969平米厂区建于上个世纪八十年代初期，是改革开放最早的“三米一补”的厂房之一。
2012届课程实习《网络规划与综合布线》课程实习报告学生姓名学号50220902所属学院信息工程学院专业计算机班级专12指导教师教师职称塔里木大学教务处制前言 (2)正文 (2)2.1实习的目的 (2)2.2 实习的意义 (2)3.综合布线系统 (3)3.1 综合布线系统概述 (3)3.2 综合布线系统的设备选型说明 (5)3.3 综合布线系统耗材说明 (6)3.4 综合布线系统设计原则 (7)3.5 综合布线技术在智能建筑中的应用 (7)3.5.1我国智能化建筑主要功能分析 (7)3.5.2 智能化建筑综合布线施工重点分析 (8)3.5.3 智能化建筑小区的综合布线 (8)3.6 无线网络技术 (8)3.6.1有线与无线网络的比较 (8)3.6.2无线技术的应用领域 (9)3.6.3有线、无线相融合的设计方案 (9)3.7综合布线技术的发展趋势 (10)小结 (11)参考文献 (12)综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
正文大厦智能化系统工程应把综合楼建成既能适应新世纪的业务需求，又能满足新世纪的办公需要，具有国内外先进水平的智能大厦。
最终目标就是：根据实用和适用的原则，建设大楼内的建筑设备自动化系统。
通信自动化系统、办公自动化系统，并对这些系统进行有机的一体化集成，构成整个大楼的智能统，从而为大楼内的通信设备提供安全、稳定的运行环境，为用户提供高效、便捷、舒适的工作环境，为业主提供安全、节能、便于维护管理的运营环境，最终使大厦的智能系统达至现代化的建筑、现代化的设备、现代化的管理的国际一流水，体现科技、现代、传递速度、发展的企业文化。
2.1实习的目的此次实习，主要是通过对综合布线使用的相关设备、最近几年布线耗材的情况、综合布线的布线技术、无线网络技术的发展、未来综合布线的布线技术的发展趋势等方面信息的查找，对综合布线这门课程有更深入的了解，然后能更好地利用到实际生活中去。
2.2 实习的意义随着时代的发展，网络综合布线显的日益重要。
综合布线越来越受到人们的关注。
它是现代社会信息化的必然产物，是多功能、智能型大楼的必然要求。
综合布线系统对各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。
综合布线系统是为通信与计算机网络而设计的，它可以满足各种通信与计算机信息传输的要求，是为具体综合业务需求的计算机数据网开发的。
此次实习，首先是为了让大家对综合布线系统的特点、发展概况和经济特性有初步的了解。
其次，对综合布线系统进行总体设计，采用分级星形拓扑结构，可使任何一个子系统独立地进入系统，满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统及设备的配线要求。
最后，让大家对综合布线所用到的相关技术、耗材情况、无线网络的技术以及未来综合布线的布线技术的发展趋势有更进一步的了解。
3.综合布线系统综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。
