3.硅光电池特性研究

实验5 硅光电池基本特性的研究硅光电池又称光生伏特电池，简称光电池.它是一种将太阳或其他光源的光能直接转换成电能的器件.由于它具有重量轻、使用安全、无污染等特点，在目前世界性能源短缺和环境保护形势日益严峻的情况下，人们对硅光电池寄予厚望.硅光电池很可能成为未来电力的重要来源，同时，硅光电池在现代检测和控制技术中也有十分重要的地位，在卫星和宇宙飞船上都用硅光电池作为电源.本实验对硅光电池的基本特性做初步研究.一.实验目的1. 了解硅光电池的基本结构及基本原理.2. 研究硅光电池的基本特性：3．硅光电池的开路电压和短路电流以及它们与入射光强度的关系;4．硅光电池的输出伏安特性等。

二. 实验仪器YJ-CGQ-I典型传感特性综合实验仪、光源、负载电阻箱.数字万用表.连接线1. 实验装置实验装置由光源和硅光电池两部分组成, 如图1所示.图12. 负载电阻箱如图2所示.图2三. 实验原理1.硅光电池的基本结构.硅光电池用半导体材料制成，多为面结合PN结型，靠PN结的光生伏特效应产生电动势.常见的有硅光电池和硒光电池.在纯度很高、厚度很薄（0.4mm）的N型半导体材料薄片的表面，采用高温扩散法把硼扩散到硅片表面极薄一层内形成P层，位于较深处的N层保持不变，在硼所扩散到的最深处形成PN结.从P层和N层分别引出正电极和负电极，上表面涂有一层防反射膜，其形状有圆形、方形、长方形，也有半圆形.硅光电池的基本结构如图3所示.图32.硅光电池的基本原理当两种不同类型的半导体结合形成PN结时.由于分界层（PN结）两边存在着载流子浓度的突变，必将导致电子从N区向P区和空穴从P区向N区扩散运动，扩散结果将在PN结附近产生空间电荷聚集区，从而形成一个由N区指向P区的内电场.当有光照射到PN结上时，具有一定能量的光子，会激发出电子-空穴对.这样，在内部电场的作用下，电子被拉向N区，而空穴被拉向P区.结果在P区空穴数目增加而带正电，在N区电子数目增加而带负电，在PN结两端产生了光生电动势，这就是硅光电池的电动势.若硅光电池接有负载，电路中就有电流产生.这就是硅光电池的基本原理.单体硅光电池在阳光照射下，其电动势为0.5-0.6V，最佳负荷状态工作电压为0.4-0.5V，根据需要可将多个硅光电池串并联使用.3.硅光电池的光电转换效率硅光电池在实现光电转换时，并非所有照射在电池表面的光能全部被转换为电能.例如，在太阳照射下，硅光电池转换效率最高，但目前也仅达22%左右.其原因有多种，如：反射损失；波长过长的光（光子能量小）不能激发电子空穴对，波长过短的光固然能激发电子-空穴对，但能量再大，一个光子也只能激发一个电子-空穴对；在离PN较远处被激发的电子-空穴对会自行重新复合，对电动势无贡献；内部和表面存在晶格缺陷会使电子-空穴对重新复合；光电流通过PN结时会有漏电等.4. 硅光电池的基本特性4.1 硅光电池的开路电压与入射光强度的关系硅光电池的开路电压是硅光电池在外电路断开时两端的电压，用U∞表示，亦即硅光电池的电动势.在无光照射时，开路电压为零.硅光电池的开路电压不仅与硅光电池材料有关，而且与入射光强度有关，而且与入射光强度有关.在相同的光强照射下，不同材料制做的硅光电池的开路电压不同.理论上，开路电压的最大值等于材料禁带宽度有1/2.例如，禁带宽度为1.1eV的硅做硅光电池，开路电压为0.5-0.6V.对于给定的硅光电池，其开路电压随入射光强度变化而变化.其规律是：硅光电池开路电压与入射光强度的对数成正比，即开路电压随入射光强度增大而增大，但入射光强度越大，开路电压增大得越缓慢.4.2 硅光电池的短路电流与入射光的关系硅光电池的短路电流就是它无负载时回路中电流，用I SC表示.对给定的硅光电池，其短路电流与入射光强度成正比.对此，我们是容易理解的，因为入射光强度越大，光子越多，从而由光子激发的电子-空穴对越多，短路电流也就越大.4.3在一定入射光强度下硅光电池的输出特性当硅光电池两端连接负载而使电路闭合时，如果入射光强度一定，则电路中的电流I和路端电压U均随负载电阻的改变而改变，同时，硅光电池的内阻也随之变化.硅光电池的输出伏安特性曲线如图4所示.图4中，I SC 为U =0，即短路时的电流，I SC .U∞为I=0，即开路时的路端电压，也就是硅光电池在该入射光强度下的开路电压，曲线上任一点对对应的I 和U 的乘积（在图中则是一个矩形的面积），就是硅光电池在相应负载电阻时的输出功率P .曲线上有一点M ，它的对应I mp 和U mp 的乘积（即图中画斜线的矩形面积）最大.可见，硅光电池仅在它的负载电阻值为U mp 和Imp 值时，才有最大输出功率.这个负载电阻称为最佳负载电阻，用R mp 表示.因此，我们通过研究硅光电池在一定入射光强度下的输出特性，可以找出它在该入射光强度下的最佳负载电阻.它在该负载电阻时工作状态为最佳状态，它的输出功率最大.4.4硅光电池在一定入射光强度下的曲线因子（或填充因子）F ·F曲线因子定义式为F ·F =（U mp I mp ）/（U ∞I SC ）我们知道，在一定入射光强度下，硅光电池的开路电压U ∞和短路电流I SC 是一定的.而U mp 和I mp 分别为硅光电池在该入射光强度下输出功率最大时的电压和电流.可见，曲线因子的物理意义是表示硅光电池在该入射光强度下的最大输出效率.从硅光电池的输出伏安特性曲线来看，曲线因子F ·F 的大小等于斜线矩形的面积（与M 点对应）与矩形I SC U ∞的面积（与M 点对应）之比.如果输出伏安特性曲线越接近矩形，则M 与M ′就越接近重合，曲线因子F · F 就越接近1，硅光电池的最大输出效率就越大.四．实验内容与步骤1. 硅光电池基本常数的测定(1) 测定在一定入射光强度下硅光电池的开路电压U∞和短路电流ISC.调节光源与硅光电池处于适当位置不变.b.测出硅光电池的开路电压U∞c.测出硅光电池的短路电流ISC.(2) 测定硅光电池的开路电压和短路电流与入射光强度的关系.a.光源与硅光电池正对时，测出开路电压U∞1和短路电流ISC1.b.转动硅光电池一定角度（如15o）测出U∞2和ISC2.c.转动硅光电池角度为30o、45o、60o、75o、90o时，测出不同位置下的U∞和ISC.d. 自拟数据表格，并用坐标纸画出ISC—Ө及U∞—Ө曲线.2. 在一定入射光强度下，研究硅光电池的输出特性.保持光源和硅光电池处于适当的位置不变，即保持入射光强度不变.(1) 测量开路电压U∞和短路电流ISC.(2) 分别测出不同负载电阻下的电流I和电压U.(3) 根据U∞、ISC及一系列相应的R、U、I值.填入自拟表格中.(4) 计算在该入射光强度下，与各个R相对应的输出功率P=IU，求出最大输出功率P max，以及相应的硅光电池的最佳负载电阻Rmp、Ump、Imp值.(5) 作P—R及输出伏安特性I—U曲线.(6) 计算曲线因子F·F=（UmpImp）/(U∞ISC).。

硅光电池特性研究实验报告一、引言。

硅光电池是一种将太阳能转化为电能的设备，是目前最常见的太阳能利用设备之一。

在本次实验中，我们将对硅光电池的特性进行研究，以期更好地了解其工作原理和性能表现。

二、实验目的。

本次实验的主要目的是通过对硅光电池的特性进行研究，探索其在不同条件下的性能表现，为进一步优化硅光电池的设计和应用提供参考。

三、实验方法。

1. 实验材料，硅光电池、光照强度计、直流电源、电阻箱、万用表等。

2. 实验步骤：a. 将硅光电池置于不同光照强度下，记录其输出电压和电流值。

b. 改变外加电压，记录硅光电池的输出电流和电压值。

c. 通过改变外接电阻，测量硅光电池在不同负载下的输出电压和电流值。

四、实验结果与分析。

1. 光照强度对硅光电池输出特性的影响。

实验结果表明，随着光照强度的增加，硅光电池的输出电压和电流值均呈现出增加的趋势。

这表明光照强度的增加可以提高硅光电池的输出功率，从而提高其能量转换效率。

2. 外加电压对硅光电池输出特性的影响。

当外加电压增大时，硅光电池的输出电流呈现出增加的趋势，而输出电压则呈现出下降的趋势。

这说明在一定范围内增加外加电压可以提高硅光电池的输出功率，但过大的外加电压会导致输出电压下降，影响硅光电池的性能。

3. 外接电阻对硅光电池输出特性的影响。

实验结果显示，随着外接电阻的增加，硅光电池的输出电压呈现出增加的趋势，而输出电流则呈现出下降的趋势。

这表明在一定范围内增加外接电阻可以提高硅光电池的输出电压，但过大的外接电阻会导致输出电流下降，影响硅光电池的性能。

五、结论。

通过本次实验，我们对硅光电池的特性进行了研究，发现光照强度、外加电压和外接电阻对硅光电池的输出特性均有影响。

在实际应用中，我们可以根据这些特性对硅光电池进行优化设计，提高其能量转换效率和稳定性。

六、致谢。

感谢实验中给予我们帮助和支持的老师和同学们。

七、参考文献。

1. 张三, 李四. 太阳能电池原理与技术. 北京: 中国科学出版社, 2010.2. 王五, 赵六. 硅光电池特性研究. 光电技术, 2008, 30(5): 12-15.以上就是本次硅光电池特性研究实验报告的全部内容。

硅光电池特性研究硅光电池特性研究【实验目的】1.了解硅光电池工作原理2.掌握硅光电池的工作特性。

【实验原理】硅光电池是根据光伏效应而制成的将光能转换成电能的一种器件，它的基本结构就是一个P-N 结。

硅光电池P-N 结的制造，一般是在P 型硅片上扩散磷形成N 型薄层，是N/ P 型电池。

也可在N 型硅片上扩散硼形成P 型薄层，形成P/N 型电池。

光电池是在N（P）型硅基底上扩散P（N）型杂质并作为受光面，构成个P-N 结后，再经过各种工艺处理，分别在基底和光敏面上制作输出电极，涂上二氧化硅作保护膜（一方面起防潮保护作用，另一方面对入射光起抗反射作用），即成硅光电池（图1 所示）。

图 1 硅光电池结构1、P-N 结偏置特性当P 型和N 型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒。

由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

当PN 结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加强；当PN 结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，使势垒削弱，使载流子扩散运动继续形成电流，这就是PN 结的单向导电性，电流方向是从P 指向N。

图2 所示是半导体PN 结在零偏、反偏、正偏下的耗尽区。

(a)零偏(b) 反偏(c) 正偏图 2 硅光电池PN 结在零偏，反偏和正偏下的耗尽区2、光伏效应当硅光电池PN 结处于零偏或反偏时，在它们的结合面耗尽区存在一内电场，当有光照时，电池对光子的本征吸收和非本征吸收都产生光生载流子，但能引起光伏效应的只能是本征吸收所激发的少数载流子。

入射光子将把处于价带中的束缚电子激发到导带，激发出的电子空穴对在内电场作用下分别飘移到N 型区和P 型区，当在PN 结两端加负载时就有一光生电流流过负载。

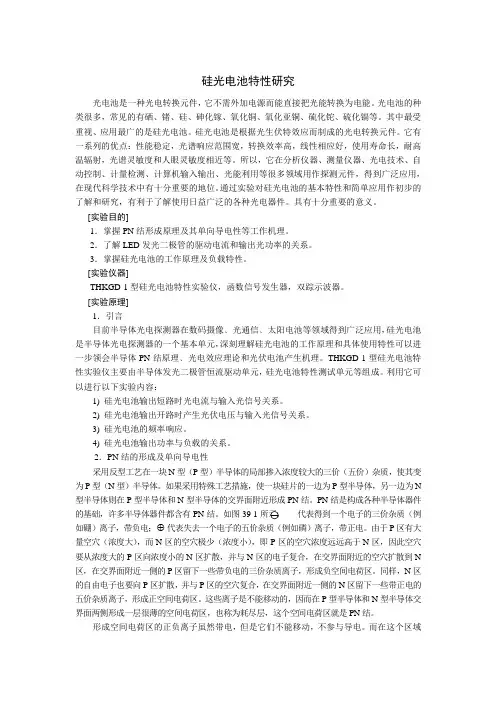

硅光电池特性研究光电池是一种光电转换元件，它不需外加电源而能直接把光能转换为电能。

光电池的种类很多，常见的有硒、锗、硅、砷化镓、氧化铜、氧化亚铜、硫化铊、硫化镉等。

其中最受重视、应用最广的是硅光电池。

硅光电池是根据光生伏特效应而制成的光电转换元件。

它有一系列的优点：性能稳定，光谱响应范围宽，转换效率高，线性相应好，使用寿命长，耐高温辐射，光谱灵敏度和人眼灵敏度相近等。

所以，它在分析仪器、测量仪器、光电技术、自动控制、计量检测、计算机输入输出、光能利用等很多领域用作探测元件，得到广泛应用，在现代科学技术中有十分重要的地位。

通过实验对硅光电池的基本特性和简单应用作初步的了解和研究，有利于了解使用日益广泛的各种光电器件。

具有十分重要的意义。

[实验目的]1．掌握PN结形成原理及其单向导电性等工作机理。

2．了解LED发光二极管的驱动电流和输出光功率的关系。

3．掌握硅光电池的工作原理及负载特性。

[实验仪器]THKGD-1型硅光电池特性实验仪，函数信号发生器，双踪示波器。

[实验原理]1．引言目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

THKGD-1型硅光电池特性实验仪主要由半导体发光二极管恒流驱动单元，硅光电池特性测试单元等组成。

利用它可以进行以下实验内容：1) 硅光电池输出短路时光电流与输入光信号关系。

2) 硅光电池输出开路时产生光伏电压与输入光信号关系。

3) 硅光电池的频率响应。

4) 硅光电池输出功率与负载的关系。

2．PN结的形成及单向导电性采用反型工艺在一块N型（P型）半导体的局部掺入浓度较大的三价（五价）杂质，使其变为P型（N型）半导体。

如果采用特殊工艺措施，使一块硅片的一边为P型半导体，另一边为N 型半导体则在P型半导体和N型半导体的交界面附近形成PN结。
