美标与国标管道壁厚对照表

美标与国标管道壁厚对照表
美标（ASME标准）和国标（GB标准）在管道壁厚方面有一些差异，因此制定对照表时需要考虑不同标准之间的等效关系。

以下是一个简化的美标与国标管道壁厚对照表的示例，供参考：
需要注意的是，美标和国标使用不同的单位，美标通常使用英寸（inch），而国标通常使用毫米（mm）。

在对照表中，将美标的管道壁厚以英寸为单位，与国标的管道壁厚以毫米为单位进行了简单的对照。

此表格是一个概念性的对照表，实际应用时需要更详细的参考相关标准文件，以确保准确的对照。

管道壁厚对照表的编制应该根据具体的项目和要求，确保所使用的材料和规格符合相关标准和法规的要求。

建议在实际工程中寻求专业工程师的帮助，以确保管道设计和施工的合规性和安全性。

GB150与ASME对照表

No.项目ASME GB1501标准适用范围适用于压力P≤3000psi（20.685MPa）适用于压力P≤35MPa2圆度最大与最小内径之差≤1%Di圆度最大与最小内径之差≤1%Di，且≤25mm 3封头形状偏差 1.25%Di 1.25%Di4削斜过渡厚度差大于薄板的1/4T或1/8in.(3.2mm)取其小者，应采用削斜过渡，其长度不小于厚度差的3倍。

δs≤10mm,厚度差＞3mm。

δs＞10mm 厚度差＞30%δs或5mm。

采用削斜过渡，其长度不小于厚度差的3倍。

5纵缝相错量至少板厚的5倍，达不到两侧4in.以内RT至少板厚的3倍且＞100mm，筒节长＞300mm。

6焊缝上开孔以开孔中心为中心3倍直径RT，距A,B,C类焊缝边缘≥13mm。

以开孔中心为中心3倍直径RT，距A,B,C类焊缝边缘≥15mm。

7信号孔补强板开信号孔最大1/4in.补强板开信号孔最小6mm管螺纹。

8焊接温度 -18℃以下不焊接， -18℃~0℃ 3in.以内预热到16℃。

0℃以下100mm范围内预热到15℃以上9错边量 A B≤1/2in.(13mm) 1/4t 1/4t＞1/2~3/4in.(13~19) 3.2mm 1/4t＞3/4~11/2in.(19~38)3.2mm 4.8A B≤12mm 1/4t 1/4t＞12~20 3mm 1/4t＞20~40 3mm 5mm10余高4.8~13mm 2.4mm 4.0mm13～25mm 2.4mm 4.8mm25～51mm 3.2mm 6.4mm双面单面／抗拉≥540MOPa 双面单面4.0 4.0／1.5 3.0 3.0／1.511RT UW51 不合格情况:1).裂纹，未熔合，未焊透。

2).条形缺陷：① t＜3/4in.(19mm)时，缺陷长度＞1/4in.(6mm)时不合格。

② 19≤t≤57mm时，缺陷长度＞1/3t时不合格。

3).连续缺陷：12t内连续缺陷长度大于t，相邻间距超过6L(L最长缺陷长度)者除外。

ASME与国产材料对照表

国产材料与ASME材料对照表check list of GB material and ASME material※A516Gr.60-------------------------16MnR热轧板，A516Gr.70N-----------------------16MnR正火板。

A516Gr.4---------------------------16MnII锻件，A334Gr1----------------------------16Mn,A350Gr.LF2-----------------------16MnDA516Gr.70-------------------------16MnDRASTM A234WPB〔A106管、A516 Cr60、A285 CrC板〕〔管件主体材料〕------------------------------用20G〔GB9948〕代SA-106CrB----------------用20G〔GB9948〕代SA-105---------------------用16Mn锻II代SA216 WCB〔阀门主体材料〕API 5L A B X42 X46 X52 X56 X60 X65 X70 X80 对应：GB/T9711 L210 L245 L290 L320 L360 L390 L415 L450 L485 L555SA193 B7-----------------------------35CrMoASA283C ----------------------------- Q235SA285C --------------------------------20gSA515 Cr70或SA516 Cr70-------16MnRSA387-12----------------------------------15CrMo※00Cr17Ni14Mo2是中国标准的牌号,它是等效采用美国标准316L,它们在化学成分和力学性能方面有一定的差异,特别是冶金性能不如316L稳定,我们曾经使用过,出厂的材料质量证书等各方面都是合格的,但是一经过等离子切割加工,经过了一次热的作用,再进展化学成分分析(分析时充分考虑了热影响区),结果化学成分分析的结果是碳元素含量大幅增加,达到0.1%左右,其他元素成分变化不大,力学性能也影响不大,再用进口的316L同种方法进展复验,化学成分稳定,力学性能也没有什么变化.这是我国钢铁生产落后的结果.如果使用的材料是机械加工的,不需要进展热加工,选用国产材料问题不大,如果是要进展焊接等方法加工的,对腐蚀要求较严的场合,建议选用进口的316L,这是我在实际工作中所遇到的.同时不锈钢的加工一定要与铁离子隔离,以免铁离子污染,焊缝打磨要用氧化铝砂轮.严格控制层间温度,以免在敏化温度区停留时间过长.※ASME现在只收了一个16MnR啊ASME规采纳我国压力容器用钢板16MnR最近ASME锅炉与压力容器规公布案例2506，正式采纳我国国家标准GB 6654-1996《压力容器用钢板》中的16MnR钢可用于制造ASME规第VIII卷第1册的压力容器，这是我国现有156家ASME取证厂家期盼已久的一大喜讯。

中国GB150及美国ASME标准锻件材料化学成分对照表

标准号材料名称
使用温度公称厚度
0
化学成分% C≤ Mn≤ Si≤ S≤
0.015 0.015 0.030 0.040 0.040 0.025 0.025 0.025 0.015 0.015 0.040 0.040 0.025 0.025 0.015 0.015 0.015 0.015 0.015 0.040 0.040 0.040 0.040 0.040
2.25Cr1Mo钢
0.90~1.10 0.90~1.10 0.87~1.13 0.87~1.13 0.90~1.10 0.90~1.10 Nb≤0.03,Cu≤0.25 Cu≤0.25 Cu≤0.25 Cu≤0.25 Nb≤0.05 Cu≤0.25 ≤999 ≤999 ≤999 ≤999 ≤999 0.30 0.30 0.20 0.30 0.30 0.60~1.35 0.15~0.3 0.60~1.35 0.15~0.3 0.90 0.20~0.35 Cu≤0.40 V≤0.03+M92 Cu≤0.40 V≤0.03 Cu≤0.40 V≤0.03 0.60~1.35 0.20~0.35 0.60~1.35 0.20~0.35 Cu≤0.40 V≤0.03 Cu≤0.40 V≤0.03 485 415 485 485 415 Cu≤0.25 Cu≤0.25 510 500 415 515 415 515 450 530 510 490 420
19 19 20 20 20 20 20 18 18 18 20 20 20 19 20 18 18 18 23 25 22 22 25 22
供货状态
备注
1.25Cr0.5Mo钢
JB4726 JB4726 ASME ASME ASME ASME ASME ASME JB4726 JB4726 ASME ASME ASME ASME JB4727 JB4727 JB4727 JB4727 JB4727 ASME ASME ASME ASME ASME 14Cr1Mo 14Cr1Mo SA182-F11,Cl.1 SA182-F11,Cl.2 SA182-F11,Cl.3 SA336-F11,Cl.1 SA336-F11,Cl.2 SA336-F11,Cl.3 12Cr2Mo1 12Cr2Mo1 SA182-F22,Cl.1 SA182-F22,Cl.3 SA336-F22,Cl.1 SA336-F22,Cl.3 16MnD 20MnMoD 20MnMoD 20MnMoD 09MnNiD SA350-LF1,CL.1 SA350-LF2 SA350-LF3 SA350-LF5,CL.1 SA350-LF5,CL.2 550 550 649 649 649 649 649 649 575 575 649 649 649 649 -40 -40 -30 -30 -70 -28.9 -45.6 -101.1 -59.4 -59.4 0.11~0.17 0.30~0.80 0.50~0.80 0.05~0.15 0.30~0.60 0.50~1.00 0.10~0.20 0.30~0.80 0.50~1.00 0.10~0.20 0.30~0.80 0.50~1.00 0.05~0.15 0.30~0.60 0.50~1.00 0.10~0.20 0.30~0.80 0.50~1.00 0.10~0.20 0.30~0.80 0.50~1.00 0.15 0.15 0.30~0.60 0.30~0.60 0.50 0.50 0.50 0.50 0.50 0.50 0.025 1.15~1.5 0.025 1.15~1.5 0.030 1.0~1.5 0.040 1.0~1.5 0.040 1.0~1.5 0.025 1.0~1.5 0.025 1.0~1.5 0.025 1.0~1.5 0.025 2.0~2.5 0.025 2.0~2.5 0.040 2.0~2.5 0.040 2.0~2.5 0.025 2.0~2.5 0.025 2.0~2.5 0.025 0.025 0.025 0.025 0.025 0.030 0.030 0.030 0.030 0.030 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.40 0.40 0.40 0.40 0.45~0.85 0.40 0.40 3.30~3.70 1.00~2.00 1.00~2.00 0.12 0.12 0.12 0.12 0.12 0.30 0.30 Cu≤0.25 Cu≤0.25 N+T Q+T A,N+T A,N+T A,N+T A,N+T A,N+T A,N+T N+T Q+T A,N+T A,N+T A,N+T A,N+T Q Q Q Q Q N+T,Q+T N+T,Q+T N+T,Q+T N+T,Q+T N+T,Q+T AKV≥27J AKV≥27J AKV≥27J AKV≥27J AKV≥47J AKV≥18J AKV≥20J AKV≥20J AKV≥20J AKV≥20J 管件,接管用管件,接管用管件,接管用管件,接管用管件,接管用 >300~500 0.11~0.17 0.30~0.80 0.50~0.80

GB150及SAME标准螺栓材质化学成分对照表(螺栓)

使用温度 0C
直径
mm
化学成分%
抗拉强度屈服点延伸率
其它成分%
C≤ Mn≤ Si≤ S≤ P≤ Cr≤ Ni≤ Mo≤
Mpa Mpa %
供货状态
N N Q+T Q+T Q+T Q+T
Q+T Q+T Q+T
Q+T
Q+T
Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T Q+T
590 390 18
ASME SA193-B5
649
≤100
> 0.10 1.00
1.00 0.030 0.040 4.00~6.00 0.60 0.40~0.65
690 505 16
低温用螺栓
GB3077 30CrMoA
-100 ≤M22 0.26~0.33 0.40~0.70 0.17~0.37 0.025 0.025 0.80~1.10 0.30 0.15~0.25 Cu≤0.25 700 550 12
40Cr 40Cr 30CrMoA
400 ≤M22 0.37~0.44 0.50~0.80 0.17~0.37 0.035 0.035 0.80~1.10 0.30
Cu≤0.3
400 M24~M36 0.37~0.44 0.50~0.80 0.17~0.37 0.035 0.035 0.80~1.10 0.30
Cu≤0.3
500 ≤M22 0.26~0.33 0.40~0.70 0.17~0.37 0.025 0.025 0.80~1.10 0.30 0.15~0.25 Cu≤0.25

ASME_材料与国标材料对比表教学提纲

320 GB/T18984-2003
低温管道用无缝钢管 -45℃ 21J 碳钢系列 2020/7/13

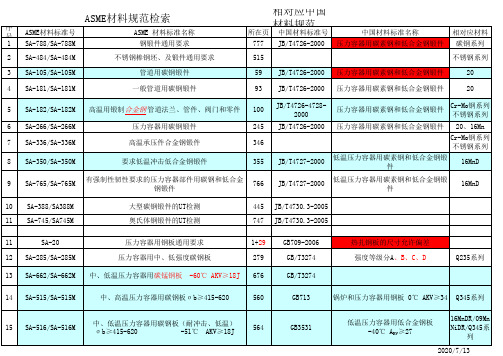

ASME材料规范检索
序号
ASME材料标准号
ASME 材料标准名称
29 SA-789/SA-789M
一般用途无缝焊接铁素体/奥氏体不锈钢管
30
SA-193 B7
31
SA-194 4
高温用合金钢和不锈钢螺栓材料高温高压用碳钢和合金钢螺母
ASME材料规范检索
序号
ASME材料标准号
1 SA-788/SA-788M
ASME 材料标准名称钢锻件通用要求
2 SA-484/SA-484M
不锈钢棒钢坯、及锻件通用要求
3 SA-105/SA-105M
管道用碳钢锻件
4 SA-181/SA-181M
一般管道用碳钢锻件
相对应中国材料规范
所在页中国材料标准号
σb≥415-620
-51℃ AKV≥18J
564
GB3531
低温压力容器用低合金钢板 -40℃ AKV≥27
16MnDR/09Mn NiDR/Q345系
列
2020/7/13
ASME材料规范检索
序号
ASME材料标准号
ASME 材料标准名称
相对应中国材料规范
所在页中国材料标准号
16 SA-203/SA-203M 压力容器用镍合金钢板 -107℃ AKV≥27J 151 GB/T2054-2005
t°=(F-32
2020/7/13
备注
型材、钢坯标准法兰、管件非标准法兰、管
件
SA350-LF所以级别满足要求共六个级别其中；Ⅳ级与 16MNDR相近

中国GB150及美国ASME标准管材化学成分对照表

N N
N N
Cu≤ 0.40 Cu≤ 0.40 Cu≤ 0.40 Cu≤ 0.40
330 415 330 415 380 414
25 16.5 24 20 35 35 30 30 21 21 21 20 20 30 A A A 热轧或 A N+T N+T N+T N+T N+T A
碳素钢(换热管用)
0.31~0.64 0.18~0.37 0.025
0.31~0.64 0.18~0.37 0.025
标准号
材料名称
使用温度
供货状态
备注
1Cr0.5Mo钢
GB6479 GB6479 15CrMo 15CrMo 550 550 550 575 649 649 649 649 649 649 649 575 575 649 649 649 649 -20 -30 -40 -40 -50 -45 -75 -100 -45 -75 -100 0.12~0.18 0.40~0.70 0.17~0.37 0.040 0.12~0.18 0.40~0.70 0.17~0.37 0.040 0.12~0.18 0.40~0.70 0.17~0.37 0.035 0.08~0.15 0.40~0.70 0.17~0.37 0.030 0.05~0.15 0.30~0.61 0.50 0.025 0.05~0.15 0.30~0.61 0.05~0.15 0.30~0.61 0.50 0.50 0.025 0.025 0.035 0.80~1.10 0.035 0.80~1.10 0.035 0.80~1.10 0.030 0.90~1.20 0.025 0.80~1.25 0.025 0.80~1.25 0.025 0.80~1.25 0.025 1.00~1.50 0.025 1.00~1.50 0.025 1.00~1.50 0.025 1.00~1.50 0.035 2.00~2.50 0.035 2.00~2.50 0.025 1.90~2.60 0.025 1.90~2.60 0.025 1.90~2.60 0.025 1.90~2.60 0.035 0.035 0.040 0.040 0.025 0.025 0.025 0.025 0.025 0.025 0.025 2.03~2.57 3.18~3.82 2.03~2.57 3.18~3.82 V:≤0.03 N+T N+T N+T N+T N+T N+T A N+T N+T A N+T N+T N+T N+T N+T A N+T N N N N N+T N+T N+T N+T N+T N+T N+T AKV≥18J AKV≥18J AKV≥20J AKV≥20J AKV≥21J AKV≥18J AKV≥18J AKV≥18J AKV≥18J AKV≥18J AKV≥18J

GB与AMSE管材对照

0.25~0.35 0.44~0.65 0.44~0.65 0.44~0.65
0.44~0.65 0.44~0.65 0.44~0.65 0.44~0.65
0.90~1.20 0.90~1.20 0.87~1.13 0.87~1.13
ASME(tube) ASME(tube) 低温用钢管 GB6479 GB6479 GB6479 GB6479 ASME 管道用 ASME ASME 换热管用
700 815 815 700 815 815 700 815 815
GB13296 0Cr18Ni12Mo2Ti GB13296 0Cr19Ni13Mo3 ASME SA213-TP317 ASME SA249-TP317(w) GB13296 00Cr19Ni10 ASME SA213-TP304L ASME SA249-TP304L(w) GB13296 00Cr17Ni14Mo2 ASME SA213-TP316L ASME SA249-TP316L(w) GB13296 00Cr19Ni13Mo3 ASME SA213-TP317L SA249-TP317L(w) ASME 奥氏体钢管(接管用) GB/T14976 0Cr18Ni9 GB12771 0Cr19Ni9(w) ASME SA312-TP304 ASME SA312-TP304(w) GB/T14976 0Cr18Ni10Ti GB12771 0Cr18Ni11Ti(w) ASME SA312-TP321 ASME SA312-TP321 标准号 ASME GB/T14976 GB12771 材料名称 SA312-TP321(w) 0Cr17Ni12Mo2 0Cr17Ni12Mo2
475 475 475 475 475 475 475 475 538 538 482 482 538 538 475 475 482 538 538 538 525

中国GB150美国ASME螺栓标准材料化学成分对照表,钢号对照表(螺栓)

0.60 0.60 0.30 0.30 0.30 0.30 0.30
0.45~0.65 0.40~0.65 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.15~0.25 0.20~0.30 0.15~0.25 Cu≤0.25 Cu≤0.25 Cu≤0.25 Cu≤0.25 Cu≤0.25
中国GB150及美国ASME标准螺栓材料化学成分对照表
标准号
GB700 GB699 GB699 GB3077 GB3077 ASME ASME ASME ASME ASME GB3077 GB3077 GB3077 GB3077 GB3077 GB3077 GB3077 GB3077 GB3077 ASME ASME ASME ASME ASME GB3077 材料名称 Q235-A 35 35 40MnB 40MnB SA354-BC SA354-BC SA449-1 SA449-1 SA449-1 40MnVB 40MnVB 40Cr 40Cr 30CrMoA 30CrMoA 35CrMoA 35CrMoA 35CrMoA SA193-B7 SA193-B7 SA193-B7 SA193-B7M SA193-B7M 35CrMoVA
使用温度
0
直径
化学成分% C≤ Mn≤ Si≤
0.30
C
mm
≤M20 ≤M22 M24~M27 ≤M22 M24~M36 ≤64 >64~100 ≤25.4 >25.4 ~38 >38~76 ≤M22 M24~M36 ≤M22 M24~M36 ≤M22 M24~M56 ≤M22 M24~M80 ≤65 65~100 >100~180 ≤100 >100~180

钢号对照

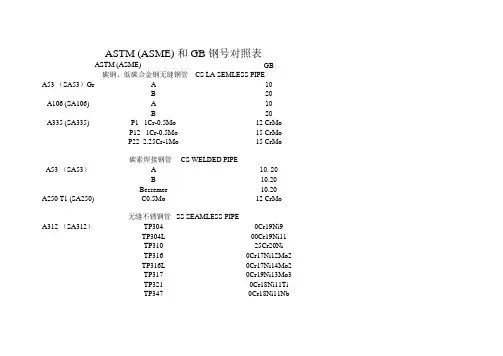

GB A53 （SA53）Gr A 10B 20A106 (SA106)A 10B 20A335 (SA335) P1 1Cr-0.5Mo 12 CrMoP12 1Cr-0.5Mo 15 CrMo P22 2.25Cr-1Mo 15 CrMoA53 （SA53）A 10.20B 10.20Bessemer 10.20A250 T1 (SA250)C0.5Mo12 CrMoA312 （SA312）TP3040Cr19Ni9TP304L 00Cr19Ni11TP31025Cr20Ni TP3160Cr17Ni12Mo2TP316L 0Cr17Ni14Mo2TP3170Cr19Ni13Mo3TP3210Cr18Ni11TiTP3470Cr18Ni11Nb无缝不锈钢管 SS SEAMLESS PIPEASTM (ASME) 和 GB 钢号对照表ASTM (ASME)碳钢、低碳合金钢无缝钢管 CS LA SEMLESS PIPE碳素焊接钢管 CS WELDED PIPE锅炉、过热器和换热器用无缝不锈钢管A213 (SA213)TP3040Cr19Ni9TP304L00Cr19Ni11TP31025Cr20NiTP3160Cr17Ni12Mo2TP316L0Cr17Ni14Mo2TP3170Cr19Ni13Mo3TP3210Cr18Ni11TiTP3470Cr18Ni11Nb不锈钢焊接钢管A240 (SA240)3211Cr18Ni9Ti A480 (SA480)3040Cr18Ni9304L00Cr18Ni93160Cr17Ni12Mo2316L00Cr17Ni12Mo2317L00Cr18Ni13Mo3不锈钢板A240 （SA240）3021Cr18Ni93040Cr18Ni9304L00Cr19Ni113160Cr17Ni12Mo2316L00Cr17Ni12Mo2316Ti00Cr18Ni13Mo2Ti3211Cr18Ni9Ti3471Cr18Ni10Ti4051Cr134090Cr134101Cr13410S0Cr13430D1Cr17A480 (SA480)4090Cr13410S0Cr134300Cr17S420102Cr134203Cr132013011Cr18Ni93021Cr18Ni93040Cr18Ni9304LN00Cr19Ni10304L00Cr19Ni113160Cr17Ni12Mo2316L00Cr17Ni12Mo2316Ti00Cr18Ni13Mo2Ti3211Cr18Ni9Ti3471Cr18Ni10Ti4051Cr1343101Cr13410S0Cr13430D1Cr17碳素钢板A202A (SA202A)Q235 使用温度〈300 o CA204A (SA204)C0.5Mo15CrMoRA285 (SA285)A Q235 使用温度〈300 o CB Q235-BC 20RA229 (AS229)A16MnA (SA )B国内无此钢种A387 （SA387）B国内无此钢种A515 （SA515）5520G、20R6020R、20G6520R7016MR A516 (SA516)GR 7016MnR锻件和铸造件 FORGED AND CASTA105 (SA105) 1C-Si20锻件与A 106 配用C-Si25A181 (SA181) 1C-Si20通用管道用碳钢锻件C-Si25，35 A182 (SA182)F11国内无此钢种高温用轧制锻件管件F3040Cr19Ni9F304L00Cr18Ni9F316L0Cr17Ni12Mo2F3211Cr18Ni9TiF3471Cr18Ni9TiF310国内无此钢种（0Cr25Ni20）A216 （SA216）WCA20CrMn (C-Si-Mn-Cr)焊接用碳钢铸件WCB30CrMn (C-Si-Mn-Cr)WCC25CrMn (C-Si-Mn-Cr)A217 (SA217)WCA15CrMn2SiMoWCA15CrMoC12可用的高Cr合金钢锻件A336 (SA336)F1 20F61Cr13A351 (SA315)CA151Cr13CF800Cr18Ni9CF8M0Cr17Ni12Mo2或其他高合金钢CF C00Cr18Ni9A372（SA372） V Type E35CrMo螺栓 BOLTSA193 (SA193) B7 Cr-Mo一般 35、重要 30CrMoB16 Cr-Mo-V35B8 Type 304一般 35、重要 30CrMoAB8T Type 3211Cr18Ni9TiB8T Type 3160Cr18Ni12Mo2A325 (SA325)一般 35、重要 40MnB螺母 NUTSA194 （SA194）4358 Type 3040Cr19Ni98T Type 3211Cr19Ni9Ti8M Type 3160Cr18Ni12Mo2A325 (SA325)一般 35、重要 30CrMo1，材料代用尽量按化学成分和机械性能对照比较而定，不能按此办法的，只能按习惯用法定。
