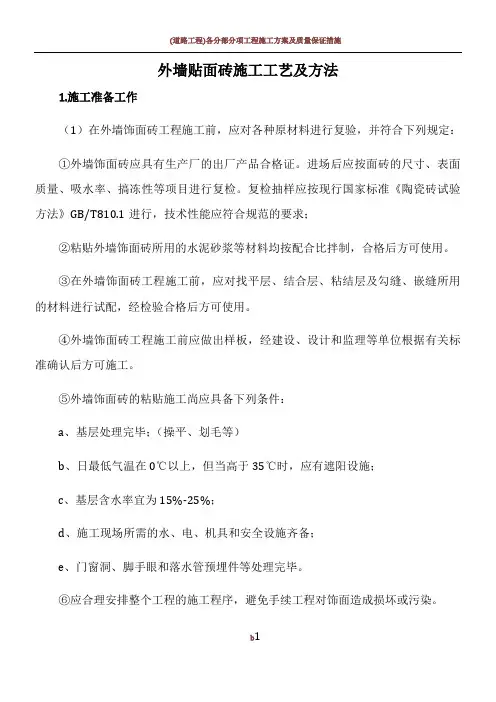

外墙贴面砖施工工艺及方法1.施工准备工作（1）在外墙饰面砖工程施工前，应对各种原材料进行复验，并符合下列规定：①外墙饰面砖应具有生产厂的出厂产品合格证。

进场后应按面砖的尺寸、表面质量、吸水率、搞冻性等项目进行复检。

复检抽样应按现行国家标准《陶瓷砖试验方法》GB/T810.1进行，技术性能应符合规范的要求；②粘贴外墙饰面砖所用的水泥砂浆等材料均按配合比拌制，合格后方可使用。

③在外墙饰面砖工程施工前，应对找平层、结合层、粘结层及勾缝、嵌缝所用的材料进行试配，经检验合格后方可使用。

④外墙饰面砖工程施工前应做出样板，经建设、设计和监理等单位根据有关标准确认后方可施工。

⑤外墙饰面砖的粘贴施工尚应具备下列条件：a、基层处理完毕；（操平、划毛等）b、日最低气温在0℃以上，但当高于35℃时，应有遮阳设施；c、基层含水率宜为15%-25%；d、施工现场所需的水、电、机具和安全设施齐备；e、门窗洞、脚手眼和落水管预埋件等处理完毕。

⑥应合理安排整个工程的施工程序，避免手续工程对饰面造成损坏或污染。

12.施工操作程序及施工工艺⑴面砖粘贴按下列工艺流程施工：处理基层—→抹找平层—→刷结合层—→排砖、分格、弹线—→粘贴面砖—→勾缝—→清理表面。

⑵抹找平层应符合下列要求：①在基层处理完后，进行挂线、贴灰饼、冲筋，其间距不宜超过2m；②抹找平层前应将基层表面润湿，并按设计要求在基体表面刷水泥浆结合层；③找平层应分层施工，严禁空鼓，每层厚度不应大于5mm，且应在前一层终凝后再抹后一层；找平层厚度不应大于20mm，若超过此值必须采取加固措施；④找平层的表面应刮平搓毛，并在终凝后浇水养护；⑤找平层的表面平整度允许偏差为4mm，立面垂直度允许偏差为5mm。

⑶在找平层上刷结合层。

⑷排砖、分格、弹线应符合下列要求：①按设计要求和施工样板进行排砖，并确定接缝宽度、分格，排砖宜使用整砖。

对必须使用非整砖的部位，非整砖宽度不宜小于整砖宽度的1/3。

外墙砖施工工艺
基层处理：凿掉墙面凸出物，确保基层表面应无明水、浮渣和杂物，保证墙面平整。

放样和预铺：基层清理干净后，还不能直接铺设墙砖，而是要先在墙体四周用墨线弹出几条标高控制线，并在墙面弹出十字线，控制好每块瓷砖的尺寸。

调制墙砖粘结剂：在粘结剂浆料中加入适当的水份，把它们混合搅拌均匀后，再将其静置五分钟到十分钟，随后再搅拌1-2分钟便可以开始使用了。

铺贴墙砖：将涂抹了浆料的墙砖按照之前预铺的花纹样式进行铺贴，铺贴平整之后，再用橡胶锤子将其拍平铺实，增强其稳定性。

缝隙修补：对于瓷砖缝中的2~3毫米的细小缝隙或明显的凹槽，可以先用瓷砖填缝剂进行填补处理。

嵌缝：嵌缝要尽量均匀，瓷砖粘结剂与基层之间不能有气泡，以求粘结严实。

清洁保养：填缝完工后约30小时（具体可根据当时的天气而定）且砖缝凝固到一定强度后，用清水从上至下全面冲洗干净砖面。

外墙面砖镶贴施工工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]外墙面砖镶贴工程编号：GY-Q-10简介：外墙面砖镶贴主要适用于低层的外墙面装饰，外墙面砖分为釉面和无釉面两种，釉面砖打破了无釉面制品的单调颜色，有效地丰富了建筑的立面装饰，无釉面砖有质朴自然更符合当今返朴归真的时尚。

一、材料要求：1.水泥：采用矿渣水泥或普通硅酸盐水泥，应具有相应的出厂证明或复试单，当水泥超过三个月按试验结果使用。

2.白水泥：白水泥3.砂子：中砂，含泥量不得大于3%，且在使用前过筛。

4.面砖：面砖的品种、规格、图案、颜色应均匀，必须符合设计规定，砖面平整方正，厚度一致，不得有缺棱、掉角和断裂等缺陷。

釉面砖的吸水率不得大于10%，规格尺寸长宽的偏差±；厚度偏差 mm；圆弧半径±。

并具有材质合格证。

5.石灰膏：使用前用块生石灰淋制，用3mm孔径的筛子过滤，淋成石灰膏储存在石灰池中。

用时石灰内不应含有未熟化的颗粒及杂质。

6.粉煤灰：细度过方孔筛，筛余量不大于5%。

7.建筑胶（8407）和矿物矿物颜料等。

二、施工主要机具：磅称、铁板、孔径5mm筛子、窗纱筛子、手推车、大桶、小水桶、平愀、木抹子、铁抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛刷、钢丝刷、扫帚、錾子、手锤、粉线包、小白线、擦布或棉丝、钢片开刀、小灰铲、手提电动小圆锯、勾缝溜子、勾缝托灰板、线坠、盒尺、钉子、红铅笔、铅丝、工具袋等。

三、施工作业的相关条件1.架子：外墙装修脚手架应提前搭设完成并通过安全、技术部门验收合格方可使用。

脚手架必须与墙面保持有150mm的距离。

对于高层建筑外墙可采用吊篮架子，同样必须验收合格安全达到要求。

另外施工的具体要求必须严格执行。

2.墙面、阳台栏杆预留孔洞及排水管等，以及外墙落水管的固定件应处理完毕，门窗要固定好，并通过隐检验收，并采用1：3水泥砂浆将缝隙封堵严实。

第一节墙砖铺贴工程施工工艺一、施工准备1、技术准备编制室内贴面砖工程施工方案，绘制贴砖排版图，并对工人进行详细的技术交底。

2、材料准备1.1水泥：PO32.5或PS32.5水泥，勾缝剂。

1.2界面剂、十字卡。

1.3砂子：中、粗砂。

1.4墙砖：花色、品种、规格按图纸设计要求，并应有产品合格证。

砖表面平整方正，厚度一致，不得有缺楞、掉角和断裂等缺陷。

如遇规格复杂，色差悬殊时，应逐块量度挑选分类存放使用。

3、作业条件2.1墙柱面暗装管线、电制盒安装完毕，并经检验合格。

2.2墙柱面必须坚实、清洁（无油污、浮浆、残灰等），影响面砖铺贴凸出墙柱面部分应凿平，过于凹陷墙柱面应用1：3水泥砂浆分层抹压找平。

（先浇水湿润后再抹灰）。

二、施工工艺1、工艺流程基层处理→选砖→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→浸砖→排砖→弹线分格→镶贴面砖→面砖勾缝与擦缝2、施工方法2.1基层处理A、光面：凿毛，对油污进行清洗，并用清水洗涤。

B、毛面：清洗，并用清水洗涤C、再用1：1水泥沙浆加界面剂拌合，甩成小拉毛2.2选砖施工前对进场的面砖开箱检查，对规格、颜色严加检查，选砖要求方正、平整，楞角完好。

同一规格的面砖，力求颜色均匀。

不同规格进行分类堆放，并分层、分间使用。

允许几何尺寸公差：长度：±0.5毫米；厚度：±0.3毫米—0.5毫米；圆弧：±0.5毫米。

2.3找平按照欲做的方正灰饼进行方正抹灰，首先墙面必须提前湿水，在原底灰上抹1：1.5水泥砂浆结合层。

局部如有7—12毫米厚必须抹1：3水泥砂浆，表面搓平。

注意：使用水泥标号为32.5级，存放过久（界定时间3个月）或有结块的水泥不能使用。

2.4吊垂直、套方、找规矩吊垂直，找规矩时，应与墙面的窗台、腰线、阳角立边等部位面砖贴面排列方法对称性以及室内地台块料铺贴方正综合考虑，力求整体完美。

2.5贴灰饼贴灰饼（打墩）、冲筋（打栏），确定基准。

2.6抹底层砂浆底层砂浆无需抹光，预留粘贴层厚度要均匀。

外墙面砖施工工艺1.工艺流程弹控制线一基层处理f抹找平层一弹线分格一排砖一浸砖一面砖粘贴一面砖养护一面砖勾缝及擦缝一面砖清理2.施工工艺2.在基体处理完毕后，进行挂线、贴灰饼、冲筋，其间距不宜超过2m。

2.2.抹找平层前应将基体表面润湿，并按设计要求在基体表面刷结合层。

2.3.找平层应分层施工，严禁空鼓，每层厚度不应大于7mm。

且应在前一层终凝后再抹后一层；2. 4.找平层的表面应刮平搓毛，并在终凝后浇水养护；2.5.找平层的表面平整度偏差为4mπι,立面垂直度允许偏差为5≡u2.6.外墙砖按照排砖图进行预排，并按照排砖图进行留缝。

外墙贴面砖前必须弹面砖模数线，并请建设单位、监理单位验收，合格后方可开始铺贴面砖。

2.6.面砖只准在长向留置半砖，最小不得小于整砖的1/3(50mm)o半砖留置位置须留在整面墙的中间部位，不得留在两端阳角处。

2.6.2.当整面墙根据现场实际排版情况，排完整砖之后只剩下V50mm的条时，须按以下排版方式排砖。

2.6.3.外墙铝合金窗附框安装完毕，外墙外侧护窗栏杆安装完毕。

2.6.4.按照排砖图放好控制线，特别是窗口边及拐角处控制线。

2.6.5.若面砖铺贴至铝合金窗框处，根据现场实际排版情况，排完整砖后只剩余V50πιm 的条时，该处可靠着铝窗框贴V50mm的面砖，但铺贴之前须经过建设单位、监理单位现场同意确认，否则不允许铺贴。

2.6.6.外墙面砖贴至铝窗部位，仅允许面砖压铝合金窗的尺寸≤5mm.2.6.7.本工程外墙面砖采用浅米黄色、深咖啡色、深灰色三种颜色面砖，具体色区详见甲方封样，三种颜色面砖排砖横向及竖向均采用通缝；窗口上下口设一砖(145*45mm)竖贴；女儿墙压顶下部贴竖破一圈。

砖缝宽选择：控制在5πun,根据墙面实际可考虑砖缝调整，调整范围±1mm。

采用1:1水泥砂浆细砂勾缝。

外墙面砖施工1．材料要求水泥：有出厂合格证及复验合格试单，并符合设计和规范质量标准的要求。

砂：中砂，用前过筛。

面砖：面砖表面要光洁、方正、平整，质地坚硬，其品种规格、尺寸、色泽、图案必须符合设计和规范质量标准的要求。

其他材料：按设计要求配比，其质量符合规范标准。

2．作业条件主体结构施工完毕，并通过验收。

预留孔洞、排水管等处理完毕，门窗框扇已安装完，且门窗与洞口缝隙已堵塞严密，并设置成品保护措施。

阳台栏杆已施工完，墙面基层清理干净，脚手眼、窗台、窗套等事先砌堵严实，并压实抹平。

挑选面砖，分类存放备用。

先做大样，并做出贴面砖的样板墙，向操作者做好施工工艺及操作要点交底，待样板墙完成后，须经有关单位鉴定合格后，方可以进行大面积施工。

3．工艺流程清理基层→排砖→浸砖→施工测量→拉通线，做标志→底层刮糙→抹砂浆结合层→弹线、分格→涂刷水泥浆→面砖背抹水泥浆→铺贴面砖→勾缝、清理。

4．操作工艺基层处理：将凸出墙面的混凝土剔平，对于光滑的混凝土表面进行“毛化处理”，先将表面灰尘、污垢清理干净，用10％碱水将混凝土表面的油污刷掉，随之用清水把碱液冲净，待混凝土表面干了，用1:1 水泥细砂砂浆内掺108 胶用扫帚将砂浆甩到墙上（或喷），终凝后洒水养护，使水泥砂浆有较高的强度，与混凝土墙面粘结牢固。

吊垂直、规方、找规矩、贴灰饼、冲筋：在四大角和门窗口边用经纬仪打垂直线打直；横向水平线以楼层为水平基准线交圈进行控制，竖向垂直线以四周大角和通天柱子或墙垛子为基准线进行控制，要全部是整砖。

阳角处要双面排直。

每层打底时，以灰饼为基准点进行冲筋，使底层做到横平竖直，并做好突出檐口、腰线、窗台、雨篷等饰面的流水坡度和滴水线。

打底层砂浆：先刷一道掺水重10％的108 胶水泥浆，打底要分层分遍进行抹砂浆，第一遍厚度宜5mm，抹后用木抹子搓平、扫毛，待有6~7 成干时，可抹第二遍，厚度8~12mm，随抹随用木杠刮、木抹子槎毛，终凝后洒水养护。

外墙面砖施工工艺1、施工工序基层处理→吊垂直、套方、找规矩→墙面刮糙→弹线分格→铺贴面砖→理缝→嵌缝清洗2、操作要点1）基层处理为增强面砖与墙面的粘结力，应预先对混凝土光面甩毛处理，砖墙面冲洗干净，浇水湿润或用107胶水、水泥浆在混凝土面拉毛。

清除墙面和柱面上的一切垃圾、污物及残余砂浆等。

在基层面冲刷清洁后，充分浇水润湿。

贴砖的前一天（24h）先将面砖放在水桶内浸湿，使用前取出稍待晾干，在表面已无水迹时即可进行铺贴。

2）吊垂直、套方、找规矩先用经纬仪将所有大头角及门窗洞口打垂直线，然后根据面砖规格、尺寸分层设点做灰饼及冲筋。

柱子及墙面的阴阳角等转角处均须挂直线，并进行兜方，做塌饼，阳角要双面挂线挂直。

3）墙面刮糙面砖严禁用软底铺贴，采用1：3水泥砂浆刮糙，并用木蟹磨出麻面，刮糙面在终凝后须根据气温情况浇水养护。

墙面和柱面的水泥砂浆刮糙必须采用分两遍做，必要时应先填以灰头或凿除凸出部分以控制刮糙的厚度，头遍厚度控制在5～7mm，刮糙时随手划毛（铁板糙）。

4）弹线分格按设计要求在墙面上弹出水平与垂直方向的分格线，弹线时要精确计算面砖的铺贴块数，如需要调整分格尺寸，应尽量利用分格缝及腰线调整。

打底完成后，待底子干燥后即行分块弹线，弹线应按设计图案及面砖等实际尺寸分别排列。

排列好尺寸后，纵向及横向再以3~5块距离弹直线，以便掌握线条齐直。

5）铺贴面砖墙面浇水湿润，先将少些粘合剂在面砖上括一下，接着用满刀灰铺贴以便增加其粘结力，贴面砖采用粘合剂，厚度宜在4mm左右。

用粘合剂自上面下对准分格线铺贴。

6）理缝面砖贴后即用拍扳拍实、拍平，歪斜不正的缝道应立即拨正，先横后竖的统长拨正。

7）嵌缝清洗贴好面砖后，随即擦清灰尘及面砖上残余砂浆，再用布揩净。

缝隙的空隙处用水泥浆刮浆闭缝，再用擦布擦净饰面，20分钟后用清水洗净为止。

面砖的主缝（垂直缝）局部处为拼缝时，最后用同面砖相同颜色水泥浆擦平（揩缝），待硬化后将墙面残浆清除。

外墙面砖施工(1＞材料要求水泥：325号以上的普通水泥或矿渣水泥。

聚乙烯醇缩甲醛(即107胶＞无色透明胶状体。

面砖：必须为一级品，表面平整，颜色一致，每块砖的尺寸正确，边角整齐。

(2＞施工工具水平尺、靠尺板、底尺、小灰桶、小水壶、平锹、扫帚、抹子擦布等常用的施工工具。

(3＞施工工艺①基层处理在结构施工时，墙面尽可能按清水墙面标准施工，做到平整垂直，为饰面工程施工创造良好条件。

镶贴面砖的基层，一般都是抹1:3的水泥砂浆一层，厚度15mm左右，并要求将表面用木抹子搓毛，墙面抹灰必须平整、方正、垂直。

b5E2RGbCAP对于脚手架眼、管洞、管槽等应填充堵严。

个别凸凹和缺棱掉角部分要先刷一遍1:4的107胶水溶液，然后用1:3水泥砂浆补平，每次修补厚度10MM以内为宜。

门窗框塞缝应作为一道工序专人负责，先用1:2或1:3水泥砂浆将缝塞严，达到一定强度后，再抹基层，打底2〜3d后开始贴砖。

p1EanqFDPw②面砖的选择和浸泡粘贴之前必须对面砖进行挑选，首先将色泽不同的砖分另雌放，挑出翘曲变形、裂纹、面层缺釉、有杂质、边沿不整齐及其它有明显缺陷的砖，对于矩形的砖，分别进行长、宽两次检查，分大、中、小三种类产品，并分类堆放保存待用。

在粘贴面砖时，将同一尺寸者用于同一房间或同一墙面。

以保证接缝均匀一致。

DXDiTa9E3d③面砖在粘贴之前，要先浸入水中湿润2〜3h左右，捞出后立放阴干，表干内湿，或把水揩去，擦洗干净，正面和背面均不得有油污。

RTCrpUDGiT④面砖粘贴之前，必须进行预排，以保证接缝均匀。

⑤弹规矩线根据墙面的宽度、高度和设计要求，弹出面砖定位的立缝线和水平缝线。

⑥润湿基层在粘贴之前，要先把基层表面清扫干净，铲除墙面及阴角等处的余浆、毛刺，然后洒水润湿墙面，也可在施工的前一天将基层墙面浇水，要浇匀、湿透、表面无水。

5PCzVD7HxA⑦刮抹粘结灰浆用抹子直接把107胶水泥素浆刮抹到基层上，厚度控制在4〜6mm。
