国标 4706.1 培训讲义

  • 格式：pdf
  • 大小：356.49 KB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

小家电安规基本知识培训

小家电安规基本知识培训

可拆线的连接器的软电缆或软线构成的组件，用以将器具设备与 电源连接起来。
①Designation (描述) H - harmonized wiring (协调系统电线) A - national recognized wiring (国家认可电线) ②Rated Voltage V (额定电压UO/U)
Page
9
二.插头电源线认识
南非标插头主要是在南非、印度、俄罗斯使用，特征是三个圆头。还有意大 利标准(意标)插头、瑞士标准(瑞士标)插头等。
Page
10
二.插头电源线认识
Page
11
二.插头电源线认识
电源组件的定义：定义：电线组件是指由带有不可拆线的插头和不
一、电源线的表示方法
1.欧规线的表示方法
C和E相切，高度不小于5MM 字体粗细不下于1MM
Page
2
一.常用安规标志基本认识
EMC (电磁兼容性) : 所有在欧盟市场销售的电器产品，其 本身所产生的电磁干扰(EMI)，不得超过一定的标准，以 免影响其它产品的正常运作，同时，电器产品本身亦需要 有一定的抗干扰能力(EMS)，以便在一般电磁环境下能正 常使用。 LVD (低电压指令): 是针对工作电压在AC 50V至1000V之 间、DC 75V至1500V之间的电器产品，要求其符合一定 的电器安全要求。例如: 绝缘距离要求、耐高压要求、抗 燃性要求、温升限制、关键零组件的使用，寿命及异常情 形测试等。
以上内容字体高字最小要达到 1.6mm 6) Household Use Only 此内容 最少要达到2.4mm,但彩盒字体 高度最少达到6.4mm 注意： 不干胶上还须显示警告文字， 具体按产品进行； 如果销售目的地为加拿大，则 字体高度 不干胶上须显示相应的法文； 不小于2.4MM 所有包装物的标志均须统一， 如不干胶、彩盒等。

最新威凯GB47061和GB470632安规标准培训.pptx

最新威凯GB47061和GB470632安规标准培训.pptx
工作电压 w o r k i n g v o l t a g e 器具以额定电压并在正常工作条件下运行时， 考虑的那部分所承受
的最高电压。 与额定电压区分开来，考虑谐振电压，不考虑瞬间电压
额定电流 注：如果没有为器具规定电流， 则额定电流 -对于电热器具， 为由额定输人功率和额定电压计算出的电流值； -对于电动器具和组合型器具， 为器具以额定电压在正常工作条件下运 行时测得的电流值。
进行CCC认证时需要结合实施规则： ➢ 单相器具额定电压不超过250V，其他器具额定电压不超过480V； ➢ 装有全封闭电动机－压缩机,额定制冷量≤21000 大卡/每小时
（24360W）； ➢ 可作为一个组件或组件系统的一部分独立销售。
三、定义
定义；有注释按照注释，无注释就查字典。 电流，电压无特殊说明就是指有效值
问：特殊螺钉有哪些？（六角、H型）
吴：就安全性能方面Z＞Y ＞X,所以Z连接应比X型连接更可靠 何：就使用便利性X＞Y ＞Z,所以X连接应比Z型连接更可靠
三、定义
防触电保护---基本绝缘、附加绝缘、双重绝缘、加强绝缘、功能性绝缘、保护阻抗
功能性绝缘 仅为器具的固有功能所需，而在不同电位的导电部件之间设 置的绝缘。 例子：三相器具相间绝缘、绕组间绝缘。（GB4706.1-2005）
三、定义
II类结构的防触电方式
三、定义
II类结构的防触电手段
非带电部件
三、定义
器具的防触电保护类型与结构
空调器是Ⅰ类器具
特低电压
电压要求
安全特低电压
电压要求+变压器/转换器要求
安全隔离变压器
输入/输出绕组间绝缘要求
保护安全特低电压电路
以SELV工作+接地电路+ 与强电隔离

小家电质量检验培训

小家电质量检验培训
u IEC 60335-2-15:2000 《Household and similar electrical appliances - Safety - Part 2-15: Particular requirements for appliances for heating liquids》
u 注：因考虑到多个国家引用IEC标准的情况，IEC标准可能有多个版本共同存在
子，防止蒸气喷到把手上的警告；当水煮开时，不要移动壶盖的 警告； u －－无线电水壶的说明书，未包括有电水壶仅在提供的底座上使
用的说明
PPT文档演模板
2020/11/18
小家电质量检验培训
三、液体加热器检测过程中常见问题探讨
u 防触电 问题：
u 器具的结构和外壳应使对意 外触及带电部件有足够的防 护，通过试验指和试验销的 试验来确定。应该强调的是， 对无绳电水壶的底座，用试 验销不应触及带电件。
• 有什么总体要求………………………….11.1条 • 怎样放置………………………………….11.2条 • 用什么仪器设备………………………….11.3条 • 试验样品的工作状态（包括档位设定） • 试验的电压、功率…………………11.4-11.6条 • 试验时间…………………………………11.7条 • 测量哪些部位/参数，记录什么数据 • 怎么样判定………………………………11.8条
一定的力才能进入）：
PPT文档演模板
2020/11/18
小家电质量检验培训
三、液体加热器检测过程中常见问题探讨
u 防触电 问题： u 不符合标准的案例（基座无防护盖，试验销不
用力即可进入内部触及带电件）：
PPT文档演模板
2020/11/18
小家电质量检验培训

安规讲义-B

安规讲义-B

5、防触电保护
1、器具的结构和外壳应具有充分的防触电保护。
2、器具的操作旋钮、手柄、杆及类似零件的轴在正 常工作情况下不应带电。
通过附加绝缘规定的试验来确定是否合格。
3、器具的外壳除操作运行所必须的孔外，不得开有 通向带电部件的孔。
4、I类器具用试验销和试验指来进行检验（对可见灼 热式电热元件除外）。
分类
• I类电器 有基本绝缘隔离带电体，又有外壳通过电源线接地防止触电的电器。
如图3-3所示。如器具的绝缘损坏，电流直接经外壳导入大地，不危 及人身。
I类电器可以有双重绝缘或加强绝缘的部件，或者可以有在安全超低 压下工作的部件。
• II类电器 有双重绝缘或加强绝缘将带电体隔离，无须接地保护即可安全使用
每个工作周期的间隔时间要足以使器具冷却到近拟室温。 • 断续工作
一系列特定相同周期的工作，每个周期都包含有在正常负载下或充 分主热条件下的一段工作时间和随后让器具空转或关闭的一段休息 时间。
术语
• 温控器 一种动作温度可以是固定的或可调节的热敏装置，在正常工作期间，
通过自动接通或断开电路，保持器具或器具部件的温度在某个范围 之间。
耐潮湿
3、器具应能抵挡在正常使用中可能出现的潮湿 条件。
1）试验的器具在正常环境的潮湿条件下放置24h。 2）取下可拆卸部件； 3）潮湿试验在相对湿度为（93± 2）%的潮湿箱
内进行48h。空气的温度保持在（20~30）℃ 之 间的任何一个方便值t的1K之内。在放入潮湿 箱之前，使器具达到t到t+4 ℃温度。
工作时可以移动或者连接电源时能容易地从一处移到另一处的器具。
术语
• 手持式器具 正常使用时用手握持的便携式器具。
• 充分放热条件 电热器具在正常使用条件下的工作状态。

电器性能安全标准培训

电器性能安全标准培训
、螺钉和铆钉等小零件外，其外壳能将所有 的 金 属 部 件 包 围 起 来 ，该 外 壳 提供了至少相当于加强绝缘的防护措施将这些小金属零 件与器具的带电 部 件 隔 离 。 该 类 型 器 具 被 称 为 带 绝缘外壳的
Ⅱ类器具。
②具 有 一 个 基 本 连 接的金属外壳，其内各处均使用双重绝缘或加
14、Z型连接 不打碎或不损坏器具就不能更换电源软线的连接方法。
15、基本绝缘 施加于带电部件对电击提供基本防护的绝缘。
16、附加绝缘
万一基本绝缘失效，为了对电击提供防护而施加的除基本 绝缘以外的独立绝缘。（如Ⅱ类器具的塑料外壳）
17、双重绝缘 由基本绝缘和附加绝缘构成的绝缘系统。（如Ⅱ类器具内
电器性能安全标准培训
GB4706.1-2005家用和类似用途电器的安全第1 部分：通用要求 GB 4706.13-2004 家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求
一、定义
1、额定电压 由制造商为器具规定的电压。 2、额定电压范围 由制造商为器具规定的电压范围，用其上限值和下限值来
互连的软线。
10、互连软线 不用作电源线连接而作为完整器具的一部分提供的外部软
线（如分体空调器室内、室外机之间的连接软线）
11、电源软线 固定到器具上，用于供电的软线。
12、X型连接 能够容易更换电源软线的连接方法。
13、Y型连接 打算由制造商、它的服务机构或类似的具有资格的人员来
更换电源软线的连接方法。（如冰箱的电源线连接）
强绝缘的器具，该类型器具被称为有金属外 壳 的Ⅱ 类 器 具 。 ③由 带 绝 缘 外 壳 的 Ⅱ类器具和有金属外壳的Ⅱ类器具组合而成的
器具
注 2: 带 绝缘外壳的Ⅱ类器具，其壳体可构成附加绝缘或加强绝缘的

GB4706.1系列标准讲义(98版)

GB4706.1系列标准讲义(98版)


第 3 章 总体要求
器具的结构应使其正常使用中能够安全地工作，即使 在正常使用中出现可能的疏忽，也不引起对人员和周 围环境的危险。 通过目测、试验等方法来检查其合格性。

GB4706.1标准讲义


第 4 章 试验的一般条件
试验的定义：型式试验 试验方法：样品数量、试验顺序、环境条件、试验条 件（电压、频率等）
GB4706.1标准讲义


第 2 章 定义 （60个术语）之七
爬电距离：两个导电部件之间，或一个导电部件与器 具的易触及表面之间沿绝缘材料表面测量的最短路径。 （2.4.12） 电气间隙：两个导电部件之间，或一个导电部件与器 具易触及表面之间的空间最短距离。 （2.4.13）
GB4706.1标准讲义

GB4706.1标准讲义
第 29 章 爬电距离、电气间隙和穿透绝缘距离 第 30 章 耐热、耐燃和耐漏电起痕 耐热（球压试验）：75℃、125 ℃等(30.1) 耐燃（阻燃试验）：附录J、K、L、M(30.2) 温度550 ℃ 、650 ℃ 、750 ℃ 、850 ℃ 耐漏电起痕：附录N(30.3) 第 31 章 防锈 第 32 章 辐射、毒性和类似危险
（2.4.3） Ⅱ类结构
GB4706.1标准讲义


第 2 章 定义 （60个术语）之四
0类器具：电击防护依赖于基本绝缘的器具。 （2.4.5） 几乎没有。 0I 类器具：至少整体具有基本绝缘并带有一个接线端 子的器具的器具，但其电源线不带接地导线，插头也 无接地接点。 （2.4.6） 吊扇 Ⅰ类器具：其电击防护不仅依靠基本绝缘，而且包括 一个附加安全防护措施的器具。 （2.4.7） 电饭锅、电水壶

GB4706安全培训课件(PPT 74页)

GB4706安全培训课件(PPT 74页)

0I类电器
I类电器
II类电器
III类电器
爬电距离
空气间隙 低电压
安全低电压 安全变压器
移动式器具
手持式器具 固定式器具 安装式器具
保护限温器
自复位限温器 非自复位限温器 保护装置 温度熔断器
全极断开
断开位置 可触及部件 带电体
可见灼热元件
电热类器具
电机类器具 组合类器具 保养（用户） 电子元件
3
为 什 么 要 保证产品 安 全？
案例（一）、在某市，一居民在使用购买的全自动洗衣机洗涤衣物时，因 为洗衣机是全自动洗衣机，所以该居民在将衣物放入洗衣机内，启动按钮 后，到邻居家串门。后听到外面有救火的喊声，从邻居家出来后，发现是 自己家冒出了黑烟。在经过扑救后，将火扑灭，但是家具几乎全部烧毁。 经过专家检查分析，恰恰是由于洗衣机短路导致了这次火灾。为此，厂家 给予了巨额赔偿。
案例（二）、某洗衣机在实验室进行测试时，洗净性能等各项性能 均合格。但是，测试人员在进行测试，将负载布放入洗涤桶内时， 无意间碰到了内桶（金属桶），结果发现内桶带电，手指被电击的 疼了一个下午。 案例（三）、在国内外的测试认证系统中，一个测试工程师如果不 懂得安全，则其他人均会认为他是一个不合格的工程师。
7
目录
1. 范 围
17. 关 于 变 压 器 及 其 电 路 的 过 载 保 护
2. 定 义
18. 关 于 耐 久 性
3. 总 体 要 求
19. 关 于 非 正 常 运 行
4. 关 于 测 试 的 说 明
20. 关 于 稳 定 性 和 机 械 方 面 的 危 险
5. 空
21. 关 于 机 械 强 度
温度过高或火灾

GB4706系列之一 安规基础知识培训

GB4706系列之一 安规基础知识培训
5
一、基本安规理念
符合相关安全标准的产品（认证合格的产品）就一 定绝对的安全吗？ 一定不会产生危害吗？
• 安全是相对的 —潜在危险的预判（可能发生的几率及危害程度） —产品成本的承受（消费者对产品的期望） —法律法规的限制（安全、能耗、环保等要求） —社会科学的发展（以人为本的趋势）
6
一、基本安规理念
12
三、GB4706.1标准略读
2、规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版 本（包括所有的修改单）适用于本文件。 GB 4208—2008 外壳防护等级(IP代码) （IEC 60529:2001，IDT） IEC 60068-2-75 环境试验 第2-75部分：试验–试验Eh：冲击试验 （Environmental testing – Part 2-75: Tests – Test Eh: Hammer tests）
19
三、GB4706.1标准略读
9、电动器具的启动
注：必要时，在产品的特殊安全要求标准中规定要求和试验。
20
三、GB4706.1标准略读
10、输入功率和电流
如果器具标志有额定输入功率/额定功率，器具在额定电压且在正常工作 温度下，其输入功率/电流对其额定输入功率/额定功率的偏离不应大 于表中所示的偏差。
9
二、主要安规标准
欧洲标准（IEC/EN） IEC /EN 60335-1:2004 家用和类似用途电器的安全 第1部分：通用要求 IEC /EN 60335-2-14:2006 家用和类似用途电器的安全 液体加热器的特殊要求 IEC /EN 60335-2-15:2005 家用和类似用途电器的安全 厨房机械的特殊要求

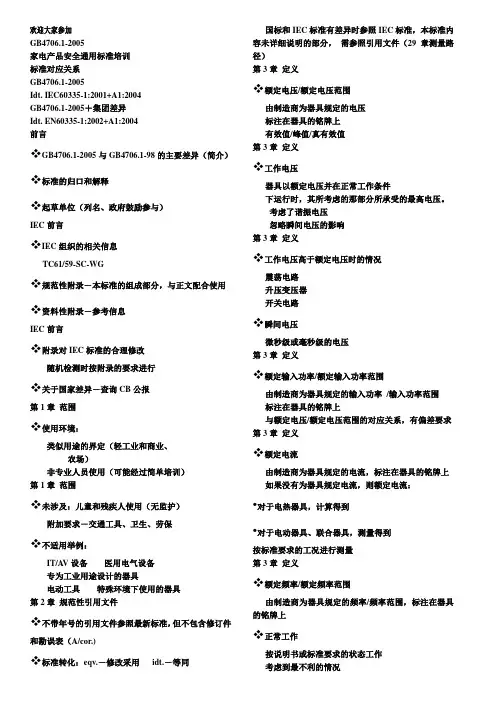

GB4706 家电培训 笔记

GB4706 家电培训 笔记

欢迎大家参加GB4706.1-2005家电产品安全通用标准培训标准对应关系GB4706.1-2005Idt. IEC60335-1:2001+A1:2004GB4706.1-2005＋集团差异Idt. EN60335-1:2002+A1:2004前言GB4706.1-2005与GB4706.1-98的主要差异（简介） 标准的归口和解释起草单位（列名、政府鼓励参与）IEC前言IEC组织的相关信息TC61/59-SC-WG规范性附录－本标准的组成部分，与正文配合使用 资料性附录－参考信息IEC前言附录对IEC标准的合理修改随机检测时按附录的要求进行关于国家差异－查询CB公报第1章范围使用环境：类似用途的界定（轻工业和商业、农场）非专业人员使用（可能经过简单培训）第1章范围未涉及：儿童和残疾人使用（无监护）附加要求－交通工具、卫生、劳保不适用举例：IT/A V设备医用电气设备专为工业用途设计的器具电动工具特殊环境下使用的器具第2章规范性引用文件不带年号的引用文件参照最新标准，但不包含修订件和勘误表（A/cor.)标准转化：eqv.－修改采用idt.－等同国标和IEC标准有差异时参照IEC标准，本标准内容未详细说明的部分，需参照引用文件（29章测量路径）第3章定义额定电压/额定电压范围由制造商为器具规定的电压标注在器具的铭牌上有效值/峰值/真有效值第3章定义工作电压器具以额定电压并在正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

考虑了谐振电压忽略瞬间电压的影响第3章定义工作电压高于额定电压时的情况震荡电路升压变压器开关电路瞬间电压微秒级或毫秒级的电压第3章定义额定输入功率/额定输入功率范围由制造商为器具规定的输入功率/输入功率范围标注在器具的铭牌上与额定电压/额定电压范围的对应关系，有偏差要求第3章定义额定电流由制造商为器具规定的电流，标注在器具的铭牌上如果没有为器具规定电流，则额定电流：•对于电热器具，计算得到•对于电动器具、联合器具，测量得到按标准要求的工况进行测量第3章定义额定频率/额定频率范围由制造商为器具规定的频率/频率范围，标注在器具的铭牌上正常工作按说明书或标准要求的状态工作考虑到最不利的情况第3章定义额定脉冲电压根据器具的额定电压和过电压类别而确定的电压，用来表明器具绝缘耐受瞬间过电压的规定承受能力。

GB4706.1基本测试培训ppt课件

GB4706.1基本测试培训ppt课件
12
定义
8、安全隔离变压器 ➢ 提供安全特低电压， ➢ 在输入与输出之间至少用双重绝缘或加强绝缘隔离 9、便携式器具、手持式器具、驻立式器具、固定式器具、嵌装式器具 10、电热器具：装有电热元件而不带有电动机的器具
电动器具：装有电动机而不带有电热元件的器具 注：由电磁驱动的器具认为是电动器具 联合型器具：装有电动机和电热元件的器具
3
内容
20、稳定性和机械危险 21、机械强度 22、结构 23、内部布线 24、元件 25、电源连接和外部软线 26、外部导线用接线端子
4
内容
27、接地 28、螺钉和连接 29、电气间隙、爬电距离和固体绝缘 30、耐热和耐燃 31、防锈 32、辐射、毒性和类似危险
5
定义
1、额定 2、X型连接、 Y型连接、Z型连接 3、基本绝缘、附加绝缘、双重绝缘、加强绝缘、功能绝缘 4、保护阻抗 连接在带电部件和II类结构的易触及导电部件之间的阻抗，在正常 使用中及器具出现 故障时，它将电流限制在一个安全 值。 5、I类器具、II类器具、III器具
24
6 分类
1、器具应属于下列各类别之一：I类、 II类、 III类 2、器具应具有对水有害浸入的适当防护等级---IP等级
25
7 标志和说明
1、器具应有含下述内容的标志： ❖ 额定电压或额定电压范围（单位：V）； ❖ 电源性质的符号，标有额定频率的除外； ❖ 额定输入功率（单位：W或Kw）或额定电流（单位：A） ❖ 制造厂或责任承销商的名称、商标或识别标记； ❖ 器具型号或规格； ❖ II类器具符号； ❖ IP代码，IPX0不标出。
13
便携式：
定义
14
手持式：
定义
15
固定式：

GB47061-2005培训教材(ppt38张)

GB47061-2005培训教材(ppt38张)
48h
ห้องสมุดไป่ตู้ 非正常工作
器具在非正常工作条件下防止下列危险： ——触及带电部件 ——绝缘性能下降 ——产生过高温度 ——火灾 ——释放有毒气体 ——触及危险运动部件 ——保护性电路失效 ——危险意外运行 电热 19.2 19.3 11章起限限温的19.4 电动19.7 19.10 电子线路19.11 19.12
Ⅲ类器具 class Ⅲ appliance
1、使用安全特低电压工作的器具，如加湿器； 2、器具产生的电压也不应高与安全特低电压（空载电压不超过 50V）。
定义
定义
基本绝缘 用于防止触及带电部件的初级保护，该防护是由绝缘材料完成的。 附加绝缘 1、附加绝缘是为防止触及带电部件，在基本绝缘外另加的一层防护 该防护是有绝缘材料完成的； 2、附加绝缘是独立于基本绝缘的。 双重绝缘 1、双重绝缘是由基本绝缘和附加绝缘组成的防触电措施； 2、双重绝缘中基本绝缘和附加绝缘是相互独立的； 加强绝缘 1、加强绝缘是等效于双重绝缘的用于防触电的单一防护措施（电源 线插头的绝缘）； 2、这一单一防护系统可以是一种绝缘材料，也可以是由几层（几种 ）紧密连接的单质绝缘体组成（如电源软线的绝缘）。 功能性绝缘 1、功能绝缘不是为防止触及带电部件而设立的绝缘体系； 2、功能绝缘是为了完成器具本身功能设置的导电部件之间的绝缘（ 如电动机漆包线的绝缘）。
泄露电流
泄露电流测量方式
1、通过隔离变压器向被测物提供合适电压 ，使器具工作。 2、测量仪表连接在被测物的外壳（地）和 被测物输入电源线L、N之间量各测一次 。 3、测量值取两次量测中最大值为该被测物 的接触电流值
注：输入电源推荐采用隔离电源（变压器）供电，或将被测物与地绝缘
耐潮湿
潮态测试： （93 ±3）% 20 ℃ ~30 ℃ 取下可拆卸部件 溢水测试： 正常使用中承受液体溢出 0.25L 15%

安规培训-gb4706(05版)

安规培训-gb4706(05版)
安规培训－－
GB4706.1－2005
家用和类似用途电器的安全 第一部分：通用要求
安规培训—内容
安规知识 GB4706.1 H系列综测技术指标 H系列综测新增功能
安规知识——电气设备的安全要求
电气安全——主要是指电气设备应保证在正常使用中安全可靠地运行，即使 在使用中可能出现误操作或者设备失效情况下，也不会给使用者和周围环境 带来危害。这种危害最主要的就是电击（触电）、局部过热引起的人体烫伤 或火灾、电磁辐射等。 安规标准——是为了规范各种电气设备的设计和制造，保证人身安全和使用 环境不受任何危害而制定的（包括：UL、CSA、IEC、JSI、GB等），标准中 规定了：防触电保护、过载保护、发热、机械强度、耐久性、内部布线和接 线端子、螺钉和连接、爬电距离和电气间隙、防腐防潮、耐热耐燃和耐漏电 起痕、防电磁辐射、防毒性等安全要求。 安规测试——电器制造商要按照安规标准的要求对其设计制造的产品进行测 试与检验，检查产品或者设备是否存在对操作者的人身安全或者环境的危害 或潜在危害。在取得相关的认可后（例如3C认证）方可以将其产品投放市场， 而且按照认证的要求，每一台电器均必须通过规定的安规例行试验（检验） 方可以出厂；正是通过这样的手段和方法保障了电器对人和环境的“电气安 全”。
安规知识——安规测试的重要项目
电气强度（耐压）测试
绝缘电阻测试 接地导通电阻测试 泄漏电流测试 输入电流和功率ห้องสมุดไป่ตู้ 电动器具的启动
★ ★ ★ ★ ★ ★
安规知识——安规测试试验分类
型式试验(Type Test)：
对一个有代表性的样品按标准进行的测试
抽样试验(Sampling Test)：
安规知识——电气强度测试

安规讲义

安规讲义
每个工作周期的间隔时间要足以使器具冷却到近拟室温。 • 断续工作
一系列特定相同周期的工作，每个周期都包含有在正常负载下或充 分主热条件下的一段工作时间和随后让器具空转或关闭的一段休息 时间。
术语
• 温控器 一种动作温度可以是固定的或可调节的热敏装置，在正常工作期间，
通过自动接通或断开电路，保持器具或器具部件的温度在某个范围 之间。
的电器。这类电器防触电保护，不仅依靠基本绝缘，而且有后备的 补充绝缘，万一前者损坏，后者仍可起绝缘作用。如图3-4所示
此类电器的安全等级高，一般塑料外壳带护套电源线的产品都可视 为双重绝缘。
• III类电器 有基本绝缘，依靠安全超低电压供电来防止触电的电器。
分类图示
4、标志
器具的标志是一种常用的提示性安全手段，要求标 志的文字符号清晰明了，经久耐用。它的主要内容及有 关规定如下：
5、带有电容的器具从正常使用条件下断电后，人碰 到该器具联接的电源插头的插销时，不应因电容器 的放电而发生危险。
插销电压不得超过34V（测试10次）。
额定容量不超过0.1µF的电容器，可视为合格。
6、输入功率和电流
器具的额定输入功率是由产品设计 确定的，但由于制造上的原因，在额定 负载情况下其实际功率往往比额定功率 过分偏大，从而导致绕组、电热丝、或 运动部件的发热过大，严重时将影响器 具的安全。为此对输入功率的上限偏差 必须给以限制。此外，由于电热器具的 功率不足还会影响器具的性能，所以对 电热器具的输入功率下限也应作出规定。
输入功率和电流
器具的输入功率不大于下表：
类别 电热器具
电动器具
额定输入功率 W
偏差
≤100 ＞100
±10% +5%或-10% 或者10W（以大者为准）

4706讲稿

4706讲稿

十五、耐潮湿
1.器具外壳应按器具分类提供相应的防水等级 2.外壳防护等级第二位特征数字： 0无防护; 1防 垂直方向滴水; 2防当样品在15度范围内倾斜时， 垂直滴水; 3防淋水; 4防溅水; 5防喷水; 6防强喷 水; 7防短时浸水 ;8防持续潜水 3.在正常使用中能够承受液体溢出的器具，溢出 15%容器容量的液体不会影响器具的电气绝缘 4.湿热试验：（93±3）%的潮湿箱内进行48h， 温度保持在20℃～30℃之间任何一个方便值 5.试验后器具应经受16.3的电气强度试验，并且 绝缘上没有能导致爬电距离和电气间隙降低到低 于第29章中规定限值的水迹
十六、泄漏电流和电气强度
1.器具的泄漏电流不应过大，其电气强度应符合规定要求 2.在进行试验前，保护阻抗要从带电部件上断开,使器具处 于室温，且不连接电源的情况下进行该试验 3.试验初始，施加的电压不超过规定电压值的一半，然后 平缓地升高到规定值,在试验期间不应出现击穿 4.如果所有的控制器在所有各极中有一个断开位置，则规 定泄漏电流限定值增加一倍。如果为下述情况，则泄漏电 流限定值也应增加一倍： —器具上只有一个热断路器，没有任何其他控制器 —所有温控器、限温器和能量调节器都没有一个断开位置 —器具带有无线电干扰滤波器。在这种情况下，断开滤波 器时的泄漏电流应不超过规定的限值
八(2)、对触及带电部件的防护
十、输入功率和电流
1.在正常工作温度下输入功率和电流应符合标准规定 2.输入功率、电流是变化的，用代表性周期输入功率的平 均值确定输入功率、电流 输入功率偏差: 器具类型额 定输入功率/W 偏差 所有器具 ≤25 +20% 电热器具和组合型器具 ＞25和≤200 ＞200 电动器具 ＞25和≤300 ＞300 ±10% +5%或20W -10% +20% +15%或60W
