厚膜混合集成电路中的军事与航天应用研究摘要厚膜混合集成电路是一种基于多层薄膜堆叠制备的三维集成电路技术，具备高度集成、小型化、低功耗及高可靠性等特点。
本文基于厚膜混合集成电路技术，对其在军事与航天领域中的应用进行了研究。
首先，介绍了厚膜混合集成电路的基本原理和制备方法。
其次，探讨了厚膜混合集成电路在军事领域中的应用，包括便携式雷达系统、兵器导控系统以及通信与导航系统等。
最后，阐述了厚膜混合集成电路在航天领域中的应用潜力，并展望了未来的发展方向。
1. 引言随着科技的不断进步，军事与航天领域对电子器件的要求也越来越高。
传统的集成电路技术在一定程度上无法满足这些要求，因此，厚膜混合集成电路应运而生。
厚膜混合集成电路是一种通过多层薄膜堆叠制备的三维集成电路技术，具备高度集成、小型化、低功耗及高可靠性等特点，广泛应用于军事与航天领域。
本文将重点研究厚膜混合集成电路在这两个领域中的应用情况，并展望未来的发展方向。
2. 厚膜混合集成电路的基本原理与制备方法厚膜混合集成电路是一种将不同材料的薄膜通过堆叠、层间连接等方式制备而成的三维集成电路。
其基本原理是通过层间连接的方式将不同功能的电路层堆叠在一起，从而实现高度集成的电路系统。
制备过程一般包括薄膜的制备、层间连接的形成以及封装保护等步骤。
目前，常用的制备方法主要有薄膜堆叠、电路蒸发和微加工等技术。
3. 厚膜混合集成电路在军事领域中的应用（1）便携式雷达系统便携式雷达系统具有快速部署、高精度和抗干扰能力强等特点，对电子器件的要求非常高。
厚膜混合集成电路可以实现对雷达信号的高度集成和处理，使得系统更为稳定和可靠。
此外，厚膜混合集成电路还具备小型化和低功耗的特点，便携式雷达系统可以轻便携带，适用于各种战场环境。
（2）兵器导控系统兵器导控系统对电子器件的要求主要集中在高精度、高速度和稳定性上。
厚膜混合集成电路可以实现对导控电路的高度集成和优化设计，提高系统的性能和稳定性。

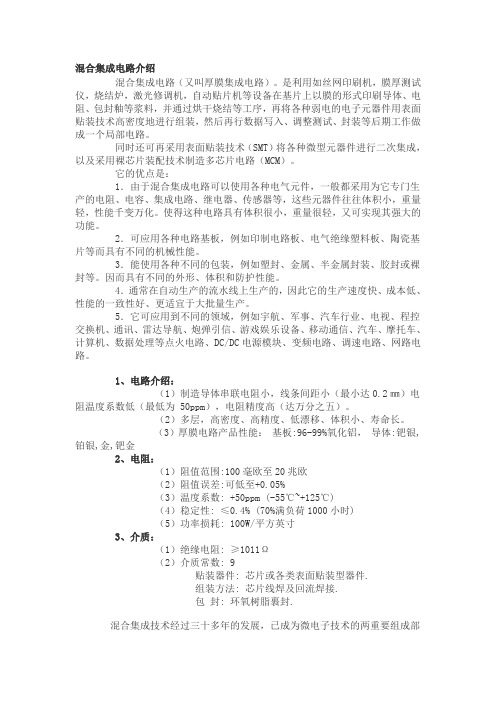

混合集成电路介绍混合集成电路（又叫厚膜集成电路）。
是利用如丝网印刷机，膜厚测试仪，烧结炉，激光修调机，自动贴片机等设备在基片上以膜的形式印刷导体、电阻、包封釉等浆料，并通过烘干烧结等工序，再将各种弱电的电子元器件用表面贴装技术高密度地进行组装，然后再行数据写入、调整测试、封装等后期工作做成一个局部电路。
同时还可再采用表面贴装技术（SMT）将各种微型元器件进行二次集成，以及采用裸芯片装配技术制造多芯片电路（MCM）。
它的优点是：1．由于混合集成电路可以使用各种电气元件，一般都采用为它专门生产的电阻、电容、集成电路、继电器、传感器等，这些元器件往往体积小，重量轻，性能千变万化。
使得这种电路具有体积很小，重量很轻，又可实现其强大的功能。
2．可应用各种电路基板，例如印制电路板、电气绝缘塑料板、陶瓷基片等而具有不同的机械性能。
3．能使用各种不同的包装，例如塑封、金属、半金属封装、胶封或裸封等。
因而具有不同的外形、体积和防护性能。
4．通常在自动生产的流水线上生产的，因此它的生产速度快、成本低、性能的一致性好、更适宜于大批量生产。
5．它可应用到不同的领域，例如宇航、军事、汽车行业、电视、程控交换机、通讯、雷达导航、炮弹引信、游戏娱乐设备、移动通信、汽车、摩托车、计算机、数据处理等点火电路、DC/DC电源模块、变频电路、调速电路、网路电路。
1、电路介绍：（1）制造导体串联电阻小，线条间距小（最小达0.2㎜）电阻温度系数低（最低为 50ppm），电阻精度高（达万分之五）。
（2）多层，高密度、高精度、低漂移、体积小、寿命长。
（3）厚膜电路产品性能：基板:96-99%氧化铝，导体:钯银,铂银,金,钯金2、电阻：（1）阻值范围:100毫欧至20兆欧（2）阻值误差:可低至+0.05%（3）温度系数: +50ppm (-55℃~+125℃)（4）稳定性: ≤0.4% (70%满负荷1000小时)（5）功率损耗: 100W/平方英寸3、介质：（1）绝缘电阻: ≥1011Ω（2）介质常数: 9贴装器件: 芯片或各类表面贴装型器件.组装方法: 芯片线焊及回流焊接.包封: 环氧树脂裹封.混合集成技术经过三十多年的发展，已成为微电子技术的两重要组成部分之一。
厚膜混合集成电路中的安全与信息保护研究随着信息技术的迅速发展和应用的普及，人们对信息安全和数据保护的需求不断增加。
在这个信息化时代，个人隐私泄露、数据篡改、恶意攻击等问题已成为亟待解决的重大挑战。
为了保护集成电路中的安全和信息，研究人员开始关注厚膜混合集成电路的安全性和信息保护问题。
厚膜混合集成电路是一种新型集成电路技术，它通过将多种不同类型的芯片集成在一起，实现在一个芯片上同时运行不同功能的设备。
这种技术在物联网、医疗器械、汽车、智能家居等领域具有广泛的应用前景。
然而，由于集成了多种功能，厚膜混合集成电路面临着更大的安全风险。
首先，厚膜混合集成电路需要应对从硬件到软件多个层面的安全威胁。
硬件层面上，攻击者可以通过物理攻击、拆解和撬动等手段入侵芯片，并获取敏感信息或者修改芯片功能。
软件层面上，恶意软件可能通过漏洞利用、逆向工程等方式攻击芯片并窃取数据，或者篡改芯片的正常工作状态。
其次，由于厚膜混合集成电路内部集成了多种不同功能的芯片，存在信息共享和交流的需求。
然而，这也使得不同功能模块之间的数据难以保护。
信息泄露可能会导致重要数据丢失、商业机密被窃取、个人隐私曝光等问题，对个人和企业都带来了巨大的风险。
在厚膜混合集成电路中，安全与信息保护问题的研究变得尤为重要。
目前，研究人员提出了一系列解决方案来提高厚膜混合集成电路的安全性和信息保护能力。
首先，加密技术是保护厚膜混合集成电路的重要手段。
通过使用对称加密和非对称加密算法，可以保护数据的机密性和完整性。
同时，数字签名技术可以验证数据的来源和完整性，防止数据被篡改。
其次，身份认证技术在保护厚膜混合集成电路中的信息安全方面也起到关键作用。
在访问控制和身份验证方面，研究人员可以使用双因素认证、生物特征识别等技术来提高集成电路的安全性。
只有经过身份认证的用户才能访问芯片中的数据和功能，减少了未经授权的访问风险。
此外，硬件设计和物理安全措施也是保护厚膜混合集成电路的重要手段。
厚膜混合集成电路中的可视化设计与仿真技术研究厚膜混合集成电路（HMIC）作为一种新兴的集成电路封装技术，具有良好的性能和可靠性，在电子设备和通信系统中得到了广泛的应用。
然而，由于HMIC的复杂性，设计和仿真技术的研究对于提高HMIC的设计效率和准确性至关重要。
本文将重点探讨厚膜混合集成电路中的可视化设计与仿真技术的研究进展。
可视化设计是HMIC设计中的重要环节，通过图形化界面和交互式操作，设计师可以直观地表示和修改电路布局、连线规则以及工艺参数等。
可视化设计技术不仅大大提高了设计效率，还减少了设计错误的发生。
目前，已经有许多优秀的可视化设计工具可供选择，例如EDA工具套件DxDesigner、Altium Designer等。
这些工具提供了丰富的功能和易于使用的界面，可以满足不同设计需求的设计人员。
在HMIC设计中，仿真技术是验证电路功能和性能的重要手段。
仿真技术能够帮助设计人员模拟和分析HMIC中各种电路的运行状态，包括时序、电压、功率等。
通过仿真可以发现电路中可能存在的问题，并进行相应的优化设计。
在HMIC的仿真技术中，电磁仿真是一项重要的技术。
电磁仿真能够模拟电磁场在HMIC中的传播规律，分析信号的互耦和干扰情况，为电路的布局和连线提供指导，提高电路的性能和可靠性。
除了可视化设计和仿真技术，厚膜混合集成电路中还存在其他一些关键技术。
例如，HMIC的物理构建技术是将设计好的电路布局转化为实际的物理材料和结构的过程。
这一过程对于HMIC性能的实际表现至关重要。
在物理构建技术中，材料的选择、工艺的优化以及测试技术的应用都需要仔细研究和实践。
此外，HMIC中的可靠性设计也是一个重要的研究方向。
HMIC作为一种先进的封装技术，其在高温、高湿环境下的可靠性需要得到保证。
在可靠性设计中，需要考虑到应力分析、热分析、电磁兼容性等方面的问题，以降低HMIC的失效风险。
近年来，随着电子设备和通信系统的复杂性不断增加，对HMIC设计和仿真技术的研究提出了更高的要求。
厚膜混合集成电路
随着信息技术快速发展，对芯片尺寸的要求也更加严格。
用于生产芯片的厚膜混合集
成电路的使用也日益增多。
它的优点与精度和可靠性比较优异，从而解决传统印刷电路板
生产的绝大部分问题。
如何更好地利用厚膜混合集成电路是现在很重要的问题。
厚膜混合集成电路是用多层薄膜制作的一种集成电路，使用微波吸收，阳极射线变换
和气体流技术，可实现高性能、低成本可靠性的产品。
它具有紧凑的结构，绝缘性强，可
抗震动，耐强酸强碱，耐温范围宽，耐水性能，层厚度稳定，制作工艺柔性等优点。
而且，它能够节省许多空间，将多个芯片集成到一个组件中，节省了印刷电路板的成本和时间。
厚膜混合集成电路的制造过程一般可分为六个步骤：首先，将多层薄膜打印到一块金
属板上，然后将金属板表面进行冲孔和去除覆铜处理；其次，将金属板上的覆铜区域涂上
导电胶；然后，将金属桥断片放置在相应的位置上；接着，安装电子组件；接着，将金属
桥断片连接到金属板上的电子元件；最后，把金属板和组件进行保护，使它们具有良好的
金属接触性能。
厚膜混合集成电路的发展模式也不断发展，把厚膜混合集成电路密点技术和微纳尺寸
技术相结合，可以实现更高精度、更高可靠性的芯片，更加紧凑。
厚膜混合集成电路适用
于芯片尺寸要求较高的产品，也能用于智能传感和物联网等领域，是实现精密小型芯片设
计的一个重要工具。

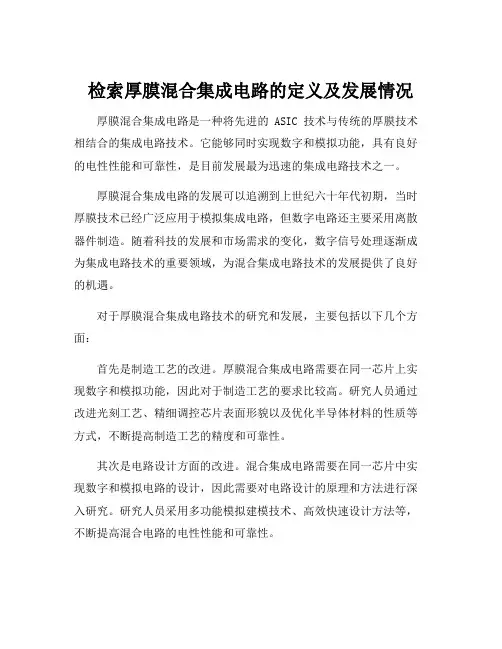

检索厚膜混合集成电路的定义及发展情况厚膜混合集成电路是一种将先进的 ASIC 技术与传统的厚膜技术相结合的集成电路技术。
它能够同时实现数字和模拟功能，具有良好的电性性能和可靠性，是目前发展最为迅速的集成电路技术之一。
厚膜混合集成电路的发展可以追溯到上世纪六十年代初期，当时厚膜技术已经广泛应用于模拟集成电路，但数字电路还主要采用离散器件制造。
随着科技的发展和市场需求的变化，数字信号处理逐渐成为集成电路技术的重要领域，为混合集成电路技术的发展提供了良好的机遇。
对于厚膜混合集成电路技术的研究和发展，主要包括以下几个方面：
首先是制造工艺的改进。
厚膜混合集成电路需要在同一芯片上实现数字和模拟功能，因此对于制造工艺的要求比较高。
研究人员通过改进光刻工艺、精细调控芯片表面形貌以及优化半导体材料的性质等方式，不断提高制造工艺的精度和可靠性。
其次是电路设计方面的改进。
混合集成电路需要在同一芯片中实现数字和模拟电路的设计，因此需要对电路设计的原理和方法进行深入研究。
研究人员采用多功能模拟建模技术、高效快速设计方法等，不断提高混合电路的电性性能和可靠性。
最后是应用领域的扩展。
厚膜混合集成电路已经被广泛应用于通信、医疗、汽车等领域，在上述领域中，混合电路以其高度集成、低功耗、低成本等特点，得到了广泛的应用和推广。
总之，厚膜混合集成电路的发展历程中，制造工艺、电路设计和应用领域都取得了重要进展，为集成电路市场的发展带来了新的机遇和挑战。
未来，随着人工智能、物联网等领域的快速发展，厚膜混合集成电路技术必将展现更加广泛的应用前景。

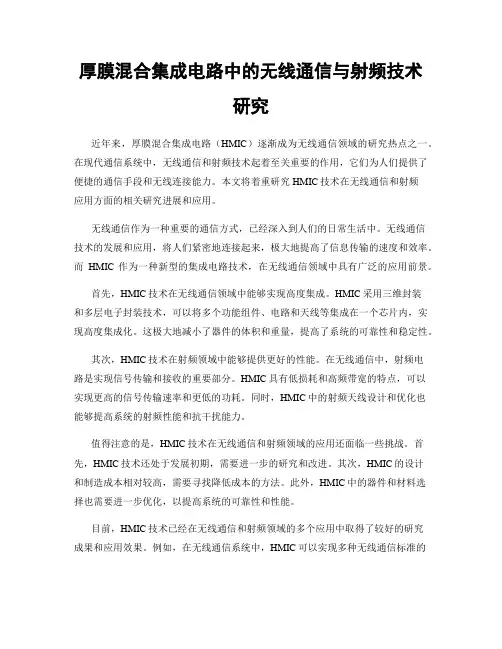

厚膜混合集成电路中的无线通信与射频技术研究近年来，厚膜混合集成电路（HMIC）逐渐成为无线通信领域的研究热点之一。
在现代通信系统中，无线通信和射频技术起着至关重要的作用，它们为人们提供了便捷的通信手段和无线连接能力。
本文将着重研究HMIC技术在无线通信和射频应用方面的相关研究进展和应用。
无线通信作为一种重要的通信方式，已经深入到人们的日常生活中。
无线通信技术的发展和应用，将人们紧密地连接起来，极大地提高了信息传输的速度和效率。
而HMIC作为一种新型的集成电路技术，在无线通信领域中具有广泛的应用前景。
首先，HMIC技术在无线通信领域中能够实现高度集成。
HMIC采用三维封装和多层电子封装技术，可以将多个功能组件、电路和天线等集成在一个芯片内，实现高度集成化。
这极大地减小了器件的体积和重量，提高了系统的可靠性和稳定性。
其次，HMIC技术在射频领域中能够提供更好的性能。
在无线通信中，射频电路是实现信号传输和接收的重要部分。
HMIC具有低损耗和高频带宽的特点，可以实现更高的信号传输速率和更低的功耗。
同时，HMIC中的射频天线设计和优化也能够提高系统的射频性能和抗干扰能力。
值得注意的是，HMIC技术在无线通信和射频领域的应用还面临一些挑战。
首先，HMIC技术还处于发展初期，需要进一步的研究和改进。
其次，HMIC的设计和制造成本相对较高，需要寻找降低成本的方法。
此外，HMIC中的器件和材料选择也需要进一步优化，以提高系统的可靠性和性能。
目前，HMIC技术已经在无线通信和射频领域的多个应用中取得了较好的研究成果和应用效果。
例如，在无线通信系统中，HMIC可以实现多种无线通信标准的兼容和集成，提高系统的灵活性和互操作性。
在射频领域，HMIC可以应用于射频滤波器、功率放大器和射频开关等器件的设计和制造。
此外，HMIC技术还可以应用于无线传感器网络、物联网和车联网等领域。
无线传感器网络是一种将多个传感器节点连接到一个集中器的网络，可以实现对环境的实时监测和数据采集。
厚膜混合集成电路产品名称：厚膜混合集成电路规格：产品备注：产品类别：集成电路产品说明厚膜混合集成电路一。
概述集成电路是微电子技术的一个方面，也是它的一个发展阶段。
微电子技术主要是微小型电子元件器件组成的电子系统。
集成电子则是为了完成电子电路功能，以特定的工艺在单独的基片之上(或之内)形成无源网络并互连有源器件，从而构成的微型电子电路。
随着半导体技术。
小型电子元器件及印制板组装技术的进步，电子技术在近年来取得了飞速发展。
然而，过多的连线。
焊点和接插件严重地阻碍了生产率和可靠性的进一步提高。
此外，工作频率和工作速度的提高进一步缩短信号在系统内部的传输延迟时间。
所以这些都要求从根本上改革电子系统的结构和组装工艺。
从上世纪六十年代开始，厚膜混合集成电路就以其元件参数范围广。
精度和稳定度高。
电路设计灵活性大。
研制生产周期短。
适合于多种小批量生产等特点，与半导体集成电路相互补充。
相互渗透，业已成为集成电路的一个重要组成部分，广泛应用于电控设备系统中，对电子设备的微型化起到了重要的推动作用。
虽然在数字电路方面，半导体集成电路充分发挥了小型化。
高可靠性。
适合大批量低成本生产的特点，但是厚膜混合集成电路在许多方面，都保持着优于半导体集成电路的地位和特点：•低噪声电路•高稳定性无源网络•高频线性电路•高精度线性电路•微波电路•高压电路•大功率电路•模数电路混合随着半导体集成电路芯片规模的不断增大，为大规模与厚膜混合集成电路提供了高密度与多功能的外贴元器件。
利用厚膜多层布线技术和先进的组装技术进行混合集成，所制成的多功能大规模混合集成电路即为现在和将来的发展方向。
一块大规模厚膜混合集成电路可以是一个子系统，甚至是一个全系统。
二。
工艺过程厚膜混合集成电路通常是运用印刷技术在陶瓷基片上印制图形并经高温烧结形成无源网络。
制造工艺的工序包括：•电路图形的平面化设计：逻辑设计。
电路转换。
电路分割。
布图设计。
平面元件设计。
分立元件选择。
高频下寄生效应的考虑。
大功率下热性能的考虑。
小信号下噪声的考虑。
•印刷网板的制作：将平面化设计的图形用显影的方法制作在不锈钢或尼龙丝网上。
•电路基片及浆料的选择：制作厚膜混合集成电路通常选择96%的氧化铝陶瓷基片(特殊电路可以选择其它基片),浆料一般选择美国杜邦公司。
美国电子实验室。
日本田中等公司的导带。
介质。
电阻等浆料。
•丝网印刷：使用印刷机将各种浆料通过制作好电路图形的丝网印刷在基片上。
•高温烧结：将印刷好的基片在高温烧结炉中烧结，使浆料与基片间形成良好的熔合和网络互连，并使厚膜电阻的阻值稳定。
•激光调阻：使用厚膜激光调阻机将烧结好的电路基片上印刷厚膜电阻阻值修调到规定的要求。
•表面贴装：使用自动贴装机将外贴的各种元器件和接插件组装在电路基片上，并经再流焊炉完成焊接，包括焊接引出线等。
•电路测试：将焊接完好的电路在测试台上进行各种功能和性能参数的测试。
•电路封装：将测试合格的电路按要求进行适当的封装。
•成品测试：将封装合格的电路进行复测。
•入库：将复测合格的电路登记入库。
三。
材料在厚膜混合集成电路中，基片起着承载厚膜元件。
互连。
外贴元件和以及包封等作用，在大功率电路中，基片还有散热的作用。
厚膜电路对基片的要求包括：平整度。
光洁度高；有良好的电气性能；高的导热系数；有与其它材料相匹配的热膨胀系数；有良好的机械性能；高稳定度；良好的加工性能；价格便宜。
通常厚膜电路选择96%的氧化铝陶瓷基片，如果需要散热条件更好的基片则可选择氧化铍基片。
在厚膜混合集成电路中，无源网络主要是在基片上将各种浆料通过印刷成图形并经高温烧结而成。
使用的材料包括：导体浆料。
介质浆料和电阻浆料等。
厚膜导体是厚膜混合集成电路中的一个重要组成部分，在电路中起有源器件的互连线。
多层布线。
电容器电极。
外贴元器件的引线焊区。
电阻器端头材料。
低阻值电阻器。
厚膜微带等作用。
导体浆料中，通常的厚膜混合集成电路使用的是钯银材料，在部分军品电路和高精度电路中使用的是金浆料，在部分要求不高的电路中使用的是银浆料。
厚膜电阻浆料也是厚膜混合集成电路中的一个重要组成部分，用厚膜电阻浆料制成的厚膜电阻是应用最广泛和最重要的元件之一。
厚膜电阻浆料是由功能组份。
粘结组份。
有机载体和改性剂组成，一般选用美国杜邦公司的电阻浆料。
厚膜介质浆料是为了实现厚膜外贴电容的厚膜化。
步线导体的多层化以及厚膜电阻的性能参数不受外部环境影响而应用的。
包括电容介质浆料。
交叉与多层介质浆料和包封介质浆料。
四。
应用随着技术的发展，厚膜混合集成电路使用范围日益扩大，主要应用于航天电子设备。
卫星通信设备。
电子计算机。
通讯系统。
汽车工业。
音响设备。
微波设备以及家用电器等。
由此可见，厚膜混合集成电路业已渗透到许多工业部门。
在欧洲，厚膜混合集成电路在计算机中的应用占主要地位，然后才是远程通信。
通讯。
军工与航空等部门。
而在日本，消费类电子产品大量采用厚膜混合集成电路。
美国则主要用于宇航。
通讯和计算机，其中以通讯所占的比例最高。
在航空和宇航行业，厚膜混合集成电路由于其结构和设计的灵活性。
小型化。
轻量化。
高可靠性。
耐冲击和振动。
抗辐射等特点，在机载通信。
雷达。
火力控制系统。
导弹制导系统以及卫星和各类宇宙飞行器的通信。
电视。
雷达。
遥感和遥测系统中获得大量应用。
在军工行业，厚膜电路一般用作高稳定度。
高精度。
小体积的模块电源，传感器电路，前置放大电路，功率放大电路等。
在汽车行业，厚膜电路一般用作发电机电压调节器。
电子点火器和燃油喷射系统。
在计算机工业，厚膜电路一般用于集成存储器。
数字处理单元。
数据转换器。
电源电路。
打印装置中的热印字头等。
在通讯设备中，厚膜混合集成压控振荡器。
模块电源。
精密网络。
有源滤波器。
衰减器。
线路均衡器。
旁音抑制器。
话音放大器。
高频和中频放大器。
接口阻抗变换器。
用户接口电路。
中继接口电路。
二/四线转换器。
自动增益控制器。
光信号收发器。
激光发生器。
微波放大器。
微波功率分配器。
微波滤波器。
宽带微波检波器等。
在仪器仪表及机床数控行业，厚膜混合集成电路一般用于各种传感器接口电路。
电荷放大器。
小信号放大器。
信号发生器。
信号变换器。
滤波器。
IGBT等功率驱动器。
功率放大器。
电源变换器等。
在其它领域，厚膜多层步线技术已成功用于数码显示管的译码。
驱动电路，透明厚膜还用于冷阴极放电型。
液晶型数码显示管的电极。
此外，厚膜技术在许多新兴的与电子技术交叉的边缘学科中也具有持续发展的潜力，有关门类有：磁学与超导膜式器件。
声表面波器件。
膜式敏感器件(热敏。
光敏。
压敏。
气敏。
力敏).膜式太阳能电池。
集成光路等。
五。
发展目前，厚膜混合集成电路也受到巨大竞争威胁。
印刷线路板的不断改进追逐着厚膜混合集成电路的发展。
在变化迅速和竞争激烈的情况下，必须进一步探索厚膜混合集成电路存在的问题与对应采取的措施：•开发价廉质优的各种新型基板材料。
浆料与包封材料，如SIC基板。
瓷釉基板。
G-10环氧树脂板等，贱金属系浆料。
树脂浆料等，高温稳定性良好的包装材料与玻璃低温包封材料等。
•采用各种新型片式元器件，如微型封装结构器件(SOT),功率微型模压管，大功率晶体管，各种半导体集成电路芯片，各种片式电阻器。
电容器。
电感器与各种片式可调器件。
R网络。
C网络。
RC网络。
二极管网络。
三极管网络等。
•开发应用多层布线。
高密度组装和三维电路，向具有单元系统功能的大规模厚膜混合集成电路发展。
•充分发挥厚膜混合集成电路的特长，继续向多功能。
大功率方向发展，并不断改进材料和工艺，进一步提高产品的稳定性和可靠性，降低生产成本，以增强厚膜混合集成电路的生命力和在电子产品市场的竞争能力。
•在利用厚膜集成技术的基础上，综合运用表面组装技术。
薄膜集成技术。
半导体微细加工技术和各种特殊加工技术，制备多品种。
多功能。
高性能。
低成本的微型电路，如厚膜微片电路。
厚薄膜混合集成电路。
厚膜传感器及其它各种新型电路等。
推广CAD.CAM与CAT技术在厚膜混合集成电路设计和制造过程中的应用，生产工艺逐步向机械化。
半自动化。
全自动化方向过渡，不断提高生产效率。
降低生产成本与改善厚膜混合集成电路的可靠性。
