基于小波包分解的能量特征法、基于希尔伯特—黄变换的边际谱特征法、基于双谱估计的双谱特征法硕士学位论文

  • 格式：doc
  • 大小：5.65 MB
  • 文档页数：81

摘要基于小波包分解的能量特征法、基于希尔伯特—黄变换的边际谱特征法、基于双谱估计的双谱特征法摘要全光纤安防系统是分布式干涉型的光纤扰动定位和传感防卫系统，能够获取被测区域空间和时间的变化，具有现场无源、抗电磁干扰、抗腐蚀、极高的灵敏度和监测范围大等特点。

对检测的光纤扰动信号进行及时准确的识别对于保障保护区域安全有着重要意义。

本文以光纤扰动信号为研究对象，研究信号模式识别方法。

首先介绍了小波去噪法和谱相减去噪法,通过实验给出两种去噪方法的适用环境；其次重点研究三种特征提取方法：基于小波包分解（WPD）的小波能量特征法、基于希尔伯特—黄变换（HHT）的边际谱特征法、基于双谱估计的双谱特征法，并提出一种改进特征向量的方法。

接着介绍了两种分类器设计方法：神经网络和支持向量机；最后使用构建的模式识别系统对实际光纤扰动信号模式识别。

在特征提取部分，论文详细介绍了三种时频联合分析方法，进行了理论分析和仿真实验。

对信号进行5层小波包分解，将分解系数重构来构造32维特征向量的小波包能量特征提取方法；对信号进行希尔伯特—黄变换，计算希尔伯特谱，再对由希尔伯特谱积分求得的边际谱采样，构造51维的边际谱特征；将信号进行双谱估计，将第一象限双谱绝对值按频率点加和，构造128维的双谱特征。

在分类器设计部分，神经网络相关理论介绍了BP神经网络、RBF神经网络和小波神经网络；在支持向量机理论方面介绍了一对一（OAO）、一对多（OAA）、有向无环图（DAG）、非平衡二叉树（NBBT）策略下的多类支持向量机；并且提出一种神经网络与支持向量机策略相结合的分类器设计方式，得到实验验证。

结果表明，小波能量特征法、三次改进的边际谱特征法和双谱特征法均能将三种实际光纤扰动信号准确识别。

小波方法和双谱估计方法能满足准确性和时效性，其中双谱估计的时效性稍差，但在准确性方面更优。

与支持向量机结合的方法相比，双谱特征提取法与神经网络分类器设计法结ABSTRACT合表现出更好的实用性能，对测试样本识别率高达100%。

关键词：模式识别；特征提取；小波包分解；希尔伯特-黄变换；双谱估计；神经网络；支持向量机ABSTRACTABSTRACTAll-optical security system is a distributed fiber-optic disturbance location and sensor defense system, able to obtain the measured changes in space and time in the region. The paper dose research on pattern recognition of fiber security-monitoring system .Firstly, wavelet denoising method and Spectral subtraction method are introduced. Applicable environment for two methods are given through experiments; Second, the energy characteristic method based on wavelet packet decomposition(WPD), marginal spectrum characteristic method based on Hilbert - Huang transform (of HHT) ,method based on bispectrum estimation and a new method to improve signal eigenvectors are proposed. Then the paper introduces neural networks and support vector machine; At last this paper presents the whole pattern recognition in combination with actual application.In feature extraction part, this paper presents a method to extract 32-D feature vector using WPD,a method to construct a 51-D marginal spectral characteristics by HHT, a method to get a 128-D spectrum characteristics using bispectrum estimation.In the design part of the classifier part, this paper introduces neural network theory and support vector machine theory, proposes a new method combining neural network and support vector machine strategy.The results show that the wavelet energy feature method, three improved marginal spectrum characteristic method and the bispectrum characteristics method can recognize three different fiber disturbance signals accurately. The wavelet method and bispectrum method can be real-time, accurate, highly-effective. For bispectrum estimation method spends more time and presents better accuracy.Compare with support vector machine method, neural network classifier is better for combining bispectrum feature extraction.The recognition rate is 100% for the test samples.Key words:pattern recognition; feature extraction; wavelet package decomposition; hilbert-huang translation; bispectrum estimation; neural network;support vector machine目录目录摘要 (I)ABSTRACT (II)目录 (III)第1章绪论 (1)1.1. 模式识别 (1)1.1.1. 模式识别的基本概念 (1)1.1.2. 模式识别系统 (1)1.2. 光纤传感器及全光纤安防系统 (2)1.2.1. 光纤传感器 (2)1.2.2. 全光纤安防系统 (2)1.3. 模式识别方法的发展现状 (3)1.3.1. 信号去噪方法 (3)1.3.2. 时频分析特征提取 (4)1.3.3. 分类器设计 (5)1.4. 全文工作介绍 (5)1.4.1. 全文工作的安排 (5)1.4.2. 全文工作的意义 (6)第2章信号去噪 (8)2.1. 傅立叶变换与小波变换 (8)2.1.1. 傅立叶变换 (8)2.1.2. 小波变换 (8)2.2. 谱相减去噪 (9)2.2.1. 谱相减去噪法 (9)2.2.2. 改进后的谱相减去噪法 (10)2.3. 小波去噪 (11)2.3.1. 小波基 (11)2.3.2. 模极大值去噪法 (12)东南大学硕士学位论文2.3.3. 小波阈值去噪法 (13)2.4. 谱相减去噪与小波能量阈值去噪的比较 (16)2.4.1. 基于不同小波基的仿真实验 (16)2.4.2. 对于不同信噪比信号的仿真实验 (18)2.4.3. 实验小结 (20)2.5. 本章小结 (20)第3章信号特征提取与选择 (21)3.1 小波包分解 (21)3.1.1 小波包分解定义 (21)3.1.2 小波包的空间分解 (22)3.1.3 小波包分析能量特征提取 (22)3.1.4 仿真实验 (23)3.2 希尔伯特-黄变换 (27)3.2.1 希尔伯特-黄变换概述 (28)3.2.2 希尔伯特-黄变换特征提取 (30)3.2.3 仿真实验 (31)3.2.4 希尔伯特-黄变换应用 (33)3.3 双谱估计 (34)3.3.1 双谱的定义 (35)3.3.2 双谱特征提取 (35)3.3.3 仿真实验 (36)3.4 一种改进特征向量的方法 (37)3.4.1 样品与样品之间的距离 (37)3.4.2 类与类之间的距离 (38)3.4.3 一种扩大类间距离的方法 (38)3.5 实验结果与讨论 (39)3.6 本章小结 (40)第4章分类器设计 (41)4.1神经网络 (41)4.1.1 BP神经网络和RBF神经网络 (42)目录4.1.2 小波神经网络 (43)4.1.3 三种神经网络比较 (44)4.2 支持向量机 (45)4.2.1 一对一（OAO） (46)4.2.2 一对多（OAA） (46)4.2.3 有向无环图（DAG） (46)4.2.4 非平衡二叉树（NBBT） (47)4.3 神经网络与支持向量机 (48)4.3.1 神经网络与支持向量机策略的结合 (48)4.3.2 实验结果与讨论 (49)4.4本章小结 (50)第5章实验结果与分析 (51)5.1 实验信号 (51)5.2 小波包能量特征法 (51)5.3 希尔伯特—黄变换特征法 (52)5.3.1 改进的边际谱特征 (53)5.4 双谱估计法 (55)5.5 本章小结 (57)第6章总结与展望 (58)致谢 (59)参考文献 (61)硕士期间参与的科研项目 (65)第一章绪论第1章绪论本章主要介绍模式识别概念、全光纤安防系统的基本原理、模式识别实际应用及其研究方法的国内外发展现状以及前人在光纤信号模式识别方面的工作基础，最后介绍全文工作和结构安排。

1.1.模式识别1.1.1.模式识别的基本概念模式识别（Pattern Recognition），即机器识别、计算机识别或机器自动识别，使机器能够自动识别事物[1]。

合集下载

基于小波分解的光谱特征提取算法研究

基于小波分解的光谱特征提取算法研究

基于小波分解的光谱特征提取算法研究陈刚;陈小梅;李婷;倪国强【期刊名称】《光谱学与光谱分析》【年(卷),期】2010(030)011【摘要】物质的光谱曲线反映了其独特的反射特性,利用光谱可以进行物质的分类识别工作.由于光谱曲线数据量较大、吸收特征不明显等特点.光谱曲线的特征提取是高光谱影像分类识别中的一个关键问题之一.该文利用小波分析技术通过对原始信号的分解,以及测量目标光谱特征的吸收宽度,确定了小波分解尺度,达到突出目标光谱吸收特征而抑制非相关特征及噪声的目的.通过实验表明,该方法可有效地降光谱维数,提高了光谱匹配识别精度.【总页数】4页(P3027-3030)【作者】陈刚;陈小梅;李婷;倪国强【作者单位】北京理工大学光电学院,北京100081;Polytechnic Institute of New York University, Brooklyn, NY, U.S. 11201;北京理工大学光电学院,北京100081;光电成像技术与系统教育部重点实验室,北京理工大学,北京100081;北京理工大学光电学院,北京100081;光电成像技术与系统教育部重点实验室,北京理工大学,北京100081;北京理工大学光电学院,北京100081;光电成像技术与系统教育部重点实验室,北京理工大学,北京100081【正文语种】中文【中图分类】TP79【相关文献】1.基于离散小波变换的高光谱特征提取中分解尺度的确定方法 [J], 李军;李培军;郭建聪2.基于改进阈值的小波分解和经验模态分解的人体脉搏信号滤波算法研究 [J], 麻芙阳;谢锐3.面向混合像元分解的光谱维小波特征提取 [J], 吴波;周小成;高海燕4.基于二维Gabor小波与AR-LGC的人脸特征提取算法研究 [J], 倪永婧;孙袆;岳莹;郭志萍;高丽慧;刘微5.基于改进小波变换的QRS特征提取算法研究 [J], 侯晓晴;仝泽友;刘晓文因版权原因，仅展示原文概要，查看原文内容请购买。

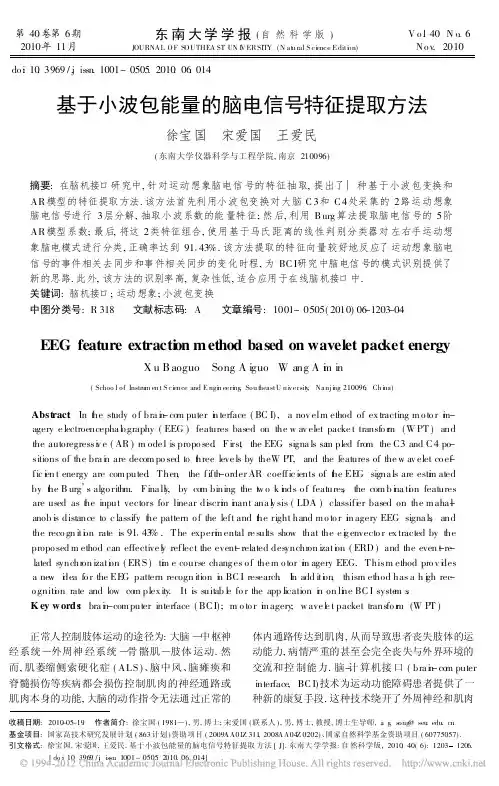

基于小波包能量的脑电信号特征提取方法_徐宝国
