栏目编辑:桂江一 ********************2015年雪佛兰科鲁兹发动机无法启动◆文/山东 张体龙 张少洪故障现象一辆2015年通用雪佛兰科鲁兹经典,搭载L2B型1.5L发动机,VIN码为LSGPC52H9FF01****,行驶里程为52 000km。
车主通过救援电话反映,该车发动机无法启动,且启动机无响声(不转动)。
故障诊断与排除在正式诊断该车之前,先大概了解一下故障车启动系统的控制原理。
这是一辆2015年不带发动机启停系统的科鲁兹经典,启动系统电路(图1),其启动系统有一个启动继电器KR27、一个启动熔丝F12UA和一个位于蓄电池正极电缆内的250A大熔丝F6DA。
点火开关上共有五根线(图2),S39-2是12V常火线,其余四根与车身控制模块(BCM)相连。
这四根与BCM相连的线束中,S39-6是从车身控制模块出来5V电源线,通过点火开关后回到车身控制模块,用来检测点火开关信号是否合法;其余三根信号线分别用来识别点火开关ACC、ON和Start档。
ACC、ON 和Start信号线在点火开关不同档位与B+常火线连接,这样车身控制模块识别信号电压值是接近蓄电池电压。
从上面描述可以看出,该车诸多电路的电源都是由电源模式主控模块控制的。
车辆的电源模式主控模块就是车身控制模块(BCM)。
点火开关是小电流开关,并向电源模式主控模块传送多个离散的点火开关信号,以确定电源模式,并将电源模式通过串行数据电路发送到需要此信息的其他模块。
根据需要,电源模式主控模块将启动电源模式主控模块的继电器和其他模块直接输出。
电源模式主控模块决定所需的电源模式(关闭、附件、运行、启动请求),且将信息经由串行数据发送到其他模块。
如果电源模式串行数据信息与单独模块通过自身的连接所得到的信息不一致,电压输入模块将自动切换到默认模式。
图1 故障车型启动系统电路图Copyright©博看网. All Rights Reserved.78-CHINA·September792022/09·汽车维修与保养电源模式主控模块收到点火开关信号,确定其是否为操作者所期望的电源模式。
汽车电控系统故障检测与诊断方法9篇第1篇示例:汽车电控系统是现代汽车的重要组成部分,它负责控制引擎、变速箱、制动系统等部件的运作。
一旦电控系统出现故障,将会影响到汽车的稳定性和安全性。
及时检测和诊断汽车电控系统故障至关重要。
下面将介绍一些常见的汽车电控系统故障检测与诊断方法:一、故障码诊断现代汽车的电控系统配有故障码诊断功能,一旦系统出现故障,会存储相应的故障码。
车主可以通过接上诊断仪器,读取这些故障码,从而了解故障出现的原因。
然后根据故障码对症下药,修复故障。
二、传感器检测传感器在汽车电控系统中扮演着重要的角色,它们可以监测各个部件的工作状态并向电控单元反馈信息。
定期检查和维护传感器对于保证汽车电控系统的正常运行至关重要。
如果传感器损坏或失效,会导致系统出现故障。
车主可以通过测量传感器的电阻或输出信号来判断传感器是否正常。
三、电路检测汽车的电控系统是由一系列的电路组成的,如果其中的任何一个电路出现问题,都有可能导致整个系统的故障。
定期检查电路的连线情况、插头的接触情况以及电路的绝缘状况是非常重要的。
一旦发现电路出现问题,及时修复可以避免更大的损失。
四、执行元件检测汽车的电控系统中有许多执行元件,如电磁阀、执行器等,它们负责控制各个部件的工作。
如果执行元件出现故障,往往会导致整个系统的工作异常。
车主可以通过检查这些执行元件的工作状态来判断是否存在故障,并及时更换故障元件。
五、专业诊断设备对于一些比较复杂的电控系统故障,车主可以选择使用专业的诊断设备进行诊断。
这些设备通常能够更全面地检测汽车的电控系统,帮助车主准确定位故障,并提供相应的修复建议。
在诊断时,一定要选择正规的维修厂或技师进行操作,避免因误诊导致更大的损失。
六、定期维护保养预防胜于治疗,定期的汽车维护保养可以有效减少电控系统故障的发生。
定期更换机油、空气滤清器、燃油滤清器等易损件,保持汽车的机械部件和电气系统的良好状态,可以大大延长汽车的使用寿命。
2021/06·汽车维修与保养41故障现象一辆2014年上汽通用雪佛兰科鲁兹,搭载LDE型1.6L发动机,行驶里程已超过100 000km。
车主反映该车停放一两天后就会出现蓄电池亏电导致发动机无法启动的现象。
故障诊断与排除接车后首先进行漏电检测。
锁好车辆,大约30min后仍然有230mA左右的寄生电流。
另外,通过检查还发现,该车喇叭不响,后备箱无法打开。
查阅维修记录发现该车曾维修过车身电脑。
对车身电脑进行拆检,发现有一个大容量电容虚焊,将其焊好后装车,该车故障依旧。
进一步检查发现,后背箱的线路被改动,有一个外接的开关按钮,按下此按钮可以打开后背箱。
喇叭不响故障在更换一个芯片后,问题已经排除。
拆解车身◆文/河北 杨增雨2014年雪佛兰科鲁兹漏电电脑,并将其内常见易损的芯片全部更换后装车,但漏电问题依旧没有排除。
进一步检查时发现在拔下车身电脑后,寄生电流降到小于10mA,未再发生异常漏电现象。
为此,可以初步判断漏电故障与车身电脑有关。
由于整个车身电脑控制系统比较复杂,真正的故障根源是在车身电脑内部问题,还是车身电脑控制的外围元件,或者由于某种原因造成车辆无法进入休眠状态等,一时还无法进行准确判断。
于是计划将车身电脑相关的线路仔细检查一遍,但又感到无从下手,因为车身控制是一个整体,要想搞清楚,还得从全局的角度进行通盘考虑。
查阅原车车身系统电路图,并进行整理得到图1所示的车身电脑诊断思维导图。
在整车电路图中,车身控制单元的代号为K9,有7个插头,分别用不同颜色进行区分,在电路图上被标记为X1到X7。
在实际操图1 故障车型车身电脑思维导图Copyright©博看网 . All Rights Reserved.栏目编辑:桂江一 guijy@Maintenance Cases维修实例42-CHINA ·June作过程中,我们将车身电脑水平放置,插头锁销向上、电脑插头与操作人员正对时,从左到右依次是X1到X7,对应的颜色依次是白色、蓝色、绿色、黑色、棕色、粉色、无色。
•转向信号开关的更换•控制模块参考4.3.3.18DTC B3883诊断说明•在使用此诊断程序之前,务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述,查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB388301:牌照灯电路对蓄电池短路DTCB388302:牌照灯电路对搭铁短路DTCB388304:牌照灯电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能牌照灯控制B388302B388304B388301—电路/系统说明始终向前照灯开关提供搭铁。
当前照灯开关置于驻车灯或近光位置时,通过牌照灯信号电路向车身控制模块(BCM)提供搭铁。
车身控制模块通过向牌照灯控制电路提供蓄电池电压做出反应。
这使左侧和右侧牌照灯通电。
运行故障诊断码的条件B388301•将点火开关置于OFF位置。
•前照灯开关置于OFF或AUTOMATIC LIGHT位置。
B388302或B388304前照灯开关置于驻车灯或近光位置设置故障诊断码的条件B388301车身控制模块检测到控制电路对电压短路。
B388302车身控制模块检测到控制电路对搭铁短路。
B388304车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作牌照灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考控制模块参考电路/系统检验将点火开关置于ON位置,执行牌照灯测试。
牌照灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置,断开E7牌照灯的线束连接器。
2.测试E7牌照灯搭铁电路线束连接器端子1和搭铁之间的电阻是否小于5欧。
-如果大于规定值,测试搭铁电路是否开路/电阻过大。
3.在E7牌照灯控制电路线束连接器端子2和搭铁之间连接一个测试灯。
工业技术科技创新导报 Science and Technology Innovation Herald80DOI:10.16660/ki.1674-098X.2020.16.080科鲁兹发动机点火系统故障诊断的研究①张华伟(广东松山职业技术学院 广东韶关 512126)摘 要:汽车发动机的故障检测和维修都在汽车日常修理中占有着非常高的比例,点火系统故障又是电控发动机比较常见的故障,点火系统中的核心部件点火线圈,它的设计理念、加工质量、可靠性等直接关系到汽车车况,其性能好坏也是影响了汽车能否正常行驶。
本文以科鲁兹发动机电控点火系统所发生的故障和检测案例进行了分析,并一些改进提出意见,期望对科鲁兹电控发动机点火系统诊断与维修有所帮助。
关键词:科鲁兹 故障诊断 点火系统中图分类号:U472 文献标识码:A 文章编号:1674-098X(2020)06(a)-0080-02①课题来源:2019年度韶关市科技计划(社会发展专项支持科研工作者专题)项目[2019sn103];2019年度院级质量工程 项目-大学生校外实践教学基地[课题编号:2019XWJD1]。
作者简介:张华伟(1985,3—),男,汉族,河南周口人,本科,讲师、高级技师、二手车鉴定与评估师(高级),研究方 向:汽车运用技术。
1 点火系统概述1.1 传统点火系统最初的触点式点火系统无真空、离心点火提前调节装置,汽车在运行中如要调整点火提前角需靠人工操作来实现。
这种点火提前调节既不准确及时,又不安全。
传统点火系统虽然历史悠久,但却存在着如下缺点:触点容易烧注。
在传统点火系统中,触点控电流的通断,在触点断开的瞬间,触点处形成火花,将触点氧化、烧蚀;加之触点反复开闭,触点处的顶块与凸轮之间长时间摩擦而磨损,触点之间的间隙变化,易导致点火正时容易波动,影响点火系的正常使用。
1.2 新型点火系统近年来,各国都在积极探索改进的途径,并推出了多种电子点火系统。

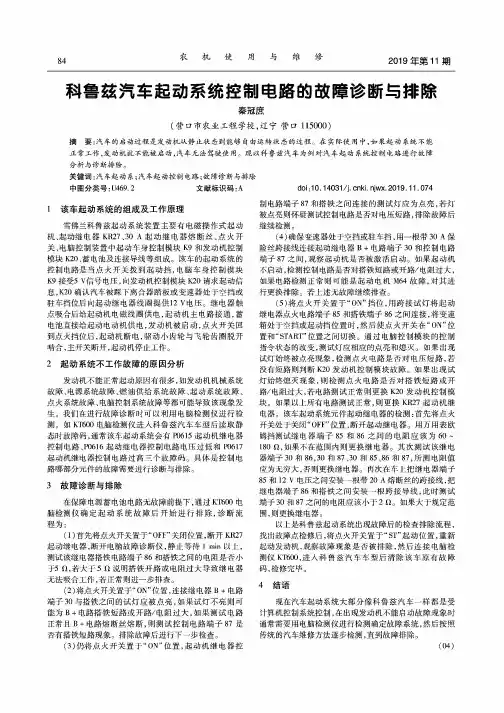

84农机使用与维修2019年第11期科鲁兹汽车起动系统控制电的故障诊断与排除秦冠庶(营口市农业工程学校,辽宁营口115000)摘要:汽车的启动过程是发动机从静止状态到能够自由运转状态的过程。
在实际使用中,如果起动系统不能正常工作,发动机就不能被启动,汽车无法驾驶使用。
现以科鲁兹汽车为例对汽车起动系统控制电路进行故障分析与诊断排除。
关键词:汽车起动系;汽车起动控制电路;故障诊断与排除中图分类号:U469.2文献标识码:A doi:10.14031/ki.njwx.2019.11.0741该车起动系统的组成及工作原理雪佛兰科鲁兹起动系统装置主要有电磁操作式起动机、起动继电器KR27、30A起动继电器熔断丝、点火开关、电脑控制装置中起动车身控制模块K9和发动机控制模块K20、蓄电池及连接导线等组成。
该车的起动系统的控制电路是当点火开关拨到起动挡,电脑车身控制模块K9接受5V信号电压,向发动机控制模块K20请求起动信息,K20确认汽车被踩下离合器踏板或变速器处于空挡或驻车挡位后向起动继电器线圈提供12V电压。
继电器触点吸合后给起动机电磁线圈供电,起动机主电路接通,蓄电池直接给起动电动机供电,发动机被启动,点火开关回到点火挡位后,起动机断电,驱动小齿轮与飞轮齿圈脱开啮合,主开关断开,起动机停止工作。
2起动系统不工作故障的原因分析发动机不能正常起动原因有很多,如发动机机械系统故障、电源系统故障、燃油供给系统故障、起动系统故障、点火系统故障、电脑控制系统故障等都可能导致该现象发生。
我们在进行故障诊断时可以利用电脑检测仪进行检测。
如KT600电脑检测仪进入科鲁兹汽车车型后读取静态时故障码,通常该车起动系统会有P0615起动机继电器控制电路、P0616起动继电器控制电路电压过低和P0617起动机继电器控制电路过高三个故障码。
具体是控制电路哪部分元件的故障需要进行诊断与排除。
3故障诊断与排除在保障电源蓄电池电路无故障前提下,通过KT600电脑检测仪确定起动系统故障后开始进行排除,诊断流程为:(1)首先将点火开关置于“OFF”关闭位置,断开KR27起动继电器,断开电脑故障诊断仪,静止等待1min以上,测试该继电器搭铁电路端子86和搭铁之间的电阻是否小于5£1,若大于5Q说明搭铁开路或电阻过大导致继电器无法吸合工作,若正常则进一步排查。
