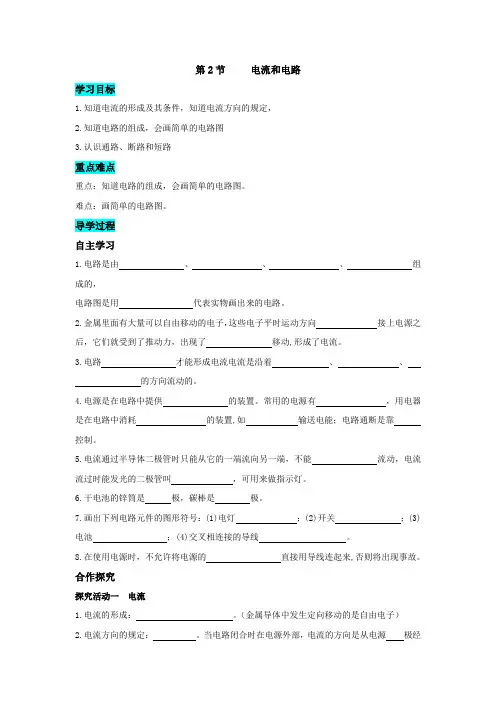

第2节电流和电路学习目标1.知道电流的形成及其条件，知道电流方向的规定，2.知道电路的组成，会画简单的电路图3.认识通路、断路和短路重点难点重点：知道电路的组成，会画简单的电路图。
难点：画简单的电路图。
导学过程自主学习1.电路是由、、、组成的，电路图是用代表实物画出来的电路。
2.金属里面有大量可以自由移动的电子，这些电子平时运动方向接上电源之后，它们就受到了推动力，出现了移动,形成了电流。
3.电路才能形成电流电流是沿着、、的方向流动的。
4.电源是在电路中提供的装置。
常用的电源有，用电器是在电路中消耗的装置,如输送电能；电路通断是靠控制。
5.电流通过半导体二极管时只能从它的一端流向另一端，不能流动，电流流过时能发光的二极管叫，可用来做指示灯。
6.干电池的锌筒是极，碳棒是极。
7.画出下列电路元件的图形符号：(1)电灯；(2)开关；(3)电池；(4)交叉相连接的导线。
8.在使用电源时，不允许将电源的直接用导线连起来,否则将出现事故。
合作探究探究活动一电流1.电流的形成：。
（金属导体中发生定向移动的是自由电子）2.电流方向的规定：。
当电路闭合时在电源外部，电流的方向是从电源极经过用电器流向极（金属导体中电流方向跟自由电子（负电荷）定向移动的方向）。
3.形成持续电流的条件：（1）（2）4. 二极管具有导电性（发光二极管还可发光）。
探究活动二电路1.用将、、连接起来的电流的路径，叫电路。
2.电路中各元件的作用：电源：将能转化为能的装置。
如：、都是电源。
用电器:消耗的装置，使用时将能转化为能。
如：、、都是用电器。
开关：控制电路的。
导线：。
探究活动三电路图1.用统一规定的代替实际电路中的各个组成部分而画出的就是电路图。
2.画出代表下列电路元件的符号：电池：开关：灯泡：电阻：电动机：滑动变阻器：电流表：电压表：相连的导线：3.画电路图应注意的问题：①必须用统一电路符号表示元件，不能用实物图形。
②整个电路图化成方框图，除滑动变阻器外，元件不能画在拐角处。
