隔膜式气压罐参数完整版

4572
1.30-1.35
1.21-1.27
12
ZW(L)- n -X-A
0.22-0.38
SQL1000X0.6
300
302
3
60
2.2
2934
0.55-0.60
13
ZW(L)- n -X-B
0.38-0.50
SQL1000X 1.0
300
302
3
80
2.2
2544
0.70-0.75
14
ZW(L)- n -X-C
0.50-0.65
增压稳压设备型号消防压力mpap1立式隔膜式气压罐配用水泵参数设备运行kg运行压力mpaps1ps2型号规格消防储水容标定容积实际容积流量扬程功率x7010sql800x0630031940151487026031z10016sql800x0615015940151463026031x10016sql800x0630031950151509026042x13022sql1000x0630032940152362035040xz10016sql1000x0645048040152362033038xz13022sql1000x0645045250152362041046za022038sql800x0615015960221487053060zb038050sql800x1015015980221548068075zc050065sql1000x151502069022167008108610zwlzd065085sql1000x1515020611030173610411011zwlze085100sql1000x1515020613040174412112712zwlxa022038sql1000x063003026022293405506013zwlxb038050sql1000x103003028022254407007514zwlxc050065sql1000x1530030210030273908809315zwlxd065085sql1200x1530035513040275310511116zwlxe085100sql1200x1530035515040278012112617zwlxza022038sql1200x064504746022370605305818zwlxzb038050sql1200x104504748022401206807319zwlxzc050065sql1200x1045047410030402608709220zwlxzd065085sql1200x1545047412040416911211721zwlxze085100sql1200x15450474140404221130135zww消防专用增压稳压给水设备卧式隔膜罐性能参数表

电流过载导致烧泵 管线破裂引起安全隐患
严密关注电机电流 严密关注管线压力
七、日常维 护保养
1.在使用隔膜式气压罐时要注意不要擅自充气与放气。 如需调整，尽量联系供应商的工作人员进行调整。
2.消防隔膜式气压罐腰定期进行清理，在清理内部的隔 膜时，不能使用比较锋利的东西进行清理，以避免把橡
胶刺破，从而导致设备漏水。 3.消防隔膜式气压罐安装位置不能随意改动，如需改 动，需要选择适合这种环境的膜体，以免造成消防隔膜
设备型号+名称
劳动防护要求 操作步骤 一、日常
检查 二、作业前
检查 三、作业前
准备
四、操作 流程
HKGL-1010B 隔膜气压罐
规格及关键技术参数
设计压力 1.0MPa，最高允许工作压力 1.0 MPa，耐压试验压力：1.25 MPa，设计温 度 80 摄氏度，主题材料 Q235B，介质容 积：空气、清水 128m3
防静电服、安全鞋、安全帽、防噪音耳塞、手套
重点操作内容
重要风险提示
风险消减和预控措施
检查稳压罐压力不小于 0.2 检查管线有无泄漏
导致消防泵房积水
加强巡检
Hale Waihona Puke 导致消防泵无法启动加强巡检
打开进出口阀门
使泵产生气蚀
作业前排气
出口阀门未打开会导致管线超压 严密关注管线压力
五、操作后 检查
六、应急 处置
观察仪表压力 观察管线有无泄漏 管网出线破裂，停止消防泵，关闭管网阀门 管线出线超压，立即停止消防泵
式气压罐损坏。 4.定期对消防隔膜式气压罐进行检修（一般每年一次）， 如果发现气压下降了，低于 0.2MPA，要及时联系供应商
工作人员进行充气。
八、其它
/

气囊式气压罐技术参数： 对隔膜隔膜气压罐来讲，罐体中间的隔膜将罐体分成二部分，一
部分其罐体和隔膜之间预充有一定压力的氮气，另外一部分是用来储 水。而气囊式隔膜气压罐则是气囊在罐体内，气囊是用来储水，在气 囊与罐体之间预冲有一定压力的氮气，根据自己的需求，可分别预冲 不同压力的氮气，其气囊用来储水，达到介质水不与罐体接触，避免 了罐体的损伤。
擅自充、放气。 2、 测试罐体内隔膜不可用锋利物，以防刺破漏水。 3、 若该罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用。 4、 罐体安装管路后，若有不妥处，顺螺丝口拧下，不可硬掰，超出罐体承受的 力度将会导致损坏罐子。 5、 安装时罐体应固定牢固，以防运输损坏接口。
隔膜气压罐的分类: 1、按压力等级来分：可分为 l10公斤 VAV 系列、16公斤 VBV 系列及 25公斤 VKV 系列 2、按耐温程度来分：可分为耐温100℃普通系列及耐温140℃高温 VS 系列 3、按使用用途来分：可分为空调隔膜气压罐、变频供水隔膜气压罐、 恒压供水隔膜气压罐、太阳能隔膜气压罐及高温隔膜气压罐 4、按材质来分：可分类碳钢系列及不锈钢系列 5、按外形来分：可分为立式隔膜气压罐及卧式隔膜气压罐，其中立 式隔膜气压罐又分为带支脚及不带支脚的2种类型，通常24L 以上都 会带支脚。
气囊； 3.若气压罐在特殊场合使用，应咨询供应商，以便有相关的膜体对
应使用；
4.气压罐的工作介质一般为水、水和防冻液的混合物（混合液浓度 不得高于50%），其他介质需打电话咨询；
5.气压罐预充膨胀每年一检，发现膨胀下降应及时充气； 6.气压罐罐体注明工作温度和最大工作膨胀，应遵照使用。 7.应根据实际选用所需气压罐的大小，气压罐过小会引起安全阀的 频繁起跳和自动补水阀的频繁补水； 8.气压罐的最大工作膨胀跟其罐体上标注的预充膨胀一一对应，如 果因使用需要改变了其预充膨胀，最大工作膨胀随之改变，基本遵循 以下规律，预充膨胀减小，其最大工作膨胀随之减小，具体减小到多 少需要经过计算；预充膨胀增大其最大工作膨胀不变。

SQL-1000盘锦隔膜式气压罐
SQL-1000盘锦隔膜式气压罐
 一、盘锦隔膜式气压罐：
 立式隔膜式气压罐由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩的气体膨胀可以将橡胶隔膜内的水压出罐体。

如消防气压给水设备主要由消防主泵,稳压泵,消防稳压罐,压力传感装置,压力控制设备,智能控制柜等组成。

 二、盘锦隔膜式气压罐产品介绍：
 工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为
2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。

该设备可使消防给水管道系统zui 不利点始终保持消防压力，并利用气压水罐内始终储有30秒消防水量；该设备利用气压水罐所设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

 三、盘锦隔膜式气压罐工作原理：
 原理是利用密闭气罐内气体的可压缩性来调节系统水的容积从而实现对系统压力的控制,它既能满足系统供水压力的需要,又使系统具有了一定的调节容积,其作用相当于水塔或高位水箱。

 四、盘锦隔膜式气压罐使用范围：
 隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场。

SQL气压罐SQL气压罐也叫隔膜气压罐或隔膜式气压罐,它广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合,起稳压和缓冲水锤的作用.SQL气压罐的结构：SQL气压罐主要由碳钢罐体，橡胶气囊，充气口，进水法兰，支撑脚五部分组成，如下图：SQL气压罐的技术参数：远明丰SQL气压罐的工作原理：远明丰SQL气压罐是利用了气体比液体更容易被压缩的特性来工作的，当SQL气压罐安装到系统中时，由于系统压力比预充气体的压力大，所以会有一部分工作介质在系统压力的作用下挤入气囊内（对隔膜式来讲是进入罐体内），同时压缩气囊和罐体间的预充气体，预充气体被压缩，体积变小，压力升高，直到达到新的平衡，当系统开始工作，压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，预充气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被预充气体挤出补充到系统内，使系统压力不会下降过多，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

远明丰SQL气压罐使用说明1.使用远明丰SQL气压罐前必须先充气，然后才能安装使用，一般出厂时已预充好一定压力的气体；2.充气压力表压为0.2-0.3MPa，用户若认为此压力不合适，可在供应商的指导下进行充/放气；3.在长期使用过程中发现表压低于0.2MPa时应及时补气，以免影响远明丰SQL气压罐的使用效果；4.稳压泵在加压前，必须打开通往SQL气压罐的阀门，使SQL气压罐气囊内在自然压力前提下充满当确认补满水后再正常运行水泵；5.在使用过程中出现表压不稳定，把补气阀打开，检查是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜，再投入使用；6.每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期，需校验；7.远明丰SQL气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用；8.应严格按公式来计算所需SQL气压罐的大小，SQL气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；9.更换SQL气压罐前应先把系统关停或者把SQL气压罐跟系统隔开，防止系统介质通过SQL 气压罐接口处泄露，更换的SQL气压罐最好跟原SQL气压罐体积、耐温和耐压一致。

隔膜气压罐隔膜气压罐因罐体内有一个橡胶隔膜而得名，也叫隔膜式气压罐，多用于消防设备和各种供水设备，有0.6mpa、1.0mpa、1.6 mpa三种工作压力罐，直径从400毫米到2000毫米，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，每股流量为2.5L/s、5L/s，充实水柱长度为7m、10m、13m；用于自动喷水系统时，每个喷头流量为1.0L/s，喷头压力为0.1mpa。

隔膜气压罐的作用隔膜气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。

隔膜气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防隔膜气压罐的容积较小，这是与其它气压给水系统的不同之处。

隔膜气压罐使用范围隔膜气压罐广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖统循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

消火栓给水系统中隔膜气压罐贮水容积不得少于300L。

自动喷水灭火系统中隔膜气压罐贮水容积不得少于150L。

消火栓给水系统与自动喷水灭火系统合用的隔膜气压罐，贮水容积不得少于450L，稳压水容积不得少于50L。

隔膜气压罐的工作原理远明丰隔膜气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

隔膜气压罐的特点1．罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

2．橡胶隔膜可舒张30万次以上，充气后可长期使用。

隔膜式气压罐的选型参数发布日期：2010-11-11浏览数：458气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力 P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

隔膜式气压罐——利用波义耳(Robert Boyle)气体定律：PV/T=n(P－压力，V－气压罐气体体积，T－温度)；在一定温度下气体压力P与容积V乘积等于常数的原理，利用水压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失，压缩气体膨胀可将水排出。

隔膜式气压罐—由罐体、气囊、接水口及排气口四部份组成。

用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。

当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。

直到气体压力与水的压力再次达到一致时停止排水隔膜式气压罐说明隔膜式气压罐选择隔膜式气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。

由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。

如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

隔膜式气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

隔膜式气压罐安装1. 供暖系统隔膜式气压罐一般安装在系统的回水端，小容量的气压罐一般直接连到系统管道上；35L及以上的气压罐考虑到工作时进水和自重对系统管道可能产生的影响，设计有三脚支架，可直接放置在地面。

以下型号产品使用，如：LG、GDL、CDL、ISG等型号。用户可以根据水位水箱间的位置选择合适的设备。

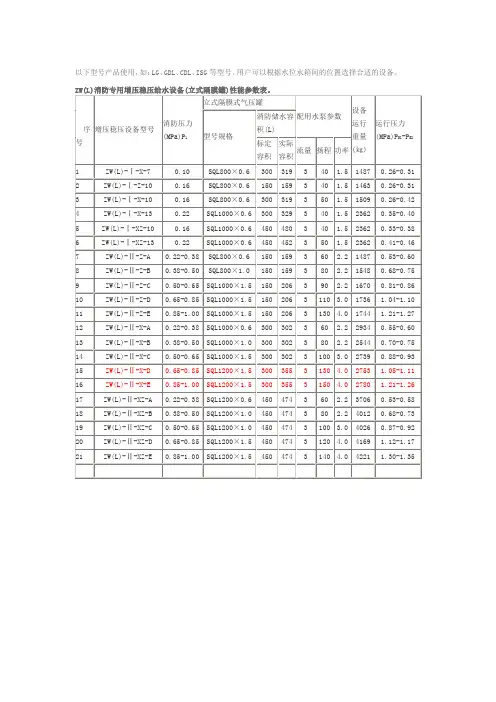

ZW(L)消防专用增压稳压给水设备(立式隔膜罐)性能参数表。
序号
增压稳压设备型号
消防压力(MPa)P1
立式隔膜式气压罐
配用水泵参数
设备运行重量(㎏)
运行压力(MPa)PS1-PS2
型号规格
消防储水容积(L)
序号
增压稳压设备型号
消防压力(MPa)P1
卧式隔膜式气压罐
配用水泵参数
设备运行重量(㎏)
运行压力(MPa)PS1-PS2
型号规格
消防储水容积(L)
标定容积
实际容积
流量
扬程
功率
1
ZW(W)-Ⅰ-X-7
0.10
SQW1000×0.6
300
319
3
30
1.1
2613
0.20-0.25
2
ZW(W)-Ⅰ-Z-10
标定容积
实际容积
流量
扬程
功率
1
ZW(L)-Ⅰ-X-7
0.10
SQL800×0.6
300
319
3
40
1.5
1487
0.26-0.31
2
ZW(L)-Ⅰ-Z-10
0.16
SQL800×0.6
150
159
3
40
1.5
1463
0.26-0.31
3
ZW(L)-Ⅰ-X-10
0.16
SQL800×0.6
300
319
21
ZW(W)-Ⅱ-XZ-E
0.85-1.00
SQW1200×1.5

⽓压罐参数产品概述：我公司⽣产的ZW消防增压稳压供⽔设备是参照国家建筑标准设计图集98S205等设计、制造的消防专⽤的增压稳压设备。

该设备由隔膜式⽓压罐、增压泵、电控箱、仪表和管路附件等组成，适⽤于多层和⾼层建筑⼯程有增压要求的消⽕栓给⽔系统及⾃动喷⽔灭⽕系统等各类消防给⽔系统。

本设备的最⾼⼯作压⼒分别为0.6mpa、1.0mpa、1.6 mpa，消防储⽔容积⼤于150L、300L、450L，稳压⽔容积⼤于50L，⽤于消⽕栓系统时，⽔枪每股流量为2.5L/S、5L/S，充实⽔柱长度为7M、10M、13M；⽤于⾃动喷⽔系统时，每个喷头流量为1.0L/S，喷头压⼒为0.1MPA。

该设备可使消防给⽔管道系统最不利点始终保持消防压⼒，并利⽤⽓压⽔罐内始终储有的30秒消防⽔量，以保证消防泵在运⾏前的消防喷淋⽤⽔；该设备利⽤⽓压⽔罐设定的运⾏压⼒，控制⽔泵运⾏⼯况，达到增压稳压的功能。

P1（MPa）最不利点始终保持消防所需压⼒；P2（MPa）消防泵启泵压⼒；PS1（MPa）稳压泵启泵压⼒；PS2（MPa）稳压泵停泵压⼒。

性能参数表：3、张⼩娴说：当时间过去，我们忘记了我们曾经义⽆反顾地爱过⼀个⼈，忘记了他的温柔，忘记了他为我做的⼀切。

我对他再没有感觉，我不再爱他了。

为甚么会这样？原来我们的爱情败给了岁⽉。

⾸先是爱情使你忘记时间，然后是时间使你忘记爱情。

4、张⼩娴说：思念⼀个⼈，不必天天见，不必互相拥有或相互毁灭，不是朝思暮想，⽽是⼀天总想起他⼏次。

听不到他的声⾳时，会担⼼他。

⼀个⼈在外地时，会想念和他⼀起的时光。

5、张⼩娴说：爱情，原来是含笑饮毒酒。

6、张⼩娴说：不被⼈珍视的爱情，就只是个羞耻的笑话。

7、张⼩娴说：寂寞的⼈，感冒会拖得特别的久，因为她⾃⼰也不想痊愈。

8、张⼩娴：⼥⼈放弃⼀个跟不上她的男⼈，是有志⽓。

男⼈放弃⼀个跟不上他的⼥⼈，则是⽆义。

9、张⼩娴说：清醒⼀点吧，世上没有未完的事，只有未死的⼼。

隔膜式气压罐（不容纳膨胀水量）和补水箱选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)膨胀水量Q膨计算当供回水温度为7/12℃，（1-ρ0/ρm）=0.00558，则膨胀水量Q膨：Q膨= Vc *（1-ρ0/ρm）=65*0.00558=0.363m3/h式中：Q膨—膨胀水量，m3/h；V c—系统水容量，m3；ρ0—水的起始密度，供冷时，取夏季系统停止运行时的环境温度to =35°C对应的水的密度，kg/m3；ρm—系统运行时水的平均密度，按（ρs+ρr）/2计算，kg/m3；ρs—设计供水温度下水的密度，kg/m3；ρr—设计供水温度下水的密度，kg/m3；(六)水箱有效容积V有效计算水箱有效容积V有效等于每小时系统补水量Q补和膨胀水量Q膨之和，则V有效=1*（Q补+ Q膨）=1*（1.3+0.363）=1.633m3(七)补水箱选型计算出补水箱有效容积后，可以从国家标准设计图集05K210选择确定补水箱的规格、型号及配管的直径，见如下表26.8-9 。

XBD型消防稳压泵性能参数表型号流量Q扬程m效率%转速r/min功率Kw 汽蚀余量m进出口径mm m3/hL/S 轴功率配套功率XBD3.6/0.56-I25×3 2 0.56 36 30 2900 0.65 1.1 1.7 25 XBD4.8/0.56-I25×4 2 0.56 48 30 2900 0.87 1.1 1.7 25 XBD6/0.56-I25×5 2 0.56 60 30 2900 1.09 1.5 1.7 25 XBD7.2/0.56-I25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25 XBD8.4/0.56-I25×7 2 0.56 84 30 2900 1.52 2.2 1.7 25 XBD9.6/0.56-I25×8 2 0.56 96 30 2900 0.74 2.2 1.7 25 XBD10.8/0.56-I25×9 2 0.56 108 30 2900 1.96 2.2 1.7 25 XBD120/0.56-I25×10 2 0.56 120 30 2900 2.17 3 1.7 25 XBD13.2/0.56-I254×11 2 0.56 132 30 2900 2.39 3 1.7 25 XBD14.0/0.56-I25×12 2 0.56 144 30 2900 2.61 3 1.7 25 XBD3.3/1.11-I25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25 XBD4.4/1.11-I25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25 XBD6.6/1.11-I25×6 4 1.11 66 40 2900 1.80 2.2 1.7 25 XBD7.7/1.11-I25×7 4 1.11 77 40 2900 2.10 2.2 1.7 25 XBD8.8/1.11-I25×8 4 1.11 88 40 2900 2.40 3 1.7 25 XBD9.9/1.11-I25×9 4 1.11 99 40 2900 2.70 3 1.7 25 XBD11/1.11-I25×10 4 1.11 110 40 2900 3.00 4 1.7 25 XBD12.1/1.11-I25×11 4 1.11 121 40 2900 3.30 4 1.7 25 XBD13.2/1.11-I25×12 4 1.11 132 40 2900 3.60 4 1.7 25XBD3.6/1.67-I40×3 6 1.67 36 52 2900 1.13 1.5 1.7 40 XBD4.8/1.67-I40×4 6 1.67 48 52 2900 1.5 2.2 1.7 40 XBD6/1.67-I40×5 6 1.67 60 52 2900 1.88 2.2 1.7 40 XBD7.2/1.67-I40×6 6 1.67 72 52 2900 2.26 3 1.7 40 XBD8.7/1.67-I40×7 6 1.67 84 52 2900 2.64 3 1.7 40 XBD9.6/1.67-I40×8 6 1.67 96 52 2900 3.01 4 1.7 40 XBD10.8/1.67-I40×9 6 1.67 108 52 2900 3.39 4 1.7 40 XBD12/1.67-I40×10 6 1.67 120 52 2900 3.77 4 1.7 40 XBD13.2/1.67-I40×11 6 1.67 132 52 2900 4.15 5.5 1.7 40 XBD14.4/1.67-I40×12 6 1.67 144 52 2900 4.52 5.5 1.7 40 XBD3/33.3-I50×212 3.33 30 56 2900 1.75 2.2 1.8 50 XBD4.5/3.33-I50×312 3.33 45 56 2900 2.63 3 1.8 50 XBD6.0/3.33-I50×412 3.33 60 56 2900 3.6 4 1.8 50 XBD7.5/3.33-I50×512 3.33 75 56 2900 4.27 5.5 1.8 50 XBD9/3.33-I50×612 3.33 90 56 2900 5.25 5.5 1.8 50 XBD10/3.33-I50×712 3.33 105 56 2900 6.2 7.5 1.8 50 XBD12/3.33-I50×812 3.33 120 56 2900 7.0 7.5 1.8 50 XBD13.5/3.3-I50×912 3.33 135 56 2900 7.87 11 1.8 50 XBD15/3.33-I50×1012 3.33 150 56 2900 8.75 11 1.8 50 XBD3/5-I50×218 5 30 62 2900 2.37 3 1.8 50 XBD4.5/5-I50×318 5 45 62 2900 3.56 4 1.8 50 XBD6/5-I50×418 5 60 62 2900 4.75 5.35 1.8 50 XBD7.5/5-I50×518 5 75 62 2900 5.93 7.5 1.8 50 XBD9/5-I50×618 5 90 62 2900 7.12 7.5 1.8 50 XBD10.5/5-I50×718 5 105.5 62 2900 8.30 11 1.8 50 XBD12/5-I50×818 5 120 62 2900 9.49 11 1.8 50 XBD13.5/5-I50×918 5 135 62 2900 10.68 11 1.8 50 XBD15/5-I50×1018 5 150 62 2900 11.87 15 1.8 50 XBD2.4/10-I80×236 10 24 68 2900 3.46 4 4 80 XBD3.6/10-I80×336 10 36 68 2900 5.19 5.5 4 80XBD6/10-I80×536 10 60 68 2900 8.67 11 4 80 XBD7.2/10-I80×636 10 72 68 2900 10.39 11 4 80 XBD8.4/10-I80×736 10 84 68 2900 12.12 15 4 80 XBD9.6/10-I80×836 10 96 68 2900 13.85 15 4 80 XBD10.8/10-I80×936 10 108 68 2900 15.59 18.5 4 80 XBD12/10-I80×1036 10 120 68 2900 17.31 18.5 4 80 XBD2.8/15-I80×254 15 28 70 2900 5.88 7.5 4 80 XBD4.2/15-I80×354 15 42 70 2900 8.82 11 4 80 XBD5.6/15-I80×454 15 56 70 2900 11.76 15 4 80 XBD7/15-I80×554 15 70 70 2900 14.7 18.5 4 80 XBD8.4/15-I80×654 15 84 70 2900 17.64 18.5 4 80 XBD9.8/15-I80×754 15 98 70 2900 20.58 22 4 80 XBD11.2/15-I80×854 15 112 70 2900 23.54 30 4 80 XBD12.6/15-I80×954 15 126 70 2900 26.49 30 4 80 XBD14/15-I80×1054 15 140 70 2900 29.43 37 4 80 XBD2.8/20-I100×272 20 28 73 2900 7.53 11 4.5 100 XBD4.2/20-I100×372 20 42 73 2900 10.29 15 4.5 100 XBD5.6/20-I100×472 20 56 73 2900 15.05 18.5 4.5 100 XBD7/20-I100×572 20 70 73 2900 18.81 22 4.5 100 XBD8.4/20-I100×672 20 84 73 2900 22.57 30 4.5 100 XBD9.8/20-I100×772 20 98 73 2900 26.34 30 4.5 100 XBD11.2/20-I100×872 20 112 73 2900 30.1 37 4.5 100 XBD12.6/20-I100×972 20 125 73 2900 33.9 37 4.5 100 XBD14/20-I100×1072 20 140 73 2900 37.6 45 4.5 100 XBD4.2/25-I125×290 25 42 73 2900 14.1 18.5 4.3 125 XBD6.3/25-I125×390 25 63 73 2900 21.2 30 4.3 125 XBD8.4/25-I125×490 25 84 73 2900 28.2 37 4.3 125 XBD10.5/25-I125×590 25 108 73 2900 35.3 45 4.3 125 XBD12.6/25-I125×690 25 126 73 2900 40.3 55 4.3 125 XBD14.7/25-I125×790 25 147 73 2900 40.4 55 4.3 125XBD18.9/25-I125×990 25 189 73 2900 63.5 75 4.3 125 XBD21/25-I125×1090 25 210 73 2900 70.6 90 4.3 125 XBD3.8/30-I125×2108 30 38 74 2900 15.1 18.5 4.6 125 XBD5.7/30-I125×3108 30 57 74 2900 22.7 30 4.6 125 XBD7.6/30-I125×4108 30 76 74 2900 30.2 37 4.6 125 XBD9.5/30-I125×5108 30 95 74 2900 37.8 45 4.6 125 XBD11.4/60-I125×6108 30 114 74 2900 45.3 55 4.6 125 XBD13.3/30-I125×7108 30 133 74 2900 52.9 55 4.6 125 XBD15.2/30-I125×8108 30 152 74 2900 60.5 75 4.6 125 XBD17.1/30-I125×9108 30 171 74 2900 68.0 75 4.6 125 XBD19/30-I125×10108 30 160 74 2900 75.6 90 4.6 125 XBD4.3/35-I150×2126 35 43 72 2900 20.5 30 4.4 150 XBD6.5/35-I150×3126 35 65 72 2900 30.7 37 4.4 150 XBD8.7/35-I150×4126 35 87 72 2900 40.9 45 4.4 150 XBD10.9/35-I150×5126 35 109 72 2900 51.2 75 4.4 150 XBD13.0/35-I150×6126 35 130 72 2900 61.4 75 4.4 150 XBD15.2/35-I150×7126 35 152 72 2900 71.6 90 4.4 150 XBD17.4/35-I150×8126, 35 174 72 2900 81.9 90 4.4 150 XBD19.6/35-I150×9126 35 196 72 2900 92.1 110 4.4 150 XBD21.8/35-I150×10126 35 218 72 2900 102.4 132 4.4 150 XBD4.1/40-I150×2144 40 42 76 2900 21.2 30 4.4 150 XBD6.2/40-I150×3144 40 62 76 2900 32.0 37 4.4 150 XBD8.6/40-I150×4144 40 86 76 2900 42.7 55 4.4 150 XBD10.4/40-I150×5144 40 104 76 2900 53.4 75 4.4 150 XBD12.4/40-I150×6144 40 124 76 2900 64.0 75 4.4 150 XBD14.5/40-I150×7144 40 145 76 2900 74.7 90 4.4 150 XBD16.6/40-I150×8144 40 166 76 2900 85.4 110 4.4 150 XBD18.7/40-I150×9144 40 187 76 2900 96.0 110 4.4 150 XBD20.7/40-I150×10144 40 207 76 2900 107.1 132 4.4 150 XBD4/45-I150×2162 45 40 78 2900 22.6 30 4.5 150XBD8/45-I150×4162 45 80 78 2900 45.3 55 4.5 150 XBD10/45-I150×5162 45 100 78 2900 56.6 75 4.5 150 XBD12/45-I150×6162 45 120 78 2900 67.9 75 4.5 150 XBD14/45-I150×7162 45 140 78 2900 79.2 90 4.5 150 XBD16/45-I150×8162 45 160 78 2900 90.6 110 4.5 150 XBD18/45-I150×9162 45 180 78 2900 101.9 110 4.5 150 XBD20/45-I150×10162 45 200 78 2900 113.2 132 4.5 150隔膜式气压罐选用表：隔膜式气压罐是由钢质碳钢外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

隔膜式气压罐（不容纳膨胀水量）和补水箱选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)膨胀水量Q膨计算当供回水温度为7/12℃，（1-ρ0/ρm）=0.00558，则膨胀水量Q膨：Q膨= Vc *（1-ρ0/ρm）=65*0.00558=0.363m3/h式中：Q膨—膨胀水量，m3/h；V c—系统水容量，m3；ρ0—水的起始密度，供冷时，取夏季系统停止运行时的环境温度to =35°C对应的水的密度，kg/m3；ρm—系统运行时水的平均密度，按（ρs+ρr）/2计算，kg/m3；ρs—设计供水温度下水的密度，kg/m3；ρr—设计供水温度下水的密度，kg/m3；(六)水箱有效容积V有效计算水箱有效容积V有效等于每小时系统补水量Q补和膨胀水量Q膨之和，则V有效=1*（Q补+ Q膨）=1*（1.3+0.363）=1.633m3(七)补水箱选型计算出补水箱有效容积后，可以从国家标准设计图集05K210选择确定补水箱的规格、型号及配管的直径，见如下表26.8-9 。

产品概述：
我公司生产的ZW消防增压稳压供水设备是参照国家建筑标准设计图集98S205等设计、制造的消防专用的增压稳压设备。

该设备由隔膜式气压罐、增压泵、电控箱、仪表和管路附件等组成，适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各
类消防给水系统。

本设备的最高工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为
0.1MPA。

该设备可使消防给水管道系统最不利点始终保持消防压力，并利用气压水罐内始终储有的30秒消防水量，以保证消防泵在运行前的消防喷淋用水；该设备利用气压水罐设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

P1（MPa）最不利点始终保持消防所需压力；P2（MPa）消防泵启泵压力；PS1（MPa）稳压泵启泵压力；PS2（MPa）稳压泵停泵压力。

性能参数表：。

隔膜式气压水罐选型计算1、隔膜式气压水罐容积的确定1.1气压罐总容积可按下式计算：V=β V×1/（1-αb）式中V—气压罐的总容积（ｍ3）V×1—气压罐内的水溶剂（ｍ3）αb—气压罐的工作压力比；在一般情况下宜采用0.65～0.85β—气压罐的容积系数，隔膜式气压罐宜为1.051.2在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积：（Pmax+1）（Pmin-1）Vt=k·Amax————————————（Pmax-Pmin）（Pprec+1）式中Vt=总容积（L）K根据泵的功率总结和调节容积的系数Amax=泵的流量（L/min）Pmax=停泵压力（即停泵时的最大压力）（bar）（1bar=0.1Mpa）Pmin=启泵压力（即开泵时的最小压力）（bar）Pprec=预压力（bar）罐出厂预压力值为1.0-1.5bark系数：功率（kw）---0.75～1.52.2～3.03.7～7.57.5～11对应的 K 值 ---0.250.3750.6250.8751.3气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：p1=（h1+h2+h3+h4）/102式中p1-----气压罐最低工作压力（Mpa）h1-----水源最低水位至管网最不利给水点的高度差（m）h2-----由水源最低水位至管网最不利给水点的管路沿程水头损失（m）h3-----由水源最低水位至管网最不利配水点的管路局部水头损失（m）h4-----最不利给水点用水设备的流出水头（m）1.4气压罐最高工作压力可采用下式计算：p2=（p1+0.098）/αb-0.098式中p2----气压罐最高工作压力（Mpa）其它符号与前同。

2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：q bVx=β·C----------4nmax式中Vx——罐内水的调节容积（m3）β——容积附加系数，隔膜式气压水罐采用1.05。

W(L)消防专用增压稳压给水设备(立式隔膜罐)性能参数表。

W(L)消防专用增压稳压给水设备(立式隔膜罐)性能参数表。

序号增压稳压设备型号消防压力(MPa) P1立式隔膜式气压罐配用水泵参数设备运行重量(㎏)运行压力(MPa)P S1-P S2型号规格消防储水容积(L)标定容积实际容积流量m3/h扬程m功率KW1 ZW(L)-Ⅰ-X-7 0.10 SQL800×0.6 300 319 3 40 1.5 1487 0.26-0.312 ZW(L)-Ⅰ-Z-10 0.16 SQL800×0.6 150 1593 40 1.5 1463 0.26-0.313 ZW(L)-Ⅰ-X-10 0.16 SQL800×0.6 300 319 3 50 1.5 1509 0.26-0.424 ZW(L)-Ⅰ-X-13 0.22 SQL1000×0.6 300 329 3 40 1.5 2362 0.35-0.405 ZW(L)-Ⅰ-XZ-10 0.16 SQL1000×0.6 450 480 3 40 1.5 2362 0.33-0.386 ZW(L)-Ⅰ-XZ-13 0.22 SQL1000×0.6 450 452 3 50 1.5 2362 0.41-0.467 ZW(L)-Ⅱ-Z-A 0.22-0.38 SQL800×0.6 150 159 3 60 2.2 1487 0.53-0.608 ZW(L)-Ⅱ-Z-B 0.38-0.50 SQL800×1.0 150 159 3 80 2.2 1548 0.68-0.759 ZW(L)-Ⅱ-Z-C 0.50-0.65 SQL1000×1.5 150 206 3 90 2.2 1670 0.81-0.8610 ZW(L)-Ⅱ-Z-D 0.65-0.85 SQL1000×1.5 150 206 3 110 3.0 1736 1.04-1.1011 ZW(L)-Ⅱ-Z-E 0.85-1.00 SQL1000×1.5 150 206 3 130 4.0 1744 1.21-1.2712 ZW(L)-Ⅱ-X-A 0.22-0.38 SQL1000×0.6 300 302 3 60 2.2 2934 0.55-0.6013 ZW(L)-Ⅱ-X-B 0.38-0.50 SQL1000×1.0 300 302 3 80 2.2 2544 0.70-0.7514 ZW(L)-Ⅱ-X-C 0.50-0.65 SQL1000×1.5 300 302 3 100 3.0 2739 0.88-0.9315 ZW(L)-Ⅱ-X-D 0.65-0.85 SQL1200×1.5 300 355 3 130 4.0 2753 1.05-1.1116 ZW(L)-Ⅱ-X-E 0.85-1.00 SQL1200×1.5 300 355 3 150 4.0 2780 1.21-1.2617 ZW(L)-Ⅱ-XZ-A 0.22-0.38 SQL1200×0.6 450 474 3 60 2.2 3706 0.53-0.5818 ZW(L)-Ⅱ-XZ-B 0.38-0.50 SQL1200×1.0 450 474 3 80 2.2 4012 0.68-0.7319 ZW(L)-Ⅱ-XZ-C 0.50-0.65 SQL1200×1.0 450 474 3 100 3.0 4026 0.87-0.9220 ZW(L)-Ⅱ-XZ-D 0.65-0.85 SQL1200×1.5 450 474 3 120 4.0 4169 1.12-1.1721 ZW(L)-Ⅱ-XZ-E 0.85-1.00 SQL1200×1.5 450 474 3 140 4.0 4221 1.30-1.35ZW(W)消防专用增压稳压给水设备(卧式隔膜罐)性能参数表。

2889
1.12-1.18
16
ZW(W)-Ⅱ-X-E
0.85-1.00
SQW1000×1.5
300
312
3
140
4.0
2968
1.30-1.36
17
ZW(W)-Ⅱ-XZ-A
0.22-0.38
SQW1200×0.6
450
506
3
60
2.2
3992
0.53-0.58
18
ZW(W)-Ⅱ-XZ-B
0.38-0.50
12
ZW(L)-Ⅱ-X-A
0.22-0.38
SQL1000×0.6
300
302
3
60
2.2
2934
0.55-0.60
13
ZW(L)-Ⅱ-X-B
0.38-0.50
SQL1000×1.0
300
302
3
80
2.2
2544
0.70-0.75
14
ZW(L)-Ⅱ-X-C
0.50-0.65
SQL1000×1.5
300
0.22-0.38
SQL1200×0.6
450
474
3
60
2.2
3706
0.53-0.58
18
ZW(L)-Ⅱ-XZ-B
0.38-0.50
SQL1200×1.0
450
474
3
80
2.2
4012
0.68-0.73
19
ZW(L)-Ⅱ-XZ-C
0.50-0.65
SQL1200×1.0
450
474
3
100
3.0
