沥青路面用砂细集料筛分试验作业指导书

2.1筛分试验2.1.1 仪器设备（1）鼓风烘箱—能使温度控制在（105±5）℃；（2）天平—称量1000g，感量不大于0.5g；（3）标准筛。

（4）摇筛机；（5）浅盘，毛刷等。

2.1.2 试样制备根据样品最大粒径,选用适宜的标准筛,通常为9.5mm筛(水泥混凝土用天然砂)或4.75mm筛(沥青路面及基层用天然砂石屑、机制砂等)筛除其中的超粒径材料。

然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份不少于550g的试样两份,在105℃土5℃的烘箱中烘干至恒重,冷却至室温后备用。

注:但重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下,前后两次称量之差小于该项试验所要求的称量精密度,下同。

2.1.3试验步骤（1）干筛法1）称取试样500g（m1），准确至0.5g,置于套筛的最上一只（即4.75mm方孔筛）上；将套筛装入摇筛机内固紧，筛分为10min左右；然后取出套筛，再按筛孔大小顺序，在清洁的浅盘上依次进行手筛，直至每分钟出量不超过试样总量的0.1%时为止,通过的颗粒并入下一个筛，和下一个筛中试样一起过筛，按这样顺序进行，直至每个筛全部筛完为止；注：①试样为特细砂时，试样质量可减少到100g；②如试样含泥量超过5%,不宜用干筛法；③无摇筛机时，可改用手筛。

2）称量各筛筛余试样的质量,精确至0.5g。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。

（2）水洗法试验步骤1）称取烘干试样约 500g (m1) ,准确至0.5g。

2）将试样置一洁净容器中,加入足够数量的洁净水,将集料全部淹没。

3）用搅棒充分搅动集料,将集料表面洗涤干净,使细粉悬浮在水中,但不得有集料从水中溅出。

4）用1.18mm筛及0.075mm筛组成套筛。

仔细将容器中混有细粉的悬浮液徐徐倒出,经过套筛流人另一容器中,但不得将集料倒出。

注:不可直接倒至0.075mm筛上,以免集料掉出损坏筛面。

细集料检测作业指导书1、编制目的用于细集料检测的任务指导。

2、适用范围本细则适用于一般工业及民用建筑和构筑物中普通混凝土用砂及公路工程用集料的质量检测。

检测项目包括细集料的颗粒级配、表观密度、堆积密度、紧密密度、含泥量、泥块含量、含水率、吸水率、氯离子含量、坚固性、石粉含量。

3、编制依据1．《建设用砂》GB/T 14684-2011，2.《普通混凝土用砂、石质量及检验方法标准》 JGJ 52-2006。

4、试验内容颗粒级配按规定取样，并将试样缩分至约1100g，放在烘箱中于105±5℃下烘干至恒量，待冷却至室温后，筛除大于9.50mm的颗粒（并算出其筛余百分率），分为大致相等的两份备用。

注：恒量系指试样在烘干3h以上的情况下，其前后质量之差不大于该项试验所要求的称量精度(下同)。

称取试样500g，精确至1g。

将试样倒入按孔径大小从上到下组合的套筛(附筛底)上，然后进行筛分。

将套筛置于摇筛机上，摇10min；取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小于试样总量0.1%为止。

通过的试样并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

称出各号筛的筛余量，精确至1g，试样在各号筛上的筛余量不得超过按式(1)计算出的量，超过时应按下列方法之一处理。

表观密度试验步骤按规定取样，并将试样缩分至约660g，放在烘箱中于105±5℃下烘干至恒量，待冷却至室温后，分为大致相等的两份备用。

称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500mL的刻度处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500mL刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水(应与6.13.2.2条水温相差不超过2℃，并在15℃～25℃范围内)至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量,精确至1g。

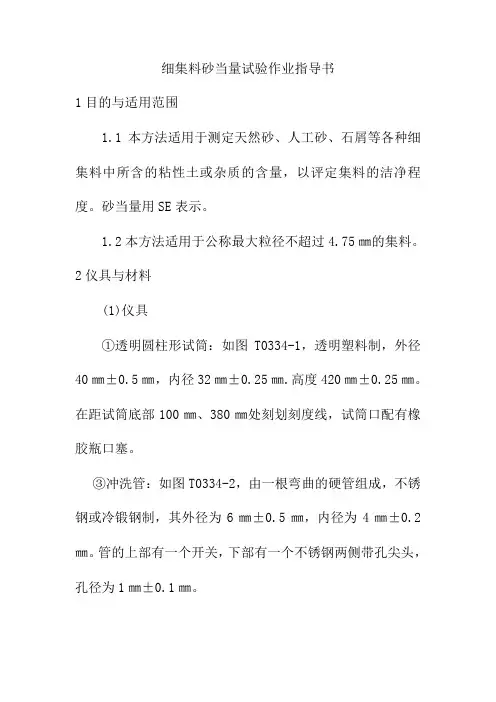

细集料砂当量试验作业指导书1目的与适用范围1.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。

砂当量用SE表示。

1.2本方法适用于公称最大粒径不超过4.75㎜的集料。

2仪具与材料(1)仪具①透明圆柱形试筒：如图T0334-1，透明塑料制，外径40㎜±0.5㎜，内径32㎜±0.25㎜.高度420㎜±0.25㎜。

在距试筒底部100㎜、380㎜处刻划刻度线，试筒口配有橡胶瓶口塞。

③冲洗管：如图T0334-2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6㎜±0.5㎜，内径为4㎜±0.2㎜。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1㎜±0.1㎜。

图T0334-1透明圆柱试筒(尺寸单位：㎜) 图T0334-2冲洗管(尺寸单位：㎜)③透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1m。

④橡胶管(或塑料管)：长约1.5m，内径约5㎜，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。

⑤配重活塞：如图T 0334-3，由长440㎜±0.25㎜的杆、直径25㎜±0.1㎜的底座(下面平坦、光滑，垂直杆轴)、套筒和配重组成。

且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。

图7 0334-3 配重活塞（尺寸单位：mm）套筒为黄铜或不锈钢制，厚10㎜±0.1㎜，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。

套筒上有一个螺钉用以固定活塞杆。

配重为1㎏±5g。

⑥机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203㎜±1.0㎜，频率180次／min±2次／min。

⑦天平：称量1㎏，感量不大于0.1g。

⑧烘箱：能使温度控制在105℃±5℃。

⑨秒表。

⑩标准筛：筛孔为4.75㎜。

粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。

粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。

碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
