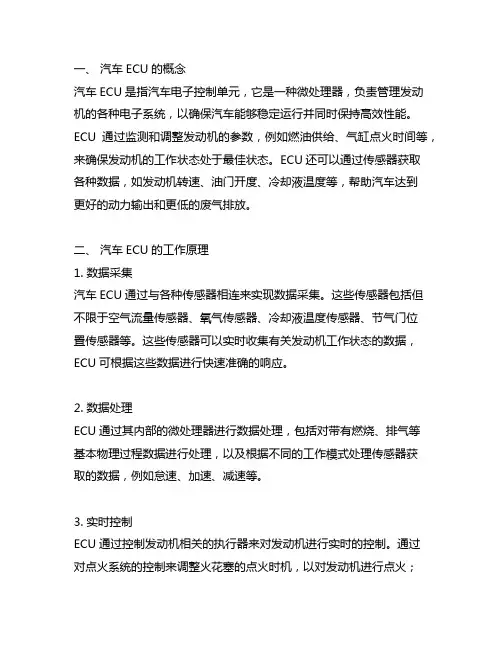

一、汽车ECU的概念汽车ECU是指汽车电子控制单元，它是一种微处理器，负责管理发动机的各种电子系统，以确保汽车能够稳定运行并同时保持高效性能。
ECU通过监测和调整发动机的参数，例如燃油供给、气缸点火时间等，来确保发动机的工作状态处于最佳状态。
ECU还可以通过传感器获取各种数据，如发动机转速、油门开度、冷却液温度等，帮助汽车达到更好的动力输出和更低的废气排放。
二、汽车ECU的工作原理1. 数据采集汽车ECU通过与各种传感器相连来实现数据采集。
这些传感器包括但不限于空气流量传感器、氧气传感器、冷却液温度传感器、节气门位置传感器等。
这些传感器可以实时收集有关发动机工作状态的数据，ECU可根据这些数据进行快速准确的响应。
2. 数据处理ECU通过其内部的微处理器进行数据处理，包括对带有燃烧、排气等基本物理过程数据进行处理，以及根据不同的工作模式处理传感器获取的数据，例如怠速、加速、减速等。
3. 实时控制ECU通过控制发动机相关的执行器来对发动机进行实时的控制。
通过对点火系统的控制来调整火花塞的点火时机，以对发动机进行点火；通过对燃油供给系统的控制来调整燃油的供给量，从而影响发动机的工作状态。
4. 故障诊断ECU还具有故障诊断的功能，一旦发现发动机工作状态异常，ECU会通过指示灯或车载诊断仪输出故障码，以帮助技师准确定位并修复故障。
三、汽车ECU的工作过程1. 启动阶段当司机启动汽车后，ECU首先进行自检。
在自检过程中，ECU会检测发动机传感器是否正常、执行器是否正常工作以及存储器中故障诊断码是否异常等。
ECU还会对车辆其他系统的工作状态进行监测，以确保整个系统处于正常工作状态。
2. 怠速阶段在发动机怠速时，ECU会持续地接收各种传感器的数据并进行处理，以确保发动机的稳定运转。
ECU会根据氧气传感器的数据和节气门位置传感器的数据来调整发动机的燃油供给量，以维持发动机的怠速转速和保证排放达标。
3. 加速阶段当司机踩下油门踏板以提升车速时，ECU会立即调整发动机的工作参数，以获得急促的动力输出。

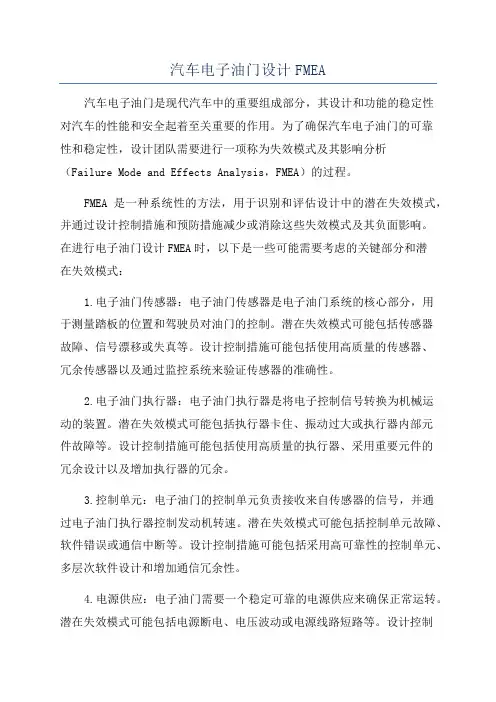

汽车电子油门设计FMEA汽车电子油门是现代汽车中的重要组成部分，其设计和功能的稳定性对汽车的性能和安全起着至关重要的作用。
为了确保汽车电子油门的可靠性和稳定性，设计团队需要进行一项称为失效模式及其影响分析（Failure Mode and Effects Analysis，FMEA）的过程。
FMEA是一种系统性的方法，用于识别和评估设计中的潜在失效模式，并通过设计控制措施和预防措施减少或消除这些失效模式及其负面影响。
在进行电子油门设计FMEA时，以下是一些可能需要考虑的关键部分和潜在失效模式：1.电子油门传感器：电子油门传感器是电子油门系统的核心部分，用于测量踏板的位置和驾驶员对油门的控制。
潜在失效模式可能包括传感器故障、信号漂移或失真等。
设计控制措施可能包括使用高质量的传感器、冗余传感器以及通过监控系统来验证传感器的准确性。
2.电子油门执行器：电子油门执行器是将电子控制信号转换为机械运动的装置。
潜在失效模式可能包括执行器卡住、振动过大或执行器内部元件故障等。
设计控制措施可能包括使用高质量的执行器、采用重要元件的冗余设计以及增加执行器的冗余。
3.控制单元：电子油门的控制单元负责接收来自传感器的信号，并通过电子油门执行器控制发动机转速。
潜在失效模式可能包括控制单元故障、软件错误或通信中断等。
设计控制措施可能包括采用高可靠性的控制单元、多层次软件设计和增加通信冗余性。
4.电源供应：电子油门需要一个稳定可靠的电源供应来确保正常运转。
潜在失效模式可能包括电源断电、电压波动或电源线路短路等。
设计控制措施可能包括采用多电源系统、应急电源备份以及使用电源管理模块来监控和稳定电源供应。
5.环境条件：汽车电子油门需要在各种环境条件下工作，包括高温、低温、高湿度等。
潜在失效模式可能包括环境温度过高导致电子元件故障、湿度引起腐蚀或电路短路等。
设计控制措施可能包括选择适应各种环境条件的元件和材料、加强密封性和使用冷却系统或加热系统来控制温度。

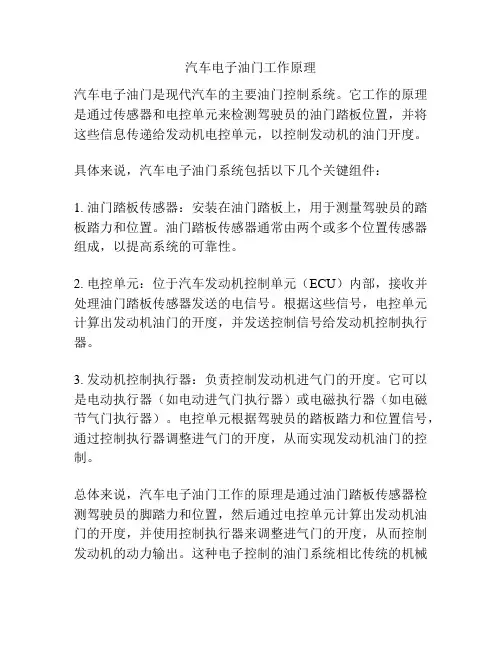

汽车电子油门工作原理
汽车电子油门是现代汽车的主要油门控制系统。
它工作的原理是通过传感器和电控单元来检测驾驶员的油门踏板位置，并将这些信息传递给发动机电控单元，以控制发动机的油门开度。
具体来说，汽车电子油门系统包括以下几个关键组件：
1. 油门踏板传感器：安装在油门踏板上，用于测量驾驶员的踏板踏力和位置。
油门踏板传感器通常由两个或多个位置传感器组成，以提高系统的可靠性。
2. 电控单元：位于汽车发动机控制单元（ECU）内部，接收并处理油门踏板传感器发送的电信号。
根据这些信号，电控单元计算出发动机油门的开度，并发送控制信号给发动机控制执行器。
3. 发动机控制执行器：负责控制发动机进气门的开度。
它可以是电动执行器（如电动进气门执行器）或电磁执行器（如电磁节气门执行器）。
电控单元根据驾驶员的踏板踏力和位置信号，通过控制执行器调整进气门的开度，从而实现发动机油门的控制。
总体来说，汽车电子油门工作的原理是通过油门踏板传感器检测驾驶员的脚踏力和位置，然后通过电控单元计算出发动机油门的开度，并使用控制执行器来调整进气门的开度，从而控制发动机的动力输出。
这种电子控制的油门系统相比传统的机械
油门系统更灵活，响应更快，有助于提高汽车的性能和燃油经济性。

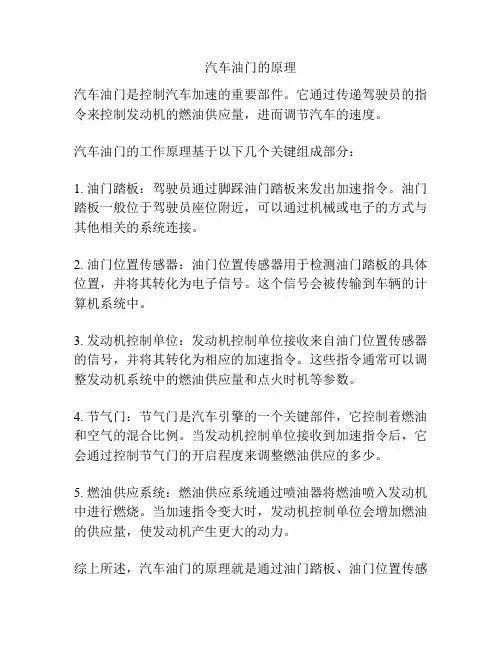

汽车油门的原理
汽车油门是控制汽车加速的重要部件。
它通过传递驾驶员的指令来控制发动机的燃油供应量，进而调节汽车的速度。
汽车油门的工作原理基于以下几个关键组成部分：
1. 油门踏板：驾驶员通过脚踩油门踏板来发出加速指令。
油门踏板一般位于驾驶员座位附近，可以通过机械或电子的方式与其他相关的系统连接。
2. 油门位置传感器：油门位置传感器用于检测油门踏板的具体位置，并将其转化为电子信号。
这个信号会被传输到车辆的计算机系统中。
3. 发动机控制单位：发动机控制单位接收来自油门位置传感器的信号，并将其转化为相应的加速指令。
这些指令通常可以调整发动机系统中的燃油供应量和点火时机等参数。
4. 节气门：节气门是汽车引擎的一个关键部件，它控制着燃油和空气的混合比例。
当发动机控制单位接收到加速指令后，它会通过控制节气门的开启程度来调整燃油供应的多少。
5. 燃油供应系统：燃油供应系统通过喷油器将燃油喷入发动机中进行燃烧。
当加速指令变大时，发动机控制单位会增加燃油的供应量，使发动机产生更大的动力。
综上所述，汽车油门的原理就是通过油门踏板、油门位置传感
器、发动机控制单位、节气门和燃油供应系统等部件的配合工作，从而控制车辆的加速和速度。

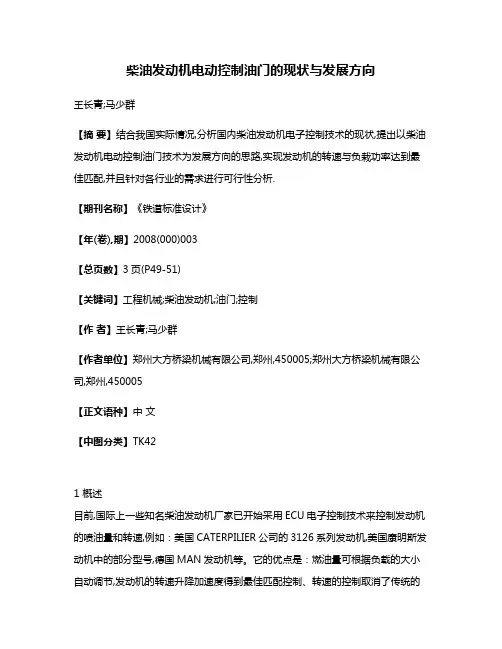

柴油发动机电动控制油门的现状与发展方向王长青;马少群【摘要】结合我国实际情况,分析国内柴油发动机电子控制技术的现状,提出以柴油发动机电动控制油门技术为发展方向的思路,实现发动机的转速与负栽功率达到最佳匹配,并且针对各行业的需求进行可行性分析.【期刊名称】《铁道标准设计》【年(卷),期】2008(000)003【总页数】3页(P49-51)【关键词】工程机械;柴油发动机;油门;控制【作者】王长青;马少群【作者单位】郑州大方桥梁机械有限公司,郑州,450005;郑州大方桥梁机械有限公司,郑州,450005【正文语种】中文【中图分类】TK421 概述目前,国际上一些知名柴油发动机厂家已开始采用ECU电子控制技术来控制发动机的喷油量和转速,例如：美国CATERPILIER公司的3126系列发动机,美国康明斯发动机中的部分型号,德国MAN发动机等。
它的优点是：燃油量可根据负载的大小自动调节,发动机的转速升降加速度得到最佳匹配控制、转速的控制取消了传统的软轴而使得机械结构简化；缺点是：价格昂贵,特别是对于工程机械来说,由于他们的ECU软件保密,控制方式和参数无法修改来适应工程机械的特殊需要,因此在国内仅有少量使用。
国内的发动机生产厂家,无论是合资企业产品如康明斯发动机、斯太尔发动机、道依兹发动机等,还是国产老品牌如上海柴油机厂的发动机,由于受国外产品技术封锁,关键技术尚未得到充分利用,特别是包括ECU电子控制技术在内一些高科技硬件、软件和控制技术,加上国内的一些科技人员由于受到“国外的产品好”的思想束缚,只把别人的东西拿来用,使得技术开发基本上处于空白。
笔者认为，如果一下子将所有的柴油发动机技术问题都解决掉也不现实,但可以通过其他方式来解决上述问题中的一部分。
譬如第一步，先将柴油发动机电动控制油门取代ECU电子控制技术来控制发动机；第二步,在发动机厂家的配合下,逐步完成对发动机喷油量的自动控制。
郑州大方桥梁机械有限公司在大型运梁车的研制作了有益的尝试并取得成功。

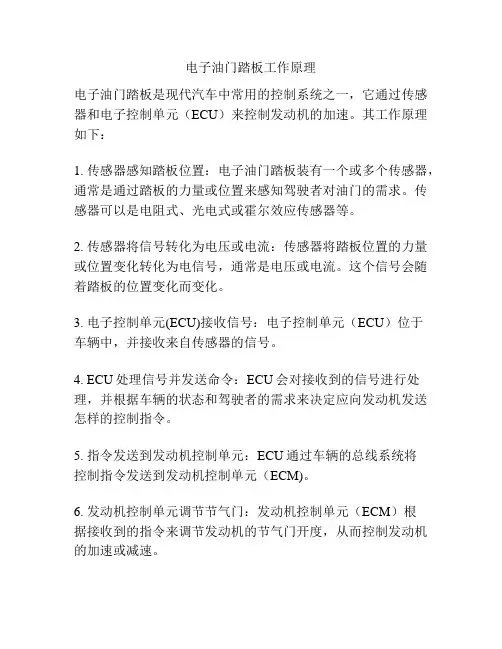

电子油门踏板工作原理
电子油门踏板是现代汽车中常用的控制系统之一，它通过传感器和电子控制单元（ECU）来控制发动机的加速。
其工作原理如下：
1. 传感器感知踏板位置：电子油门踏板装有一个或多个传感器，通常是通过踏板的力量或位置来感知驾驶者对油门的需求。
传感器可以是电阻式、光电式或霍尔效应传感器等。
2. 传感器将信号转化为电压或电流：传感器将踏板位置的力量或位置变化转化为电信号，通常是电压或电流。
这个信号会随着踏板的位置变化而变化。
3. 电子控制单元(ECU)接收信号：电子控制单元（ECU）位于
车辆中，并接收来自传感器的信号。
4. ECU处理信号并发送命令：ECU会对接收到的信号进行处理，并根据车辆的状态和驾驶者的需求来决定应向发动机发送怎样的控制指令。
5. 指令发送到发动机控制单元：ECU通过车辆的总线系统将
控制指令发送到发动机控制单元（ECM)。
6. 发动机控制单元调节节气门：发动机控制单元（ECM）根
据接收到的指令来调节发动机的节气门开度，从而控制发动机的加速或减速。
总的来说，电子油门踏板通过传感器感知驾驶者对油门的需求，并将信号传递给ECU。
ECU根据接收到的信号来控制发动机
的加速，并将指令发送到发动机控制单元，最终调节发动机的节气门开度，实现油门的控制。
电子油门踏板工作原理
电子油门踏板是现代汽车中常见的油门控制系统之一。
它基于电子传感器和执行器来控制发动机的油门开合程度，从而实现车辆的加速和减速。
电子油门踏板系统主要由踏板传感器、电子控制单元(ECU)和
执行器组成。
踏板传感器安装在踏板的位置，通过感应踏板的踩踏力度来转换成电信号。
这个电信号会被传输到ECU，成
为ECU进行油门控制的输入信号。
ECU作为系统的中央控制单元，接收到踏板传感器的信号后，会根据车速、转速和其他相关参数进行计算和判断，并制定相应的油门开度控制策略。
ECU会将计算结果转换成相应的电
信号，然后发送到执行器。
执行器是负责控制发动机油门开合程度的关键部件。
它一般通过电动马达或电磁阀来实现。
执行器根据接收到的信号来调整发动机的进气阀门或燃油喷射器等控制装置，从而实现油门的开合控制。
执行器调节的程度取决于ECU发送的信号，以满
足驾驶员对油门的要求。
整个电子油门踏板系统通过数字信号的传输和处理，实现了高效、精确和可靠的油门控制。
相比于传统的机械连接式油门踏板，电子油门踏板具有反应更灵敏、可编程性强、易于集成和故障检测等优点，提升了驾驶操控的舒适性和安全性。
总而言之，电子油门踏板是一种基于电子传感器和执行器的先
进油门控制系统，通过ECU的计算和控制实现发动机油门开合的精确控制，为驾驶员提供更好的驾驶体验。

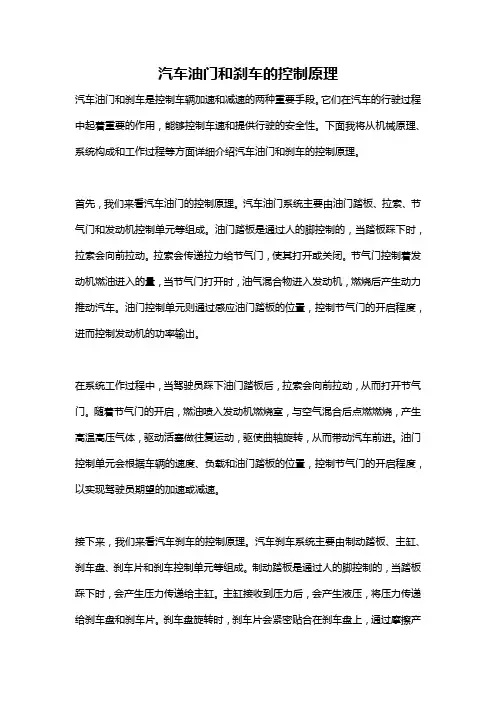

汽车油门和刹车的控制原理汽车油门和刹车是控制车辆加速和减速的两种重要手段。
它们在汽车的行驶过程中起着重要的作用，能够控制车速和提供行驶的安全性。
下面我将从机械原理、系统构成和工作过程等方面详细介绍汽车油门和刹车的控制原理。
首先，我们来看汽车油门的控制原理。
汽车油门系统主要由油门踏板、拉索、节气门和发动机控制单元等组成。
油门踏板是通过人的脚控制的，当踏板踩下时，拉索会向前拉动。
拉索会传递拉力给节气门，使其打开或关闭。
节气门控制着发动机燃油进入的量，当节气门打开时，油气混合物进入发动机，燃烧后产生动力推动汽车。
油门控制单元则通过感应油门踏板的位置，控制节气门的开启程度，进而控制发动机的功率输出。
在系统工作过程中，当驾驶员踩下油门踏板后，拉索会向前拉动，从而打开节气门。
随着节气门的开启，燃油喷入发动机燃烧室，与空气混合后点燃燃烧，产生高温高压气体，驱动活塞做往复运动，驱使曲轴旋转，从而带动汽车前进。
油门控制单元会根据车辆的速度、负载和油门踏板的位置，控制节气门的开启程度，以实现驾驶员期望的加速或减速。
接下来，我们来看汽车刹车的控制原理。
汽车刹车系统主要由制动踏板、主缸、刹车盘、刹车片和刹车控制单元等组成。
制动踏板是通过人的脚控制的，当踏板踩下时，会产生压力传递给主缸。
主缸接收到压力后，会产生液压，将压力传递给刹车盘和刹车片。
刹车盘旋转时，刹车片会紧密贴合在刹车盘上，通过摩擦产生的力矩实现车辆的减速和停车。
在系统工作过程中，当驾驶员踩下制动踏板后，主缸会产生液压，将压力传递给刹车盘和刹车片，使其紧密贴合。
随着刹车盘和刹车片之间的摩擦力增大，车轮逐渐减速并停止旋转。
刹车控制单元会根据制动踏板的力度和车辆的动力状态，调节刹车片的压力和接触面积，以实现平稳的刹车效果。
综上所述，汽车油门和刹车的控制原理涉及机械传动、液压和电子控制等多个方面。
通过驾驶员对油门和刹车踏板的操作，能够控制车辆的加速和减速。
同时，油门和刹车控制单元的智能调控也使得整个系统更加精准和安全。

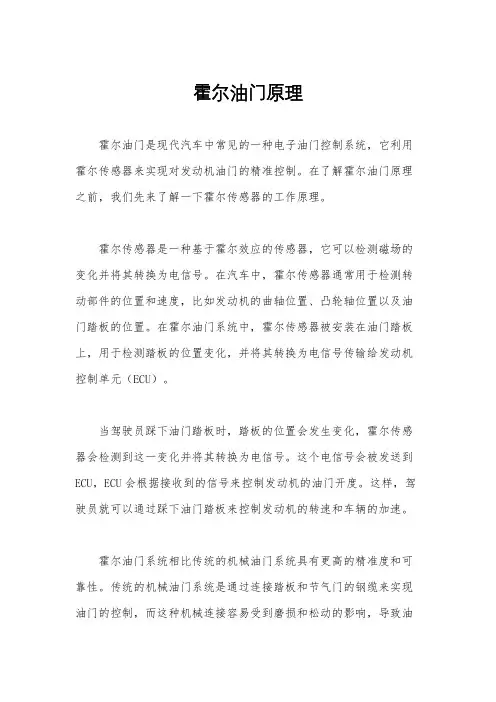

霍尔油门原理霍尔油门是现代汽车中常见的一种电子油门控制系统，它利用霍尔传感器来实现对发动机油门的精准控制。
在了解霍尔油门原理之前，我们先来了解一下霍尔传感器的工作原理。
霍尔传感器是一种基于霍尔效应的传感器，它可以检测磁场的变化并将其转换为电信号。
在汽车中，霍尔传感器通常用于检测转动部件的位置和速度，比如发动机的曲轴位置、凸轮轴位置以及油门踏板的位置。
在霍尔油门系统中，霍尔传感器被安装在油门踏板上，用于检测踏板的位置变化，并将其转换为电信号传输给发动机控制单元（ECU）。
当驾驶员踩下油门踏板时，踏板的位置会发生变化，霍尔传感器会检测到这一变化并将其转换为电信号。
这个电信号会被发送到ECU，ECU会根据接收到的信号来控制发动机的油门开度。
这样，驾驶员就可以通过踩下油门踏板来控制发动机的转速和车辆的加速。
霍尔油门系统相比传统的机械油门系统具有更高的精准度和可靠性。
传统的机械油门系统是通过连接踏板和节气门的钢缆来实现油门的控制，而这种机械连接容易受到磨损和松动的影响，导致油门的响应速度和精准度下降。
而霍尔油门系统则通过电子信号来控制油门的开度，避免了机械连接带来的问题，从而提高了油门控制的精准度和可靠性。
除了精准度和可靠性的提升，霍尔油门系统还可以实现一些其他功能。
比如，在一些高端车型中，霍尔油门系统可以与车辆的稳定控制系统和自动驾驶系统进行集成，实现更加智能化的车辆控制。
此外，霍尔油门系统还可以通过ECU对油门的响应曲线进行调整，从而实现不同驾驶模式下的油门控制。
总的来说，霍尔油门系统通过利用霍尔传感器实现了对发动机油门的精准控制，相比传统的机械油门系统具有更高的精准度和可靠性，并且还可以实现更多的功能。
随着汽车科技的不断发展，相信霍尔油门系统会在未来得到更广泛的应用。

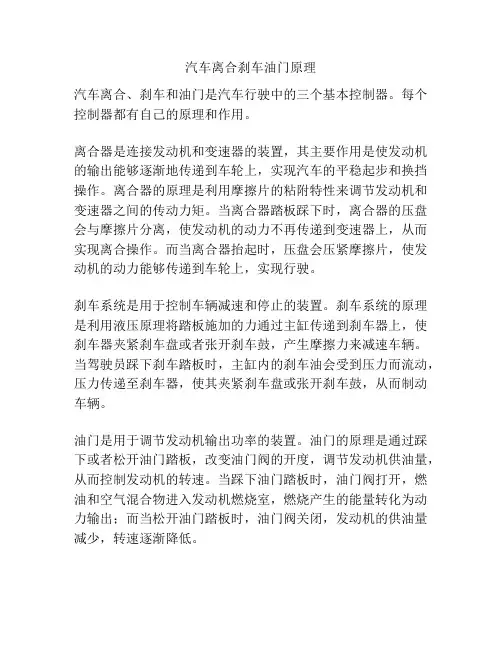

汽车离合刹车油门原理
汽车离合、刹车和油门是汽车行驶中的三个基本控制器。
每个控制器都有自己的原理和作用。
离合器是连接发动机和变速器的装置，其主要作用是使发动机的输出能够逐渐地传递到车轮上，实现汽车的平稳起步和换挡操作。
离合器的原理是利用摩擦片的粘附特性来调节发动机和变速器之间的传动力矩。
当离合器踏板踩下时，离合器的压盘会与摩擦片分离，使发动机的动力不再传递到变速器上，从而实现离合操作。
而当离合器抬起时，压盘会压紧摩擦片，使发动机的动力能够传递到车轮上，实现行驶。
刹车系统是用于控制车辆减速和停止的装置。
刹车系统的原理是利用液压原理将踏板施加的力通过主缸传递到刹车器上，使刹车器夹紧刹车盘或者张开刹车鼓，产生摩擦力来减速车辆。
当驾驶员踩下刹车踏板时，主缸内的刹车油会受到压力而流动，压力传递至刹车器，使其夹紧刹车盘或张开刹车鼓，从而制动车辆。
油门是用于调节发动机输出功率的装置。
油门的原理是通过踩下或者松开油门踏板，改变油门阀的开度，调节发动机供油量，从而控制发动机的转速。
当踩下油门踏板时，油门阀打开，燃油和空气混合物进入发动机燃烧室，燃烧产生的能量转化为动力输出；而当松开油门踏板时，油门阀关闭，发动机的供油量减少，转速逐渐降低。
这三个控制器在汽车行驶中起到重要的作用，协同工作使汽车能够准确、平稳地行驶和停止。
油门工作原理油门是汽车发动机的控制装置，它的工作原理对于汽车的性能和燃油效率至关重要。
在这篇文章中，我们将深入探讨油门的工作原理，包括其结构、功能和影响因素。
结构和功能油门通常由踏板、连杆、节气门和电子控制单元组成。
当驾驶员踩下油门踏板时，连杆会传达这一动作到节气门上。
节气门的开合程度决定了发动机进气量的多少，从而影响了发动机的输出功率。
在现代汽车中，油门还可以由电子控制单元来控制，这样可以更精确地调节发动机的输出功率。
油门的工作原理可以简单地概括为：驾驶员踩下油门踏板，连杆传达动作到节气门上，节气门调节发动机的进气量，从而控制发动机的输出功率。
影响因素油门对发动机性能和燃油效率有着重要的影响。
油门的开合程度直接决定了发动机的输出功率，因此在不同驾驶情况下，油门的使用方式会对汽车的性能产生不同的影响。
在正常驾驶情况下，适当的油门操作可以使发动机保持在最佳工作状态，提供足够的动力同时保持燃油效率。
然而，不当的油门操作可能导致发动机负荷过重，造成燃油浪费和环境污染。
另外，油门的响应速度也是影响因素之一。
一些高性能汽车配备了电子油门系统，可以更快地响应驾驶员的操作，从而提供更灵活的动力输出。
燃油效率油门对燃油效率的影响主要体现在两个方面：负荷和速度。
负荷是指发动机承受的工作量，而速度则决定了发动机的转速。
适当的油门操作可以使发动机在不同负荷和速度下保持最佳燃烧效率，从而提高燃油效率。
在日常驾驶中，驾驶员可以通过适当的油门操作来提高汽车的燃油效率。
例如，在起步和加速时，适当的油门操作可以减少燃油浪费；在匀速行驶时，保持稳定的油门操作可以提高燃油效率。
总结油门作为汽车发动机的控制装置，对汽车的性能和燃油效率有着重要的影响。
了解油门的工作原理和影响因素，可以帮助驾驶员更好地操作汽车，提高燃油效率，延长发动机寿命。
同时，汽车制造商也在不断改进油门系统，以提供更精准和高效的动力输出。
希望本文对读者能够有所帮助，谢谢阅读。
油门执行器工作原理(一)油门执行器工作原理本文将从浅入深，逐步解释油门执行器的工作原理。
油门执行器是汽车发动机中不可或缺的组件之一，它控制着发动机的功率输出。
下面将分别介绍油门执行器的定义、工作原理和常见故障及排除方法。
1. 定义油门执行器，也被称为节气门执行器，是一种电子设备，用于控制发动机燃油进气量，调整发动机的转速和功率输出。
其作用类似于传统汽车中的节气门，但具备更加智能和精准的控制能力。
2. 工作原理油门执行器的工作原理可以简单概括为以下步骤：•油门踏板传感器检测：当驾驶者踩下油门踏板时，油门踏板传感器会检测到相应信号，并将信号传送给发动机控制单元（ECU）。
•发动机控制单元信号解析：发动机控制单元会根据接收到的油门踏板信号进行解析和计算，确定发动机当前需要的气门开度。
•信号传送：发动机控制单元会通过电信号，将计算得到的节气门开度信号传送给油门执行器。
•节气门执行器响应：油门执行器接收到发动机控制单元传来的节气门开度信号后，会相应地调整节气门的开度。
•燃油供给：节气门开度的调整会影响到燃油进入发动机的量，从而控制发动机的功率输出。
3. 常见故障及排除方法油门执行器在长期的使用中可能会遇到一些常见故障，下面将介绍几种常见的故障症状及排除方法：•节气门开度不稳定：着车之后发动机转速不稳定，节气门开度无法保持在正确位置。
此时，可以检查油门执行器是否存在进气道中的油渍或污垢，需要进行清洁或更换油门执行器。
•油门反应迟钝：踩下油门踏板后，发动机响应较慢，加速度不够。
原因可能是油门执行器的机械部件损坏或电路断开。
解决方法是更换油门执行器或修复电路连接。
•油门行程不一致：油门执行器在油门踏板操作时产生了卡滞或过度松弛的情况，导致油门行程不一致。
可以检查油门执行器的机械结构是否受损，需修复或更换损坏部件。
结论油门执行器是发动机中至关重要的一个组件，它通过对节气门的控制，调整发动机的输出功率。
本文对油门执行器的定义、工作原理和常见故障进行了详细的解释，并提供了相应的排除方法。
汽车加速是怎么工作的原理汽车加速的工作原理涉及多个方面，包括动力系统、传动系统和控制系统等。
以下将详细介绍汽车加速的工作原理。
首先，汽车的动力系统提供所需的动力。
通常，汽车的动力系统由发动机和燃油系统组成。
发动机是汽车的核心部件，它通过燃烧燃料产生的热能转化为机械能来驱动汽车。
发动机的工作原理是通过往活塞内部喷入燃料进行燃烧，产生的爆发力将活塞推动，进而带动曲轴旋转。
这样，发动机就能提供足够的驱动力来推动汽车行驶。
其次，传动系统在汽车加速过程中起到重要作用。
传动系统将发动机产生的动力传递到车轮上，实现汽车的运动。
常见的传动系统有手动变速器和自动变速器。
手动变速器由离合器和多个齿轮组成，通过换挡操作来实现不同速度的传递。
而自动变速器则通过液力变矩器和齿轮组合实现无级变速。
在加速过程中，变速器的工作原理是通过选择合适的齿轮比例，提供适当的转矩给车轮，以提供足够的牵引力和加速能力。
此外，控制系统对汽车加速也起到至关重要的作用。
控制系统通过传感器收集各种参数，并通过计算机等控制单元进行处理和分析，从而控制发动机和传动系统的工作。
这样，控制系统可以根据加速需求来调整发动机的燃油喷射、点火时间以及变速器的换挡点等参数。
例如，在加速时，控制系统会监测加速踏板的位置、油门开度、车速和发动机转速等参数，并通过相应的控制策略来调整发动机的工作状态和变速器的换挡策略，以提供更快的加速响应和更高的效率。
此外，汽车加速还受到其他多种因素的影响。
其中之一是汽车的质量和空气阻力。
质量较大的汽车在加速过程中需要克服更大的惯性力，因此会相对较慢。
而空气阻力会在高速行驶时对汽车产生阻力，使加速受到限制。
此外，路面摩擦力、轮胎的抓地力以及行驶环境的温度、湿度等因素也会对汽车加速性能产生影响。
总结起来，汽车加速的工作原理主要包括动力系统、传动系统和控制系统等多个方面。
通过合理协调这些系统的工作，汽车能够在加速过程中提供足够的动力和牵引力，实现较快的加速响应和高效的加速性能。
油门加速器的原理
油门加速器是一种控制发动机运转速度的装置。
它基于汽车发动机的工作原理，通过改变供油量来控制气缸的工作状态，从而改变发动机的转速，实现车辆的加速。
具体原理如下：
1. 踩下油门：当驾驶员踩下油门踏板时，油门传感器会感知到踏板的位置，并将信号传送给发动机控制单元(ECU)。
2. 供油调节：ECU根据油门传感器的信号，计算出发动机的需求功率，并根据当前的运行状态和环境条件，调节喷油嘴的喷油量。
3. 空燃比调节：同时，ECU还会根据油门传感器的信号，调节进气阀门的开合程度，控制空燃比（空气与燃料的比例）来保证发动机正常运转。
4. 燃料供应：根据ECU的控制，燃油系统会将相应的燃料供给喷油嘴，然后喷雾器将燃料喷入气缸中与进入气缸的空气混合。
5. 点火：发动机控制单元(ECU)会根据当前的工作状态和油门传感器的信号，确定适当的点火时机，使气缸内的混合气体燃烧产生爆炸，推动活塞运动。
6. 加速：随着发动机转速的上升，活塞的往复运动频率变快，从而推动车辆加速。
总结起来，油门加速器的原理就是通过控制燃料供给和点火时机来调节发动机转速，进而实现车辆的加速。
汽车油门工作原理
汽车油门的工作原理是通过控制发动机的燃油供给量来控制其转速和输出功率。
当驾驶员踩下油门踏板时，油门踏板的位置传感器会将信息发送给发动机控制单元(ECU)。
ECU根据计算机程序和传感器的反馈，确定发动机所需的燃油供给量。
为了增加燃油供给量，ECU会打开喷油器，将燃油喷入进气道中的气缸。
随着燃油供给量的增加，发动机转速也会随之提高。
转速提高会导致气缸内空气的进出速度加快，进而提高燃烧反应的速率，增加了能量的产生。
这样就增加了发动机的输出功率。
汽车油门控制的原理是相对简单的，但是现代汽车在油门控制系统上有许多高级的技术提升。
例如，电子油门系统能够根据驾驶员的踩油门踏板的力度和位置来控制燃油供给量。
此外，一些高级汽车配备了自适应巡航控制系统，它们可以通过自动调节油门来保持车辆与前方车辆的距离。
总之，汽车油门的工作原理是通过控制燃油供给量来控制发动机的转速和输出功率。
这种控制是由发动机控制单元(ECU)根据驾驶员的油门踏板输入和其他传感器的反馈实现的。
这一过程是在现代汽车中自动化和精确控制的。
电子控制汽车发动机油门控制系统的开发陈培红1,田 颖2,聂圣芳1,卢青春1(1.清华大学汽车工程系,北京 100084; 2.北京交通大学机械与电子控制工程学院,北京 100044) 摘要:开发了基于摩托罗拉16位单片机M C9S12DP256B 的汽车发动机油门控制系统,介绍了单片机核心控制电路、力矩电机驱动电路及控制算法设计,该系统已应用到电涡流测功机控制器中,实现了对发动机油门位置的控制。
试验证明,该系统运行稳定、可靠,控制效果良好。
关键词:汽车发动机;油门控制;控制电路;单片机中图分类号:T K421 文献标志码:B 文章编号:1001-2222(2006)05-0045-03油门执行器主要由直流力矩电机和拉线机构构成,汽车发动机台架油门执行器内部安装与电机旋转方向相反的拉力弹簧,控制系统通过功率驱动电路调节电机线圈中电流大小来调节其输出力矩,不同的输出力矩可以通过与其内部拉力弹簧反力矩相平衡而稳定在任意恒定位置。
油门执行器与发动机油门相连来控制其油门位置,发动机在不同的油门位置时发出的功率不同,直接影响着发动机扭矩和转速输出,对于发动机转速调节是一个相当重要的环节,油门执行器恒定位置控制需要有很好的稳态和动态调节特性。
1 油门控制系统直流力矩电机的基本工作原理和普通直流电机相同,只是在结构和外形尺寸比例上有所不同。
从直流电机基本工作原理可知,设直流电机每个磁极下磁感应强度平均值为B ,电枢绕组导体上的电流为I a ,导体的有效长度(即电枢铁心的厚度)为L ,则每根导体所受的电磁力为F =B I a L ,则电磁转矩为 T =N FD 2=(B N L D)I a2,(1)式中,N 为电枢绕组总匝数;D 为电枢铁心直径。
由式(1)可知,一台成品力矩电机的B,N,L ,D 都是固定不变的。
由于电磁转矩和I a 成正比,而I a 又和加在电枢绕组导体上的电压有效值成正比,所以,电磁转矩和加在电枢绕组导体上的电压有效值也成正比[1]。
本研究所述的闭环控制,主要是控制电枢绕组导体上的电压有效值。
图1示出油门闭环控制系统框图。
主要由功率MOSFIT 主回路、MOSFIT 控制电路、单片机核心电路、滤波电路、油门给定电路、位置检测及调理电路组成。
图1 油门闭环控制系统框图2 硬件及控制算法设计2.1 单片机核心控制电路单片机核心控制电路主要由16位单片机MC9S12DP256及12位A/D 转换芯片MAX180组成。
M C9S12DP256的主频高达25MH z,片上还集成了许多标准模块,片内拥有12kB 的RAM,4kB收稿日期:2006-04-29;修回日期:2006-08-16作者简介:陈培红(1965 ),女,山西省定襄县人,工程师,主要从事汽车电子产品的研发工作.第5期(总第165期)2006年10月 车 用 发 动 机VEHICL E ENGIN EN o.5(Serial N o.165)Oct.2006的EEPROM,256kB 的FlashEEPROM 。
采用外扩12位A/D 芯片MAX180电路来提高系统模拟信号的测量精度。
单片机核心控制电路见图2。
图2 单片机核心控制电路油门位置反馈信号从MAX180的AN0引脚输入,经MAX180转换成数字量由单片机读取。
单片机与MAX180采用数字I/O 口直接扩展的方式连接;其中,单片机A 口低4位和B 口与MAX180数据线相连;K 口分别对MAX180读/写/片选线及通道选择控制线进行操作;MAX180的Busy引脚与单片机PJ1相连;J 口具有外部中断功能,可以用中断方式进行A/D 转换。
为了防止驱动电路对单片机的干扰,PWM0输出采用光耦隔离后输送到EXB841的输入端口用来控制油门开度的大小。
2.2 力矩电机驱动电路功率M OSFET 驱动电路的设计主要包括栅极驱动电路和保护电路两部分。
驱动电路的设计好坏直接决定了系统对执行机构的驱动品质,同时由于电流比较大,需要保护可靠,应尽量减少对控制部分弱电电路的干扰。
力矩电机驱动电路功率器件采用IRFP460功率MOSFET 芯片,驱动电路以IGBT 及功率MOSFET 驱动保护集成模块EXB841为核心进行设计。
EXB841模块输入信号经内部光电隔离,有过流保护电路和过流保护输出端,可单电源供电,内部提供栅源电压自举电路,最大延时为1.5 s;其主要缺点是过流保护盲区较大,且无过流保护自锁功能,在发生过流保护时,自身只是在当前脉冲软关断,而不是关闭。
力矩电机驱动保护电路见图3。
EXB841可直接驱动高位开关,负载与功率MOSFET 之间采用高位开关方式连接。
漏源过电压保护系统采用负载钳位和R C 吸收电路相结合的方式。
图3中DZ为图3 力矩电机驱动电路快速恢复二极管,在IRFP460关断时给感性负载提供放电回路;电阻RZ 1和电容C Z 共同组成RC 吸收电路,可以吸收IRFP460漏源两极间的瞬时电压尖峰;这两个电路的结合应用,基本消除了漏源电压尖峰,很好地保护了功率MOSFET 器件。
考虑到EXB841存在保护盲区,将EXB841的6脚接导通压降大一点的超快速恢复二极管,并串联一个稳压二极管,这样可使实际过载电流小于MOS -FET 的极限过载电流;EXB841的6脚通过DWK 和DK 接到IRFP460的漏极,以检测V ds 的高低来判断是否发生短路;若发生短路,通过内部电路使EXB841的3脚电压逐步下降,关断IRFP460;当14脚和15脚输入为开通信号时,两脚有10mA46 车 用 发 动 机 2006年第5期电流流过,其内部光耦导通,从而使3脚输出为+15V 的驱动电压;通过电阻RZ 2对IRFP460的栅极和源极等效电容进行充电,保证开通信号具有较好的前沿陡度[2]。
为了防止栅源两极瞬态电压过大,影响驱动效果,在栅源两极之间加入了阻尼电阻RZ 2。
对栅极驱动电阻进行改造,在线路电阻的基础上加入电阻RK 2,此电阻数值需要在系统运行状态下通过试验进行调试,在开关速度与栅极驱动效果间折衷。
由于EXB841无过流保护自锁功能,设计中添加了过流信号锁定电路,通过锁定信号对继电器进行控制,在过流发生时直接断开主回路供电。
2.3 油门位置PID 控制油门位置反馈闭环为一阶惯性加纯滞后环节,传递环节较少,响应时间较短,采用增量式PID 控制,算法见式(2)u =u(k)-u(k -1)=K p [e(k)-e(k -1)]+K i e(k)+K d [e(k)- 2e(k -1)+e(k -2)],(2)式中,K p ,K i ,K d 分别为比例、积分和微分放大系数,u(k)表示第k 个采样时刻的控制量,e(k)表示第k 个采样时刻的航向输入偏差。
首先通过电磁时间常数确定系统控制输出时间,然后进行PID 参数的整定。
整定时采用临界比例法,即先令积分系数K i 为0,调整比例系数K p ,K p 逐渐增大,直到系统发生振荡后再稍微减小K p 值,然后再适当调节K i ,使系统无静差。
之后再根据位置设定值与实际值的偏差e(k)进行分段控制,分段策略为e(k)较大时采用正常PI 参数,e(k)很小时尽量增大K p 与K i 的数值,只要保证大阶跃调整时不发生振荡即可[3]。
3 闭环系统控制效果本系统对北汽福田492汽油机、南峰CW-160电涡流测功机及油门执行器组成的试验系统进行控制。
转速2800r/min,扭矩120N m,油门开度由0阶跃到70%的控制阶跃曲线见图4,该条件下的油门位置控制数据见表1。
通过大量试验表明,油门位置调节时间小于1s ,稳态控制精度优于 0.3%FS。
图4 油门位置控制阶跃曲线表1 油门位置控制效果对比值油门开度/%设定值10.020.030.040.050.060.070.080.090.0100.0实际值10.120.130.039.850.060.269.979.890.199.84 结束语基于16位单片机M C9S12DP256B 的汽车发动机油门闭环控制系统,不仅驱动与保护效果良好,而且控制精度高,更主要的是实用性强。
只改变主回路供电电源的电压和功率,该系统就可以应用到需要较大功率的控制系统中。
参考文献:[1] 程 明,林明耀,张润和,等.微特电机及系统[M ].北京:中国电力出版社,2004[2] 田 颖,陈培红,聂圣芳,等.功率M OSFET 驱动保护电路设计与应用[J].电力电子技术,2005(1):73-74,80 [3] 田颖,曾贤波,卢青春.电涡流测功机控制器控制算法研究[J].内燃机工程,2005(6):58-60Development of Throttle Control System for Automobile EngineCH EN Pe-i ho ng 1,TIAN Ying 2,NIE Sheng -fang 1,LU Qing -chun 1(1.Depar tment o f A uto motive Eng ineering ,T sing hua U niv ersity ,Beijing 100084,China;2.Scho ol of M echanical and Electr ical Contr ol Eng ineer ing,Beijing Jiao tong U niversit y,Beijing 100044,China)Abstract:T his paper dev elo ped the t hr ottle contro l system fo r automobile eng ine based on M oto ro la 16bit sing le chip micr o -com puter,the desig n of micr ocomputer contro l circuit,t orque moto r w ere intro duced and co nt ro l alg or ithm,this sy stem has a-lr eady been used for the Eddy Cur rent Dynamometer to r ealize the co nt rol of engine thr ottle po sitio n.It sho ws that the system operatio n is steady and cr edible,the contro l effect has been pr oved actually.Key words:auto mobile eng ine;thro ttle contr ol;contro l cir cuit;sing le chip m icroco mputer[编辑:张玉花]47 2006年10月 陈培红,等:汽车发动机油门控制系统的开发。
