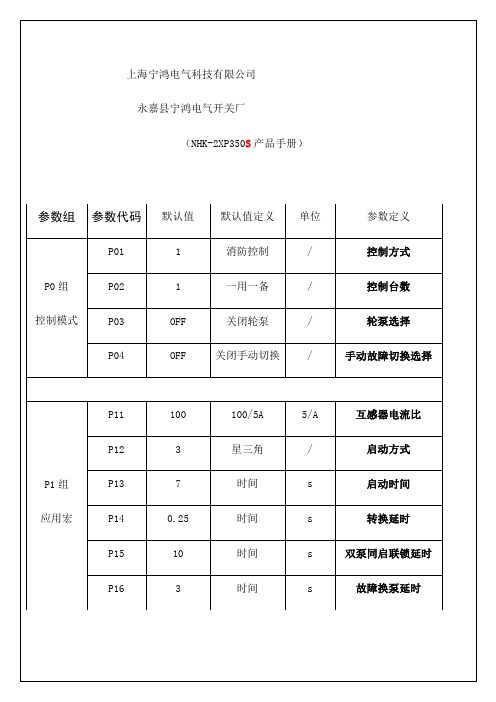

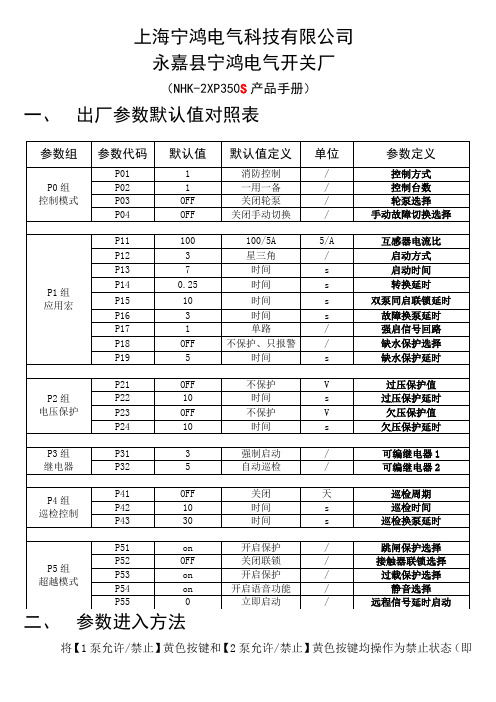

上海宁鸿电气科技有限公司永嘉县宁鸿电气开关厂（NHK-2XP350S产品手册）一、出厂参数默认值对照表二、参数进入方法将【1泵允许/禁止】黄色按键和【2泵允许/禁止】黄色按键均操作为禁止状态（即『1泵允许』指示灯和『2泵允许』指示灯均处于熄灭状态）。
通过按住《 MENU 》键3秒方可进入主菜单（此时数显屏显示的是P01）三、参数设置方法当数显屏显示P01参数代码时，按《▲》键与《▼》键可以找出其它参数代码，在显示每个参数代码超过2秒钟会闪烁显示该参数的数据，方便快速知道该参数的当前设置值。
按《√》键进入该参数的当前设置值，通过按《▲》键与《▼》键进行修改）。
再通过按《 MENU 》键退出返回到当前参数代码。
设置完所有的参数需按《 EIXT 》键退出到待机状态，才会永久保存修改过的参数。
四、完整参数描述Group P0组：控制模式1、参数P01 （控制方式）该参数定义：远程自动信号的控制方式。
（出厂默认为1）1 = 消防控制（可适用于消防、喷淋、压力、空调循环、远程联动等控制。
）2 = 浮球控制（可适用于排水、给水等控制，并带全保保护接口）2、参数P02 （控制台数）该参数定义：允许启动水泵的数量。
（出厂默认为1）1 = 一用一备（只能启动1台水泵）2 = 一控二（根据控制允许启动两台水泵）3、参数P03 （交替轮换）该参数定义：允许开启或关闭水泵的交替轮换控制，轮换是根据远程自动信号来控制。
（出厂默认为 OFF ）on = 开启轮泵控制（第1次远程自动信号到来时启动1号泵，第2次远程自动信号到来时启动2号泵，依此循环）OFF = 关闭轮泵控制（即控制启停当前选择的水泵）特别注明：当P17 = 2时，即使P03 = on，双强启信号也不交替轮换控制！4、参数P04 （手动故障切换选择）该参数定义：允许开启或关闭手动状态下故障切换控制，（出厂默认为 OFF ）on = 开启切换控制（指手动状态下也可以故障切换）OFF = 关闭切换控制Group P1组：应用宏5、参数P11 （互感器电流比）该参数定义：检测水泵的电流，应和外部一次电流互感器规格一至。
全国电动试压泵品排行榜十大品牌1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。
总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。
上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA 级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。
高端人才和高素质的员工队伍是阳光发展的动力。
集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。
科技创新，是阳光基业长青的生命之源。
集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。
上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。
2.宁鸿电气公司本着专业源于专注，服务提升价值的经营理念，以不求较大，但求较好的经营模式，以质量保证，客户满意的经营宗旨，严把质量关，积极开拓创新，与时俱进，不断地完善自己，专注电控领域，铸就宁鸿品牌！3.上海桂泉泵阀有限公司本公司自成立以来，经过艰难面辉煌的创业历程，现已跻身水泵行业前茅。
公司注重科技兴企，外联内引人才；一直潜心研制各种泵业和供水设备的开发和改进，公司引进了先进的生产设备，检测设备，同时还拥有一批高新技术人才和健全的管理体系，产品从原材料及工艺的流程、入库到成品出厂，全过程都严把时控，严格安照质量体系组织生产保证了产品的质量在99.8%以上。
span"=""style="margin:0px;padding:0px;line-height:2;"4.东莞市百诺涂装商贸有限公司东莞市百诺涂装商贸有限公司位于广东东莞城区，主要经营：1.进口静电喷粉枪：(Nordson)诺信、（ITWGEAM）金马、(WAGNER)瓦格纳尔、吉本、安本、KCI、BH-LANFU、诺斯等；2.油漆静电喷枪：元麒YC-90静电喷漆枪、ASAHI喷油枪、海马静电喷漆枪、普格斯静电喷枪、百富静电喷漆枪等；3.烤漆周边设备：三丰油泵、固瑞克油泵、齿轮泵、岩田喷枪、宝丽喷枪、压力桶、搅拌器、稳压器、喷点枪，拉丝喷枪，笔枪等；4.粉末回收过滤器、振动筛粉机、高温链条油、红外线炉头、燃烧机、点火器；5.批发零售各种品牌粉体喷枪配件：金马、诺信、瓦格纳、依路达、帕卡、KCI、百富、星苗、安本、吉马、吉本、逸飞、罗威、蓝魔等，如各种圆形/扇形喷嘴.文氏管.吸粉泵.粉管.电极针等涂消耗备件，材料为（进口聚丙烯）经机械精加工而成。
宁鸿电气控制器自动巡检柜说明书宁鸿电气控制器自动巡检柜说明书:安全警告：1、供电电源不符合要求、接地不可靠，均会造成设备损坏、人员伤害!2、不规范的施工和布线，可能会造成系统工作不正常、人员受伤害!3、建筑物不按有关规定进行防雷、避雷保护、可能会造成设备损坏或人员伤害!宁鸿电气控制器自动消防巡检柜使用说明书技术参数1、具有故障声、光报警功能。
2、具有故障报警，掉电闪存功能、故障存储记录功能，可存储256条故障记录，方便维修人员检修和故障分析。
3、本成套设备作为消防管网自动恒压供水*设备，与自动控制消防泵组配套，实现同机联动，广泛适用于油库、码头、电厂、化工等行业自动消防灭火系统，4、使用前的准备和检查：检查电源进线，保证三相电源接到控制设备。
5、消防自动巡检控制柜实现*有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。
6、完善的保护功能。
7、本产品可控制两台消火栓水泵，一用一备。
当常用的水泵发生故障时，备用水泵自动开机并投入运行，保证消防水的可靠供给。
8、消防泵控制柜是消防泵的控制盘,必须接收消防泵的状态反馈信号。
9、控制电机功率：15-160KW；宁鸿电气控制器自动消防巡检柜使用说明书功能特点：1、日常的检查和维护：本巡检控制设备应安置在干燥、洁净的环境中，不得暴露在高温下和粉尘、腐蚀性气体的环境中。
2、巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
3、适宜于布管较难的场所，边墙型洒水喷淋头靠墙安装。
主要用于办公室、门厅、休息室、走廊客房等建筑物的轻危险部位。
4、装修是否符合《装修管理规定》的要求。
5、具有过负载、短路、启动异常及故障报警功能。
6、已设置的自动喷水灭火系统或其他固定灭火设施不能正常使用或运行。
7、并设有工作状态（手动、自动）选择开关，信号指示及反馈。
可配消防巡检等功能。
8、多种主备泵切换方式及各类起动方式。
上海宁鸿电气科技有限公司永嘉县宁鸿电气开关厂（NHK-4HP540产品手册）一、出厂参数默认值对照表二、参数进入方法将柜门上所有的选择开关均操作于停止档位，按住《 MENU 》键3秒既可进入一级菜单（即组菜单：显示P00）三、参数设置方法左边数显屏显示的是参数代码，右边数显屏显示的是参数对应的设置值，当参数代码在闪烁显示时，可通过《▲》键与《▼》键进行调节参数代码，当按《MENU》键时变为设置值闪烁显示，可通过《▲》键与《▼》键进行调节设置值，当按《EXIT》键时变为参数代码闪烁显示，当再按《EXIT》键时退出到待机状态。
四、完整参数描述Group P0组：应用控制宏1、参数P00 （控制台数）该参数定义：允许控制水泵的数量及大小方式。
（出厂默认为“3”）1 = 一控一2 = 一控二3 = 一控三4 = 一控四5 = 一主一小6 = 二主一小7 = 三主一小注：选择5、6、7为带小泵的控制系统，程序将执行优先启动小泵，其最后面的水泵定义为小泵控制，例如：选择“7”为三大一小，代表第四台泵为小泵。
2、参数P01（缺水信号类型）该参数定义：缺水保护信号的类型，只支持二线制接法（出厂默认为“1”）可设置范围：1 = 常开型 2 = 常闭型注明：只支持二线制接法，如带电接点压力表作于缺水保护的可通过中间继电器中转！Group P1组：传感器设置3、参数P10 （传感器量程）该参数定义：AI端口传感器量程，应和外部传感器规格设置一至。
（出厂默认为“1.6” Mpa）可设置范围： 0.6 Mpa 、1.0 Mpa 、1.6 Mpa、2.5 Mpa4、参数P11 （传感器效对值）该参数定义：设置传感器效对值，可修正传感器的误差值，（出厂默认为“40”%）可设置范围： 0～100 %Group P2组：变频器控制5、参数P20 （最小频率）该参数定义：变频器最小运行的频率，和ACS510的2007参数相同。
（出厂默认为“25”Hz）可设置范围： 20～40 Hz6、参数P21 （最大频率）该参数定义：变频器最大运行频率，和ACS510的2008参数相同。
