大汉施工升降机说明书2014830

升降机操作规程一、引言升降机是一种用于垂直运输人员和物品的设备，广泛应用于建筑工地、工厂、商场等场所。

为了确保升降机的安全运行，保护工作人员和设备的安全，制定本操作规程。

二、适用范围本操作规程适用于所有使用升降机的工作人员，包括操作员、维护人员等。

三、操作前的准备1. 检查升降机的外观是否完好，如有损坏或异常情况应及时报修。

2. 检查升降机的安全装置是否正常，如制动器、限位器、门锁等。

3. 检查升降机的电气系统是否正常，如电源、开关等。

4. 检查升降机的载重限制，不得超过额定载重。

5. 穿戴符合要求的个人防护装备，如安全帽、安全鞋等。

四、操作流程1. 上下乘客前，应先确认升降机的运行状态是否正常，如有异常应立即停止使用并报修。

2. 乘客上下时，应注意站稳，不要随意晃动或踩踏。

3. 操作员应按照指示牌上的按钮进行操作，确保乘客的安全。

4. 在运行过程中，操作员应保持警觉，注意观察周围环境，如发现异常情况应立即停止升降机。

5. 升降机到达目的地后，应等待乘客下车后再关闭门禁止继续运行。

五、紧急情况处理1. 在升降机运行过程中，如发生紧急情况，操作员应立即按下紧急停止按钮，并及时报告相关人员。

2. 在升降机停止后，操作员应指导乘客保持冷静，不得随意开启门离开。

3. 如遇火灾等紧急情况，应按照应急预案进行处理，确保乘客的安全。

六、维护保养1. 定期检查升降机的各项安全装置，如发现问题应及时修复或更换。

2. 定期对升降机进行润滑保养，确保其正常运行。

3. 定期清洁升降机的内外部，保持其整洁。

七、操作员培训与考核1. 所有操作员必须接受相关的培训，了解升降机的操作规程和安全知识。

2. 定期进行操作员的考核，确保其掌握操作技能和安全意识。

八、责任追究1. 对于违反操作规程造成事故或损坏设备的，将追究相关人员的责任。

2. 对于发现操作规程违规行为的，应及时上报并采取相应的处理措施。

九、附则1. 本操作规程的解释权归公司所有。

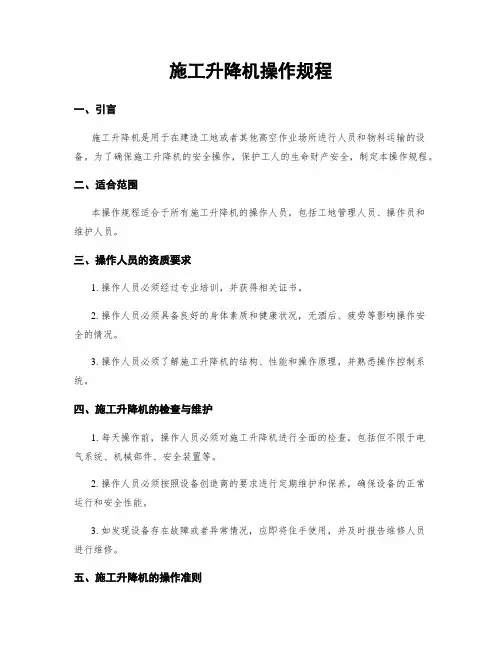

施工升降机操作规程一、引言施工升降机是用于在建造工地或者其他高空作业场所进行人员和物料运输的设备。

为了确保施工升降机的安全操作，保护工人的生命财产安全，制定本操作规程。

二、适合范围本操作规程适合于所有施工升降机的操作人员，包括工地管理人员、操作员和维护人员。

三、操作人员的资质要求1. 操作人员必须经过专业培训，并获得相关证书。

2. 操作人员必须具备良好的身体素质和健康状况，无酒后、疲劳等影响操作安全的情况。

3. 操作人员必须了解施工升降机的结构、性能和操作原理，并熟悉操作控制系统。

四、施工升降机的检查与维护1. 每天操作前，操作人员必须对施工升降机进行全面的检查，包括但不限于电气系统、机械部件、安全装置等。

2. 操作人员必须按照设备创造商的要求进行定期维护和保养，确保设备的正常运行和安全性能。

3. 如发现设备存在故障或者异常情况，应即将住手使用，并及时报告维修人员进行维修。

五、施工升降机的操作准则1. 操作人员必须在施工升降机上配备安全带，并正确使用。

2. 操作人员必须按照设备的额定载荷进行货物和人员的运输，严禁超载。

3. 操作人员必须按照设备的操作手册和标识进行操作，严禁操作不当或者违反规定的行为。

4. 操作人员必须保持良好的沟通，及时与地面人员进行联系，确保操作的安全和顺利进行。

5. 操作人员必须注意周围环境的安全，避免与其他设备或者人员发生碰撞。

六、紧急情况处理1. 如遇突发情况，操作人员必须即将住手操作，并采取相应的紧急措施，如报警、求助等。

2. 操作人员必须熟悉施工升降机的紧急停机装置的位置和使用方法，并在必要时使用。

七、事故处理与报告1. 如发生施工升降机事故，操作人员必须即将报告工地管理人员，并采取相应的救援措施。

2. 工地管理人员必须及时报告相关部门，并配合进行事故调查和处理。

八、操作规程的宣传与培训1. 工地管理人员必须对所有操作人员进行施工升降机操作规程的宣传与培训，确保每位操作人员都能够理解和遵守规程。

升降机作业指导书作业指导书：升降机作业指导书1. 作业概述升降机是一种用于垂直运输人员和物品的设备。

本作业指导书旨在确保升降机作业的安全性、高效性和准确性。

本指导书适合于所有升降机作业人员，包括操作员、维护人员和监督人员。

2. 作业前准备2.1 确保升降机的日常检查已完成，并且设备处于良好工作状态。

2.2 检查升降机的安全装置，确保其正常运行。

2.3 检查升降机的负载能力，并确保不超过其额定负载。

2.4 确保升降机的工作区域清洁，无障碍物和危（wei）险物品。

3. 作业程序3.1 操作员应在作业前穿戴好个人防护装备，包括安全帽、安全鞋和安全带等。

3.2 操作员应熟悉升降机的各项控制器和按钮，并按照操作手册正确操作。

3.3 在升降机上操作前，应确保门锁定装置已正确安装，且门彻底关闭。

3.4 操作员应在升降机上设置好所需的升降高度，并确保升降机平稳升降。

3.5 在升降机运行过程中，操作员应注意观察周围环境，确保没有人员或者物品危及安全。

3.6 在升降机住手后，操作员应等待一段时间，确保升降机彻底停稳，然后才干打开门。

3.7 升降机作业结束后，操作员应关闭电源，清理工作区域，并将升降机归位。

4. 安全注意事项4.1 操作员应严格按照操作手册和安全规程进行操作，不得擅自改变升降机的工作方式。

4.2 操作员应定期接受培训，了解最新的安全操作规程和紧急情况处理方法。

4.3 操作员在作业过程中应保持警觉，不得分散注意力或者进行其他与作业无关的活动。

4.4 在升降机上作业时，操作员应站在稳定的位置，并确保身体平衡。

4.5 操作员应遵守升降机的额定负载要求，不得超过其承载能力。

4.6 操作员应定期检查升降机的安全装置和紧急停机按钮，确保其正常运行。

4.7 在紧急情况下，操作员应即将按下紧急停机按钮，并采取相应的紧急救援措施。

4.8 操作员应及时上报升降机故障或者异常情况，并等待维修人员的处理。

5. 维护保养5.1 升降机的维护保养应按照操作手册和创造商的要求进行。

SC200/200施工升降机使用说明书目录1.概述及特点………………………………………………2.性能参数表………………………………………………3.构造原理简介……………………………………………4.升降机的安装……………………………………………5.升降机使用前的检查……………………………………6.升降机的操作……………………………………………7.升降机的润滑……………………………………………8.升降机的保养和维护……………………………………9.调整及磨损极限…………………………………………10.吊笼坠落实验………………………………………11.安全器的复位…………………………………………12.升降机的拆卸…………………………………………13.电气系统………………………………………………14.电器及机械常见故障与分析…………………………15.主要易损件明细表……………………………………16.主要外购件明细表……………………………………一．概述及特点SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠,维护保养方便等显著特点.该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工,井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。

该施工升降机其它特点如下：1.安全保护装置齐全，设有防坠安全器,短路保护，缺相保护，断相保护,吊笼上,下限位及极限开关,底笼门配有电器及机械连锁保护等，确保升降机安全运行。

2。

运行平稳,乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳,机械震动变小，给施工操作员带来一个舒适宽敞的环境.3．传动装置采用三电机、三减速机,两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能,使其平稳可靠；减速机为平面两次包络环面,涡轮杆减速机，具有体积小，效率高,承载能力大,使用寿命长，其使用寿命为普通涡轮付的4-5倍。

升降机操作规程一、引言升降机是一种常见的垂直运输设备，广泛应用于建造工地、工业生产线等场所。

为了确保升降机的安全运行，保护工作人员的生命安全和财产安全，制定本操作规程。

二、适合范围本操作规程适合于所有使用升降机的工作人员，包括操作员、维护人员等。

三、操作前的准备工作1. 检查升降机的外观和机械部件，确保无明显损坏和松动。

2. 检查升降机的安全装置，包括限位开关、安全门等，确保其正常工作。

3. 检查升降机的电气系统，包括电源路线、控制系统等，确保无漏电和短路现象。

4. 检查升降机的液压系统，包括油位、油压等，确保正常运行。

5. 检查升降机的紧固件，包括螺栓、螺母等，确保坚固可靠。

四、操作步骤1. 操作员穿戴好安全装备，包括安全帽、安全鞋等。

2. 打开升降机的主电源开关，确保电源正常供应。

3. 操作员通过控制面板或者遥控器控制升降机的上升和下降。

4. 在升降过程中，操作员需保持警觉，观察周围环境，确保安全。

5. 如遇突发情况，如停电、故障等，操作员应即将住手升降机的运行，并及时报告维护人员。

6. 升降机到达目的地后，操作员应将升降机停稳，并关闭电源开关。

五、安全注意事项1. 操作员在操作升降机时，应专心致志，不得分心或者进行其他无关操作。

2. 操作员在升降机内应保持站立姿式，不得坐下或者趴下。

3. 操作员不得超载使用升降机，应按照额定载重进行操作。

4. 操作员不得在升降机上进行打闹或者顽耍，以免发生意外。

5. 操作员在操作升降机时，应保持通讯畅通，随时与其他工作人员保持联系。

6. 维护人员应定期对升降机进行检查和维护，确保其正常运行。

六、应急处理1. 如发生升降机故障或者意外情况，操作员应即将按下紧急住手按钮，并及时报告维护人员。

2. 在紧急情况下，如火灾等，操作员应按照应急预案进行疏散和救援。

七、维护保养1. 维护人员应定期对升降机进行检查和保养，包括润滑、清洁等。

2. 维护人员应及时修复升降机的故障和损坏，确保其正常运行。

物流输送线升降机使用说明书基信机械有限公司开机前的准备1.检查电源电压为3相4线制,380V,50Hz,无缺项;2.确认输送系统井口输送线与提升机的井口处及提升机上端倒料处无不安全情况(对设备和人体)存在;3.确认控制柜,操作箱上的紧急停止开关操作头处于旋出位置,还需确认上位机未给出急停信号;4.确认各光电开关没被遮挡;5.检查确认后,方能进行下述操作.电源操作1.合上控制柜上隔离开关QFO 为ON位置,接通给系统总电源;2.按压绿色启动开关，设备进入工作待机状态。

;控制流程1.选择运行方式:将现场操作箱上的手动/自动选择开关置手动位置,为手动方式;置自动位置,为自动方式.(注:在系统运行过程中切换手/自动运行方式时,系统会自动停机,再次启动系统需重新开机).2.运行操作:1)手动运行操作:当运行方式选择为手动运行模式时,按压升降机控制柜上的启动按钮 ,现场电柜上绿色运行指示灯亮。

系统手动启动完成,即可进行以下的手动操作.以下各手动操作按钮均为点动式;即按下相关点动按钮,相关动作运行;释放相关点动按钮,相关动作停止.◆手动进物料操作:在升降机内物料小车处于下层平层位置且物料小车上没有输送物(入料进限光电开关X4都没有被遮挡时),按压操作箱上的手动进料按钮,升降机内物料小车正转运行,若一直按压着手动进料按钮,则一直将输送物料送至箱内至进限位后停止.◆手动上升操作:在升降机不在上限位置,按压操作箱上的手动上升按钮,送料小车即上升,若一直按着手动上升按钮,则轿厢连续上升至上升到上限位置停止.◆手动出料操作：在升降机内物料小车处于下层平层或上层平层位置，按压操作箱上的手动出料按钮，升降机内物料小车反转运行，若一直按压着手动出料按钮,则一直将物料输送到升降机外的工作平台。

（2)自动运行操作:当运行方式选择为自动运行模式且满足自动运行条件---升降机处于下平层位(入料进限光电开关X4都没有被遮挡时),按压升降机控制柜上的启动按钮,现场电柜绿色运行指示灯长亮，系统自动启动完成,即可进行以下的自动运行操作,注:若不满足自动启动条件启动自动运行时,系统不会自动启动,同时红灯闪烁，塔灯声讯报警器鸣响报警,提示未满足自动条件,此时需转换为手动模式启动,手动运行系统以满足自动启动条件后再启动自动运行模式.◆系统自动启动后,此时在现场上料人员可以放进规定尺寸内的物料.,输送系统则将上料人员放上的物料自动送入升降机小车内限位（物料尾部脱离升降机进料口保护光栅时）→升降机小车上升→上升到上限平层位后停止上升→物料小车正转将物料传送出去到工作台→当物料脱离小车内进限位后停2秒→升降机内小车下降到下限平层位置，如此循环进行.◆停机◆自动模式运行中停止: 在电柜上的绿色塔灯为点亮状态时,（1）按压控制柜上货操作箱上的停止按钮,在升降机内小车升降运行到下限平层时，电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式运行中停机.◆自动模式原点停止: 在电柜上的绿色塔灯为长亮状态时,（1）按压控制柜上的停止按钮,电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式原点停止机.◆电源解除: 选择控制柜上的空气开关旋钮为OFF位置,解除设备电源. 异常停机◆紧急停止:当设备运行中出现对人体及设备构成危害时,应立即安县现场操作箱上货控制柜上的紧急停止按钮,设备停止运行,进入紧急停止状态;故障排除后,先将紧急停止按钮操作头拔出,按压5秒升降机电控柜上的绿色启动按钮进行复位,紧急停止状态解除后,再启动系统。

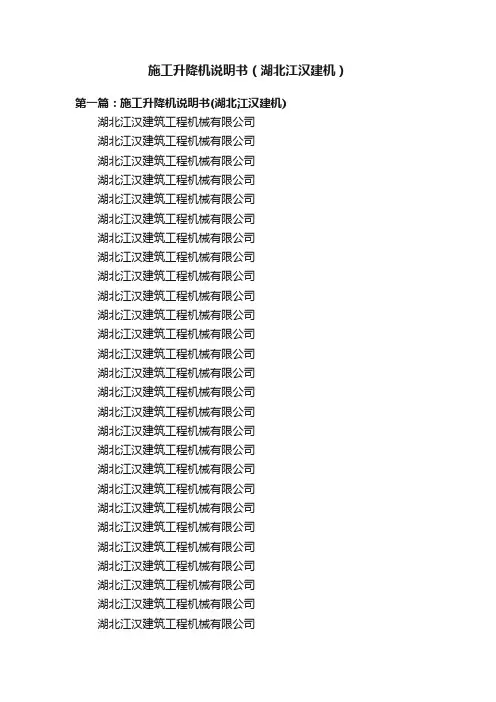

施工升降机说明书（湖北江汉建机）第一篇：施工升降机说明书(湖北江汉建机)湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司湖北江汉建筑工程机械有限公司第二篇：施工升降机施工升降机一、证明文件1、产品出厂合格证2、特种设备制造许可证或工业产品生产许可证3、起重机械制造监督检验证4、产品说明书5、建筑起重机械产权备案证6、安装单位资质证书、安全生产许可证7、安装单位特种作业人员名单及特种作业证书复印件8、安装单位负责建筑起重机械安装（拆卸）工程专职安全生产管理人员、专业技术人员名单9、辅助起重机械资料及其特种作业人员证书10使用单位特种作业人员名单及特种作业证书复印件二、合同、协议和专项方案1、安装单位与使用单位签订的安装（拆卸）合同2、安装单位与施工总承包单位签订的安全协议书3、使用单位与产权（出租租赁）单位签订的租赁合同4、设备维修保养合同5、建筑起重机械使用及维护保养制度6、施工升降机基础专项施工方案7、施工升降机安装专项施工方案8、施工升降机拆卸专项施工方案9、施工升降机安装（拆卸）工程生产安全事故应急救援预案10、施工升降机生产安全事故应急救援预案三、安全技术交底四、安全操作规程五、检查验收1、建筑起重机械安装（拆卸）告知表2、机械（电气）设备进场查验登记表3、建筑起重机械基础验收表4、施工升降机安装自检表5、建筑起重机械检验检查报告6、安全防坠器检验检测报告7、建筑起重机械安装验收表8、施工升降机附着自检表9、施工升降机附着（加节）验收表10、建筑起重机械运行记录表11、建筑起重机械维护保养记录表12、施工升降机定期自检表13、建筑起重机械使用登记牌（施工升降机）第三篇：施工升降机施工升降机（人货电梯）租赁合同合同编号：出租单位：（以下简称甲方）：租用单位：（以下简称乙方）：甲、乙双方根据《中华人民共和国合同法》和《建设工程安全生产管理条例》等有关规定，按照平等互利的原则，经过双方协商，就乙方向甲方租用施工升降机特签订本合同。

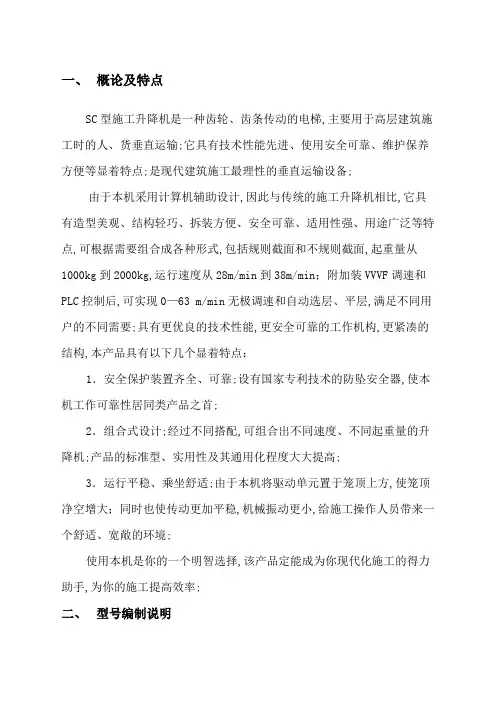

一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯,主要用于高层建筑施工时的人、货垂直运输;它具有技术性能先进、使用安全可靠、维护保养方便等显着特点;是现代建筑施工最理性的垂直运输设备;由于本机采用计算机辅助设计,因此与传统的施工升降机相比,它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点,可根据需要组合成各种形式,包括规则截面和不规则截面,起重量从1000kg到2000kg,运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后,可实现0—63 m/min无极调速和自动选层、平层,满足不同用户的不同需要;具有更优良的技术性能,更安全可靠的工作机构,更紧凑的结构,本产品具有以下几个显着特点：1．安全保护装置齐全、可靠;设有国家专利技术的防坠安全器,使本机工作可靠性居同类产品之首;2．组合式设计;经过不同搭配,可组合出不同速度、不同起重量的升降机;产品的标准型、实用性及其通用化程度大大提高;3．运行平稳、乘坐舒适;由于本机将驱动单元置于笼顶上方,使笼顶净空增大；同时也使传动更加平稳,机械振动更小,给施工操作人员带来一个舒适、宽敞的环境;使用本机是你的一个明智选择,该产品定能成为你现代化施工的得力助手,为你的施工提高效率;二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装,笼内空间较大、噪声低、乘坐舒适、维修方便;缺点：因不带对重,对现场电源要求较高,电量能耗较大,齿轮、齿条的相对磨损较带对重的大,同时安装操作高度较大,不便于操作;SCD施工升降机：优点：带对重,对现场电源要求低,起动平衡,齿轮、齿条的相对磨损较小,电量能耗较低,故障率较低;缺点：对在同一现场重复加节安装不方便；笼内空间较小,噪声较大,对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠;三、主要性能参数以上额定载荷及安装工况的工作电源为380V、50HZ;可按用户要求增加架设高度;未经技术处理不得随意增加额定架设高度;四、技术特点1、底架围栏底架围栏由固定标准节的底盘和防护围栏组成;单笼底架围栏可通过增加一些配件改变为双笼底架围栏;底架围栏的围栏门由机械和电气锁定,吊笼未停在最底部时,围栏门将不能打开;如围栏门未关到位,吊笼将不能启动;围栏与底盘连接起防护安全作用,不能随意取消;2、标准节每节标准节长1508mm,截面中心距为650×650 mm;单笼升降机的标准节有一根齿条;通过增加一根齿条可以变为双笼升降机的标准节；有对重的双笼升降机,需焊上对重导轨;多节标准节用螺栓相连接组成导轨架,通过附墙架与建筑物固定,作为吊笼上下运行的导轨;3、附墙架有多重形式的附墙架;根据需要而选择其中任一型号;附墙架可在一定范围内调节尺寸;沿导轨高度,一般每隔6-9m安装一套附墙架;4、吊笼吊笼为一钢结构,四周有坚固的钢丝网,并设有进、出口门,靠安装在吊笼上的滚轮沿导轨架运行;吊笼上设有安全钩亦可设置电气控制以防止吊笼从导轨架顶部脱离;在安装时,吊笼顶部可作为工作平台;由安全围栏围住;顶部有一活板门,通过配备的专用梯子,可方便的攀登到顶上进行安装和维修;5、传动机构由电动机、电磁制动器、弹性联轴器、涡轮蜗杆减速机及传动齿轮等组成,传动机构弹性联接在吊笼上,通过齿轮与齿条啮合,使吊笼运行; 6、限速器限速器由外壳、制动锥鼓、离心块、弹簧等组成;当吊笼超速时,限速器里的离心块克服弹簧拉力带动制动锥鼓旋转,与其相连的螺杆同时旋进,制动锥鼓与外毂接触并逐渐增加摩擦力,使吊笼平缓制动;限速器安装在吊笼内;7、对重对重主要作用在于不改变电能消耗的状况下增加升降机的载重量;一般带对重的施工升降机中才有,对重由钢丝绳通过导轨架顶部的天轮悬挂于吊笼顶部;单笼对重与吊笼对称或在侧面安装在导轨架上,双笼对重沿标准节侧面上的对重导轨运行;8、吊杆吊杆安装在笼顶上,在装、拆导轨架时,用来起吊标准节或附墙架零部件;吊杆上的手摇卷扬机具有制动功能,起吊重物时按顺时针方向摇动摇把,停止摇动并平缓的松开摇把后,卷扬机即可制动;放下重物时,则按相反的方向摇动;电动吊杆由卷扬机和吊杆组成,接通电源,操作按钮就可使用,效率高节省劳力;吊杆吊装时严禁超载、歪拉、斜吊,不能起吊标准节或附墙架以外的重物;9、电缆导向装置用于使接入吊笼内的电缆线在吊笼上下运行时,不偏离电缆通道,保持在固定的位置,确保吊笼正常进行;根据用户需要,电缆导向装置可选用电缆筒、电缆小车、电缆滑车或滑触线;电缆筒结构比较简单,无专门的电缆导向轨道,因而受风力影响较大,通常用于安装高度不大或风力较小的场合;电缆小车又称自身轨道或电缆导向装置;安装在吊笼的下部或侧面的导轨架上;结构简单,安装方便;该型升降机导轨架的主立管不仅是吊笼运行的轨道,也是电缆小车的导向轨道;因而受风力的影响较小,适用的场合非常普遍,但对电缆损耗较大;电缆滑车为附加轨道式电缆导向装置;结构复杂,对附加工字轨道的制作及安装的要求较高因而仅适用于特殊要求的场合;滑触线是电缆滑车的另一种结构型式,也仅适用于特殊要求的场合;10、安全控制系统安全控制系统由电路里设置的各种安全开关装置及其他控制器件组成;在升降机运行发生异常情况时,将自动切断升降机电源,使吊笼停止运行,以保护升降机的安全;吊笼的单双开门及吊笼顶部的活板门上均设有安全开关,如任何一门开启或未关好,吊笼均不能运行;钢丝绳锚点处设有断绳保护开关,吊笼上装有上下限位开关和极限开关,当吊笼行至上下终端站时,可自动停车,若此时因故不停车超过安全距离时,极限开关动作切断总电源,使吊笼制动;此外,在限速器尾盒内设有限速保护开关,限速器运作时,通过电机连锁切断电源;11、超载保护器选配根据用户需要,吊笼内设置有超载保护器,当吊笼超载时,警铃报警,吊笼不能启动;12、楼层呼叫系统选配根据用户需要,可配置升降机楼层呼叫系统,由设置在各楼层的呼叫按钮,通过无线电发射器,将信息传递到吊笼内的接收员,当楼层有人呼叫时,吊笼内的主机有楼层显示和语言播报;13、自动平层选配根据用户需要,可通过操作吊笼内选层按钮或各楼层按钮,吊笼可自动运行到所需楼层;通过手动手柄开关操作,吊笼也可手动进行到所需高度;14、安全层门装置选配按照GB1005-1996施工升降机安全规则“各楼层应设置层门或楼层栏杆”及5.1.7“层门应于吊笼电气或机械连锁;根据用户需要可提供带机电连锁的安全层门装置,只有当吊笼进行到安全层门时,层门才能打开;层门未关闭,吊笼不能启动;15、整机1导轨架 2驱动体 3驱动单元 4电气系统5安全器座板 6防坠安全器 7限位装置 8上电气箱9吊笼 10下电气箱 11底架护栏 12电缆卷筒13电缆导架 14附着装置 15电缆臂架 16手动起重机17滑车系统五、升降机安装与拆卸1、安装前注意事项1安装、拆卸人员要求a.参加安装、拆卸人员必须经过专门培训,并取得国家相关部门认可的操作证,熟悉本机的主要性能和特点,具备熟练的机械操作技术和排除一般故障的能力;b.安装、拆卸人员需身体健康,无高血压、心脏病等疾病,且具有一定的文化程度;c.安装、拆卸人员必须配戴必要的安全保护设备,如安全帽、安全带等,严禁酒后安装及操作;d.安装、拆卸人员应熟习安装拆卸方案的基本内容、具体分工,明确作业难点和安全工作的重点,掌握意外情况的处置方法及程序,整个安装过程应听从指挥,不得各行其是;e.安装、拆卸人员应在指定的岗位上工作,不得擅自缺岗或互相调换人;f.安装、拆卸人员在安装过程中发现有安全隐患,需立即上报、排除隐患后方可继续安装;安装、拆卸人员有权拒绝在不安全的环境下进行安装作业;2、安装前的准备a.安装工地应具备足够的电源,并必须配备一个专供升降机用的电源箱,每个吊笼均应有一开关控制,供电熔断器的电流参见升降机性能参数表;b.工地的专用电源箱应直接从工地变电室引入电源,距离不应超过20m;一般每个吊笼用一根大于YC3×25+2×10mm2的铜芯线电缆连接,如距离过长应适当增加电缆的截面积;c.应具备合适的起重设备及安装工具;d.应具备运输和堆置升降机零件的道路及场地;e.用户应按要求制作基础;f.确定附墙架与建筑物连接方案,按需要准备好预埋件或固定件等;g.根据用户需要,由用户自备站台附件,如：过桥板、安全栏杆等;站台层门可向我厂订购;h.如现场配有其他起重设备如塔吊、汽车吊等协助安装,可以在地面上将4-6个导轨架标准节事先用M24×230的专用螺栓组装好,并注意在立柱管的接口处涂以润滑油脂防止生锈,同时将管接口处及齿条两端的泥土等杂物清理干净;i.必要的辅助设备：5t以上汽车吊或塔吊一台、经纬仪一台;j.检查安装部件是否齐全,清理连接件,目测结构件及部件无异常和变形;主要受力构件磨损和锈蚀在极限氛围内;除下列零件需要用户自备外,升降机所用的所有零部件,必须使用本厂所提供的,未经本厂许可的其他零部件不允许使用;3需用户自备的零部件：a.按照要求制作的升降机基础,以及一些4-12mm厚的钢垫片,用来垫入底盘,调整导轨架垂直度;b.按照要求配备的专用电源箱以及连接电缆;c.与上述规格相同的电缆,用来连接专用电源箱到施工升降机外电源控制箱,长度越短越好,最长不大于20m;d.根据所选定的附墙架连接方案,准备连接螺栓及预埋件;e.除随机配备的专用工具外,用户需准备一套安装工具;4安装、拆卸安全要求：a.安装、拆卸场地应清理干净,并用标志杆等围起来,禁止非工作人员入内;b.防止安装、拆卸地点上方掉落物体,防护措施不齐全时应停止安装作业面上的交叉作业;c.安装、拆卸过程中,必须由专人负责,统一指挥;d.升降机运行时,人员的头、手绝对不能露出安全栏以外;e.如果有人在导轨架上或附墙架上工作时,绝对不允许开动升降机,当吊笼运行时,严禁进入围栏内;f.吊笼上的所有零部件,必须放置平稳,不得露出安全围栏;g.利用吊杆进行安装、拆卸时,不允许超载,吊杆只可用来安装或拆卸升降机标准节、附着装置零部件,不得用于其他起重用途;h.吊杆上有悬挂物时,不得开动吊笼;i.安装、拆卸作业人员应按空中作业的安全要求,包括必须戴安全帽,系安全带,穿防滑鞋等,不要穿过于宽松的衣服,应穿工作服,以免被卷入运动部件中,发生安全事故;j.操纵升降机,必须将操纵盒拿到吊笼顶部,不允许在吊笼内操作;k.吊笼起动前,应先进行全面检查,消除所有不安全隐患;l.安装、拆卸运行时,必须按升降机额定安装载重量装载,不允许超载运行;m.安装、拆卸环境温度：-20℃——+40℃n.雷雨天、雪天或风速超过13m/s、视线不良等恶劣天气不能进行安装、拆卸作业;o.安装与拆卸过程中,若出现任何危及现场人员安全的异常情况,应立即停止安装与拆卸作业,撤出作业人员,待险情排除后方可恢复安装与拆卸作业;p.安装与拆卸过程中,如需对吊笼上的设施进行维修或更换,必须将吊笼降至地面后进行,严禁在空中对吊笼进行维修作业;q.安装与拆卸过程中突遇停电,可通过人工释放制动器的方法将吊笼降至临近的层台或地面;人工下滑操作必须严格按照使用说明书的规定进行;r.安装与拆卸过程中导轨架的最大独立高度和导轨架的最大自由高度均不得超过使用说明书的规定;s.安装与拆卸过程中,对确需要更换的易损件,其材质、型号不得随意改变;t.安装与拆卸过程中,吊笼最大速度不应大于s;u.在间断安装与拆卸时,对未安装、拆卸完毕的升降机应采取切断电源、设立警示标志,严禁非安装、拆卸人员进行操作;v.升降机运行时,应首先保证接地装置与升降机金属结构联通,接地电阻≤4Ωw.切勿忘记拧紧标准节及附墙架的联接螺栓;x.每安装一次附墙必须按表中要求检测并调整导轨架的垂直度;y.安装完毕应按润滑一章要求润滑;2、安装基础要求升降机基础应该满足基础图中的各项要求,此外,还必须符合当地的有关法规;基础所能承受的载荷不得小于P;（1）基础承载计算：1KN=102kg例：SCD200×200,架设高度为100m;吊笼重：2×1480 kg外笼重：1250 kg导轨架总重共67节67×180 kg对重重量：2×1000 kg吊笼载重量：2×2000 kg上面重量参见“升降机性能参数表”基础载重近似等于P=1480×2+1250+180×67+1000×2+2000×2 ×=445KN按能承受最大压力Pmax=445KN而制作的基础,则符合该升降机的使用要求;地面承受的压力不得小于;（2）基础设置方案a.安装位置应提前确定,根据进出吊笼的方便程度选择钢筋混凝土平台;平台布置方式常用有三种见表一,各有其优缺点;如用户未作说明,工厂按“地平式”标准供货;表一b.基础是由地脚、地脚架、托架和钢筋混凝土等组成的平台见P12-14施工升降机基础图;要求土壤至少能承受兆帕的压力,要求钢筋混凝土平台至少能承受45t的静压力100米;c.基础应根据建筑物的结构,选择便于安装支撑架,方便施工人员和建筑物料进出,并符合整个建筑场地及其它建筑机械合理搭配的位置;d.基础中心导轨架中心与建筑物的距离由附墙支撑的规格L决定,有以下三种;见表二、表三、表四f.布置方式确定后,先进行基础处理;若选用地平式或地下式;应先挖坑,坑的大小及深度由施工单位根据地基基础确定并处理;g.钢筋混凝土平台应配有网格加强钢筋,其主钢筋直径应≥20mm;网格钢筋直径应≥10mm间距为250mm,其厚度一般≥300mm,地脚必须牢固地固定在网格的主要钢筋上;预埋地脚螺栓中心距允差±2mm;底盘在浇灌混凝土之前,应用水平尺校平,平台与水面平行度小于10mm;平台养护期由用户根据施工材料确定,一般不得少于七天;h.基础应按施工用电安全规范制作有效的接地装置与升降机可靠连接;3、安装附墙架要求1.附墙架作用于建筑物上力F的计算F=L×60000/B×N1N=0.102kg例如：B=1500mm,L=3100mm F=3100×60000/1500×=60488N2.附墙架与墙的连接注意：根据需要,请用户选择附墙架与墙的连接方式,并自备连接螺栓及零件,其强度必须能够承受按上述公式计算的力F;3.附墙安装示意图Ι型附墙架安装电缆保护架安装图三Ⅱ型附墙架安装电缆保护架安装图四4、整机正常安装当上述各项工作准备就绪,确认基础符合要求,设备完好后,可以进行升降机的正常安装;如遇有雨、雪、大雾及风力超过13m/s时不得进行安装作业;1.校正基础底盘及导轨架接口安装前用户可自备一些调整垫块,厚度为1,2,5mm三种规格的钢板;用水平仪或经纬仪校正导轨架接口,使四个接口处于同一水平面内,其误差不大于1mm;基础底盘校平后,在垫块周围浇上350﹟混凝土浆将其位置固定,待混凝土牢固后,用600NM预紧力炬拧紧地脚螺栓;2.导轨架的安装a.在地面上联接两节标准节,清理基础节和基础底盘上的接口,在接口处涂抹少量黄油,将连接好的两节标准节对正基础底盘口落下,并用螺栓联接,预紧力为;b.用同样的方法安装第三节导轨架,形成基本高度;3.吊笼的安装调整吊笼电机刹车处于打开状态机构内置;用起重设备将一个吊笼至上而下导入导向滚轮安装就位;距地面处,松开电机刹车锁紧螺栓,使吊笼处于刹车状态,用同样的方法安装第二个吊笼,如图五;4.传动板安装调整传动板电机刹车处于打开状态,用起重设备将一个传动板至上而下导入导向滚轮安装就位,松开电机刹车锁紧螺栓调节吊笼与之连接;5.将地面防护围栏装好;见图八6.将电缆筒就位,给升降机接通电源;7.再安装两个标准节见图六,用经纬仪检查并调整一下导轨架的垂直度,使其在两个互相垂直的方向上的偏差均不超过5mm;8给吊笼通电试运行,确保各个动作准确无误后,应首先将下限位碰块和下限碰块装好,以防止吊笼撞底;9.下限位碰块的安装位置,应保证吊笼满载向下运行时,开关触及下限位碰块后自动切断控制电源而停车后,吊箱底至地面缓冲弹簧的距离为300-400mm,下限位碰块的安装位置应保证极限开关在下限位开关动作之后动作,而且吊笼不能撞缓冲弹簧;见图七10.限位开关及极限开关调整合适后,便可进行导轨架高及附着架、电缆导架的安装作业;此时应安装最下面一个附着架,在距地面6-8m处安装,也可根据现场情况具体处理,再安装下面两个电缆护架,最下面一个距电缆筒口约1m左右,上面一个与下面一个相距3m;将所有螺栓紧固可靠;11.继续进行升降机的接高作业,直到需要的工作高度;附着架的安装高度每隔6-9m一套,最上面一套附着架以上导轨架悬出高度不得超过9m,电缆导架每隔6m一套;12.每次安装一套附着架都要用经纬仪测量一下导轨架在两个方向的垂直度,如果超出要求,必需进行校正;见表六导轨架垂直要求表六13.当导轨架高度达到要求高度时,最后需将上限位碰块和上极限碰块安装好,首先是安装上极限碰块,该碰块的安装位置应保证吊笼向上运行至极限开头碰到极限碰块而停止后,吊笼高出最高施工层约150-200mm,且吊笼上部距导轨架顶部距离不小于1.5m;然后安装上限位碰块;上限位碰块的安装位置应保证吊笼向上运行至限位开关停止后,吊笼底与最高施工层平齐;14.限位碰块安装完毕后,应反复试验三次以校验其动作的准确性和可靠度;15.将所有的滚轮、背轮间隙调整好,以保证吊笼运行平稳;见“升降机使用之前的调整”16.当所有安装工作结束后,应检查各紧固件有无松动,是否达到了规定的拧紧力矩,然后进行载荷试验及吊笼坠落试验,并将安全器正确复位;见“安全器的复位”5、利用手动起重机进行导轨架接高利用手动起重机安装导轨架标准节时,操作人员应站在吊笼顶部,利用控制盒操作升降机,不可在吊笼内进行操作,以免发生事故,可按下列程序进行：1将吊笼开至下限位所允许到达的最低位置;2放下手动起重机的钢丝绳和吊具;3在地面挂好一个标准节,缓缓摇动卷筒手柄,将该标准节从地面护栏外提升至吊笼顶部并放好见图九4操作人员带好标准节所需的联接螺栓、力矩扳手等工具,然后在笼顶操作升降机使吊笼上升;注意在上升过程中,应将利用手动起重机吊臂转至一个安全角度,确保吊笼运行时吊臂不与周围建筑物碰撞;5向上开动吊笼,当笼顶驱动架上方距待要接高标准节止口距离约250mm时立即停止吊笼的运行;6用利用手动起重机吊起吊笼顶部的标准节并且高出导轨架已接标准节20mm,缓缓转动吊杆,使标准节接口正对;此时慢慢放下标准节,使四个接口完全吻合;见图十7穿好标准节螺栓,用力矩扳手测定拧紧力矩;8从标准节上摘下吊具,收回钢丝绳,将吊杆转至安全方向,向下开吊笼,进行下一个标准节的接高作业;注意：每次接高时应给标准节止口涂上黄油,以免生锈;6、关于附着架的安装见图十一当升降机的导轨架安装高度超过9m时,应当安装第一套附着装置,该附着架距地面高度为-6m也可视具体情况而定,以后每隔6-9m安装一次附着架,最大高度时最上面一处附着架以外悬出高度不得超过6m;1首先在需要附着架的导轨高度处将件1连接杆用U型螺栓联好;2用现有的起重设备将件2中间架与件1联接好;3用现有的起重设备将件3、件4一同和件2联好,此时件2、件3之间的扣件A先不要拧紧,以便件3前后可调,同样件3、件4之间的扣件也不要拧紧,以便于附着杆前后壳对调;4将件5联接支座与建筑物上预留孔用螺栓联接好并拧紧,通过经纬仪测定后确认导轨架垂直度在误差要求范围之内时,可将各处扣件拧紧;调节可调螺杆来调节校正导轨架的垂直度5附着架应尽量水平安装,附着架平面与水平面的夹角不得大于8°;7、电缆滑车及其导向装置的安装见图十二一般在提升高度大于150m的施工升降机上,为了减少动力电缆的电压降和防止电缆受拉力太大而损坏,使用带滑车的电缆导向装置,在风力较大或环境温度比较低的情况下也可使用;其安装办法分两种情况,介绍如下：1安装滑车系统前,导轨架安装高度已超过需安装高度的一半;a.将固定电缆及固定电缆托杆置于吊笼顶,吊笼上升;b.将固定电缆托杆安装在H/2+6处的导轨架中框上H为升降机需要安装的高度;c.将固定电缆的一头接入固定电缆托架的接线盒内,并固定好端头,然后吊笼逐渐下降,将固定电缆固定在导轨架上,到最底部时,将固定电缆的另一头拉至底护栏上的下电箱处;d.安装滑车导轨,并将滑车穿入滑车导轨中,滑车导轨安装高度为H/2+;e.将吊笼开至固定电缆托杆处,切断总电源,拆下下电箱中现供电电缆头,而将固定电缆下端头接入下电箱;f.将现供电电缆拖动电缆拉至吊笼顶,电缆端头接入固定电缆托架的接线盒内,使拖动电缆与固定电缆连成一体;g.将拖动电缆在吊笼中极限开关内的端头拆下,穿过吊笼上电缆滑车导轨处的电缆臂再接入极限开关;h.合上电源,并检查电源相序无误后吊笼下降,并逐渐释放吊笼顶上的拖动电缆;注意：此时必须小心在意,不要拉挂伤电缆i.吊笼下至最底部后,将拖动电缆挂入电缆滑车的轮槽中,并调整拖动电缆长度,使滑车底部离地面400-500mm;。

施工升降机操作手册(总7页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--施工升降机操作运行保养手册备案编号：设备型号：产权单位：使用单位：操作司机：使用时间：施工升降机安全操作规程1、作业前应重点检查：各部结构应无变形，连接螺栓无松动；各部钢丝绳固定良好，无异常磨损；节点无开焊、齿轮与齿条、导向轮与导轨均接合正常；附着架牢固、站台平整；运行范围内无障碍。

2、启动前，应检查并确认电缆、接地线完整无损，控制开关在零位。

电源接通后，应检查确认电压正常，应测试无漏电现象。

应试验并确认各限位装置、梯笼、围护门等处的电器联锁装置良好可靠，电器仪表灵敏有效。

启动后，应进行空载升降试验，测定各传动机构制动的效能，确认正常后，方可开始作业。

3、升降机在每班首次载重运行时，当梯笼升离地面1～2m时，应停机试验制动器的可靠性；当发现制动效果不良时，应调整或修复后方可运行。

4、梯笼内乘人或载物时，应使载荷均匀分布，不得偏重。

严禁超载运行。

5、操作人员应与指挥人员密切配合，根据指挥信号操作，作业前必须鸣笛示意。

在电梯未切断电源开关前，操作人员不得离开操作岗位。

6、当升降机运行中发现有异常情况时，应立即停机并采取有效措施将梯笼降到底层，排除故障后方可继续运行。

在运行中发现电气失控时，应立即按下急停按钮；在未排除故障前，不得打开急停按钮。

7、升降机在大雨、大雾、六级及以上大风、导轨架、电缆等结冰时，必须停止运行，并将梯笼降到底层，切断电源。

暴风雨后，应对升降机各有关安全装置进行一次检查，确认正常后，方可运行。

8、升降机运行到最上层或最下层时，严禁用行程开关作为停止运行的控制开关。

9、当升降机在运行中由于断电或其它原因而中途停止时，可进行手动下降，将电动机尾端制动电磁铁手动释放拉手缓缓向外拉出，使梯笼缓慢地向下滑行。

梯笼下滑时，不得超过额定运行速度，否则，会引起安全防坠器动作。

每下降20m距离后，应停止1min，让制动器冷却后再行下降，防止因过热而损坏制动器，手动下降必须由专业人员进行操纵。
