液压系统动力单元图

分享一波液压控制动图，看完收获不小~
都说不懂液压的工程师们绝对不是好电气工程师！接下来我们学习以下31张动图，相信绝对有收获的哦！
压阀——二位二通换向阀
液压阀——二位四通换向阀
液压阀——三位四通换向阀
液压阀——三位五通换向阀
液压阀——节流阀
液压阀——手动换向阀
液压阀——顺序阀
液压阀——溢流阀
液压阀——机械手伸缩伺服机构
CY泵拆装
摆线转子泵
板孔流量计示意图
薄壁小孔
差压计测流量流速
差压计测液位
齿轮泵工作原理
单柱塞式液压泵工作原理图
非恒定流动
恒定流动
机械手伸缩运动伺服系统
减压阀工作原理图
节流阀工作原理图
内啮合摆线齿轮泵图
双螺杆泵工作原理图
顺序阀工作原理
伺服阀原理图
限压式叶片泵工作原理图叶片泵工作原理
叶片式液压马达工作原理图液动换向阀工作原理图
伸缩液压岗RECOMMEND。

图文介绍如何读懂液压系统原理图（下）B: 包括控制单元和执行单元。

控制单元与油泵动力单元可隔得很近，也可能很远，取决于实际现场工况，因此中间需要考虑管路连接。

而控制单元与执行单元的连接比较多种多样，有控制单元独立的，与执行单元采用管路连接；有控制单元集成在执行单元的，如带液压缸旁块的油缸、马达或者伺服阀控制系统。

一个完整的控制单元与执行单元示意如下。

B.1 控制单元根据其功能，主要分为四大类：截止阀、方向控制阀、压力控制阀、流量控制阀。

备注：下面的两张截图均来自力士乐英/中样本。

关于压力控制阀的翻译是不正确的。

因此大家在看力士乐中文版样本的时候，会经常会发现一些翻译错误或值得商榷的地方，因此不要迷信！由各种功能阀组成的典型液压系统示意如下。

二通插装阀，或叫逻辑阀被单列出来，是因为安装方式不同，属于滑入式插装阀系列，而前面属于板式安装或螺纹式安装。

但是，二通插装阀阀芯与盖板可以实现不同的组合，从而可以实现不同的功能，如方向、压力、流量等方面的控制，其主要用在大流量场合。

如下所示就是阀芯与盖板实现方向和流量控制的一些示例。

B.1.1 截止阀截止阀主要指单向阀、液控单向阀和平衡阀（平衡阀也可归属于压力控制阀）。

单向阀主要用于控制液体的单向流动，防止倒流，如经常在泵出口、在回油管T上都会考虑单向阀。

液控单向阀也是大家常说的液压锁，参见原理图所示。

左边的属于外控外泄，板式或者螺纹式安装，右边的属于内控内泄，叠加式安装。

液压锁的功能就是当所有电磁阀失电的时候，液压锁把油缸里面的油封死实现保压，确保设备静止不动以及安全。

平衡阀的功能除了可以实现上述功能之外，还可以平衡负载，特别是垂直工况，有了平衡阀，负载就不会快速下滑。

B.1.2 方向控制阀方向控制分类方式多种多样。

根据控制方式，有手动、气动、液动、电动等之分。

根据工作位置的多少，分为两位、三位等。

参见原理图，左图为两位电磁阀、右图为三位电磁阀。

方向控制阀都有一个默认的中位机能，即在失电的工况，阀会回到什么初始位置。

安全阀在线检测设备原理
安全阀在线检测设备由机械夹具、液压动力单元和数据采集处理单元三大部分组成，彼此相对独立，有一条10米长的液压软管和两条10长的五芯屏蔽相互联成一个完整的安全阀测试系统。

1) 机械夹具：保证对待测安全阀实施夹持定位，为液压动力单元提供施加外力的环境，采用串联组合式结构，拆卸方便快捷。

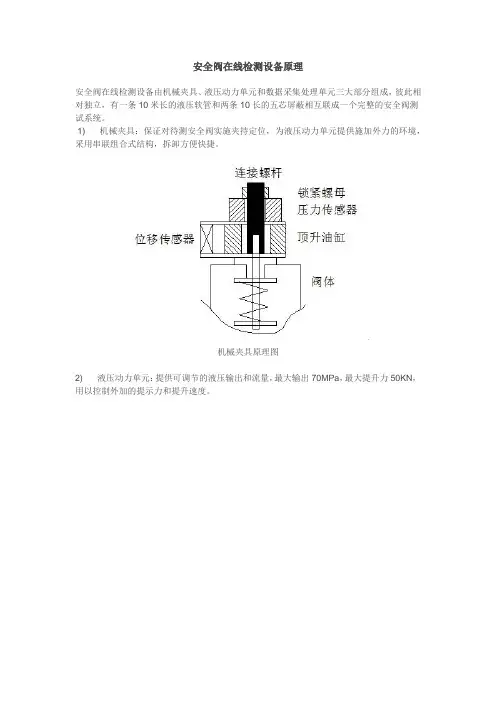

机械夹具原理图
2) 液压动力单元：提供可调节的液压输出和流量，最大输出70MPa，最大提升力50KN，用以控制外加的提示力和提升速度。

液压动力单元原理图
3) 数据采集处理单元：系统配置有压力传感器,位移传感器和压力变送器。

压力传感器测量油缸顶升压力，位移传感器测量油缸顶升行程，压力变送器测量安全阀管路中的压力，通过采集卡传递到计算机，校验过程中可实时显示压力校验曲线，自动记录安全阀校验值、自动判别安全阀校验值是否符合标准要求，自动生成标准报告，并自动存储以上数据。

数据采集处理单元原理图。

液压系统中4类液压元件详解，附直观动图液压系统作为工业领域中的通用型设备应用非常广泛，它通过改变压强以增大作用力。

在组成上，液压系统有液压元件和工作介质两大部分组成，其中液压元件可再分为动力元件、执行元件、控制元件、辅助元件四部分。

1动力元件动力元件指的是各种液压泵及其原动机，作用为将原动机（电动机或内燃机）供给的机械能转变为流体的压力能，输出具有一定压力的油液。

1）齿轮油泵和串联泵（包括外啮合与内啮合）两种结构型式。

2）叶片油泵（包括单级泵、变量泵、双级泵、双联泵）。

3）柱塞油泵，又分为轴向柱塞油泵和径向柱塞油泵，轴向柱塞泵有定量泵、变量泵、（变量泵又分为手动变量与压力补偿变量、伺服变量等多种）从结构上又分为端面配油和阀式配油油两种配油方式，而径向柱塞泵的配油型式，基本上为阀式配油。

2控制元件控制元件主要指各种压力、流量、方向控制阀及其控制元件等，作用为控制调节系统中从动力源到执行元件的液体压力、流量和方向，从而控制执行元件输出的力、速度和方向，以确保执行元件驱动的主机工作机构完成预定的运动规律。

（点击查看《3大类12种液压阀工作原理，直观动画演示一看就懂》）1）压力阀（1）压力控制阀有：溢流阀、电磁溢流阀、卸荷溢流阀、单向溢流阀和减压阀、单向减压阀以及顺序阀和单向顺序阀等。

减压阀↑（2）顺序阀又分为直控顺序阀、远控顺序阀、卸荷阀、直控单向顺序阀、远控单向顺序阀、直控平衡阀和远控平衡阀等七种，还有压力继电器，以及各种压力控制阀，在各类液压传动系统中，按不同使用条件和特性要求，用于各类液压系统中。

（点击查看《直观动图帮你区分溢流阀、减压阀、顺序阀，识别相同和不同点》）顺序阀↑2）方向控制阀方向控控制阀包括单向阀、液控单向阀、电磁换向阀、电磁球阀、电磁换向阀和手动换向阀以及手动旋转阀等多种。

二位二通换向阀↑3）流量控制阀流量控制阀有：节流阀、单向节流阀、调速阀、单向调速阀和行程节流阀以及单向行程节流阀、单向行程调速阀等。

图文介绍如何读懂液压系统原理图（上）遵循行内比较认可的定义，一个完整的液压系统由五个部分组成，即动力单元、执行单元、控制单元、辅助单元（附件）和液压油。

之所以叫单元而不是元件，因为元件通常指代的是某一单个功能产品，而单元是很多个元件组成的一个功能集成体。

1. 动力单元动力单元的作用是将原动机的机械能转换成液体的压力能，指电机带动油泵，向整个液压系统提供动力。

2. 辅助单元辅助单元包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

3. 液压油液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

4. 控制单元控制单元(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。

根据控制命令方式的不同，可分为开关阀和比例/伺服阀。

5. 执行单元执行单元(液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

从工程设计和现场布置的方便性，我们把上述五部分分成A和B 来讨论。

A: 包括动力单元、辅助单元、液压油。

根据实际情况和功能区分，我们更具体的定义为主油泵单元、油箱单元、循环泵组单元、以及蓄能器单元。

图示为某一大型液压系统泵站室内布置图，包括：油箱单元、主泵组、蓄能器组以及循环泵组单元。

上图实物对应的液压原理参考如下（不包含蓄能器部分）。

A.1 主油泵单元上图所示为9台主泵，其中8台工作，1台备用。

工业连续生产的液压系统，通常情况下会考虑备用泵。

我们现在对如下的单一泵组单元进行分析。

入口蝶阀带限位或接近开关，当该信号正常确保入口蝶阀是打开的状态，泵具有启动条件。

电机泵组为一体，把机械能转化为液压能，可以几台泵组公用一个底座。

此处的泵可选用齿轮泵、叶片泵以及柱塞泵。

对于每一种类型的泵，在主泵回路以及循环回路的设计上，都会有差异。
