变频器过流故障的原因及处理方法

变频器过压欠压过热过流故障原因及处理变频器是一种将电力频率进行调节的电力传动设备，具有调速范围广、控制精度高等特点，被广泛应用于各个行业中。

然而在使用过程中，由于各种原因，变频器可能会出现过压、欠压、过热、过流等故障。

接下来将详细介绍这些故障的原因及处理方法。

1.过压故障原因及处理：过压是指变频器输入电压超过额定电压值的情况。

过压故障的原因主要有：(1)输入供电电压过高；(2)变频器内部电路出现故障。

处理方法：(1)检查输入供电电压是否超过变频器的额定电压范围，在合理范围内调整供电电压；(2)检查变频器内部电路，如发现故障部件，及时更换或修理。

2.欠压故障原因及处理：欠压是指变频器输入电压低于额定电压值的情况。

欠压故障的原因主要有：(1)输入供电电压过低；(2)变频器内部电路出现故障。

处理方法：(1)检查输入供电电压是否低于变频器的额定电压范围，在合理范围内调整供电电压；(2)检查变频器内部电路，如发现故障部件，及时更换或修理。

3.过热故障原因及处理：过热是指变频器内部温度超过额定值的情况。

过热故障的原因主要有：(1)长时间高负载工作；(2)内部散热不良；(3)风扇故障；(4)输配电线过载等。

处理方法：(1)合理安排工作负载，避免长时间高负载运行；(2)检查变频器散热器是否有异物堵塞，及时清理；(3)检查风扇是否正常工作，如有故障及时更换；(4)检查输配电线是否过载，如存在过载情况，及时调整电线规格。

4.过流故障原因及处理：过流是指变频器输出电流超过额定电流值的情况。

过流故障的原因主要有：(1)机器负载过大；(2)运行频率过高；(3)内部电路故障。

处理方法：(1)合理安排机器负载，避免超过变频器的额定负载；(2)降低运行频率；(3)检查变频器内部电路，如发现故障部件，及时更换或修理。

综上所述，变频器过压、欠压、过热、过流故障的原因及处理方法分别是：-过压故障原因：检查输入供电电压是否超过额定电压范围，检查变频器内部电路，及时更换或修理故障部件；-欠压故障原因：检查输入供电电压是否低于额定电压范围，检查变频器内部电路，及时更换或修理故障部件；-过热故障原因：合理安排工作负载，清理散热器，检查风扇是否正常工作，检查输配电线是否过载；-过流故障原因：合理安排机器负载，降低运行频率，检查变频器内部电路，及时更换或修理故障部件。

变频器的过电流保护及处理方法变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电机转速和运行的设备，通过改变电机的输入电压和频率，实现电机的速度控制。

变频器的过电流保护是非常重要的，以避免电机以及变频器本身的受损。

过电流是指运行电机时电流超过额定值的情况，可能由多种原因引起，包括电机负载过重、电压不稳定、电机故障等。

以下是一些常见的变频器过电流保护及处理方法：1.电机过负荷保护：利用变频器的过负荷功能，设置电机的额定电流值，当电机运行电流超过额定值时，变频器会自动进行保护操作，如降低输出电压或停机。

通过合理设置过负荷保护参数，可避免电机由于长时间高负荷运行而受损。

2.电流限制功能：变频器通常会具备电流限制功能，通过设置最大输出电流值，限制输出电流的上限。

当电机工作在超负荷情况下，变频器会自动减小输出电流，以保护电机。

这是一种非常常见的过电流保护方式。

3.短路保护：变频器还应该具备短路保护功能。

当电机或变频器输出端出现短路故障时，变频器能够检测到并进行保护操作，如停机。

这可以防止短路故障引起的大电流流过电机。

4.电流检测功能：变频器通常内置电流检测功能，能够实时监测电机的输出电流。

当输出电流异常时，变频器会进行保护操作，如降低输出电压或停机。

通过监测电流变化，能够及时发现电机的故障并进行处理。

5.过流保护跟踪功能：变频器还应该具备过流保护跟踪功能，能够记录并跟踪过电流事件。

这对于故障排查和后期分析非常有帮助，可以帮助确定过电流的原因，并采取适当的措施进行处理。

除了上述的过电流保护功能外，还有一些其他的处理方法可以采取，以帮助解决过电流问题：1.检查电机负载：过电流可能是由于电机负载过重引起的，因此可以检查负载情况，是否存在异常或过大的负载。

如果负载过重，可以考虑减少负载或增加电机容量。

2.检查供电电压：电压不稳定也可能导致电机过电流，因此需要检查供电电压的稳定性。

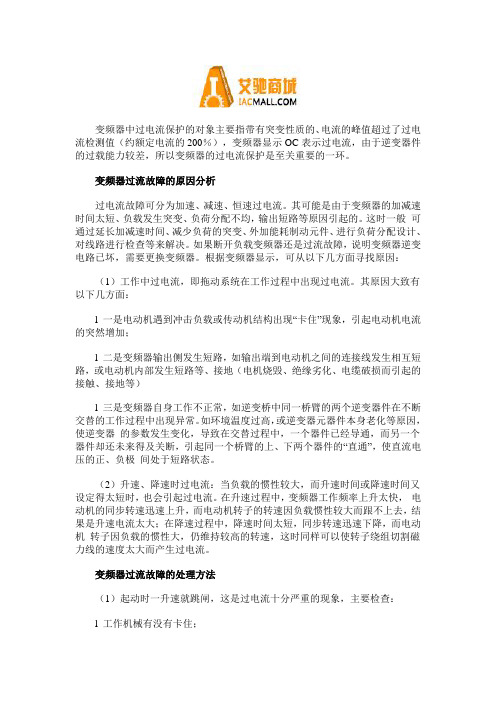

变频器中过电流保护的对象主要指带有突变性质的、电流的峰值超过了过电流检测值（约额定电流的200％），变频器显示OC表示过电流，由于逆变器件的过载能力较差，所以变频器的过电流保护是至关重要的一环。

变频器过流故障的原因分析过电流故障可分为加速、减速、恒速过电流。

其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。

这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等来解决。

如果断开负载变频器还是过流故障，说明变频器逆变电路已坏，需要更换变频器。

根据变频器显示，可从以下几方面寻找原因：（1）工作中过电流，即拖动系统在工作过程中出现过电流。

其原因大致有以下几方面：l 一是电动机遇到冲击负载或传动机结构出现“卡住”现象，引起电动机电流的突然增加；l 二是变频器输出侧发生短路，如输出端到电动机之间的连接线发生相互短路，或电动机内部发生短路等、接地（电机烧毁、绝缘劣化、电缆破损而引起的接触、接地等）l 三是变频器自身工作不正常，如逆变桥中同一桥臂的两个逆变器件在不断交替的工作过程中出现异常。

如环境温度过高，或逆变器元器件本身老化等原因，使逆变器的参数发生变化，导致在交替过程中，一个器件已经导通，而另一个器件却还未来得及关断，引起同一个桥臂的上、下两个器件的“直通”，使直流电压的正、负极间处于短路状态。

（2）升速、降速时过电流：当负载的惯性较大，而升速时间或降速时间又设定得太短时，也会引起过电流。

在升速过程中，变频器工作频率上升太快，电动机的同步转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大；在降速过程中，降速时间太短，同步转速迅速下降，而电动机转子因负载的惯性大，仍维持较高的转速，这时同样可以使转子绕组切割磁力线的速度太大而产生过电流。

变频器过流故障的处理方法（1）起动时一升速就跳闸，这是过电流十分严重的现象，主要检查：l 工作机械有没有卡住；l 负载侧有没有短路，用兆欧表检查对地有没有短路；l 变频器功率模块有没有损坏；l 电动机的起动转矩过小，拖动系统转不起来。

变频器过电流故障原因及处理方法(1)过电流故障过流故障可分为短路、轻载、重载、加速、减速、恒速过电流。

变频器过电流故障一般是由于变频器的加减速时间设定太短、负载突变、负荷分配不均匀、输出短路等原因引起的。

通常的解决办法是延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等。

如果断开后负载变频器还是过电流故障，说明变频器内部元件，如变频器电路故障，需要进一步检查维修。

如果断开负载后，过电流故障消失，应从电动机开始逐个回路检查，并且逐项实验，直至排除故障。

变频器发生过电流故障的原因可分为外部原因和变频器本身的原因两方面。

变频器中过电流保护的对象主要是指带有突变性质的、电流的峰值超过了变频器的容许值的情况。

由于变频器中电力电子开关元器件的过载能力比较差，因此变频器的过电流保护是至关重要的一环。

到目前为止，变频器的过电流保护已经十分完善。

①短路故障。

变频调速系统的短路故障是具有危险性的故障，在处理短路故障时应注意观察和分析，假如短路故障点发生在变频器的输出侧，如图7-3所示，则短路故障的特点如下。

图7-3 变频器输出侧短路a．变频器短路故障经常在运行过程中发生，当复位后重新启动时，变频器调速系统中的升速变频器短路保护动作。

b．变频器短路故障具有较大的冲击电流，目前生产的变频器都设有无时限的速断保护，当发生短路故障时，只要无时限的速断保护能可靠动作，短路电流就不会对变频器造成损坏。

c．变频器自身工作的不正常，如逆变桥中某一桥臂的两个逆变器件在不断交替的工作过程中出现异常，使直流电压的正、负极间处于短路状态。

d．变频器的输出侧短路主要表现在变频器输出端到电动机之间的连接电缆发生相互短路或电动机内部发生短路。

当变频器短路保护动作并显示短路故障信息时，应先确认是否有短路故障。

在变频器复位后重新启动时，注意观察变频器电源输入端电压表指示的变化。

如果变频器的输出频率刚上升，则短路保护就立即动作。

变频器的过流故障及排除1 引言变频器中过流保护的对象主要指带有突变性质的、电流的峰值超过了过流检测值(约额定电流的180%—200％，不同变频器的保护值不一样)，变频器显示过流，由于逆变器件的过载能力较差，所以变频器的过流保护是至关重要的一环。

过流故障可分为加速、减速、恒速过流等，其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均、输出短路等原因引起的。

本文将主要探讨变频器过流形成的原因及其处理办法。

2 变频器过流故障的原因根据变频器过流故障显示，从以下几方面寻找原因。

（1）工作中过流，即电机拖动系统在工作过程中出现过流。

其原因大致有以下几方面：●一是电动机遇到冲击负载或传动机构出现“卡住”现象，引起电动机电流的突然增加；●二是变频器输出侧发生短路(如图1所示)，如输出端到电动机之间的连接线发生相互短路，或电动机内部发生短路等、接地(电机烧毁、绝缘劣化、电缆破损而引起的接触、接地等)；●三是变频器自身工作不正常，如逆变桥中同一桥臂的两个逆变器件在不断交替的工作过程中出现异常。

如环境温度过高，或逆变器元器件本身老化等原因，使逆变器的参数发生变化，导致在交替导通过程中，一个器件已经导通、而另一个器件却还未来得及关断，引起同一个桥臂的上、下两个器件的“直通”（如图2所示），使直流电压的正、负极间处于短路状态。

（2）升速、降速时过流：当负载的惯性较大，而升速时间或降速时间又设定得太短时，也会引起过流。

在升速过程中，变频器工作频率上升太快，电动机的同步转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大；在降速过程中，降速时间太短，同步转速迅速下降，而电动机转子因负载的惯性大，仍维持较高的转速，这时同样可以使转子绕组切割磁力线的速度太大而产生过流。

（3）变频器上电或一运行就过流。

这种保护大部分是因变频器内部故障引起的，若负载正常，变频器仍出现过流保护，一般是检测电路所引起，类似于短路故障的排除，如电流传感器、取样电阻或检测电路等。

变频器过流过压故障分析与维修
变频器是一种将电源电压转换为可变电压和频率的设备，广泛应用于机械设备、电动机等行业中。

然而，在使用过程中，变频器可能会出现过流过压等故障，这将影响设备的正常运行，需要进行分析和维修。

首先，变频器过流过压故障可能是由以下几个原因引起的：
1.电源电压过高或过低：变频器的工作电压范围有限，超出范围将导致过压或欠压，进而引起过流过压故障。

2.缺乏稳定的电源：电源电压波动和瞬时的电压冲击是过流过压故障的常见原因之一
3.电网负载变化：例如机器启动、加速、减速、制动等工作过程中，对电网的负载变化可能引起变频器的过流过压。

4.过载操作：在使用变频器控制的机器设备时，如果负载超出变频器的额定负载，将导致过流过压故障。

针对变频器的过流过压故障，下面是一些常见的维修方法：
1.检查电源电压：使用电压表或示波器来检查供电电压是否符合变频器的额定电压，确保变频器正常工作。

如果电压过高或过低，应及时调整电源电压。

2.安装稳压设备：对于电源电压波动和瞬时电压冲击较大的情况，可以考虑安装稳压设备来稳定电源电压。

3.调整变频器参数：通过调整变频器的输出电流限制参数，可以有效避免过流现象的发生。

4.增加电源容量：如果变频器用于驱动较大负载的机器设备，可以考虑增加电源容量，使变频器能够正常承载负载。

5.检查机器负载：定期检查机器设备负载情况，确保不会超出变频器的额定负载。

综上所述，变频器过流过压故障的分析与维修需要检查电源电压、安装稳压设备、调整参数、增加电源容量和检查机器负载等步骤。

同时，需要注意安全，并进行细致的操作，以确保设备的正常运行。

变频器过电流故障的一般处理方法变频器是一种能够改变电源频率和电压来控制电机速度的设备。

在使用变频器时，可能会遇到过电流故障的问题。

过电流故障可能由多种原因引起，包括负载过大、电源电压不稳定、控制电路故障等。

下面是变频器过电流故障的一般处理方法：1.确定过电流故障的原因：首先需要确认是什么原因导致了过电流故障。

可以通过观察变频器的指示灯，查看相关的故障代码或故障指示来判断。

2.检查负载：如果过电流故障是因为负载过大导致的，可以尝试减少负载或者增加变频器的额定功率。

3.检查电源电压：不稳定的电源电压有可能引起过电流故障。

可以通过使用稳压器或者其他稳定电源设备来解决这个问题。

4.检查控制电路：如果控制电路故障导致了过电流问题，可以检查控制电路的连接是否正确，各个控制器部件是否工作正常。

5.检查散热系统：过电流问题有可能是因为散热系统故障导致的。

可以检查风扇是否工作正常，散热片是否清洁。

6.检查电气连接：有时候过电流故障是由于电气连接不良导致的。

可以检查电气连接是否松脱，是否有短路等问题。

7.重启变频器：有时候过电流故障可以通过重启变频器来解决。

可以将变频器断电一段时间后重新启动。

8.调整参数设置：如果以上方法都无法解决过电流问题，可以尝试调整变频器的参数设置。

可以调整最大输出电流，电压上限等参数进行调试。

总结变频器过电流故障可能会导致设备无法正常运行，甚至损坏设备。

因此，在使用变频器时，我们需要定期检查设备的工作状态，以及及时处理过电流故障。

以上是一般处理过电流故障的方法，根据具体情况可选择合适的方法进行处理。

最重要的是要确保操作安全，并确保设备能够正常运行。

变频器恒速过流的解决方法随着现代工业的发展，变频器已经成为了电机驱动的主要设备之一。

变频器通过控制电机的转速和转矩，实现了对生产过程的精确控制，提高了生产效率。

但是，在变频器的使用过程中，常常会遇到恒速过流的问题，这不仅会影响生产效率，还会对设备造成损坏。

本文将介绍变频器恒速过流的原因和解决方法。

一、恒速过流的原因1.电机设计不合理如果电机的额定功率和变频器的输出功率不匹配，就会导致电机在运行时出现恒速过流的现象。

此外，电机的转子和定子之间的间隙也会影响电机的运行效率，从而导致恒速过流。

2.变频器参数设置错误变频器的参数设置错误也是导致恒速过流的原因之一。

如果变频器的输出电压和频率设置不正确，就会导致电机在运行时出现恒速过流的现象。

3.负载变化大如果负载的变化很大，就会导致电机在运行时出现恒速过流的现象。

例如，当负载突然减小时，电机的转速会突然升高，从而导致电机出现过流现象。

二、恒速过流的解决方法1.检查电机设计是否合理如果电机设计不合理，就需要更换电机或者调整电机的设计参数。

例如，可以更换功率更大的电机，或者调整电机的转子和定子之间的间隙，从而提高电机的效率。

2.调整变频器参数设置如果变频器参数设置错误，就需要重新设置变频器的输出电压和频率。

例如，可以通过调整变频器的PID参数，使得电机的转速和转矩更加稳定。

3.加装电抗器如果负载变化很大，就可以加装电抗器来解决恒速过流的问题。

电抗器可以平衡电网电压和电机电压之间的差异，从而减少电机的过流现象。

4.更换变频器如果以上方法都无法解决恒速过流的问题，就需要更换变频器。

新的变频器可以具有更高的效率和更好的控制性能，从而解决恒速过流的问题。

总之，恒速过流是变频器使用过程中常见的问题，但是只要找到原因并采取正确的解决方法，就可以有效地解决这个问题，提高生产效率。

变频器过电流故障原因及处理方法变频器是一种电力电子器件，用于控制交流电机的转速和扭矩。

然而，在使用过程中，变频器可能会遇到过电流故障，这会导致设备的正常运行受到干扰和破坏，进而影响生产工作的正常进行。

因此，我们有必要了解变频器过电流故障的原因，并采取相应的处理措施，以保证设备的稳定运行。

1.负载电流过大：当负载电流超过变频器的额定电流时，变频器容易发生过电流故障。

这可能是由于负载的瞬态电流高于变频器的额定电流，或者由于负载运行时的功率需求超过了变频器的额定功率。

2.变频器内部故障：变频器内部的电子元件或电路有可能出现问题，导致变频器过电流故障。

例如，电容器老化、电路板短路等问题都可能引发过电流故障。

3.输电线路问题：输电线路的接线不恰当或者存在短路问题，会导致过电流故障发生。

此外，变频器输入端与电源的接线松动也可能引起过电流故障。

处理变频器过电流故障的方法：1.检查负载电流：首先应检查负载电流是否超过变频器的额定电流。

可以通过检测负载的瞬态电流和平均电流来判断是否超过额定电流。

如果负载电流过大，可以考虑增加变频器的额定容量，或者检查负载系统是否存在异常。

2.检查变频器内部问题：若变频器内部电子元件或电路有故障，则需要进行维修或更换。

可以通过检查电容器、电路板等部件的正常工作状态来确定是否存在内部故障。

3.检查输电线路：定期检查变频器的输电线路，确保接线正确且牢固。

检查线路是否存在短路、松动或者其他接线问题，并进行及时处理。

4.加大冷却措施：过电流故障有时是由于变频器内部过热引起的。

可以考虑增加散热器或风机来解决过热问题，从而减少过电流故障的发生。

5.定期维护保养：定期进行变频器的维护保养工作，包括清洁散热器、检查电子元件的工作状态，以及定期更换老化的部件，都是预防过电流故障的重要措施。

总结起来，变频器过电流故障的原因可能是负载电流过大、变频器内部故障或输电线路问题。

针对这些问题，需要采取相应的处理方法，包括检查负载电流、排除变频器内部故障、检查输电线路、加大冷却措施以及定期维护保养等。
