九年级物理 动态电路分析专题含答案

动态电路分析-含答案考点一：开关型动态电路1．（2021寻乌模拟）如图所示，小灯泡的电阻与定值电阻的阻值之比R L:R=1:2，只闭合开关1S时，电流表的示数为1I，再闭合开关2S，电流表的示数为2I，此时小灯泡的亮度_______（选填“变亮”、“不变”或“变暗”），电流表的两次的示数1I:2I为___________。

【答案】不变 2：32. （2021灵宝模拟）如图2所示电路中，电源电压保持不变，小灯泡L标有“2.5V 0.75W”的字样，R1、R2为定值电阻，其中R1＝25Ω，R2＝50Ω，当开关S1、S2都断开时，小灯泡L正常发光，则电源电压为______V；当开关S1闭合，开关S2断开时，电流表的示数为______A；当开关S1、S2都闭合时，定值电阻R2在1min消耗的电能为________ J。

【答案】10；0.4；1203．（2021醴陵模拟）将小灯泡L 和电阻R 接入如图甲的电路中，只闭合 S，小灯泡的实际功率为0.48W；再闭合S1 时，电路的总功率为 0.88W；图乙是小灯泡L 的电流随电压变化的图像。

则（1）当闭合 S、S1时，灯泡L 和电阻R 是联。

（填“串”或“并”）（2）电源电压U = V。

（3）若将小灯泡L与电阻R串联后接在电源两端，试计算该串联电路的总功率。

（计算结果保留两位小数）【答案】（1）并（2） 2 （3） 0.284．（2021海南模拟）按摩可以消除疲劳，深受大部分人的喜欢。

如图所示为一款具有加热功能的电动按摩椅和它的电路简图，当开关D接（选填“A”或“B”）时，电动按摩椅只具有加热功能，已知电热丝的电阻为1210Ω，则通电15min电热丝产生的热量为J。

【答案】A；3.6×104。

【解析】解：（1）由电路图可知，当开关D接A时，电路为电热丝的简单电路，电动按摩椅只具有加热功能；（2）通电15min电热丝产生的热量：Q＝I2Rt＝t＝×15×60s＝3.6×104J。

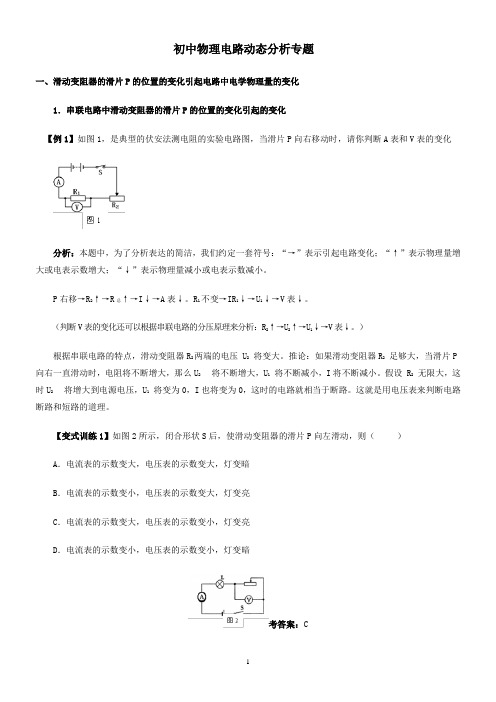

初中物理电路动态分析专题一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）根据串联电路的特点，滑动变阻器R2两端的电压 U2将变大。

推论：如果滑动变阻器R2足够大，当滑片P 向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设 R2无限大，这时U2 将增大到电源电压，U1将变为0，I也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

【变式训练1】如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗考答案：C【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。

【变式训练2】如图4，当滑片P向左移动时，A表和V表将如何变化。

中考物理2024年真题选及解析动态电路1．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（）A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗2．（2024·重庆）如图所示电路，电源电压保持不变，1L和2L是两个相同的小灯泡。

先闭合开关1S，记录两电表示数；再闭合开关2S，电流表和电压表的示数变化情况是（）A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小C．电流表示数增大，电压表示数不变D．电流表示数不变，电压表示数不变3．（2024·安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V1、电压表V2、电流表A的示数变化量的绝对值分别为ΔU1、ΔU2、ΔI，则（）A．电流表A的示数变大，电压表V2的示数变大B．电流表A的示数变小，电压表V1的示数变小C．ΔU1与ΔI的比值大于R的阻值D．ΔU2与ΔI的比值等于R的阻值4．（2024·山东临沂）如图所示电路的电源电压保持不变，将开关1S和2S都闭合，两灯均正常发光。

下列判断正确的是（）A．灯1L和2L是串联连接的B．电压表不能测量灯2L的电压C．断开2S后电流表的示数不变D．两灯的额定电压一定相同5．（2024·四川达州）如图所示，1R为定值电阻，2R为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表示数变大，电压表1V示数变小V示数变大B．电流表示数变小，电压表2C．电压表1V与电流表示数的比值变大V与电流表示数的比值变小D．电压表26．（2024·山东临沂）闭合如图所示电路的开关，将滑动变阻器的滑片向左滑移动一小段距离的过程中（）A．灯泡的亮度变小B．电流表的示数不变C．电压表的示数变大D．电路的总功率变小7．（2024·江苏连云港）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P 向右移动过程中（）A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮8．（2024·江西）（多选）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电压表示数变化情况，以下说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数变大9．（2024·福建）如图所示电路，电源电压保持不变，R为定值电阻，t R为热敏电阻，其阻值随温度的降低而增大。

2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

人教版九年级物理第17章欧姆定律动态电路分析计算题有答案姓名：__________ 班级：__________一、计算题（共10题）1.如何用一个电压表和一个已知电阻来测某未知电阻的阻值，小林设计了如下图所示的电路。

实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V,闭合S1时，电压表的示数为2.7V。

整个实验过程中电池的电压不变，求（1）电源电压；（2）被测电阻R2的阻值。

2.空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。

已知电源电压U=18 V，电压表量程为0 ~ 15 V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R= 103Ω（1）通过计算，判断电压表示数为10 V时对应的空气质量等级。

（2）更换定值电阻他可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A= 400，则更换后的定值电阻反的阻值应为多大?3.如图所示，R1＝25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变，求：（1）小灯泡正常发光时的电阻；（2）S1、S2都断开时，小灯泡L正常发光，求电源电压；（3）S1、S2都闭合时，电流表的示数变为0.9A，求R2的阻值。

4.如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V．求：（1）电源的电压；（2）电阻R0的阻值；（3）滑动变阻器的最大阻值。

5.如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。

求：（1）电源的电压?（2）电阻R0的阻值?（3）滑动变阻器的最大阻值?6.在下图的电路中，电源电压U＝15V且保持不变，R1＝4Ω，在变阻器的滑片从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R’的最大阻值。

精心整理动态电路分析类型一 滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A ，再将滑片移至最右端，电压表V2的示数变化了4V ，电流表A1的示数变化了0.8A ；只闭合开关S1、S2时，电路消耗的功率为P ，只闭合开关S1、S3时，电路消耗的功率为P ＇。

已知P ∶P ＇＝1∶2。

若将开关S1、S2和S3都闭合，则下列说法正确的是( )A ．R1、R3的阻值分别为2.5Ω、5ΩB ．电压表V1的示数始终为18VC ．电流表A2最小示数为0.6AD ．电路消耗的最小功率为108W类型二 开关的通断引起的电路变化8．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数不变，电压表示数变小9．如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是( )A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10A B C D 11是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，确的是( A ．B ．C D 12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了，当物体放在A C 1.A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电流表示数变大，灯变暗。
