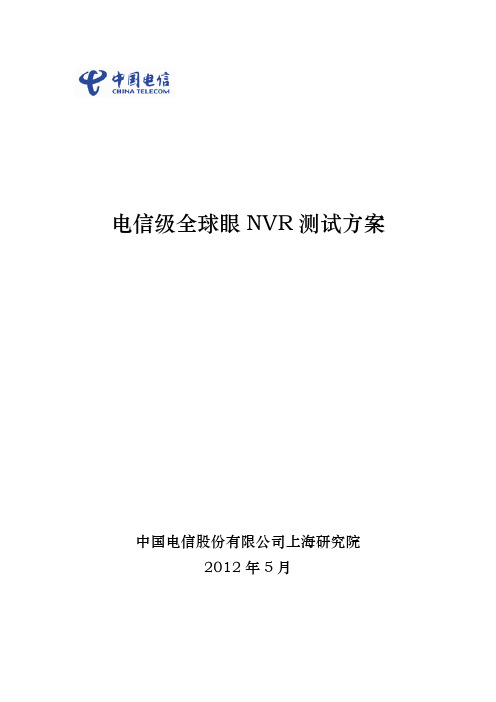

电信级全球眼NVR测试方案
中国电信股份有限公司上海研究院
2012年5月
目录
1. 测试环境 (3)
1.1. 网络拓扑 (3)
1.2. 硬件环境 (4)
1.3. 软件环境 (4)
1.4. 平台环境 (5)
2. 标准测试用例 (6)
2.1. 技术参数 (6)
2.2. 功能测试 (7)
2.3. 网管功能 (10)
2.4. 性能测试 (11)
2.5. 混合型专项测试（模拟通道） (13)
1.测试环境
1.1. 网络拓扑
测试环境的网络拓扑如以下各图所示：
图1功能测试拓扑图
图 2 混和NVR清晰度测试拓扑图
图3网络损伤测试拓扑图
1.2. 硬件环境
1.3. 软件环境
1.4. 平台环境
测试平台包括：
2.标准测试用例2.1. 技术参数
2.2. 功能测试
2.3. 网管功能
2.4. 性能测试
2.5. 混合型专项测试（模拟通道）。

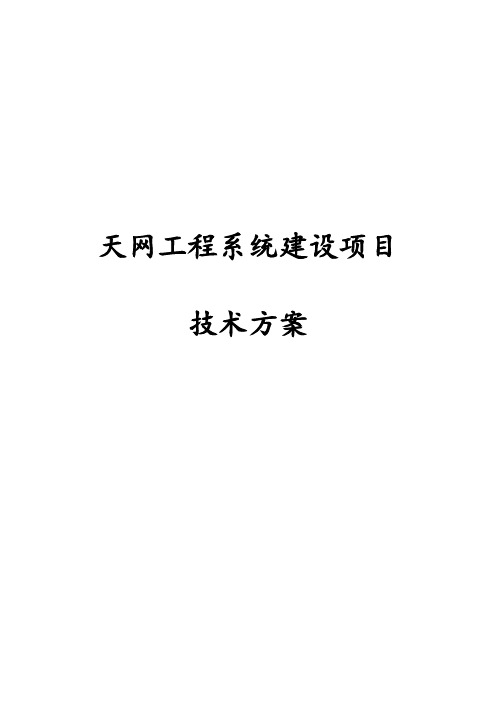

天网工程系统建设项目技术方案目录第1章概述 (1)1.1 项目背景 (1)1.2 项目定义 (1)1.3 建设目标 (2)第2章监控技术发展 (4)2.1 基于模拟传输的视频监控系统 (4)2.2 模拟＋数字视频监控系统 (5)2.3 数字化全球眼视频监控系统 (5)第3章“全球眼”系统介绍 (8)3.1 “全球眼”系统的主要特点 (8)3.2 “全球眼”的主要功能 (10)3.3 中国电信“全球眼”系统行业应用 (11)3.3.1 “全球眼”行业应用目标客户 (11)3.3.2 “全球眼”部分行业应用分析介绍 (13)第4章“天网工程”系统技术方案 (19)4.1 需求分析 (19)4.2 指导思想 (20)4.3 设计依据 (20)4.4 系统设计原则 (22)4.5 系统总体结构 (24)4.6 系统设计技术方案 (27)4.6.1 监控前端子系统 (27)4.6.2 治安卡口系统 (34)4.6.3 传输子系统 (39)4.6.4 监控中心与监控客户端子系统 (41)4.6.5 存储子系统 (42)4.6.6 与上级主管部门系统的整合 (43)4.6.7 主要设备性能技术参数 (43)4.7 系统应用扩展 (48)4.7.1 与三台合一接处警系统的结合 (50)4.7.2 与110报警系统的结合 (52)4.7.3 与GIS地理信息系统的结合 (53)4.7.4 与GPS全球卫星定位系统的结合 (59)4.7.5 与城市交通管理系统的结合 (60)4.7.6 与人像面部识别系统的结合 (62)4.8 业务功能和特点 (65)4.8.1 图像功能 (65)4.8.2 报警功能 (67)4.8.3 控制功能 (67)4.8.4 管理功能 (68)4.9 系统安全解决方案 (69)4.9.1 系统自身安全 (70)4.9.2 网络安全 (70)4.9.3 高效的认证机制 (70)4.9.4 完善的权限管理 (71)4.9.5 视频流传输的安全性 (72)4.9.6 视频数据存放的安全性 (72)第5章项目售后支持服务 (74)5.1 支持服务体系 (74)5.2 维护保障服务 (74)5.2.1 服务目标 (74)5.2.2 服务内容 (74)5.3 故障响应和处理服务 (77)5.3.1 服务目标 (77)5.3.2 服务内容 (77)5.3.3 故障申告方式 (77)5.3.4 故障处理流程 (78)5.3.5 故障处理报告 (78)第6章附件：典型案例........................ 错误!未定义书签。
全球眼工程施工方案1. 背景介绍全球眼工程致力于减少全球范围内视力问题的发生和影响。
根据世界卫生组织的数据，全球约有2.2亿人患有不同程度的视力问题，而其中大部分人居住在贫困地区，缺乏获得眼科医疗服务的渠道。
为了改善这一状况，全球眼工程将与当地的医疗机构、NGO组织和志愿者团队合作，共同开展眼科医疗服务和教育培训项目。
2. 目标与任务全球眼工程的主要目标包括：- 提供免费或低价眼科诊疗服务，为贫困地区的居民提供及时有效的眼健康服务；- 建立眼科医疗机构和培训中心，提高当地医护人员的眼科诊疗技能和专业水平；- 开展眼科健康宣传教育，提高社区居民的眼健康意识和保健知识；- 实施眼健康调查和监测，为制定眼科政策和项目提供数据支持。
全球眼工程的具体任务包括：- 在各个国家和地区建立眼科医疗中心，配备先进的医疗设备和眼科专家团队；- 招募本地医生和志愿者，提供眼科培训和技术指导，提高眼科医疗服务的覆盖范围和质量；- 设立眼睛健康宣传中心，开展眼科健康教育和公益活动，提高社区居民的自我保健意识；- 开展眼科疾病筛查和监测工作，及时发现和处理眼科问题，减少失明和视力受损的发生率。
3. 实施策略全球眼工程的实施策略主要包括以下几个方面：- 项目策划：根据各个国家和地区的眼健康状况和需求情况，制定具体的项目实施计划和目标，明确任务分工和工作重点。
- 资金筹集：通过政府资助、企业捐赠和公益活动等途径筹集项目经费，确保眼科医疗服务和培训项目的顺利开展。
- 人员招募：招募具有眼科背景和医疗经验的医生、护士和志愿者，建立专业的医疗团队和培训师资力量。
- 设备采购：购置先进的眼科诊疗设备和手术器械，确保眼科医疗服务的质量和效果。
- 合作伙伴：与当地医疗机构、NGO组织和国际眼科团体建立合作关系，共同推动眼健康事业的发展和进步。
4. 实施流程全球眼工程的实施流程主要包括以下几个环节：- 调研评估：在各个国家和地区进行眼健康调研和需求评估，明确眼科医疗服务的提供对象和范围。
中国电信企业标准中国电信移动全球!号技术1规范海研究院2007年6月1、前言 (V)2、范围 (1)3、规范性引用文件 (2)4、缩略语 (4)5、概述 (8)6、总体业务描述 (10)6.1业务含义................. (10)6.2业务幵放范围............. (10)6.3用户类别................. (10)6.4业务功能分类............. (11)7、业务特征 (12)7.1业务申请 (12)7.2用户登录 (12)7.3监控资源呈现 (13)7.3.1通用监控资源呈现 (13)7.3.2用户定购监控资源呈现 (13)7.4监控资源搜索 (14)7.5视频直播 (14)7.5.1开始点播 (14)7.5.2暂停点播 (14)7.5.3停止点播 (15)7.6视频抓拍 (15)7.7录像回放 (15)7.8云镜控制 (16)7.9录像策略设置（可选） (17)7.10报警通知 (17)7.10.1报警通知功能设置和查询 (17)7.10.2报警撤销 (17)7.10.3短信报警通知 (17)7.10.4彩信报警通知（可选） (18)7.10.5 WAP PUSH t警通知（可选） (18)8.1业务管理 (19)8.1.1业务受理 (19)8.1.2用户的鉴权认证 (21)8.2系统管理 (22)8.2.1权限管理 (22)8.2.2故障管理 (23)8.2.3安全管理 (23)8.2.4性能管理 (24)8.2.5报表管理 (24)8.2.6设备管理 (24)9、业务计费 (25)9.1计费原则 (25)9.2计费种类 (25)9.3计费内容 (26)10.1客户信息统计 (27)10.2业务使用统计 (27)11、主要业务流程...........................11.1业务幵通 (28)11.1.1公众用户开通 (28)11.1.2行业、家庭用户开通 (28)11.2业务使用 (29)11.2.1用户登录 (29)11.2.2功能选择 (30)11.2.3视频直播 (31)11.2.4 录像回放 (31)11.3业务取消 (32)1、前言中国电信移动全球眼产品，是基于中国电信移动业务网络和固网全球眼平台提供的移动监控产品，实现移动终端对固网监控资源的共享访问，形成固网移动融合的综合视频产品应用。
信息化产品简介第一节全球眼业务简介随着计算机、网络及通信技术的迅猛发展，利用网络实现视频监控已成为一种趋势。
与传统的视频监控相比，网络视频监控使用计算机进行视频信息的压缩、储存、分析、显示以及报警等自动化处理，从而实现无人值守；通过网络平台实现了远距离监控，即使是数千公里外也能达到亲临现场的效果；利用先进的软件系统在几分钟内便可完成传统视频监控中大量的数据分析，提高了监控效率，获得更为逼真、清晰的数字化图像质量与便捷、实用的监控管理和维护。
中国电信全球眼网路视频监控业务,是由中国电信推出的一项完全基于宽带网的图像远程监控、传输、存储、管理的新型增值业务，是一个跨地域、跨行业视频监控系统的全面解决方案。
该业务系统利用中国电信无处不在的宽带网络将分散、独立的图像采集点进行联网，实现跨区域、全网范围内的统一监控、统一存储、统一管理、资源共享，为各行各业的管理决策者提供了一种全新直观的扩大视觉和听觉范围的管理工具。
同时，通过基于电信监控业务平台的二次应用开发，为各行业的资源再利用提供了手段。
全球眼业务是由电信搭建全球眼网络数字图像系统平台，利用电信现有的宽带网络资源，采用视频监控系统的平台业务模式，满足需要通过网络化视频监控系统，实现对监控目标进行监视、控制、安全防范及智能管理的企事业单位需要的宽带应用类业务。
系统结构系统由前端视频采集部分、网络传输部分和中心管理部分构成。
系统结构图如下：状态显示器键盘鼠标切换器键盘鼠标中心管理服务器中心存储服务器磁盘阵列本期方案由于各摄像点位置具有区域集中的特点,前端视频采集点运用视频电缆方式将视频信号汇聚到视频服务器。
视频服务器采用电信的宽带光纤专线将前端视频信息、报警信息传送到监控中心和用户控制台。
监控中心和控制台指令和信息同样通过宽带专线传输到前端。
系统主要业务功能（1）网络化监控功能。
监控终端设备通过中国电信宽带网与“全球眼”监控平台相连，组成客户监控中心、远程控制台，满足任何时间任何地点的远程监控需求。
电信级全球眼NVR测试方案中国电信股份有限公司上海研究院2012年5月目录1.测试环境 (3)1.1.网络拓扑 (3)1.2.硬件环境 (4)1.3.软件环境 (4)1.4.平台环境 (5)2.标准测试用例 (6)2.1.技术参数 (6)2.2.功能测试 (7)2.3.网管功能 (10)2.4.性能测试 (11)2.5.混合型专项测试（模拟通道） (13)1.测试环境1.1. 网络拓扑测试环境的网络拓扑如以下各图所示：图1功能测试拓扑图图 2 混和NVR清晰度测试拓扑图图3网络损伤测试拓扑图1.2. 硬件环境1.3. 软件环境编号 名称 用途备注 1 网络码流测试软件 测试上传、下载码流 DUMeter2 以太网流量分析仪 测试上传、下载码流 F69X3 网络协议分析软件多媒体协议分析4Ethereal抓包软件编号 设备名称 用途设备型号数量备注 1 服务器 中心服务平台平台厂商自备 2PC客户端PC ：P4 3.0或以上、1GRAM 、千兆网卡1Gmem 独立显卡各2台 平台厂商自备3 千兆交换机 网络设备 1 平台厂商自备4 视频分配器1 平台厂家提供 5网络摄像机用于视频源采集 网络快球 1 NVR 厂家提供 用于视频源采集 网络枪式 1 NVR 厂家提供 清晰度测试模拟枪式1NVR 厂家提供 6NVR接入IPC 码流进行录像、解码，能对IPC 进行管理，对接上平台。
嵌入式网络视频录像机终端厂家提供，具体按注意事项中要求 7拾音器＋喇叭语音通讯终端厂家自备8报警、云台设备终端厂家自备9 测试仪表黑白场信号发生器 Tektronix TSG95 1 租用 10图像质量测试仪表 PQA300或者PQA5001租用11清晰度测试卡信号发生器 sg2008 112 网络损伤仪IPWave3.0 1 模拟网络损伤 13 报警PU报警PU平台厂商自备5 天网防火墙软件端口测试6 Ultra Edit 观看数据包内容7 电子秒表网络视频延时8 平台软件（含各种备份、升级或者集群软件或者DNS服务器软件）。
---------------Tcp/Udp端口说明---------------一、 EYE-1001H/1002H/1004H/1004H-f嵌入式视频服务器：TCP：4600 : 消息端口4601 : 实时视频端口4602 : 实时音频端口4606 : 本地存储设备的消息/历史视频调用端口4609 : 自动更新端口23 : telnet端口UDP：9000 : 接收客户端直接控制云台指令端口注：DVR使用的端口与上相同。
二、 EYE-1001B/1004B嵌入式视频服务器：TCP:2000 : 消息端口3000 : 配置端口3001 : 自动更新端口4606 : 保留5000 : 视频端口6000 : 音频端口21 : 历史视频调用端口23 : telnet端口UDP：9000 : 接收客户端直接控制云台指令端口三、 EYE-1001Y嵌入式视频服务器：TCP:4600 : 消息端口（云台控制、参数设置、报警、呼叫、本地存储设备等）4601 : 音/视频端口4609 : 自动更新端口23 : telnet端口5000 : 设备发心跳信息端口5001 : 本地存储设备发心跳信息端口。
四、工控式视频服务器TCP：4600 : 消息端口4601 : 实时视频端口4602 : 实时音频端口4606 : 本地存储设备的消息端口4609 : 自动更新端口21 : 历史视频调用端口23 : telnet端口UDP：9000 : 接收客户端直接控制云台指令端口五、接入服务器：TCP:6001 : 接收企业客户端的消息6002 : 接收分发服务器的消息6003 : 接收中心管理服务器的消息6004 : 接收前端本地存储设备/中心存储服务器的消息6005 : 接收前端设备的消息6006 : 接收显示服务器的消息6007-6010：保留UDP:6004 : 接收 EYE-1001Y嵌入式视频服务器的本地存储设备心跳信息6005 : 接收 EYE-1001Y嵌入式视频服务器设备心跳信息六、中心管理服务器TCP：megaeyes服务端口------------------5001 : 报警5002 : 认证5003 : 自动升级5004 : 下载5005 : 告警5006 : 心跳5007 : 日志5008 : 设备注册5009 : 存储方案jboss系统服务端口(2.0版本)-------------------------1099 : 电信客户端通信端口（JNDI）7044 : 保留8443 : Jboss WebServer SSL8080/8181 : Jboss WebServer1098和1399 : Jboss Naming绑定服务8083 : Jboss WebService4444/4445 : Jboss invoker1100 : Jboss HAJNDI（HA方式）3528 : Jboss CorbaORB19001和1162 : Jboss Jmx8090和8092和8093 : Jboss MQ1701 : Jboss JCAjboss系统服务端口(3.0版本)-------------------------1099 : jboss非集群电信客户端使用端口1100 : jboss集群电信客户端使用端口8443 : Jboss SSL端口8181 : Jboss Web服务端口1098和1399 : Jboss Naming绑定服务端口8083 : Jboss WebService服务端口5444和4445 : Jboss RMI使用端口3528 : Jboss CorbaORB使用端口19001和1162 : Jboss Jmx使用端口8090和8092和8093 : Jboss MQ使用端口1701 : Jboss JCA使用端口5001 : soap monitor监听端口80 : apache使用端口30000-40000，保留UDP：30000-40000，保留七、中心存储服务器：TCP：4606 : 消息端口21 : 历史视频调用端口八、分发服务器：TCP：4603 : 消息端口4604 : 视频端口4605 : 音频端口九、显示服务器21 :4601 :4602 :4604 :4605 :6006 :十、双机热备软件Super HA9000-9010、10000-10010十一、使用企业客户端需要开放的端口8181 、21、 4601、 4602 、4604、 4605 、6001（如果是安装在显示服务程序的客户端则需要把6006打开）十二、使用电信客户端需要开的端口1099、 1100 、5444 、4445 、8181十三、使用ＩＥ需要开放的端口IE浏览的是：4601、 4604、6001、80、21另外，21、22、23以上三个端口作为调试和维护系统用，需要根据实际情况开放。
