汽机疏放水系统讲解电力微招聘一、概述一般疏水分为汽轮机本体疏水和系统疏水两大类。
汽轮机本体疏水包括汽缸疏水,及直接与汽缸相连的各管道疏水,包括高、中压主汽门后,与汽缸直接连通的各级抽汽管道阀门前,高压缸排汽逆止门前,轴封系统等。
其他的疏水归类为系统疏水，如小机第一级汽缸、高压导汽管、内汽封疏水等等。
机组设计的疏水系统,在各种不同的工况下运行,应能防止可能的汽轮机外部进水和汽轮机本体的不正常积水,并满足系统暖管和热备用要求。
大型汽轮机组在启动、停机和变负荷工况下，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽一般被冷却。
当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽就凝结成水。
若不及时排出这些凝结水，它会积存在某些管段和汽缸中。
运行中，由于蒸汽和水的密度、流速不同，管道对它们的阻力也不同，这些积水可能引起管道水冲击，轻则使管道振动，产生噪声污染环境；重则使管道产生裂纹，甚至破裂。
更为严重的是，一旦部分积水进入汽轮机，将会使动静叶片受到水冲击而损伤、断裂，使金属部件因急剧冷却而造成永久性变形，甚至导致大轴弯曲。
另外汽轮机本体疏放水应考虑一定的容量，当机组跳闸时，能立即排放蒸汽，防止汽轮机超速和过热。
为了有效防止汽轮机发生这些恶劣的工况，必须及时地把汽缸和蒸汽管道中积存的凝结水排出，以确保机组安全运行。
同时尽可能地回收合格品质的疏水，以提高机组的经济性。
为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压主汽门前后，各主汽、中压调节阀前后及这些高温高压阀门的阀杆漏汽疏水管道，抽汽管道，轴封供汽母管等。
另外汽轮机的辅汽系统，小汽轮机本体及高、低压主汽门前后进汽管，除氧器加热以及高低加等系统也都有自己的疏水系统。
这些疏水有直接排放至疏水扩容器后回收至凝汽器的，也有直接排放至地沟的。
汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调门、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水、辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及门杆漏汽，其它辅助系统的疏放水等。
MSR一. 系统简介1系统功能汽水分离再热系统对于汽轮机的良好运行具有相当重要的意义。
由于核电站的二回路蒸汽参数相对较低，在高压缸出口处蒸汽湿度较大（额定工况下大约15.17~15.5％），如果这样的蒸汽直接去低压缸，在低压缸的末级叶片处的湿度将达到足够对叶片产生剧烈破坏的程度，而且大大地降低了汽轮机的效率。
汽水分离再热系统对汽轮机高压缸的排汽进行除湿并加热至250ºC，使高压缸出口的湿蒸汽转变为过热蒸汽，从而提高低压缸末级叶片处的蒸汽湿度，也提高了汽轮机的效率。
2系统组成汽水分离再热系统是由几个部分组成的，即：提供再热器热源的加热蒸汽管道部分、进行蒸汽除湿的汽水分离部分、对除湿后的蒸汽进行加热的再热部分、加热蒸汽冷凝水收集系统、分离水收集系统、防止超压的应急排汽系统以及相关的仪控系统。
整个系统的主要设备包括有：加热蒸汽的调节阀LBB00AA240；4台汽水分离再热器LBJ10,20,30,40AT001；1个加热蒸汽凝结水收集箱LCS50BB001；1台凝结水排出泵（水轮驱动泵КГТН）LCS50AP001 ；1个分离水收集箱；3台分离水排出泵LCT51,52,53AP001；应急排汽阀LBJ11/21/31/41AA412。
在田湾核电站的汽机厂房内，4台汽水分离再热器布置在汽轮机两侧，1、3号在西侧（1号在第8列，3号在第5列），2、4号在东侧（加热蒸汽凝结水收集箱布置在高压缸的正下方，底座标高为0米。
凝结水排出泵КГТН布置在－4.9m层，厂房东侧第8、9列之间。
分离水收集箱布置在－4.9m层，处于D、E两行，6、7两列之间。
分离水排出泵位于－4.9m层，F、G两行，第6列。
二. 系统主要设备介绍1 汽水分离再热器LBJ10,20,30,40AT001汽水分离再热器的型号为СПП-1000-1，垂直布置，圆柱外形，下部为汽水分离器，上部为蒸汽再热器。
汽水分离再热器的高度为13800mm，直径为4072/4200mm，质量为152000kg。

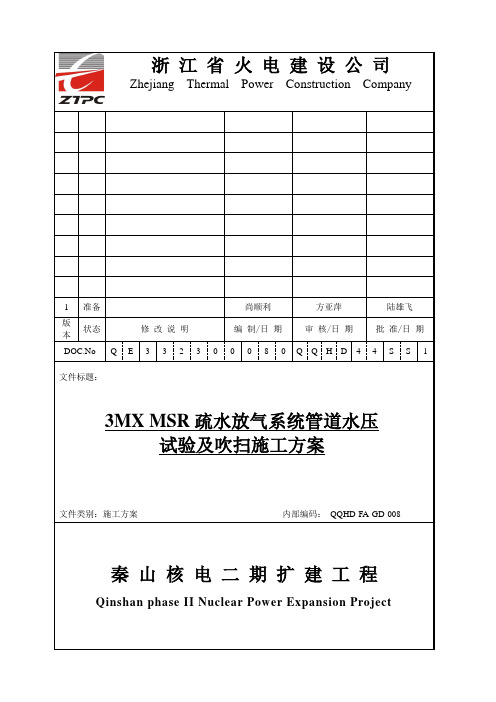

施工方案会签表目录1 工程概况2 目的及适用范围3 编制依据4 先决条件5 质量要求及质量控制点6 工作程序7 物项保护8 安全措施9 记录10 附录1 工程概况秦山二期扩建工程常规岛共有2台汽水分离再热器（MSR），设有一套疏水放气系统，以保证MSR有效和安全的运行。
为保证系统的严密不漏，须对该系统的有关管道进行水压试验。
水压试验分四段进行：第一段设计压力3.44Mpa，试验压力5.16Mpa、第二段设计压力 4.036Mpa，试验压力 6.05Mpa、第三段设计压力 1.12Mpa，试验压力1.68Mpa、第四段设计压力6.88Mpa，试验压力10.32Mpa。
在水压完成后需对管道进行吹扫，以保证管道清洁度，MSR及疏水箱不参与水压试验及吹扫。
水压试验用水来自于补给水。
吹扫采用仪用压缩空气。
2 适用范围及目的在系统安装后、调试前对管道及其附件进行清洗、试压，以清除管道内污物、杂质，检查管道强度和密封性，使系统达到规定的清洁度要求和强度试验要求，为系统调试创造条件。
3 编制依据3.1开式循环冷却水系统及安装图H300204S-J1301~J1303（华东设计院）3.2电力建设施工及验收技术规范（管道篇）DL5031－943.3火电施工质量检验及评定标准管道篇（1998年版）4 先决条件4.1管道系统安装完毕，安装质量计划已关闭或列有尾项清单及遗留项清单，并符合设计要求及本规范的有关规定；4.2支吊架安装工作完毕，经核算需要增加的临时支吊架及加固已安装完毕，排水设施检查完好，参加试压冲洗的设备已做好会签记录；4.3结束焊接工作，并经检验合格；4.4压缩空气系统已移交，且可用。
4.5试验用压力表经检验、校准正确；4.6具有完善的试验技术、安全和组织措施并经审查合格；4.7在水压试验前，应将支吊架锁定或垫牢固定好，以免因水重造成支吊架超载，影响支吊架受损或变形。
4.8机工具已准备齐全。
4.9主要机工具及材料（机工具在有效期内且检验合格，能正常使用，）：名称及规格型号规格数量备注4.11各相关施工人员及质量安全人员已到位，职责明确。
汽机疏放水系统讲解一、概述一般疏水分为汽轮机本体疏水和系统疏水两大类。
汽轮机本体疏水包括汽缸疏水,及直接与汽缸相连的各管道疏水,包括高、中压主汽门后,与汽缸直接连通的各级抽汽管道阀门前,高压缸排汽逆止门前,轴封系统等。
其他的疏水归类为系统疏水，如小机第一级汽缸、高压导汽管、内汽封疏水等等。
机组设计的疏水系统,在各种不同的工况下运行,应能防止可能的汽轮机外部进水和汽轮机本体的不正常积水,并满足系统暖管和热备用要求。
大型汽轮机组在启动、停机和变负荷工况下，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽一般被冷却。
当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽就凝结成水。
若不及时排出这些凝结水，它会积存在某些管段和汽缸中。
运行中，由于蒸汽和水的密度、流速不同，管道对它们的阻力也不同，这些积水可能引起管道水冲击，轻则使管道振动，产生噪声污染环境；重则使管道产生裂纹，甚至破裂。
更为严重的是，一旦部分积水进入汽轮机，将会使动静叶片受到水冲击而损伤、断裂，使金属部件因急剧冷却而造成永久性变形，甚至导致大轴弯曲。
另外汽轮机本体疏放水应考虑一定的容量，当机组跳闸时，能立即排放蒸汽，防止汽轮机超速和过热。
为了有效防止汽轮机发生这些恶劣的工况，必须及时地把汽缸和蒸汽管道中积存的凝结水排出，以确保机组安全运行。
同时尽可能地回收合格品质的疏水，以提高机组的经济性。
为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压主汽门前后，各主汽、中压调节阀前后及这些高温高压阀门的阀杆漏汽疏水管道，抽汽管道，轴封供汽母管等。
另外汽轮机的辅汽系统，小汽轮机本体及高、低压主汽门前后进汽管，除氧器加热以及高低加等系统也都有自己的疏水系统。
这些疏水有直接排放至疏水扩容器后回收至凝汽器的，也有直接排放至地沟的。
汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调门、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水、辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及门杆漏汽，其它辅助系统的疏放水等。

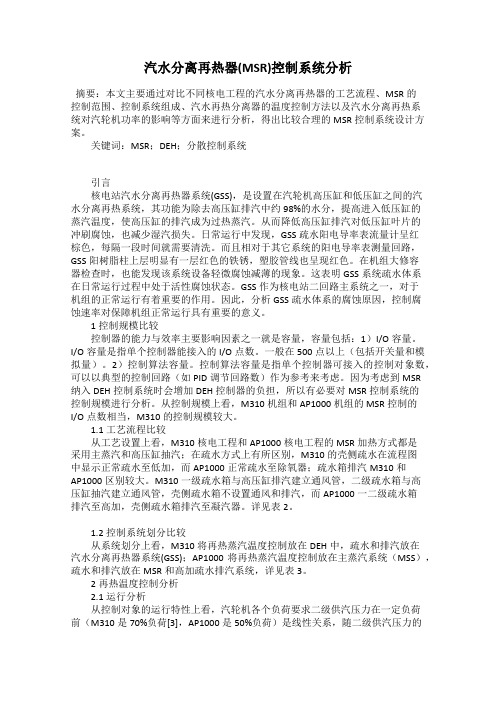

汽水分离再热器(MSR)控制系统分析摘要：本文主要通过对比不同核电工程的汽水分离再热器的工艺流程、MSR的控制范围、控制系统组成、汽水再热分离器的温度控制方法以及汽水分离再热系统对汽轮机功率的影响等方面来进行分析，得出比较合理的MSR控制系统设计方案。
