BY2571接地电阻测试仪

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

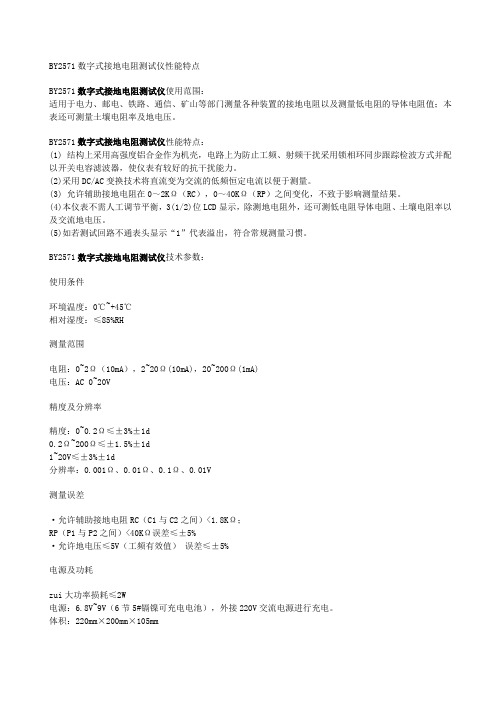

BY2571数字式接地电阻测试仪性能特点BY2571数字式接地电阻测试仪使用范围：适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

BY2571数字式接地电阻测试仪性能特点：(1) 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。

(2)采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

(3) 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。

(4)本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。

(5)如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

BY2571数字式接地电阻测试仪技术参数：使用条件环境温度：0℃~+45℃相对湿度：≤85%RH测量范围电阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)电压：AC 0~20V精度及分辨率精度：0~0.2Ω≤±3%±1d0.2Ω~200Ω≤±1.5%±1d1~20V≤±3%±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V测量误差·允许辅助接地电阻RC（C1与C2之间）<1.8KΩ；RP（P1与P2之间）<40KΩ误差≤±5%·允许地电压≤5V（工频有效值）误差≤±5%电源及功耗zui大功率损耗≤2W电源：6.8V~9V（6节5#镉镍可充电电池），外接220V交流电源进行充电。

体积：220mm×200mm×105mm尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有交直流分压器,升流器,介质损耗测试仪,互感器伏安特性综合测试仪等等，您如果对我们的产品有兴趣，咨询。

接地电阻测试仪2572使用步骤使用方法1.初始状态：接通仪器工作电源，打开“电源”开关，仪器的电流、接地电阻、时间显示窗口显示都为0，此时仪器处于初始状态，并预热 5min。

2.功能键说明和设定：3.报警接地电阻值设定：按一下“设定”键，电流显示窗口显示“A---”，接地电阻显示窗口显示上一次设定的接地电阻报警值，按“△”键（增加）或“▽”键（减少）来得到所需要的报警接地电阻值，再按一下“设定”键，即保存接地电阻报警值同时进入时间设定。

4.时间设定：当接地电阻报警值被保存同时，电流显示窗口显示“T---”，时间显示窗口显示上一次设定的测试时间，此时可按“△”键或“▽”键来得到所需测试时间，再按一下“设定”键，即保存时间设定值同时进入测试电阻补偿值设定。

注：当设定值为0时，测试时间为∞即可连续测试。

5.测试电阻补偿值设定:当时间设定值被保存同时，电流显示窗口显示“P.---”，电阻显示窗口显示上一次测试电阻补偿值，这时可按“△”键或“▽”键来得到所需补偿值，再按一下“设定”键，即保存测试电阻补偿值同时进入开路报警功能设定。

注1：当测试电阻补偿值不为0时，“补偿”灯亮，测量时显示的接地电阻值，已自动减去设定的补偿值。

该功能用于扣除测量线电阻和夹具的接触电阻引起的误差。

注2：确认测试电阻补偿值的操作方法仪器在初始状态下，将专用测量线的夹子对接，然后按动“启动”键。

若是要旋动“电流调节”旋钮，使测试电流达到规定值。

然后读出接地电阻显示窗口示值，即为测试电阻补偿值。

在设定时，将它设为测试电阻补偿值即可。

6.开路报警功能设定当测试电阻补偿值测试电流值被保存同时，电流显示窗口显示“H---”，电阻显示窗口显示开路报警功能“ON”（采用报警）或“OFF”（取消报警）。

按动“△”键或“▽”键可轮流切换，来得到所需状态，再按一下“设定”键，则仪器回到测量初始状态。

注：若只需对上述某一项进行设定，可按动“设定”键至电流显示窗口显示所需符号，以后步骤同该项后续操作方法。

接地电阻测试仪操作规范书一、HT2571接地电阻测试仪配备测量线，将该测量线的红线组粗测量线接入测试仪红色电流接线柱，红线组细测量线接入紅色电阻检测接线柱；黑线组粗测量线接入黑色电流接线柱，黑色组细测量线接入测试仪黑色电阻检测接线柱。

二、接通电源，开启电源开关，显示屏数码管点亮。

三、按需要选择测试量程开关200 m或600 mΩ。

开关弹出为200 mΩ量程，此时显示电阻测量范围是0—199.9 mΩ；开关按下为600 mΩ量程，此时显示电阻测量范围是0-600 mΩ。

四、将电流调节旋钮逆时针旋至零位。

五、将上述两组测量线的夹子端相互短路。

六、手动测量1. 将“定时”开关置“关”状态。

2. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。

3. 将“预设／测试”开关置“预设”状态，调节“报警电阻调节”电位器，预设报警电阻值。

4. 按下“复位”钮，切断输出电流，同時将“电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。

5. 按下“启动”钮，“测试”灯亮，调节“电流调节”旋钮至所需的电流值，然后读下显示屏显示之电阻读数，当被测物的接地区域电阻小于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。

如需停止测试则按动“复位”按钮，“测试”灯熄灭，回路电流即可切断，将被测夹从被测物上取下，以备下次测量。

七、定时测量1. 将仪器置“复位”状态。

2. 按下“定時”开关置“开”位置，根据需要预设所需的测试時間。

3. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，显示屏时间計数器开始倒计数，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。

4. 将“预设／测试”开关置“预设”状态，调节”报警电阻调节”电位器，预设报警电阻值。

5. 按动”复位”按钮，切断输出电流，同時将”电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。

降阻剂在建筑施工中的应用导言某项目接地要求：采用共用接地，接地电阻不大于0.5Ω，本工程室外土壤为多石土壤，电阻率高。

GB50169-2016《电气装置安装工程接地装置施工及验收规范》要求：在高土壤电阻率地区，可采用填充降阻率低的物质的措施降低接地电阻。

在水平接地体周围换填土壤并增添敷设降阻剂，可达到较好的降阻作用。

采用带有粘土隔离层的降阻剂换填法对本工程换填区域进行换填，范围为2.0m ×2.0m，其原理是将土质更换为接地性能良好的改良拌合土壤。

降阻剂选用1.降阻剂要有较低的电阻率降阻剂材料在常温20℃下的标准电阻率应不大于5Ω·m；降阻材料在进行冲击电流耐受试验测试后，所测电阻率值的变化应小于20%；降阻材料在工频电流耐受试验后，所测的标称电阻率的值变化应小于20%。

2.降阻剂对钢接地体的腐蚀率低降阻材料在进行稳定性试验（失水、冷热循环、水浸泡）后，所测量的标准电阻率平均值应不大于6Ω·m；降阻材料的pH值应为7~12；降阻材料对金属接地体不能产生过量的腐蚀，一般土壤对钢接地体的平均年腐蚀率应该小于0.03mm/a。

3.降阻剂各种元素含量在规范要求范围内降阻材料在–10℃~+40℃的环境温度下正常使用；其内照射指数Ira≤1.0，外照射指数Ir≤1.0；各种有害物质含量应该符合规定，含汞≤1.0mg/kg，铬≤250mg/kg，铅≤350mg/kg，砷≤250mg/kg。

4.降阻剂应具有良好的稳定性和长效性一般情况下，接地装置的接地阻值都希望保持在某个数值以下，不会经常发生变化。

但土壤的干湿度会对某些降阻剂的降阻效果产生较大的影响，如导电水泥、固体降阻剂以及一些含非电解质导电粉末的降阻剂，尤其是无机及离子类的降阻剂，会导致其失去导电特性。

还有部分降阻剂容易随水分流失降阻特性，虽然短期内降阻效果好，但降阻效果会随时间的推移逐渐降低，甚至失效。

本工程选用长效防腐降阻剂，主要成分是具有高导电率的石墨、微量金属元素以及防腐剂等成分，具有吸水保湿、高效降阻的作用。

BY2571型接地电阻测试仪说明书一、产品介绍1、仪表工作原理BY2571型数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

工作原理为由机内DC/AC 变换器将直流变为交流的低频恒流，经过辅助接地极C 和被测物E 组成回路，被测物上产生交流压降，经辅助接地极P 送入交流放大器放大，再经过检波送入表头显示出来。

借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本仪表还可测量土壤电阻率及地电压。

3、仪表特点①、结构上采用高强度铝合金作为外壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表具有较好的抗干扰能力。

②、采用DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。

③、允许辅助接地电阻在0～2k Ω(Rc),0～40k Ω(Rp)之间变化，不至于影响测量结果。

④、本仪表不需要人工调节平衡，312位LCD 显示，除测地电阻外，还可测低电阻导体电阻，土壤电阻率以及交流地电压。

⑤、如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

二、技术指标1、使用条件环境温度：-30℃～+45℃ 相对湿度：≤85%RH2、测量范围及恒流值（有效值） 电阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 电压：AC 0～20V3、测量精度及分辨率 精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d 1～20V ≤±3%±1d分辨率：0.001Ω,0.01Ω,0.1Ω,0.01V 4、辅助接地电阻及地电压引起的测量误差①、允许辅助接地电阻Rc(C1与C2之间)＜1.8k Ω；Rp （P1与P2之间）＜40k Ω误差≤±5%②、允许地电压≤5V （工频有效值）误差≤±5% 5、电源及功耗最大功率损耗≤2W电源：6.8V ～9V （6节5#镉镍可充电电池），外接220V 交流电源进行充电。

接地电阻测试仪2572校准校准1.所需设备0.5级交流电流表、100W标准电阻（1％）2.测试电流的校准图 6 测试电流接线如图 6 接线，仪器在测试状态下，观察仪器电流显示值（Ix）与交流电流表上的显示电流（Is），按下式计算相对误差应符合表 1 中测试电流基本误差要求。

3.接地电阻值的校准图 7 接地电阻接线如图 7 接线，仪器在测试状态下，观察仪器接地电阻的显示值（Rx）和标准电阻的标准值（Rs），按下式计算相对误差应符合表 1中接地电阻（测量范围）基本误差要求。

本产品适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。

它具有测量准确，操作方便等优点。

符合GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求所需的测试设备。

本仪器贯彻 Q/YXYZ3数字接地电阻测试仪企业标准。

1.使用条件：温度： 0℃～40℃相对湿度：小于等于80％供电电源：交流：220V，允差：±10％，50Hz周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。

2.产品的特色：a.自动补偿测试线电阻和夹具接触电阻。

b.测量值自动量程转换。

c.具有过流和欠流指示及保护功能。

d.记忆测试条件。

e.被测值超过报警值时，仪器具有声光报警功能。

f.可以单次或连续测试，适合生产线作业。

g.前面板键入式软件校正。

h.可选配计算机通讯接口。

i.可选配控制接口。

3.技术参数见表1表 1测量范围（mΩ）测试电流（A）25.0~30.0 1.0~150.010.0~25.0 1.0~199.94.0~10.01.0~500 基本误差±（3％r+3d ）测试电流A 4.0~30.0 基本误差±（3％r+3d ）测试电压（交流）(V)≤6报警电阻m Ω分辨率0.1 1.0~199.9 1200~500测 试 时 间s0~99±5％注：0时为连续测试状态，即测试时间为无穷大 外形尺寸1×b ×h380 mm ×320 mm ×145 mm重量( Kg)9注1：r-读数 d-个字。

BY2571数字接地电阻测试仪
数字接地电阻测试仪电气设备的接地电阻是保证人身安全及电气设备正常工作的重要部分。

近年来由于电气试验设备的接地问题引起的设备事故时有发生，应引起注意。

产品特性：
BY2571接地电阻测试仪可测量各种接地装置的接地电阻值、对地电压值和土壤电阻率，是电力系统最常用的测试设备之一。

技术参数：
产品别名：
数字式接地电阻测试仪、接地电阻测试仪、地阻仪、接地表、接地电阻仪、接地电阻测量仪详情请见信息：/ （武汉恒新国仪科技）。

接地电阻测试仪的技术参数与适用1. 接地电阻测试仪的定义及作用接地电阻测试仪是一种用来测量接地电极或接地装置的电阻值的仪器，其主要作用是检查接地系统的连通性及电阻值，确保人身安全，防止因接地故障而导致的事故发生。

不同于其他电气测试仪器，接地电阻测试仪的测量对象为接地电极或接地装置，因此具有特殊的测量参数。

2. 测试仪的技术参数接地电阻测试仪的技术参数直接影响着其测量精度、稳定性等性能指标，因此在购买设备前需要了解其主要技术参数。

接地电阻测试仪的主要技术参数如下：2.1 测量范围接地电阻测试仪的测量范围指的是其能够测量的接地电阻值的上限值，通常为几百欧姆或几千欧姆。

如果测试仪的测量范围较小，可能无法满足我们的测试需要，因此需要注意。

2.2 测量精度接地电阻测试仪的测量精度是指其测量结果与实际值之间的误差，一般为百分比或小数。

测试仪的测量精度越高，测试结果就越准确。

2.3 分辨率分辨率是指测试仪对电阻值的测量分辨率，也就是测量结果可分辨的最小单位。

分辨率越高，测试数据就越精细。

2.4 工作电流测试仪的工作电流是指测试时产生的电流大小，一般为几毫安或几十毫安，如果测试仪产生的电流过大则可能会对被测设备造成损害，因此需要注意。

2.5 采样率采样率指的是测试仪在测量过程中对电阻值采集的速率。

采样率越高，对于快速变化的接地电阻值，测试仪也能够及时作出反应。

2.6 测试电源测试仪的测试电源通常为干电池或充电电池，不同的测试电源对测量稳定性、使用寿命等都会有不同的影响，需要选择适合自己的测试电源。

2.7 工作温度测试仪的工作温度是指其可以正常工作的环境温度范围，一般为-10℃至50℃。

如果超出了测试仪的工作温度范围，则可能会对测试结果产生影响，因此需要注意。

3. 测试仪的适用场景接地电阻测试仪主要适用于以下场景：3.1 建筑物接地系统建筑物的接地系统一般是由不同材质的接地杆通过地下连接件组成，其接地电阻值是确保建筑物人身安全的关键参数。

接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。

常见的接地电极有铜杆、钢杆和不锈钢杆等。

根据接地系统的规模和土壤特性，选择适当的电极。

3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。

确保接地电极与土壤充分接触，并使用适当的工具将电极固定。

确保电极安装牢固，以免影响测量结果。

4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。

2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。

3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。

4）将测试仪的电源线插入220VAC电源插座。

5）打开测试仪的电源开关。

6）根据需要调整测试仪的测试范围。

4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。

2）清理接地电极及测试仪器的接线夹，确保良好的接触。

3）根据测试的环境要求，选择合适的测试范围。

4）检查测试仪器的电源线和测试线是否连接正确。

4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。

2）测试仪将发送一定大小的电流到接地电极。

3）测试仪会自动测量电阻值，并在显示屏上显示结果。

4）等待测试仪稳定后，记录电阻值。

5）如果需要重复测试，可以按下“清除”按钮重新开始。

5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。
