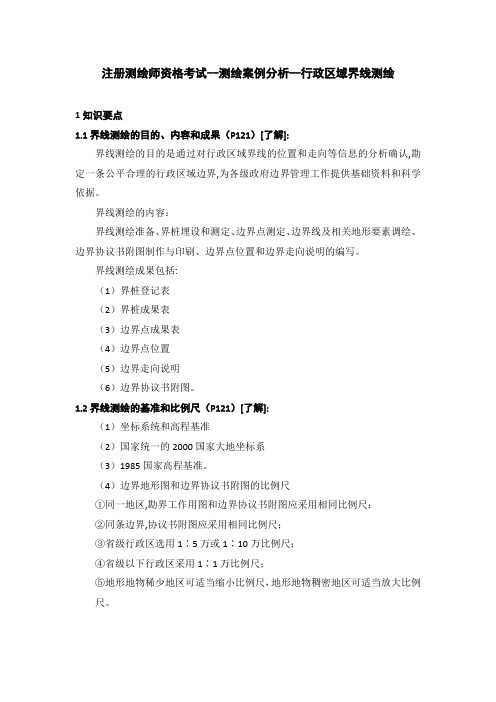

注册测绘师资格考试--测绘案例分析--行政区域界线测绘1知识要点1.1界线测绘的目的、内容和成果（P121）[了解]:界线测绘的目的是通过对行政区域界线的位置和走向等信息的分析确认,勘定一条公平合理的行政区域边界,为各级政府边界管理工作提供基础资料和科学依据。
界线测绘的内容：界线测绘准备、界桩埋设和测定、边界点测定、边界线及相关地形要素调绘、边界协议书附图制作与印刷、边界点位置和边界走向说明的编写。
界线测绘成果包括:（1）界桩登记表（2）界桩成果表（3）边界点成果表（4）边界点位置（5）边界走向说明（6）边界协议书附图。
1.2界线测绘的基准和比例尺（P121）[了解]:（1）坐标系统和高程基准（2）国家统一的2000国家大地坐标系（3）1985国家高程基准。
（4）边界地形图和边界协议书附图的比例尺①同一地区,勘界工作用图和边界协议书附图应采用相同比例尺；②同条边界,协议书附图应采用相同比例尺；③省级行政区选用1∶5万或1∶10万比例尺；④省级以下行政区采用1∶1万比例尺；⑤地形地物稀少地区可适当缩小比例尺，地形地物稠密地区可适当放大比例尺。
1.3界线测绘的精度要求（P121）[了解]:1、界桩点的精度（1）界桩点平面位置中误差不应大于相应比例尺地形图图上0.1mm。
（2）界桩点高程中误差不大于相应比例尺地形图上平地、丘陵、山地（高山地）十分之一基本等高距（特殊困难地区可放宽0.5倍中误差）。
（3）资源开发利用价值较高地区可执行地籍测绘规范中界址点精度的规定。
2、边界协议书附图的精度（1）边界协议书附图中界桩点的最大展点误差不超过相应比例尺地形图图上0.2mm，（2）补调的与确定的边界有关的地物点相对于邻近固定地物点的间距中误差不超过相应比例尺地形图图上0.5mm。
1.4边界地形图制作（P121）[了解]:（1）边界地形图指利用国家最新的1∶5000、1∶1万、1∶5万、1∶10万地形图或数字地形图来制作,（2）按照一定的经差、纬差自由分幅, 一般情况下同一条边界线上的图幅的经差和纬差值应一致，（3）图幅编号由１至n。
测绘案例分析（DOC）测绘案例分析第1章大地测量1 建立大地控制网的方法1）常规大地测量三角测量法：控制网构成三角形网状，观测方向需要通视。
三角网的观测量是网中的全部（或大部分）方向值。
导线测量法：选定相邻点相互通视的一系列控制点构成导线，直接测定导线的各边边长及相邻导线边之间的角度，已知一个点的坐标和一条边的方位角就可以推算出所有其他控制点的坐标。
三边测量及边角同测法：三边测量的观测量是所有三角形的边长，边角同测法是观测部分边长、部分方向。
2）卫星定位技术2.1 GPS观测基本要求最少观测卫星数4颗；采样间隔30s；观测卫星截止高度角10°；坐标和时间系统：WGS-84，UTC；观测时段及时长：B级点连续观测3个时段，每个时段长度≥23h；C级点连续观测≥2个时段，每个时段长度≥4h；D级点连续观测≥1.6个时段，每个时段长度≥1h；E级点连续观测≥1.6个时段，每个时段长度≥40min。
2.2 GPS网平差1．基线向量提取：提取基线向量，构建GPS基线向量网，遵循的原则是：选取相对独立的基线，选取的基线应构成闭合的几何图形，选取质量好的基线，选取能构成边数较少的异步环的基线向量，选取边长较短的基线向量。
2．三维无约束平差，根据无约束平差结果，判别所构成的GPS 网中是否含有粗差基线，如发现含有粗差的基线，必须进行处理，以使构网的所有基线向量均满足质量要求；调整各基线向量观测值的权数，使得它们相互匹配。
3．约束平差和联合平差：指定进行平差的基准和坐标系统；指定起算数据；检验约束条件的质量；进行平差结算。
4．质量分析和控制：（1）基线向量改正数。
根据基线向量改正数的大小，判断基线向量中是否含有粗差；（2）相邻点的中误差和相对中误差。
如果发现构成GPS网的基线向量中含有粗差，则需要采用删除含有粗差的基线重新对含有初查的基线进行结算或重测含有粗差的基线等方法加以解决；如果发现个别起算数据有质量问题，则应放弃有质量问题的起算数据。

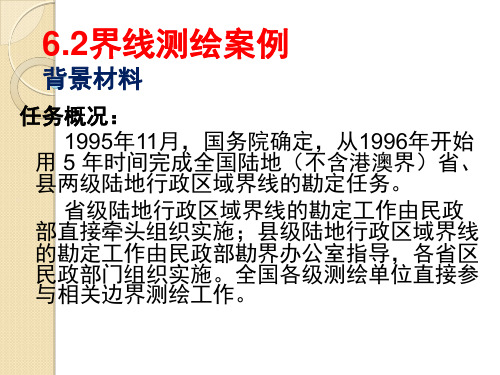

省级行政区域界线勘界测绘案例行政区域界线测绘案例§6.2背景材料6.2.1根据国务院关于“自1996年开始在全国开展勘定省、县两级行政区域界线工作”的决定和相关工作部署，在国家有关部门的组织下，a省（省简码为12）与b省（省简码为53）决定联合勘定a、b两省毗邻边界线。
根据两省勘界工作领导小组联合制定并经国务院勘界工作领导小组审批的勘界实施方案，两省开展了联合勘界工作。
通过收集资料井结合实地调查的具体情况，两省确定了边界线并标绘在边界地形图上，同时在图上确定、标出界桩位置和编号。
通过界桩埋设和测定、边界点测定、边界线及相关地形要素调绘等界线测绘工作，获得了界桩登记表、界桩成果表、边界点成果表，并编写了边界点位置和边界走向说明，制作了边界协议书附图。
图6-2-1与图6-2-2是从上述界线测绘成果中截取的一部分。
图6-2-1是a、b两省毗邻边界线上1253165号界桩的界桩登记表，图6-2-2为a、b两省边界协议书附图的局部（1253165号界桩至1253166号界桩段）。
对图6-2-2的辅助说明：边界线进入美林河后，沿河道中心线顺流下行；边界线在桃花岛东南侧约460m处上岸；1253165号界桩至1253166号界桩的长度为9.8km。
界桩登记表6-2-1 图分析要点6.2.2界线测绘的目的和任务1）界线测绘的目的1勘界线测绘的目的是通过对行政区域界线的位置和走向等信息的分析确认，定一条公平合理的行政区域边界，为各级政府边界管理工作提供基础资料和科学依据。
）界线测绘的内容2界线测绘的内容包括界线测绘准备、界桩埋设和测定、边界点测定、边界线及相关地形要素调绘、边界协议书附图制作与印刷、边界点位置和边界走向说明的编写。
）界线测绘的成果3界线测绘成果包括界桩登记表、界桩成果表、边界点成果表、边界点位置和边界走向说明、边界协议书附图。
）界线联检的工作4界线联合检查内容包应定期进行界线联合检查工作。
土地权属界线测绘分析发布时间：2023-02-02T03:31:28.492Z 来源：《城镇建设》2022年8月16期作者：莫家洛[导读] 随着时代的发展，土地的价值越来越高莫家洛封开县测量队摘要：随着时代的发展，土地的价值越来越高。
结合以往处理土地使用权问题的经验，我们可以从信息收集、业务分类、年龄判断、寻找症结、提出策略和澄清方案等方面探讨解决土地使用权的问题，加强对土地权属界线测绘的分析。
基于此，本文对土地权属界线测绘分析进行探究,具有重要意义。
关键词：土地权属；界线测绘；分析探究引言：如今，随着国家推行农村住房改革，宅基地的监管越来越严格。
然而，目前，仍有许多与宅基地有关的问题是农民无法解决的。
过去，地籍测量和标定通常在土地登记期间进行，然而城市更新涉及权利持有人的切身利益，一些旧证书大多是手绘图纸，为了澄清各方的利益，仍然需要进行标定。
在新形势下，城乡均有亟需解决的土地问题，这也是本文研究意义所在。
一、土地权属界线测绘发展概述地籍测量在中国有着悠久的历史，考古学出土的西周青铜器铭文中，有几处关于测量边界和田野印记的记载。
1934年至1946年，地籍测量面积超过12万平方公里。
1947年之后，进入20世纪80年代，开始研究和试验适合国情的地籍测量方法。
其内容一般包括：①控制测量（通常仅测量平面控制）；②实地调查（土地所有权、房地产、土地分割和编号调查）；③土地面积计算；④测绘地籍图，通过试点，在全国开展地籍调查。
由于地籍信息不断变化，如权属变化、土地类别变化、地物增减等，为了确保地籍信息的现状、一致性和系统性，有必要进行补充平差、补充测量和其他“修改地籍测量”。
[1]随着科学技术的发展，我国地籍测量的发展趋势是向多用途地籍和建立土地或地籍信息系统方向发展。
在技术方法上，采用航空摄影、遥感和电子测速仪自动记录等方法获取地面数据，经处理后输入CADastral数据库，通过人机对话进行土地登记，通过程序设计输出数字地籍，自动绘制各种地籍图。
工程测量（测绘案例分析）第一篇：工程测量(测绘案例分析)1.地形图的地形要素指什么？等高线有什么特性？地形要素包括各种地物（以比例符号、非比例符号、半比例符号表示）、地貌（以等高线表示）。
图内注记要素和图廓整饰要素。
等高线特性有：在同一条等高线上的各点的高程都相等；等高线是闭合曲线；除了陡崖和悬崖处之外，等高线既不会重合，亦不会相交；等高线与山脊线和山谷线成正交；等高线平距的大小与地面坡度大小成反比。
2.图根平面控制点测量常用哪些方法？简要叙述一种图根平面控制测量的作业流程。
图根平面控制点测量常用图根导线测量或GPS RTK测量，确定图根点坐标。
图根导线测量的作业流程：收集测区的控制点资料；现场踏勘、布点；导线测量观测；导线点坐标计算；成果整理。
3.解释两级检查、一级验收的含义。
检查验收的主要依据是技术设计书和国家有关规范。
遵循两级检查、一级验收的原则，测绘生产单位对产品质量实行过程检查和最终检查。
过程检查是在作业组自查、互查基础上由项目部进行全面检查。
最终检查是在全面检查基础上，由生产单位质检人员进行的再一次全面检查。
验收是由任务委托单位组织实施或其委托具有检验资格的机构验收。
验收包括概查和详查，概查是对样本以外的影响质量的重要质量特性和带倾向性问题的检查，详查是对样本（从批中抽取5～10%）作全面检查。
三、变形监测案例背景材料工程概况：某地铁将通过正在施工的住宅小区工地，工地地质条件差。
目前工地基坑开挖已完成，正进行工程桩施工。
住宅小区周边较大范围内地面有明显沉降。
地铁采用盾构施工，从工程桩中间穿过，两者最近距离1.7～1.8 m。
地铁施工可能引起周边土体、工程桩位移和周边地面、建筑物沉降。
基于上述考虑，在采取相关的加固工程措施的同时，应进行变形监测，确保周边建筑物安全。
变形监测实施技术方案编制依据：《建筑地基基础设计规范》、《地下铁道、轻轨交通工程测量规范》、《建筑变形测量规范》、《工程测量规范》、《国家一、二等水准测量规范》、《城市测量规范》、《建筑工程设计手册》、该工程相关图纸。
测绘案例分析测绘案例分析之建筑测量引言：测绘是一个广泛应用于建筑、交通、水利、资源环境等领域的专业技术，它通过测量和绘制地理实体的形状、位置和属性，为各种工程项目的规划、设计和施工提供必要的基础数据和支持。
本篇文章将以建筑测量为例，分析测绘在建筑领域的应用和作用。
一、案例背景某城市规划了一栋高层住宅楼的建设项目，该楼位于繁华商业区，拟建高度35层，总建筑面积约10万平方米。
在进行施工前，建筑方需要确定项目用地的边界、地形、地势等情况，以确保项目的规划与设计符合实际情况。
这就需要进行测绘工作。
二、测绘过程1. 边界测量：首先，测绘人员需要对用地的边界进行测量。
他们会根据相关法规和规定确认用地的产权边界，标示出用地的四个角点，并确定边界线的具体位置。
同时，还会检查用地的界址石等标志的位置和完好情况，确保用地边界的准确性和合法性。
2. 地形测量：经过边界测量后，测绘人员会对用地的地形和地势进行测量。
他们使用全站仪等测量仪器对地面的高程进行测量，以获取用地上的起伏和坡度。
同时，还会绘制地形图，标注地点的高程、地势等信息，为后续的规划和设计工作提供参考。
3. 拓扑测量：在完成地形测量后，建筑方需要更加详细地了解用地的现状。
这就需要进行拓扑测量，即对用地的各种地物进行测量和标示。
测绘人员会使用测绘仪器，对用地上的建筑物、道路、河流、树木等进行测量和绘制，以获取地物的位置、形状和大小等信息。
4. 建筑测量：在进行了边界、地形和拓扑等测量后，建筑方需要对具体的项目建筑进行测量。
他们会进行层高、楼间距、梁柱尺寸等的测量，以获取建筑的具体尺寸和布局。
同时，还需要测量建筑物与周围建筑、道路、管线等的距离和位置，确保项目的合理性和安全性。
三、案例分析通过对以上测绘过程的分析，我们可以看出测绘在建筑领域的重要作用和价值。
首先，边界测量保证了用地的合法性和准确性。
在项目立项前，用地的边界需要经过测绘人员的测量和确认，以确保项目的合法性。
