K01-DCS系统受电及软件恢复调试措施

01分散控制系统受电和复原调试措施分散控制系统是一种由多个控制单元组成的控制系统，这些控制单元分布在不同位置，并协同工作以实现系统的控制。

在实际应用中，分散控制系统通常需要进行受电和复原调试，以确保系统正常运行。

以下将介绍分散控制系统受电和复原调试措施。

一、受电调试措施：1.检查电源质量：在进行受电调试之前，首先需要检查电源质量，确保电源电压、频率等符合系统要求，同时检查电源线路的接地情况，以避免电气故障。

2.控制单元启动顺序：在进行受电调试时，需要按照设定的控制单元启动顺序逐个启动各个控制单元，检查其是否正常运行，以确保系统的稳定性和可靠性。

3.联调测试：在所有控制单元都启动并正常运行后，需要进行联调测试，即测试各个控制单元之间的通信功能和数据交换是否正常，以确保系统可以协同工作。

4.故障排除：如果在受电调试过程中出现故障，需要及时进行故障排除，找出故障原因并采取相应措施解决，以确保系统顺利投入运行。

5.运行稳定性测试：在受电调试完成后，需要进行一段时间的运行稳定性测试，观察系统在长时间运行中是否会出现问题，以确保系统可以长期稳定运行。

二、复原调试措施：1.系统状态保存：在进行复原调试之前，需要对系统当前的状态进行保存，包括各个控制单元的参数设置、数据配置等，以便在出现问题时可以及时恢复到之前的状态。

2.复原测试方案制定：在进行复原调试时，需要事先制定好复原测试方案，包括复原过程、复原步骤、复原条件等，以确保复原过程有序进行。

3.复原测试过程：按照事先制定的复原测试方案，逐步进行复原测试，确保系统在发生故障后能够正确地恢复到正常工作状态。

4.复原效果评估：在复原测试完成后，需要对复原效果进行评估，检查系统是否恢复正常运行，同时分析复原过程中可能出现的问题和改进方案。

5.复原记录保存：在复原调试完成后，需要保存相关的复原记录，包括复原测试过程、复原结果、复原问题和处理方法等，以便日后参考和借鉴。

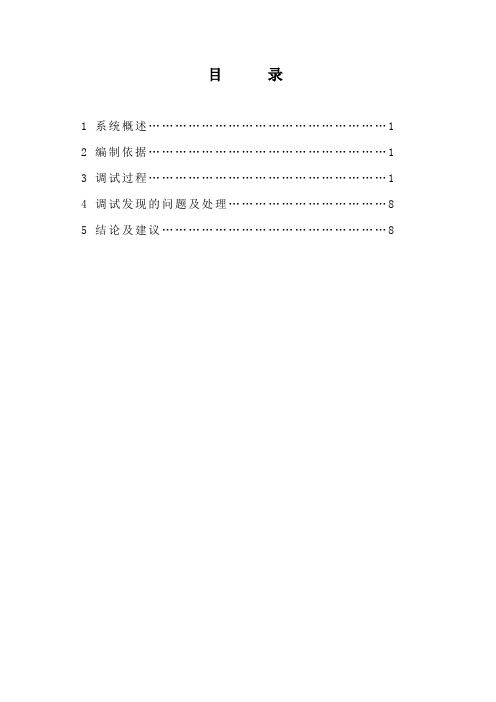

目录1 系统概述 (1)2 编制依据 (1)3 调试过程 (1)4 调试发现的问题及处理 (8)5 结论及建议 (8)1系统概述万载凯迪生物质发电厂2×12MW机组分散控制系统(DCS)采用GE能源集团新华控制工程有限公司的XDPS-400e系统。

其功能涵盖了数据采集系统(DAS)、模拟量控制系统(MCS)、锅炉炉膛安全监控系统(FSSS)、顺序控制系统(SCS)、危急遮断系统（ETS）等各项控制功能。

DCS通过高性能的工业控制网络及分散处理单元、过程I/O、人机接口和过程控制软件等完成锅炉、汽轮机及其辅助热力生产过程、发电机－变压器组及厂用电源系统的监视和控制。

2编制依据2.1《电力建设施工及验收技术规范(热工仪表及控制装置篇)》 SDJ 279-902.2《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2.3《火电工程启动调试工作规定（1996年版）》2.4《火力发电厂分散控制系统运行检修导则》 DL/T744-20012.5《火电工程调整试运质量检验及评定标准（1996年版）》2.6凯圣生物质发电厂《分散控制系统(DCS)配置说明及接线图》2.7《XDPS-400e系统手册》（新华控制工程提供）2.8《XDPS-400e运行维护手册》（新华控制工程提供）2.9《XDPS-400e控制器和驱动软件用户手册》（新华控制工程提供）2.10《XDPS-400e历史站软件用户手册》（新华控制工程提供）2.11《XDPS-400e HMI软件用户手册》（新华控制工程提供）3调试过程3.1上电前检查：上电前，必须检查整套系统的接地、电源线和各种连线是否接好，确保实现整个系统单点接地，隔离电压>1000V，各机柜与安装底座的绝缘电阻>2MΩ(用1000V的兆欧表)，确保正确无误。

3.1.1 交换机柜●交换机的电源接线正确连接。

●交换机至各站的网络连接正确，至工程师站、操作员站、历史站、GPS时钟的网络连接正确。

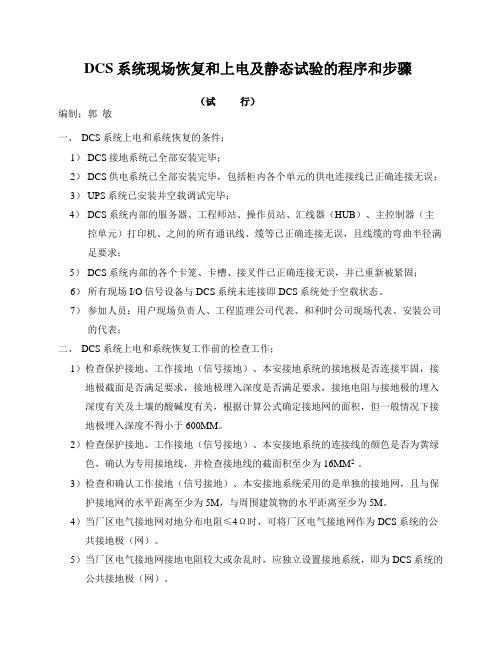

DCS系统现场恢复和上电及静态试验的程序和步骤（试行）编制；郭敏一、DCS系统上电和系统恢复的条件；1）DCS接地系统已全部安装完毕；2）DCS供电系统已全部安装完毕，包括柜内各个单元的供电连接线已正确连接无误；3）UPS系统已安装并空载调试完毕；4）DCS系统内部的服务器、工程师站、操作员站、汇线器（HUB）、主控制器（主控单元）打印机、之间的所有通讯线、缆等已正确连接无误，且线缆的弯曲半径满足要求；5）DCS系统内部的各个卡笼、卡槽、接叉件已正确连接无误，并已重新被紧固；6）所有现场I/O信号设备与DCS系统未连接即DCS系统处于空载状态。

7）参加人员：用户现场负责人、工程监理公司代表、和利时公司现场代表、安装公司的代表；二、DCS系统上电和系统恢复工作前的检查工作；1）检查保护接地、工作接地（信号接地）、本安接地系统的接地极是否连接牢固，接地极截面是否满足要求，接地极埋入深度是否满足要求，接地电阻与接地极的埋入深度有关及土壤的酸碱度有关，根据计算公式确定接地网的面积，但一般情况下接地极埋入深度不得小于600MM。

2）检查保护接地、工作接地（信号接地）、本安接地系统的连接线的颜色是否为黄绿色，确认为专用接地线，并检查接地线的截面积至少为16MM2 。

3）检查和确认工作接地（信号接地）、本安接地系统采用的是单独的接地网，且与保护接地网的水平距离至少为5M，与周围建筑物的水平距离至少为5M。

4）当厂区电气接地网对地分布电阻≤4Ω时，可将厂区电气接地网作为DCS系统的公共接地极（网）。

5）当厂区电气接地网接地电阻较大或杂乱时，应独立设置接地系统，即为DCS系统的公共接地极（网）。

6）非本安地接入的公共接地极（网）的对地分布电阻小于4欧姆；本安地的小于1欧姆。

接地总干线的线路阻抗小于0.1欧姆。

7）接地极周围15米内无避雷地的接入点，8米内无 30KW 以上的高低压用电设备外壳的接入点。

当现场无法满足该条件时，防雷保护地通过避雷器/冲击波抑制器与公共接地极的主干线相连。

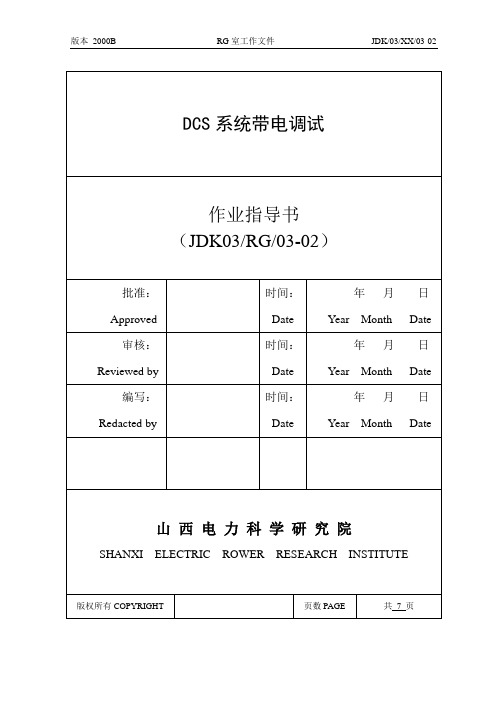

版本2000B RG室工作文件JDK/03/XX/03-02版本2000B RG室工作文件JDK/03/XX/03-02目录1 概述 ................................................................................................................. 错误！未定义书签。

2 应用范围 ........................................................................................................ 错误！未定义书签。

3 引用标准、规程、规范............................................................................. 错误！未定义书签。

4 试验条件 ........................................................................................................ 错误！未定义书签。

5 试验方法 ........................................................................................................ 错误！未定义书签。

6 安全技术措施 ............................................................................................... 错误！未定义书签。

7 组织分工 ........................................................................................................ 错误！未定义书签。

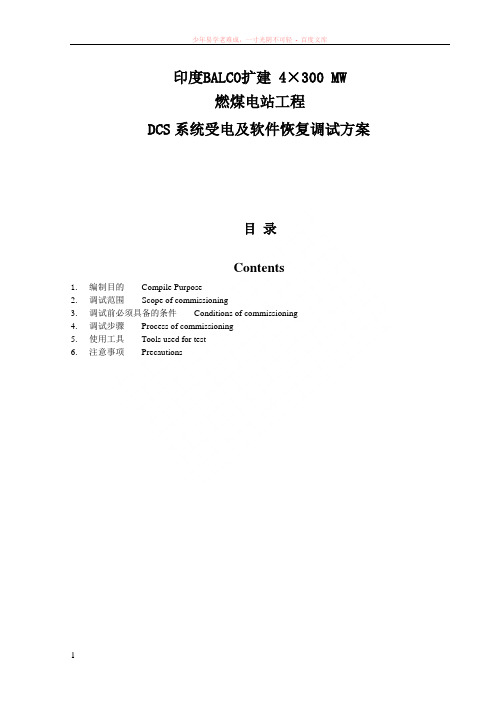

印度BALCO扩建 4×300 MW燃煤电站工程DCS系统受电及软件恢复调试方案目录Contents1.编制目的Compile Purpose2.调试范围Scope of commissioning3.调试前必须具备的条件Conditions of commissioning4.调试步骤Process of commissioning5.使用工具Tools used for test6.注意事项Precautions1.编制目的Compile Purpose为了指导及规范 DCS 带电调试工作，保证系统及设备能够安全正常投入运行，制定本措施。

The primary purpose of procedure is to guide and specify the commissioning work during energizing DCS, and make sure that the process can be put into service safely.2.调试范围Scope of commissioning2.1 DCS 配电系统的测试。

Test of DCS power distribution system.2.2 DCS 接地系统检查。

DCS grounding system testing2.3 DCS 系统双重化功能处理机冗余试验。

Redundant test of DCS processors changeover.2.4 DCS 系统通讯网路的贯通。

Connectivity of DCS network system.2.5 DCS 系统带电拷机 24－48 小时。

24－48 hours no-load operation of the energized DCS.2.6 DCS 系统软件安装DCS program download and software update2.7 本次DCS系统受电范围是所有挂接在印度BALCO发电厂 (4×300MW)#1 机组及公用系统 DCS 控制系统上的节点，具体如下：This energizing range covers all the nodes on the DCS of PLTU INDIA BALCO EXPANSION PROJECT-1200MW (4×300MW) and common system given below:DCS 工程师站 1 台DCS Engineer Workstation: 1 unitDCS 历史站1 台DCS Historical Workstation: 1 unit操作员站：4 台Operating Station: 4 units公用系统操作员站：2台Common System Operating Station: 2 unitsDCS 机柜：17 套DCS Cabinet: 17 setDCS 电源柜：2 套DCS Power Cabinet：2 set网络机柜：2 套Switch Cabinet: 1 setMFT 柜：1 套MFT Cabinet: 1 set打印机：3套Printer：3 units3.调试前必须具备的条件Conditions of commissioning3.1 土建方面：机房门窗应安装完善，地面保持平坦通畅，如有井坑孔洞，应敷设盖板或围栏。

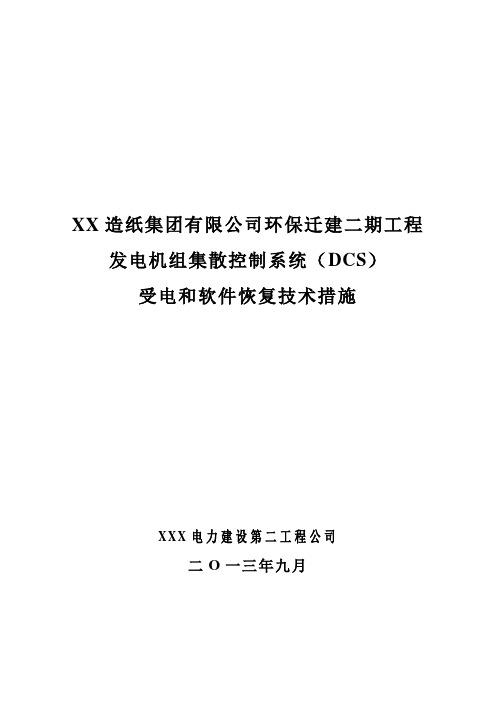

XX造纸集团有限公司环保迁建二期工程发电机组集散控制系统（DCS）受电和软件恢复技术措施XXX电力建设第二工程公司二O一三年九月报告编号：M-2011HBRD-GZRK-01起讫时间：X年X月—X年X月项目负责人：XX工作人员：XXX编写人员：XXX审核：XXX批准：XXX技术文件会签、审批记录摘要本措施依据火电工程启动调试工作规定及机组调试合同的要求，主要针对XX造纸集团有限公司环保迁建二期工程动力车间1×60MW汽轮发电机组启动调试工作提出具体方案。

依据相关规定，结合本工程具体情况，给出了发电机组集散控制系统（DCS）受电和软件恢复需要具备的条件、调试程序、注意事项等相关技术措施。

关键词：DCS；受电；软件恢复；技术措施目录一、前言 (6)二、工程及设备概况 (6)2.1 工程概况 (6)2.2热控设备 (6)三、调试措施编制依据 (7)四、组织与分工 (7)五、受电及软件恢复的范围 (8)5.1受电范围 (8)5.1.1 DAS系统、SCS系统、FSSS系统、ECS系统 (8)5.1.2 操作员站 (8)5.1.3工程师站 (8)5.2 软件恢复范围 (8)6 受电应具备的条件 (8)6.1 土建方面 (8)6.2 安装方面 (8)6.3 生产单位 (8)6.4 仪器设备 (8)7 受电过程 (9)7.1 机柜检查及配电系统 (9)7.2 配电检查 (9)7.3 环境检查 (10)7.4 卡件检查 (10)7.5 预制电缆检查 (10)7.6接地检查 (10)8 软件恢复应具备的条件 (11)9 软件恢复工作 (11)9.1 软件检查 (11)9.2 人机接口站MMI软件安装 (11)9.3 DPU系统的安装 (11)9.4 DPU数据恢复 (11)10 安全注意事项 (12)附录1 (13)附录2 (14)附录3 (15)一、前言集散控制系统（DCS）首次受电是一项极为重要的计算机系统调试工作。

DL/T5434-2009表A.4方案报审表工程名称：荆门盈德气体石化油品改造项目锅炉本体及配套附属系统安装工程编号：JMS1701-DRJT-RK-TSFA-001本表一式3份，由承包单位填写，建设单位、项目监理机构承包单位各一份。

目录1.系统概述 (4)2.编写目的 (4)3.编制依据 (4)4.DCS上电恢复应具备的条件和要求 (4)5.DCS软件恢复应具备的条件和要求 (6)6.计算机系统的上电、试运与投运 (10)7.仪器设备 (11)8.组织分工 (11)9.安全事项 (11)10.记录表格 (13)1.系统概述荆门盈德气体石化油品改造项目分散控制系统(DCS)采用浙江中控技术股份有限公司的ECS-700版本的系统；ECS-700控制系统按照可靠性原则设计，充分保证系统安全可靠。

系统所有部件支持冗余，在任何一个单元部件故障情况下系统仍然可以正常工作。

单元机组分散控制系统DCS按照功能分散和物理分散相结合的原则设计。

DCS的功能包括数据采集系统（DAS）、模拟量控制系统（MCS）、顺序控制系统（SCS）、锅炉炉膛安全监控系统（FSSS）、其控制范围涵盖了单元锅炉、电、除尘、脱硫、脱硝输煤等系统。

DCS系统柜布置分别为:锅炉A、B、C控制柜共9个、系统交换机及电源柜1个。

SIS系统控制柜共3个、公用系统柜3个，氨法脱硫控制柜2个，输煤系统控制柜3个，工程师站1台、SIS系统站1台。

2.编写目的编写本方案的目的是规范DCS系统受电及软件恢复的调试行为，确保设备、人身不受伤害，保证系统调试保质、保量、有序进行。

本方案适合于荆门盈德气体石化油品改造项目DCS系统的调试。

3.编制依据3.1《火力发电厂建设工程启动试运及验收规程》（DL/T5437-2009）3.2《电力建设施工技术规范》第四部分：热工仪表及控制装置(DL/T5190.4-2012)3.3《火力发电建设工程机组调试质量验收及评价规程》(DL/T5295-2013)3.4《火电机组启动验收性能试验导则》(电综[1998]179号)3.5《火力发电建设工程机组调试技术规范》（DL/T5294-2013版）3.6《火电机组达标投产验收规程》（DL5277-2012）3.7《防止电力生产事故的二十五项重点要求》，电力工程部分(2014年版)3.8《电力建设安全工作规程》(DL5009.1－2014版)3.9《火力发电厂分散控制系统验收测试规程》(DL/T659-2006)3.10东华工程科技股份有限公司设计图纸及设备说明书3.11浙江中控技术股份有限公司提供的技术资料4.DCS上电恢复应具备的条件和要求4.1 一般性质量要求●电子间土建、装修工程完毕，照明、通风、消防符合要求。

DCS受电范围及步骤目录1、设备系统概述2、调试过程介绍3、DCS受电范围及步骤4、调试质量5、评语6、建议7、DCS受电记录1．设备及系统概述1.1 设备概述：控制系统，XDPS V6.0系统按被控对象分主要分为：闭环控制系统(MCS)，锅炉侧顺序控制系统(SCS),FSSS，数据采集处理监视系统(DAS)等。

每台锅炉DCS共由1台操作员站、1台工程师站、3个机柜及1台打印机等设备组成，其中3个机柜包括1个DCS电源柜、2个控制柜。

1.2 DCS系统简介DCS系统主要由以下几部分组成：电源柜单元网络柜MCS系统,FSSS系统,锅炉SCS 公用系统由以下部分组成：电源柜每个XCU有两路通讯线路分别接至单元网络柜中冗余配置的网络A、网络B，实现系统各控制器之间及控制器与工程师站、操作员站等的实时数据通信；单元网络柜中的网络C实现工程师站、操作员站的系统画面同步。

XDPS V6.0系统取两路220V AC电源送入DCS电源柜：一路为UPS配电送入，另一路为厂用保安段配电送入，再由DCS电源柜输出两路冗余电源至DCS各系统控制柜及工程师站、操作员站、打印机台等设备。

2.调试过程介绍2.1调试前准备工作2.1.1收集设计图纸和设备资料。

主要包括：分散控制系统的安装使用说明书，分散控制系统的设计规范，分散控制系统的电源接线图和设备布置图，分散控制系统的I/O清单,分散控制系统逻辑组态说明书，分散控制系统的软件及硬件使用说明书2.1.2准备调试用仪器设备。

主要包括：普通万用表、高精度电压电流信号发生器、高精度频率信号发生器和频率测试仪器，高精度热偶信号发生器、高精度热阻信号发生器；验电笔、螺丝刀和制作通灯所需材料等。

2.1.3参加分散控制系统出厂调试（进行通道校验工作）。

2.2分散控制系统受电前基本条件检查2.2.1进行外观检查，确定了分散控制系统的硬件设备安装完毕，操作员站安装完毕，工程师站安装完毕，无明显损坏，控制设备具备通电条件。

DCS失电应急处置方案一、前言在现代工业生产和管理中，DCS（Distributed Control System，分布式控制系统）被广泛使用。

DCS失电会导致工厂生产停顿，影响企业业务和形象，严重的甚至会导致设备损坏，人员伤亡和环保事故。

因此，制定DCS失电应急处置方案显得非常必要和重要。

二、DCS失电原因DCS失电可能源于多种原因，例如电气故障，施工操作失误，天气因素等。

在使用DCS的过程中，需要不断强化演练和维护设备和设施，尽量减少DCS失电的发生。

三、DCS失电应急处置步骤1.紧急通知当DCS失电时，必须及时通知相关人员，包括设备维护人员、安全专家和生产经理。

应该立即对相关人员发出警报，以便他们能够采取必要的应急措施。

2.降低影响以下是降低DCS失电对设备和人员的影响的一些建议。

•隔离失电区域：首先，应该立即隔离失电区域，尽快将未失电的设备割离开来，以便尽快恢复生产。

•切断电源：为了避免电源损坏，而导致一连串的事故，应当尽快断开电源，避免电源连锁故障。

•保护设备：如果可能，应立即停止对失力的设备或者设施提供动能，避免机器因为功率下降而运转不良或者受到扭矩过载等风险。

3.紧急恢复当紧急通知和应急措施都完成后，紧急恢复DCS系统。

•恢复电源：如果在发现DCS失电后就完全断开电源，那么需要确保电源是否安全并且没有灵异事件才可以重新连线。

当恢复电源时应该按照设备的安装顺序一个一个打开电源开关，避免因为大面积开启电源，导致变电站因负载打翻等危险。

•恢复设备运转：在确定电源没有问题后，尽快恢复设备运转。

如果设备无法正常启动，则需要进行检查和维修。

•恢复数据和系统设置：如果需要重新配置DCS系统，需要安装备份资料进行恢复。

同时要注意，数据恢复不代表一定能正常工作，系统运行还需要进一步检测和维护。

四、总结DCS失电应急处理过程中，最关键的是通知相关人员、降低影响和紧急恢复三方面。

特别是后两点，一旦失去了控制将会引发设备扭矩等异常，对设备和人员的安全都会造成不好的影响，所以DCS失电应急处置方案的建立很重要。

DCS复原通电调试方案DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业领域的自动化系统，用于监控和控制各种工业过程。

在进行DCS复原通电调试时，需要按照以下步骤进行操作：1.设备检查：首先需要检查DCS系统的相关设备，包括硬件设备和通信设备，确保它们的正常工作。

检查的内容包括设备的物理连接，设备的供电情况以及设备的状态指示灯等。

2.电源供电：将DCS系统的电源接入电源插座，并确保电源线的连接稳固可靠。

在供电之前，需要将工作站和控制模块的电源开关设置为关断状态。

接通电源后，逐个打开各个设备的电源开关。

3.确认设备连接：在通电之后，需要确认各个设备之间的连接是否正常。

通过检查设备之间的通信线路、网络连接和配置信息等，确保各个设备能够互相通信。

4.系统初始化：打开主控制台上的电脑，启动DCS系统的软件控制平台。

在启动过程中，系统会进行自检和初始化操作。

在自检和初始化完成后，系统会显示出相应的启动界面。

5.自动配置：在启动界面上，通过点击相应的按钮进入DCS系统的自动配置界面。

在自动配置界面中，可以对各个设备进行自动识别和配置。

根据系统的提示和要求，逐个配置各个设备的参数和通信地址等。

6.控制模块设置：在自动配置完成之后，需要对控制模块进行进一步设置。

通过控制模块的参数调整和功能配置，实现对工业过程的监控和控制。

根据具体的要求，设置控制模块的输入输出参数、报警阈值和控制策略等。

7.系统测试：在设置完成之后，进行DCS系统的测试。

通过对各个设备和控制模块的功能进行测试，确保系统的稳定性和可靠性。

同时，还需进行各种异常情况的模拟测试，以验证系统的故障诊断和恢复能力。

8.系统调试：在测试完成之后，进行DCS系统的调试工作。

通过对各个控制参数的调整和设备功能的优化，实现对工业过程的最佳控制效果。

在调试过程中，需要对系统的响应速度、控制精度和稳定性进行评估和改进。
