自制12伏电子捕鼠器电路

电子捕鼠器的工作原理
电子捕鼠器的工作原理是利用电子电路和器件来实现捕捉老鼠的功能。

具体的工作原理如下：
1. 感应：当老鼠进入到电子捕鼠器的探测区域时，捕鼠器内的传感器会感知到老鼠的存在，启动捕鼠器的工作。

2. 诱捕：一旦启动，捕鼠器就会通过内置的诱饵或者引诱装置诱使老鼠进一步靠近或进入捕鼠器。

3. 困住：一旦老鼠进入捕鼠器，捕鼠器内部的机械装置就会迅速关闭出入口或陷阱，阻止老鼠逃脱。

4. 杀死或捕获：捕鼠器会根据不同的设计，采用电击、电击并击昏或使用其他方式来杀死或捕获老鼠，保证老鼠无法逃脱。

5. 提醒：一旦捕鼠器完成捕捉任务，会通过各种方式（例如声音、光线或者推送通知）提醒使用者进行处理，清理捕鼠器并处理老鼠。

需要注意的是，不同型号的电子捕鼠器可能具有不同的工作原理和细节设计，但以上描述列举了电子捕鼠器常见的工作原理。

心之所向，所向披靡目录摘要关键字---------------------------------------------4一、设计目的和意义--------------------------------------5二、设计方案与规划--------------------------------------5 （一）、整机单元电路设计---------------------------------5 （1）、电源电路的设计----------------------------6（2）、定时振荡电路的设计------------------------81、555时基电路的参数及各管脚功能-------------92、555时基电路的介绍-------------------------113、555时基电路部原理介绍-------------------13（3）、功放电路的设计----------------------------14（4）、闪光电路的设计----------------------------16（5）、猫叫声音电路的设计------------------------17三、整机电路及工作原理----------------------------------171、整机电路电路图----------------------------------182、整机电路的工作原理------------------------------19四、元件清单--------------------------------------------20五、组装调试--------------------------------------------211、组装与调试的方法----------------------------------212、故障检修分析--------------------------------------213、电路板焊接工艺要求--------------------------------22六、设计小结--------------------------------------------22七、参考文献--------------------------------------------22摘要随着电子技术的不断发展，应用电子正在不断地走向新时代，电子技术、电子设计、电子产品等日新月益的更新，给人们的生活带来了很大的方便。

电子灭鼠器的制作方法及原理电子灭鼠器：利用红外探测组件探测老鼠活动的电子灭鼠器，它在平时处于监控状态，一旦有老鼠进入其有效灭鼠区域内时，它会立即产生直流高压将老鼠击毙；同时，它还发出警示信号，提醒使用者及时清除死鼠。

电子灭鼠器由红外探测组件、电子开关、高频振荡电路、高压发生电路、声音告警电路及电源部分组成，电路工作原理：见图接通电源后，在有效灭鼠区域内无老鼠时，IC1的输出端（CP）输出高电平，电子开关管VT1截止，高频振荡器、声音告警电路和高压发生器均不工作。

当有老鼠进入有效灭鼠区域时，IC1发出的红外光被老鼠反射后，又被IC1接收并处理，使IC 1的输出端变为低电平，电子开关管VT1饱和导通，高频振荡器振荡工作，从IC2的3脚输出高频脉冲信号，该号经VT4放大、T2升压后，产生约15kV脉冲高压（该电压经VD6整流后得到约20kV 的直流高压）将老鼠击毙。

VTl导通的同时触发声音告警电路，驱动扬声器B发出响亮的告警尸。

IC1为主动式红外探测组件，内含编码、调制、驱动、红外发射电路及红外接收、译码、识别、解码、输出等单元电路。

高压发生电路由场效应三极管VT4、升压变压器TZ、二极管VD5与VD6等组成。

元器件选择：IC 1选用LH一4型红外探测组件；IC2选用NE555、pA555、SI555等时基集成电路。

VD1一VD4选用I N4007型硅整流二极管；VD5选用耐压值大于400V的硅阻尼二极管。

VTI选用9012或3CG12型硅PNP中功率三极管，要求电流放大系数月＞100；VT2选用9013或3DG12、3DK4型硅NPN中功率三极管，要求电流放大系数召＞100；VT3选用8550型硅PNP型三极管，要求电流放大系数口＞80; VT4选用5A，400V的单栅N沟道场效应管。

R1-R8均选用RTX一1/4W型碳膜电阻器。

红外电子灭鼠器电路引言在人们的生活中，家庭卫生一直是一个无法回避的问题。

在一个家庭里，老鼠是人们最不希望看到的客人。

传统的灭鼠方式主要是使用老鼠药和老鼠夹，但这些方法不仅有一定的安全隐患，而且容易污染环境。

近年来，随着技术的不断进步，越来越多的科技手段被运用于家庭卫生中，成为人们灭鼠的新选择。

其中，红外电子灭鼠器就是一种较为常见的方式，本篇文章将介绍与红外电子灭鼠器有关的电路设计。

红外电子灭鼠器的工作原理红外电子灭鼠器是一种无声、无害、环保的灭鼠方式。

它的工作原理是利用红外线的波长和频率与老鼠的神经系统相吻合，对老鼠进行驱赶，最终达到目的。

其主要构成部分为电源、正弦波发生器、红外发射器、音频功放和喇叭。

红外电子灭鼠器的电路设计电源电路红外电子灭鼠器的电源电路可以使用常见的5V直流电源模块，如国产AMS1117系列模块等，或者使用常见的电池供电，如干电池、锂电池等。

正弦波发生器电路红外电子灭鼠器的正弦波发生器电路可以使用集成电路LM741或LM358来实现。

正弦波输出的频率一般为20KHz。

红外发射器电路红外发射器电路是红外电子灭鼠器中的关键部分，可以使用集成电路AT89C2051来实现。

AT89C2051是一款高性能的单片机，具有可编程的IO口和1K字节的可编程闪存。

该电路中的红外发射器主要负责向老鼠发射驱鼠信号，其频率和时间可以设置。

音频功放电路红外电子灭鼠器的音频功放电路可以使用TDA2003芯片来实现。

TDA2003是一款低成本的音频功放芯片，输出功率可达12W。

该电路中的功放主要负责将正弦波发生器产生的20KHz信号转化为可听的声音。

喇叭红外电子灭鼠器中的喇叭可以使用常见的移动电话或电脑喇叭来实现。

为了达到更好的效果，建议使用质量较好的喇叭。

总结红外电子灭鼠器是一种无声、无害、环保的灭鼠方式，其工作原理是利用红外线的波长和频率与老鼠的神经系统相吻合，对老鼠进行驱赶。

本篇文章介绍了相关的电路设计，并对其主要构成部分进行了详细解析。

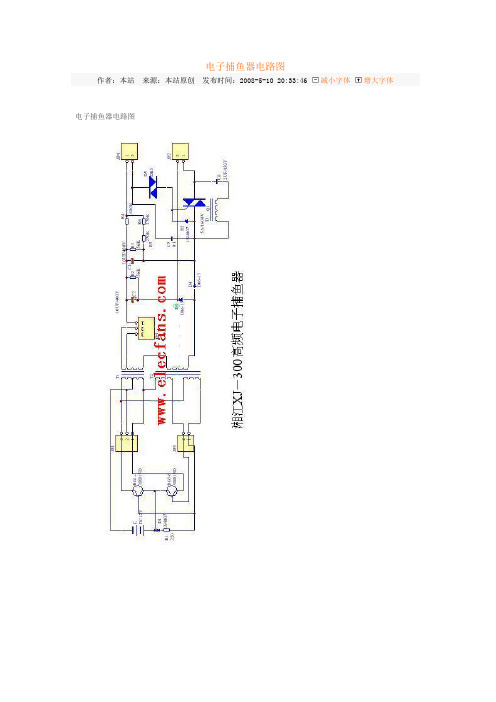

电子捕鱼器电路图作者：本站来源：本站原创发布时间：2008-5-10 20:33:46 减小字体增大字体电子捕鱼器电路图电子捕鱼器电路的工作原理：本机采用自激振荡方式，晶体管BG1-4，BG5-8和T1，T2，D1和R1组成前级高频自激振荡器。

T1次级输出高频高压脉冲经D1，D2，C1，C2组成的倍压整流电路转变为直流高压，输入到后级。

后级采用可控硅输出电路，由电容C6，可控硅Q1，双向触发二极管D5和线圈T3共同组成一低频振荡电路，它将高压直流以低频脉冲方式释放输出,图中JP4接电位器可调节后级放电频率，JP5接高低压转换开关。

调试：用100W灯泡做负载进行调试可以直观观察工作情况。

前级调试将负载接在C2的正端和C1的负端，仔细检查电路确认接线正确后触通开关（图中未绘出）灯泡应亮的发白（只为调试，不要时间太长，因这时功率管的工作电流非常大以防烧毁）如果灯泡不亮，将JP1的1和3两条接线对调即可。

后级调试：将灯泡接于输出端，检查后级接线确认无误后，触通开关灯泡应亮，调电位器灯泡应明暗有变化，变压器振荡声也会同时发生变化，粗略调试是将电位器调到低频端能看到灯有闪烁感即可，如果进行细致调试，可在前级的直流输入侧接一直流电流表，调电位器使电流能在3A-10A范围内变化即可，如电流不符合要求，可调整电阻R4的大小。

本机调试时必须接负载，否则电路不会工作。

此电路还是比较有意思的，可供参考。

12V供电的电子自控捕鱼器电路原理图捕鱼器脉冲电路图作者：本站来源：本站原创发布时间：2008-4-3 20:01:19 减小字体增大字体捕鱼器脉冲电路图调试：在输出端接1只100W的白炽灯泡，调节100KK微调电阻使灯泡最亮发白光，且有闪烁感即可。

高压捕鼠器制作方法
高压捕鼠器是一种十分便捷有效的驱除老鼠工具，与传统的捕鼠方法相比，使
用高压击发危险的电流来捕鼠，极具灵活性和节省时间特点。

因此，现在越来越多的人开始自行制作高压捕鼠器，免去了购买商品的步骤，这里就来介绍一下如何自己制作高压捕鼠器。

首先，准备一个小型陶瓷电容，它负责在电路中存储电动能，量程介于200到
1KV之间。

其次，准备一个小型继电器，它会在电路中产生高电压，且当通电时，
它会开启一个开关，以放出电流。

同时，还需要准备一个电阻体，它可以限制电流的流动，同时还能防止电路中的过载现象。

紧接着，一个电源，来为整个电路供电。

最后，准备一个木棍，用来作为捕获老鼠的部分，并在上边装上一个电极，用来放出高压电流。

在把所有部件集合在一起之后，就可以正式开始制造高压捕鼠器了。

首先，把
陶瓷电容与继电器连接起来，继电器的螺丝孔和电容的针脚连接。

接着，把电源和继电器连接，并把木棍上的电极连接到一个电阻上，在电极与电阻中间连接一条线，将其用铜线夹住，形成一条完整的电路。

最后，全部部件连接好之后，将木棍与继电器靠近，此时电流就能在木棍上释
放出去了，当老鼠碰到木棍上的电极就会受到击打，从而实现捕鼠的目的。

高压捕鼠器制作其实不难，只要注意一些技巧和少量的安全小措施，就可以很
快的制作完成一套装备完善的高压捕鼠器，以有效地驱赶老鼠。

摘要电子驱鼠器采用现代微电子技术，集成多重高科技手段，有效刺激所控制范围老鼠的神经系统和听觉系统，使其产生不适和不快而逃离现场。

2、具有低功耗，对人、畜无害，不干扰电器等特点。

使用方法使用注意事项：1、使用时请插在离地面较高的位置。

2、使用时请不要正向门窗位置，若在封闭的环境下使用效果更佳。

3、使用时请避免有物体直接阻挡,以免降低驱鼠效果。

4、需长期使用,以确保效果持续操作简介：1、插在交流220V的电源插座上，该机开始工作。

2、左边的推制开关V ARIABLE方向，对应该推制开关的蜂鸣器发出变化频率的超声波来驱鼠。

同时，红灯亮。

3、左边的推制开关置OFF方向，对应该推制开关的蜂鸣器停止发出超声波。

同时，红灯熄。

4、左边的推制开关置FIX方向，对应该推制开关的蜂鸣器发出固定频率的超声波来驱鼠，同时，红灯亮。

5、右边的推制开关功能同左边推制开关，同时绿色灯指示其功能。

6、一般连续使用3-7天后可以看到明显效果。

制作方法电子驱鼠器制作方法一电子驱鼠器由电源、振荡器和压电蜂鸣器HA等部分电路组成.利用40kHz的超声波扫频信号，某范围内产生一定强度的声压，从而达到驱鼠的目的。

该电子驱鼠器电路由电源、振荡器和压电蜂鸣器HA等部分电路组成，如图所示接通电源开关SA，交流220V电压先经T降压、VDI一VD4整流及C5滤波后，产生直流6V电压，加至IC的4脚和8脚，使振荡器工作。

T二次侧的50Hz交流信号经电容器C4、电阻器R3加至IC的5脚，控制振荡器的工作状态，使IC的3脚输出20一40kHz不断变化的扫频信号，该信号经祸合电容器C2加至蜂鸣器HA上，通过HA在某范围内产生一定强度的声压，从而达到驱鼠的目的。

元器件选择IC选用NE555、p.A555、SL555等时基集成电路。

VD1-VD4选用I N4001或1N4007型硅整流二极管。

R1-R3均选用RTX-1/8W碳膜电阻器。

C1选用CT1高频瓷介电容器；C2和C5选用CDI I-16V型的电解电容器；C3和C4选用CLl l-63V型涤纶电容器或CT4D型独石电容器。

电子捕鼠器接线方法电子捕鼠器接线方法，一般分为两个部分：电源电路和捕鼠电路。

1. 电源电路：电源电路主要用于为捕鼠器提供稳定的电压和电流。

常见的接线方法如下：(1) 首先，选择一根电源线，将其一端连接到电源正极，另一端连接到电源电路板的正极端子上。

确保电源电路板的正极端子上标有“+”符号。

(2) 然后，选择一根接地线，将其一端连接到电源接地端子上，另一端连接到电源电路板的接地端子上。

确保电源接地端子上标有地线符号。

(3) 最后，选择一根中性线，将其一端连接到电源中性端子上，另一端连接到电源电路板的中性端子上。

确保电源中性端子上标有中性线符号。

2. 捕鼠电路：捕鼠电路主要负责通过诱饵和电击器件来吸引和捕杀老鼠。

常见的接线方法如下：(1) 首先，选择一根电击线，将其一端连接到电击器件的正极上，另一端连接到捕鼠电路板上的正极端子上。

确保电击器件正极上标有“+”符号。

(2) 然后，选择一根接地线，将其一端连接到捕鼠电路板上的接地端子上，另一端连接到电击器件的接地端子上。

确保电击器件接地端子上标有地线符号。

(3) 接下来，选择一根诱饵线，将其一端连接到捕鼠电路板上的诱饵端子上，另一端附着适合老鼠吸食的诱饵物质上。

确保诱饵线与诱饵物质良好接触。

(4) 最后，选择一根中性线，将其一端连接到捕鼠电路板上的中性端子上，另一端连接到电击器件的中性端子上。

确保电击器件中性端子上标有中性线符号。

总结：电子捕鼠器的接线方法涉及电源电路和捕鼠电路两个部分。

电源电路主要用于为捕鼠器提供电源，需要连接电源线，接地线和中性线。

捕鼠电路主要负责捕鼠，需要连接电击线，接地线，诱饵线和中性线。

在接线过程中要确保正确连接各个线缆，使电子捕鼠器能够正常工作。

电子灭鼠器制作
 电子灭鼠器制作,electronic mouse killer
 本文电路中，免去了常规灭鼠电路设计的变压器，使体积大大减少，同时减少工作量，可以试下。

 本文介绍的电子灭鼠器，采用红外光反射控制电路，能在老鼠进人其有效探测范围时自动接通高压电路的工作电源，产生高压将老鼠击毙。

电路工作原理该电子灭鼠器电路由电源电路、红外控制电路和高压电路组成，如图所示。

 电路中，电源电路由电源变压器T、整流桥堆UR、滤波电容器C4、C5和三端稳压集成电路IC2组成；红外控制电路由红外发光二极管vLI、红外光敏二极管VLS、晶体管V、电阻器R1一R6、电容器C1一C3、集成电。

自制电子灭鼠器电路本文介绍的电子灭鼠器，平时电网上无高压，它不会引起老鼠的警觉，但只要鼠体一触发电网，电网便立即能上高压，瞬间将其击毙，其灭鼠效果较好。

电子灭鼠器电路图及工作原理电路见图1。

B是一只隔离、升压式变压器。

由于电网利用大地作为一个电极，为防止杀鼠时市电保安器误动作，用变压器将电路与市电隔离。

次级6V左右的低压经VD1整流、C1滤波后得到7V左右的直流电压作控制用。

高压交流电由VD2整流后得到的脉动电压作触杀电源。

单向可控硅SCR用于高压的开/关控制，SCR阴极通过LAMP接在电网上。

静态时，三极管V1因基极电路悬浮而截止，SCR亦截止，电网对地间只有很低的直流电压，因而产生电场很弱，不会使老鼠引起警觉。

当有老鼠碰到电网时，V1立即导通，将SCR触发，脉动高压通过LAMP立即加在电网上，将老鼠击毙。

与此同时，V2也饱和导通，继电器J通电吸合，电铃DL接通电源而打响，通知人员将死老鼠及时移走。

元器件选择与制作元器件清单见下表编号名称型号数量R1 电阻100K 1 R2＊电阻200Ω需调整 1 R3 电阻 5.1K 1 C1 电解电容220u 1B选用300W左右的控制变压器改制，将低压绕组拆除，另用Φ0.25mm的漆包线绕1200匝左右，在13匝处抽头作低压绕组。

J用6V的小型继电器。

制作时，所有元件装在一个电路板上。

电网可用铁丝在离地2cm高的瓷绝缘支撑物上缠绕数道形成，电路的公共端用铁钉钉入地下。

为了加强效果，可在地面泼些水。

电子灭鼠器调试1、若R1用100KΩ，V1不能饱和，可用两只9012管复合代替V1。

2、调整R2阻值，以使SCR能被可靠触发导通。

注：在原文基础上作了改动（在电网上串了一个白炽灯）。
