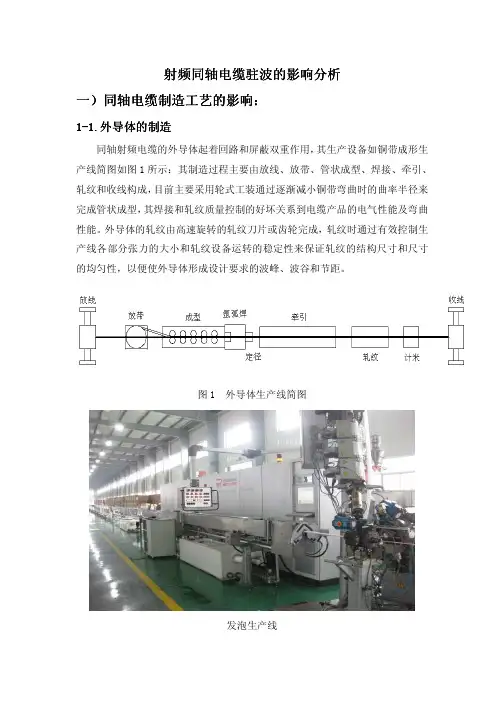

射频同轴电缆驻波的影响分析

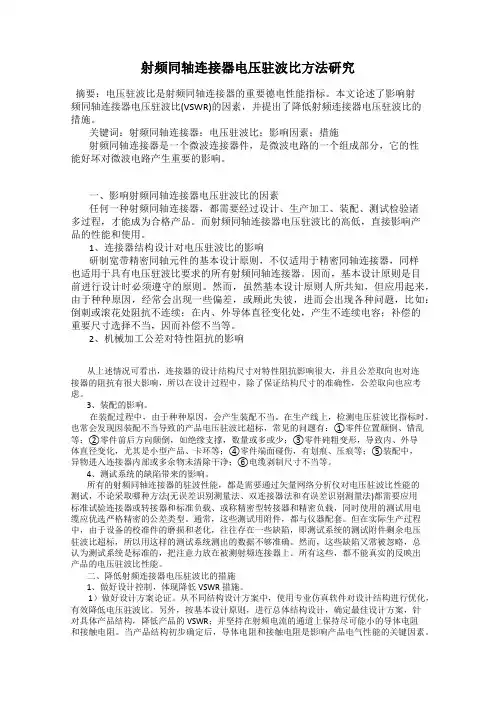

射频同轴连接器电压驻波比方法研究摘要：电压驻波比是射频同轴连接器的重要德电性能指标。

本文论述了影响射频同轴连接器电压驻波比(VSWR)的因素，并提出了降低射频连接器电压驻波比的措施。

关键词：射频同轴连接器；电压驻波比；影响因素；措施射频同轴连接器是一个微波连接器件，是微波电路的一个组成部分，它的性能好坏对微波电路产生重要的影响。

一、影响射频同轴连接器电压驻波比的因素任何一种射频同轴连接器，都需要经过设计、生产加工、装配、测试检验诸多过程，才能成为合格产品。

而射频同轴连接器电压驻波比的高低，直接影响产品的性能和使用。

1、连接器结构设计对电压驻波比的影响研制宽带精密同轴元件的基本设计原则，不仅适用于精密同轴连接器，同样也适用于具有电压驻波比要求的所有射频同轴连接器。

因而，基本设计原则是目前进行设计时必须遵守的原则。

然而，虽然基本设计原则人所共知，但应用起来，由于种种原因，经常会出现一些偏差，或顾此失彼，进而会出现各种问题，比如：倒刺或滚花处阻抗不连续；在内、外导体直径变化处，产生不连续电容；补偿的重要尺寸选择不当，因而补偿不当等。

2、机械加工公差对特性阻抗的影响从上述情况可看出，连接器的设计结构尺寸对特性阻抗影响很大，并且公差取向也对连接器的阻抗有很大影响，所以在设计过程中，除了保证结构尺寸的准确性，公差取向也应考虑。

3、装配的影响。

在装配过程中，由于种种原因，会产生装配不当。

在生产线上，检测电压驻波比指标时，也常会发现因装配不当导致的产品电压驻波比超标，常见的问题有：①零件位置颠倒、错乱等；②零件前后方向颠倒，如绝缘支撑，数量或多或少；③零件砘粗变形，导致内、外导体直径变化，尤其是小型产品、卡环等；④零件端面碰伤，有划痕、压痕等；⑤装配中，异物进入连接器内部或多余物未清除干净；⑥电缆剥制尺寸不当等。

4、测试系统的缺陷带来的影响。

所有的射频同轴连接器的驻波性能，都是需要通过矢量网络分析仪对电压驻波比性能的测试，不论采取哪种方法(无误差识别测量法、双连接器法和有误差识别测量法)都需要应用标准试验连接器或转接器和标准负载、或称精密型转接器和精密负载，同时使用的测试用电缆应优选严格精密的公差类型。

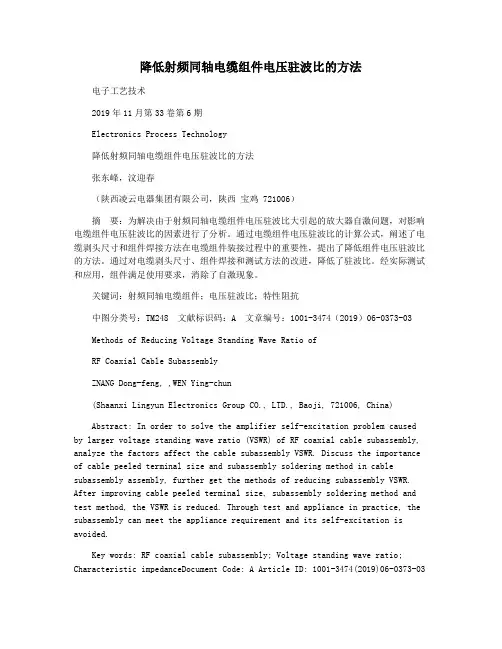

降低射频同轴电缆组件电压驻波比的方法电子工艺技术2019年11月第33卷第6期Electronics Process Technology降低射频同轴电缆组件电压驻波比的方法张东峰，汶迎春（陕西凌云电器集团有限公司，陕西宝鸡 721006）摘要：为解决由于射频同轴电缆组件电压驻波比大引起的放大器自激问题，对影响电缆组件电压驻波比的因素进行了分析。

通过电缆组件电压驻波比的计算公式，阐述了电缆剥头尺寸和组件焊接方法在电缆组件装接过程中的重要性，提出了降低组件电压驻波比的方法。

通过对电缆剥头尺寸、组件焊接和测试方法的改进，降低了驻波比。

经实际测试和应用，组件满足使用要求，消除了自激现象。

关键词：射频同轴电缆组件；电压驻波比；特性阻抗中图分类号：TM248 文献标识码：A 文章编号：1001-3474（2019）06-0373-03Methods of Reducing Voltage Standing Wave Ratio ofRF Coaxial Cable SubassemblyZNANG Dong-feng, ,WEN Ying-chun(Shaanxi Lingyun Electronics Group CO., LTD., Baoji, 721006, China)Abstract: In order to solve the amplifier self-excitation problem caused by larger voltage standing wave ratio (VSWR) of RF coaxial cable subassembly, analyze the factors affect the cable subassembly VSWR. Discuss the importance of cable peeled terminal size and subassembly soldering method in cable subassembly assembly, further get the methods of reducing subassembly VSWR. After improving cable peeled terminal size, subassembly soldering method and test method, the VSWR is reduced. Through test and appliance in practice, the subassembly can meet the appliance requirement and its self-excitation is avoided.Key words: RF coaxial cable subassembly; Voltage standing wave ratio; Characteristic impedanceDocument Code: A Article ID: 1001-3474(2019)06-0373-03随着电子产品的频率日益提高，对提供信号通路的射频同轴电缆的电压驻波比和传输损耗指标要求也越来越高，对电缆组件的加工工艺提出了更高的要求。

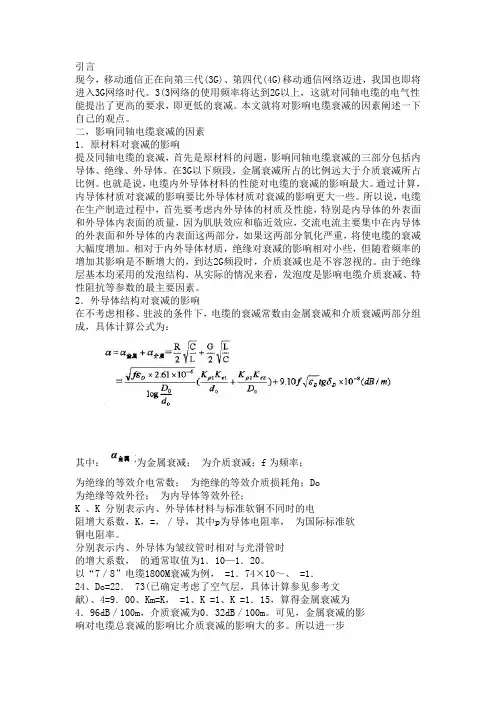

引言现今，移动通信正在向第三代(3G)、第四代(4G)移动通信网络迈进，我国也即将进入3G网络时代。

3(3网络的使用频率将达到2G以上，这就对同轴电缆的电气性能提出了更高的要求，即更低的衰减。

本文就将对影响电缆衰减的因素阐述一下自己的观点。

二，影响同轴电缆衰减的因素1．原材料对衰减的影响提及同轴电缆的衰减，首先是原材料的问题，影响同轴电缆衰减的三部分包括内导体、绝缘、外导体。

在3G以下频段，金属衰减所占的比例远大于介质衰减所占比例。

也就是说，电缆内外导体材料的性能对电缆的衰减的影响最大。

通过计算，内导体材质对衰减的影响要比外导体材质对衰减的影响更大一些。

所以说，电缆在生产制造过程中，首先要考虑内外导体的材质及性能，特别是内导体的外表面和外导体内表面的质量，因为肌肤效应和临近效应，交流电流主要集中在内导体的外表面和外导体的内表面这两部分，如果这两部分氧化严重，将使电缆的衰减大幅度增加。

相对于内外导体材质，绝缘对衰减的影响相对小些，但随着频率的增加其影响是不断增大的，到达2G频段时，介质衰减也是不容忽视的。

由于绝缘层基本均采用的发泡结构，从实际的情况来看，发泡度是影响电缆介质衰减、特性阻抗等参数的最主要因素。

2．外导体结构对衰减的影响在不考虑相移、驻波的条件下，电缆的衰减常数由金属衰减和介质衰减两部分组成，具体计算公式为：其中：为金属衰减；为介质衰减；f为频率；为绝缘的等效介电常数；为绝缘的等效介质损耗角；Do为绝缘等效外径；为内导体等效外径；K 、K 分别表示内、外导体材料与标准软铜不同时的电阻增大系数，K，=，／导，其中p为导体电阻率，为国际标准软铜电阻率。

分别表示内、外导体为皱纹管时相对与光滑管时的增大系数，的通常取值为1．10—1．20。

以“7／8”电缆1800M衰减为例， =1．74×10～、 =1．24、Do=22． 73(已确定考虑了空气层，具体计算参见参考文献)、4=9．00、Km=K， =1、K =1、K =1．15，算得金属衰减为4．96dB／100m，介质衰减为0．32dB／100m。

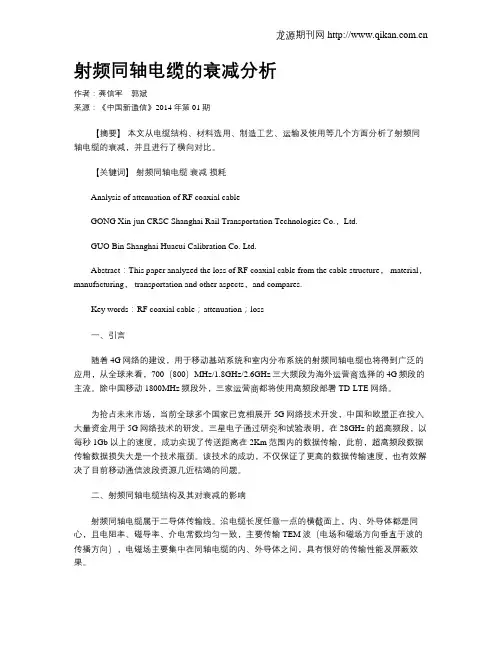

射频同轴电缆的衰减分析作者：龚信军郭斌来源：《中国新通信》2014年第01期【摘要】本文从电缆结构、材料选用、制造工艺、运输及使用等几个方面分析了射频同轴电缆的衰减，并且进行了横向对比。

【关键词】射频同轴电缆衰减损耗Analysis of attenuation of RF coaxial cableGONG Xin-jun CRSC Shanghai Rail Transportation Technologies Co.，Ltd.GUO Bin Shanghai Huacui Calibration Co. Ltd.Abstract：This paper analyzed the loss of RF coaxial cable from the cable structure， material，manufacturing， transportation and other aspects，and compares.Key words：RF coaxial cable；attenuation；loss一、引言随着4G网络的建设，用于移动基站系统和室内分布系统的射频同轴电缆也将得到广泛的应用，从全球来看，700（800）MHz/1.8GHz/2.6GHz三大频段为海外运营商选择的4G频段的主流。

除中国移动1800MHz频段外，三家运营商都将使用高频段部署TD-LTE网络。

为抢占未来市场，当前全球多个国家已竞相展开5G网络技术开发，中国和欧盟正在投入大量资金用于5G网络技术的研发。

三星电子通过研究和试验表明，在28GHz的超高频段，以每秒1Gb以上的速度，成功实现了传送距离在2Km范围内的数据传输，此前，超高频段数据传输数据损失大是一个技术瓶颈。

该技术的成功，不仅保证了更高的数据传输速度，也有效解决了目前移动通信波段资源几近枯竭的问题。

二、射频同轴电缆结构及其对衰减的影响射频同轴电缆属于二导体传输线。

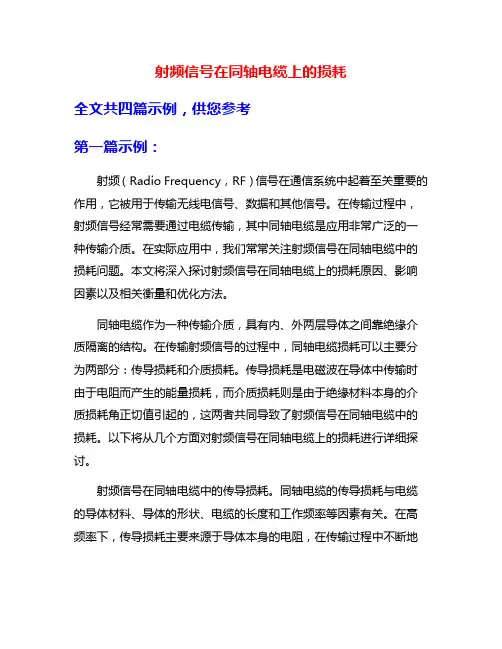

射频信号在同轴电缆上的损耗全文共四篇示例，供您参考第一篇示例：射频（Radio Frequency，RF）信号在通信系统中起着至关重要的作用，它被用于传输无线电信号、数据和其他信号。

在传输过程中，射频信号经常需要通过电缆传输，其中同轴电缆是应用非常广泛的一种传输介质。

在实际应用中，我们常常关注射频信号在同轴电缆中的损耗问题。

本文将深入探讨射频信号在同轴电缆上的损耗原因、影响因素以及相关衡量和优化方法。

同轴电缆作为一种传输介质，具有内、外两层导体之间靠绝缘介质隔离的结构。

在传输射频信号的过程中，同轴电缆损耗可以主要分为两部分：传导损耗和介质损耗。

传导损耗是电磁波在导体中传输时由于电阻而产生的能量损耗，而介质损耗则是由于绝缘材料本身的介质损耗角正切值引起的，这两者共同导致了射频信号在同轴电缆中的损耗。

以下将从几个方面对射频信号在同轴电缆上的损耗进行详细探讨。

射频信号在同轴电缆中的传导损耗。

同轴电缆的传导损耗与电缆的导体材料、导体的形状、电缆的长度和工作频率等因素有关。

在高频率下，传导损耗主要来源于导体本身的电阻，在传输过程中不断地将电能转换为热能而损失。

合理选择导体材料、增加导体直径、减小电缆长度，以及降低工作频率，都可以有效地减小传导损耗。

介质损耗也是射频信号在同轴电缆中的重要损耗因素。

介质损耗主要来自绝缘材料本身的特性，包括介电常数和介电损耗正切。

在同轴电缆中，绝缘材料的选择对介质损耗至关重要。

通常情况下，我们应尽量选择介电常数较小、介电损耗正切较小的绝缘材料，以减小射频信号的介质损耗。

信号的衰减也是射频信号在同轴电缆上的损耗问题。

衰减是信号功率在传输过程中的减小。

射频信号在同轴电缆中的衰减主要受到传导损耗和介质损耗的影响。

通常情况下，我们可以通过增加发射功率、降低工作频率或者选择质量更好的同轴电缆来降低信号的衰减。

为了准确衡量射频信号在同轴电缆中的损耗情况，我们需要了解相关的参数和度量方法。

衰减指标是衡量射频信号在同轴电缆中损耗的重要参数，衰减值表示信号在传输过程中的减小量。

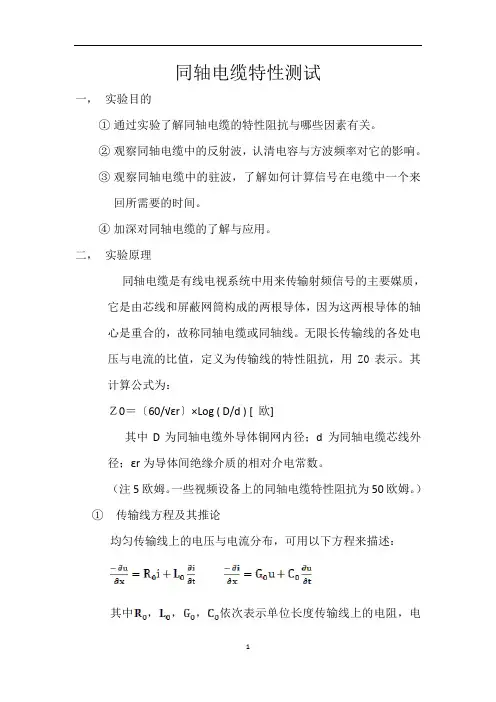

同轴电缆特性测试一，实验目的①通过实验了解同轴电缆的特性阻抗与哪些因素有关。

②观察同轴电缆中的反射波，认清电容与方波频率对它的影响。

③观察同轴电缆中的驻波，了解如何计算信号在电缆中一个来回所需要的时间。

④加深对同轴电缆的了解与应用。

二，实验原理同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

无限长传输线的各处电压与电流的比值，定义为传输线的特性阻抗，用Z0表示。

其计算公式为：Ｚ0＝〔60/√εr〕×Log ( D/d ) [ 欧]其中D为同轴电缆外导体铜网内径；d 为同轴电缆芯线外径；εr为导体间绝缘介质的相对介电常数。

（注5欧姆。

一些视频设备上的同轴电缆特性阻抗为50欧姆。

）①传输线方程及其推论均匀传输线上的电压与电流分布，可用以下方程来描述：其中，，，依次表示单位长度传输线上的电阻，电感，电导，电容。

而对于电压与电容都为正弦波且角频率为w的情形，可得公式：其中，分别是单位长度的阻抗与导抗。

消去，，得到为传输常数若记为特性阻抗。

对于无损耗的同轴电缆线，其传输常数 ,其特性阻抗②无损耗线中的波过程当传输线是有限长时且终端不匹配时，终端将发生电压波和电流波的反射。

最简单的情形为：传输线无损耗，终端短路或开路，输入为阶跃信号。

先看终端短路的情况。

当始端电压由0跃变为时，传输线中将产生电源入射波和电流入射波; “波前”所到之处，沿线电压和电流发生跃变。

入射波到达终端后立即反射，由于终端短路，该处电影必为0，这就要求电压反射波为，相应的电流反射波为。

电流的反射波方向与入射波方向是相反的，因此反射波所到之处，沿线电压为0而电流增至2。

反射波到达始端后，由于始端电压保持为，故又将产生新入射波使沿线电压又变为，而电流增至3。

如设线长L，波速为V则沿线电压将以为周期重复变化，而电流每经历时间就增加,电流最终将趋于无穷大.如果终端开路,则第一次反射时要求电流反射波为以保证终端电流为0，故电压反射波为.第一次反射波使沿线电压变为2，电流归0。

射频同轴电缆组件电压驻波比的优化吴昱姣;祝麟;唐超【摘要】在如今这样科技化日益加强的社会中，我们对于电子产品的使用日益广泛。

但为了满足人们对于电子产品使用体验的更高要求，就要求我们对于产品的各方面进行不断优化。

射频同轴电缆组件作为影响电子产品的重要部分之一，其各个方面的优化对于我们来说尤为重要，而其中电压驻波比的优化则更是重中之重。

本丈旨在通过论述电压驻波比自身特性从而分析其优化方案。

【期刊名称】《电子技术与软件工程》【年(卷),期】2015(000)017【总页数】2页(P228-229)【关键词】电压驻波比;射频同轴电缆组件;产品优化【作者】吴昱姣;祝麟;唐超【作者单位】陕西华达科技股份有限公司,陕西省西安市710054;;;【正文语种】中文【中图分类】TM248.31 前言在我们生活水平飞速提高的今天，具有代表性的电子产品对于我们生活质量的影响已经凸显了出来。

随着社会前进的脚步，电子产品也需要不断进行优化，而影响其信号质量的射频同轴电缆组件也需要我们通过技术改进而提高其性能。

在射频同轴电缆组件中，电压驻波比的性能是用来衡量其组件的阻抗性能的重要标准，如何减小电压驻波比就显得尤为迫切。

2 多方面对射频同轴电缆组件中电压驻波比的的影响射频同轴电缆组件是将射频同轴连接器与射频同轴电缆按照一定的加工工艺组合而成的。

射频同轴电缆组件主要用于连接各类信号收发设备、模块或天线、发射机，确保传输期间信号精确、低损、高效、高质的传输。

因此，射频同轴电缆组件是无线电设备中关键的电子元件，而射频同轴电缆组件最重要的电气参数是电压驻波比。

那么对于射频同轴电缆组件的电压驻波比来说，哪些方面可以影响到其性能：2.1 设计方面的影响设计方面即对整体的选择和设计，也就是对连接器和电缆的选择、设计，以及这两个部分进行连接时所运用的连接方式是否合理，这些都会对电压驻波比造成影响。

通常对于用户已经指定了的连接器类型和电缆型号的情况下，我们则只需要考虑的是关于连接器和电缆的阻抗性能是否达标合理，连接方式是否合理以及这两个部分的连接方式是否能够和其阻抗匹配性进行配合。

新型测量射频电缆特性阻抗的方法0引言特性阻抗是设计和选用电缆时首先要考虑的电气参数，最大功率传输、最小信号反射都取决于电缆的特性阻抗和系统中其它部件的匹配。

在电缆的实际应用中，特性阻抗确实是一个很重要、很实用的参数，它可以很方便地分析传输线的工作状态，因此必须尽可能精确地测量它。

射频同轴电缆的特性阻抗通常为50Ω或75Ω，其中50Ω的射频电缆应用得最多。

射频同轴电缆特性阻抗的测量可以有频域测量和时域测量两种方法。

本文从工程应用出发，介绍几种在生产中常用的阻抗测量方法，特别推荐一种更便捷、更实效的通过测量单个连接器电压驻波比测得射频电缆特性阻抗的方法。

1射频电缆阻抗的概念射频电缆作为传输线在通讯系统中应用得十分广泛。

当电磁波在射频电缆上传播时，通常存在着正向传播的入射波和反向传播的反射波。

入射波和反射波相互叠加形成驻波。

传输线上任一点的总电压与总电流之比定义为传输线该点向负载端看过去的输入阻抗。

在一般情况下，传输线的输入阻抗不仅与线长有关，而且还与频率有关。

然而，当传输线是无限长时，传输线上只有向前行进的波，叫行波。

这时，传输线上任一点的输入阻抗与线长无关，而是等于一个恒值Z 0,这个数值称为传输线的特性阻抗。

另外，当传输线终端接某一个恒定值的纯电阻负载时，其上任一点的输入阻抗也处处相等而与线长无关。

这个恒定电阻值就是传输线的特性阻抗值。

射频电缆的特性阻抗0Z 仅取决于内外导体的直径尺寸以及其间充填介质的等效介电参数，而与线长无关。

2 射频电缆阻抗的测量射频电缆的特性阻抗可以用频域法或时域法测量。

频域法一般采用矢量网络分析仪对电缆性能进行测试。

矢量网络分析仪使用带通滤波器和数字滤波器，具有很低的背景噪声，能够精确的测量电缆的特性阻抗。

频域法按测试信号的方向又可分为传输测量和反射测量两种。

2.1用矢量网络分析仪测量特性阻抗2.1.1 测试原理2.1.1.1 传输相位法传输线的特性阻抗与相位、频率及电缆总电容有如下关系： lfC Z πϕ20=（1） 式中ϕ是被测电缆试样的绝对传输相位。

射频同轴电缆组件电压驻波比的优化曹媛姝【摘要】The article analyzes the factors of RF coaxial-cable assembly＇s VSWR, then discusses the optimal methods and measures of the RF coaxial-cable assemblys VSWR and finally summarizes the methods for enhancing VSWR.%通过对影响射频同轴电缆组件电压驻波比因素进行分析，给出了如何优化射频同轴电缆组件电压驻波比的具体途径和措施，最后对提升射频同轴电缆组件电压驻波比的方法行进了总结。

【期刊名称】《物联网技术》【年(卷),期】2011(001)007【总页数】4页(P68-71)【关键词】射频;同轴电缆组件;电压驻波比;优化方法【作者】曹媛姝【作者单位】西安富士达科技股份有限公司,陕西西安710077【正文语种】中文【中图分类】TN8200 引言随着微波通信技术的迅猛发展，整机设备对射频传输元件提出了许多新的要求。

现以射频同轴电缆组件和射频同轴连接器来说，随着用户对最大限度的提升空间的利用率的更高要求，模块化、小型化的产品应运而生，而且这些新的微波元器件对提升射频信号传输质量、提升整机系统信号质量、简化整机结构起到了非常重要的作用。

经济实用或者说物美价廉是所有产品设计的基本原则，但降低成本不应以产品任何性能和牺牲产品的可靠性为代价。

这就要求产品设计师们在设计上优化结构，开拓创新，使产品在降低成本的同时，还要有利于提高产品性能，有利于提高产品的可靠性。

射频同轴电缆组件是无线电电子设备和仪表中必不可少，甚至是关键的电子元件，电压驻波比是射频同轴电缆组件的一项极其重要的电气参数。

就现有的电缆组件来说，如何减小电压驻波比一直是困扰众多设计人员的难题。

1 影响射频同轴电缆组件电压驻波比的因素射频同轴电缆组件是将射频同轴连接器与射频同轴电缆通过一定的装接方式装接在一起，共同构成的一段传输线。

射频同轴电缆的驻波比为什么在高频时比较大馈线的阻抗是75欧，这是这一种馈线的传输特性，并不是这条馈线的直流电阻。

一条导线的直流电阻同它的长度、导体直径和采用的材料有关，导体越长，电阻越大，导体越细，电阻越大。

反之电阻则越小。

在一般情况下，馈线有两种：一是扁平行馈线，它的传输特性阻抗是300欧，由于它的传输噪音比较大，现已被淘汰，二是同轴电缆，即在一根导线的外层覆盖一层一定厚度的物理发泡塑料（称为中间绝缘层），再外层是一层金属屏蔽网兼做外导体。

它的传输阻抗特性与导体的粗细、绝缘层的厚度、材料的性质和制作工艺有关，通过精确的设计，可以做到75欧正负3个欧姆。

馈线的特性阻抗与馈线的长度无关，不管馈线有多么长，它的特性阻抗都是一定的。

现行长用的馈线的特性阻抗就是75欧。

只是馈线长，它的传输损耗要大些。

国产75－5馈线在工作频率500兆周时，每百米的传输损耗是12dB。

还有一种特性阻抗为50欧的馈线，是特殊的机器设备用的，比如电视发射机，它的输出特性阻抗就是50欧，那么它使用的传输线，就是50欧的。

例如从电视发射机到它的天线部分，也是用的50欧的馈线，这个馈线很粗，在这里称为馈管。

阻抗匹配是为了使信号源和接收设备做到更好连接，使信号更好的传给接收设备，如果连接的馈线不匹配，信号就会馈线中遭受较大的损失，使传输效率降低。

一般的接收设备(如电视机)其输入特性阻抗为75Ω(不平衡式)或300Ω平衡式,半波对称振子的输出是:阻抗为75Ω平衡式,如与300Ω平衡电缆连接则只需考虑阻抗匹配就可以了,我们可利用传输线上距终端λ/4奇数倍处的等效阻抗等于传输线特性阻抗的平方除以终端负载这一特殊性质来进行阻抗匹配,这一特性的数学表达式Zin=Z0*Z0/ZL,式中Z0是传输线(匹配电缆)的特性阻抗,Zin为天线的输出阻抗,ZL为负载(接收设备的输入阻抗)阻抗,半波对称振子与300Ω平行电缆的配接计算如下:先按上式计算出所需电缆的特性阻抗,也即要实现半波对称振子与300Ω平行电缆的配接它们之间必须要插入一条λ/4长,特性阻抗为150Ω的平行电缆,为此,我们利用两条λ/4长的300Ω平行电缆并联即可,接法如图x。

[精品]射频同轴电缆衰减的影响因素分析更多专业、稀缺文档请访问——搜索此文档，访问上传用户主页～射频同轴电缆衰减的影响因素分析射频同轴电缆衰减的影响因素分析摘要:移动通信的高速发展使得射频同轴电缆的需求增加，因而分析同轴电缆的衰减因素对我们科学决策有着重要意义。

电缆的衰减表示电缆在行波状态下工作时传输功率或电压损耗程度。

本文着重分析影响射频同轴电缆衰减的因素，主要包括原材料，驻波电缆结中构和温度等。

关键词:射频同轴电缆;衰减;影响因素图分类号:TM248 文献标识码:A 1 概述衰减是射频电缆的最重要的参数之一，它反映了电磁能量沿电缆传输时的损耗大小。

电缆的衰减表示电缆在行波状态下工作时传输功率或电压损耗程度。

电缆的衰减越大，则表明信号的损耗越严重，电缆的传输效率也越差，如果电缆的总衰减等于3dB，则表明信号沿此电缆传输后电流或电压的幅度约下降30%，信号功率下降50%。

因此电缆的衰减是十分重要的指标。

特别是大长度传输时更是如此，为了降低电缆的衰减，要在经济上划出相当大的代价。

在选用电缆时不能认为衰减越低越好，而是必须将这一指标和其它因素通盘考虑，才能选得经济适用的电缆。

2 影响射频同轴电缆衰减因素概述射频电缆主要由导体、绝缘、护套以及铠装等部分组成，其中导体起着电信号的引导作用，绝缘是电信号赖以传输的媒介质，护套和铠装则对于导体和绝缘提供必要的保护，使电缆成品承受各种使用环境的作用。

因此影响射频同轴电缆的主要因素就可以归纳为三类:原材料，电缆结构和温度。

2.1 原材料 2.1.1绝缘层绝缘是射频信号传输的介质，要求其材料和结构选择能保证电缆尽可能低的损耗，而且还必须有足够的机械强度以保持内外导体处于同轴位置，射频电缆绝缘可分成实心、空气以及半空气绝缘。

绝缘对衰减的影响小些，但随着频率的增加其影响不断地增大，到达2 GHz频段时，介质衰减是不容忽视的。

由于绝缘层基本均采用发泡结构，从实际的情况来看，发泡度是影响电缆介质衰减、特性阻抗等参数的最主要因素。

浅谈对电缆线衰减和回波损耗的控制【摘要】文章主要讨论原材料、驻波比、编织对衰减的影响，回波损耗的影响及对电缆线衰减和回波损耗的控制。

【关键词】驻波比；编织；衰减；回波损耗一、引言射频电缆是传输射频范围内电磁能量的电缆，射频电缆是各种无线电通信系统及电子设备中不可缺少的元件，在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。

衰减和回波损耗是射频电缆的重要指标。

随着4G 的推广和3G的普遍应用，这对射频电缆的电气性能提出了更高的要求，在设计和生产中如何确保电缆的衰减和回波损耗这两项指标是相当重要的。

二、对电缆线衰减的影响因素1.原材料对衰减的影响射频电缆中影响衰减的原材料包括内导体、绝缘、外导体的材质。

金属衰减所占的比例远大于介质衰减所占的比例，电缆内导体材料的性能对电缆的衰减的影响最大。

由于皱肤效应和临近效应，电信号主要集中在内导体的外面表和外导体表面这两部分传播，如果这两部分氧化严重，将使电缆的衰减大大增加。

相对于内外导体的材质，绝缘对衰减的影响小些，但随着频率的增加其影响是不断增加。

由于绝缘层采用物理发泡或者聚乙烯结构，物理发泡度是电缆衰减、特性阻抗的主要因数。

2.驻波比对衰减的影响由于电缆本身的结构及产生过程中无法避免的不均匀性，电压驻波比必然存在，就出现了传输与射频电缆中的能量，一部分被反射，最终返回到发射端的现象。

这种能量的损失也就是影响电缆衰减的因数。

3.编织对衰减的影响对于编织外导体电缆，其外导体有铝塑复合屏蔽带+金属编织线构成，铝塑复合屏蔽带一版选用的是单面涂塑铝，电缆在制造过程中铝层一面紧贴绝缘层。

根据临近效应，外导体传导的电信号集中在外导体的内表面，即集中在铝塑复合屏蔽带的铝层内表面。

当频率为900MHz时，铝层厚度达到电流的5陪透射深度时，电信号将有99%以上的电信号集中在铝层中，这一透射深度可以保证电缆的传输特性。

铝塑复合屏蔽层的涂覆层为一层绝缘体，金属编织线主要作用为屏蔽作用，并不参与电信号的传输。

射频同轴电缆三阶互调的测量与生产控制2.身份证号：3301231980****0317摘要：本文分析了射频同轴电缆生产过程中无源互调的测试方法及射频同轴电缆无源互调的影响因素，对射频同轴电缆的制造过程中的预防措施有积极的指导意义。

关键词：三阶互调射频同轴电缆测试方法1、引言随着移动通信高速发展，对通信传输的要求越来越高，特别对设备及连接线的无源互调指标提出了更高的要求。

大量不同频率的信号在非线性无源器件中传输，会产生无源互调（PIM）。

通常，我们将天线、设备和连接器作为重点考虑其无源互调，但在多个频率载波信号通信的环境下，电子通信系统的复杂程度正逐步提高，近年来，随着大容量、高功率无线通信系统的不断发展和应用,而作为射频同轴电缆的无源互调指标也变得越来越重要。

其射频同轴电缆及电缆组件所产生的无源互调产物已成为主要的信号干扰源，它严重影响着正常信号的传输，并导致通信系统的性能下降。

本文分析了皱纹铜管外导体射频同轴电缆无源互调产生的原因及预防措施,对射频电缆设计、制造以选用提供一些指导意义和参考价值。

2、三阶互调的测试方法由于相较三阶互调，偶数阶互调以及高奇数阶互调均在系统频带外，对系统通信的干扰微乎其微，故此处不再赘述。

因此，对于射频同轴电缆一般只讨论三阶互调情况。

由于三阶互调产生的原因非常复杂，无源互调的产生目前还不能完全由理论计算来精确获得。

我们需要建立了无源互调测试系统来评价无源电子元器件的三阶互调。

，无源电子元器件的三阶互调测试方法主要分反向三阶互调测试与正向三阶互调测试（分别简称反射法和传输法）。

一般来说，采用反射法的测试三阶互调的指标要求会更加严格，目前，射频同轴电缆及其组件，都采用反射法的测试三阶互调，为了确保整个系统的通信质量，我国对多载波共用的电缆组件的三阶互调产物提出了较高的技术指标，即要求其≤ － 155 dBC(43dBm)。

为达到这一指标，必须对射频同轴电缆和连接器进行精细加工和严格测试。
