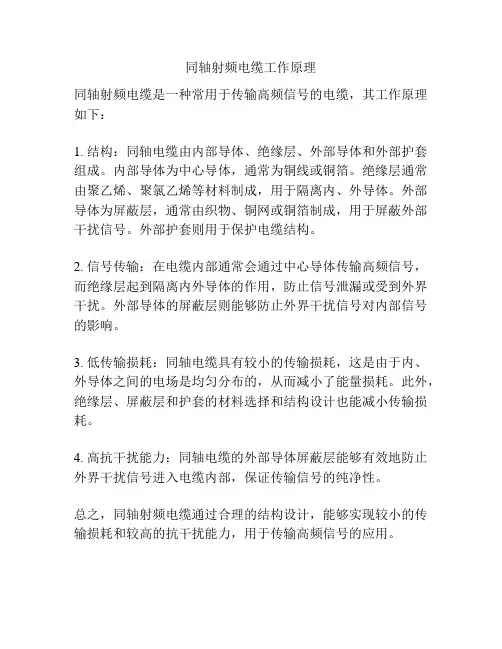

同轴射频电缆工作原理
同轴射频电缆是一种常用于传输高频信号的电缆，其工作原理如下：
1. 结构：同轴电缆由内部导体、绝缘层、外部导体和外部护套组成。
内部导体为中心导体，通常为铜线或铜箔。
绝缘层通常由聚乙烯、聚氯乙烯等材料制成，用于隔离内、外导体。
外部导体为屏蔽层，通常由织物、铜网或铜箔制成，用于屏蔽外部干扰信号。
外部护套则用于保护电缆结构。
2. 信号传输：在电缆内部通常会通过中心导体传输高频信号，而绝缘层起到隔离内外导体的作用，防止信号泄漏或受到外界干扰。
外部导体的屏蔽层则能够防止外界干扰信号对内部信号的影响。
3. 低传输损耗：同轴电缆具有较小的传输损耗，这是由于内、外导体之间的电场是均匀分布的，从而减小了能量损耗。
此外，绝缘层、屏蔽层和护套的材料选择和结构设计也能减小传输损耗。
4. 高抗干扰能力：同轴电缆的外部导体屏蔽层能够有效地防止外界干扰信号进入电缆内部，保证传输信号的纯净性。
总之，同轴射频电缆通过合理的结构设计，能够实现较小的传输损耗和较高的抗干扰能力，用于传输高频信号的应用。
同轴射频电缆阻抗计算射频同轴电缆是一种广泛应用于通信、雷达、导航等领域的传输线。
它由内导体、绝缘层、外导体和护套组成，具有低损耗、高带宽、抗干扰能力强等优点。
在射频系统中，阻抗匹配是非常重要的一个环节，因为它直接影响到信号的传输质量和系统的性能。
因此，对射频同轴电缆的阻抗计算具有重要意义。
一、射频同轴电缆的基本参数1. 内导体：射频同轴电缆的内导体通常采用铜或铝制成，其截面积和长度会影响电缆的阻抗。
2. 绝缘层：绝缘层的主要作用是防止内外导体之间的短路，同时保证射频信号的传输。
绝缘层的材料和厚度也会影响电缆的阻抗。
3. 外导体：外导体通常采用铜管或铝管制成，其直径和长度会影响电缆的阻抗。
4. 护套：护套的主要作用是保护电缆，防止外部环境对电缆的影响。
护套的材料和厚度也会影响电缆的阻抗。
二、射频同轴电缆的阻抗计算公式射频同轴电缆的阻抗计算公式为：Z = R + jX，其中Z表示阻抗，R表示电阻，X表示电抗，j表示虚数单位。
1. 电阻R的计算：电阻R主要由内导体的电阻决定，其计算公式为：R = ρL/A，其中ρ表示导体材料的电阻率，L表示内导体的长度，A表示内导体的截面积。
2. 电抗X的计算：电抗X主要由绝缘层的电容和外导体的电感决定，其计算公式为：X = 2πfL/D，其中f表示射频信号的频率，L表示外导体的长度，D表示外导体的直径。
三、射频同轴电缆阻抗计算实例假设我们要设计一根射频同轴电缆，要求其工作频率为10GHz，内导体采用铜制，截面积为1mm²，长度为1m；绝缘层采用聚乙烯材料，厚度为0.05mm；外导体采用铜管，直径为0.5mm，长度为1m；护套采用聚氨酯材料。
根据上述参数，我们可以计算出射频同轴电缆的阻抗。
1. 计算内导体的电阻：首先我们需要知道铜的电阻率ρ约为1.68×10^-8Ω·m。
代入公式R = ρL/A，得到R = 1.68×10^-8 ×1000/1 = 1.68×10^-7Ω。
射频同轴电缆选择指南
一、射频同轴电缆选择原则
射频同轴电缆是射频传输领域最主要的传输介质之一，它具有抗干扰、信号传输稳定、损耗小、安装简便等优点。
虽然同轴电缆市场上很多种，
但是有些新手在选择时可能会对其原理认识不够透彻，因此在射频同轴电
缆的选择上存在选择过度，或者选择不适合的情况。
选择射频同轴电缆应该注意以下几点：
1、根据要求的传输频带，确定电缆尺寸。
射频同轴电缆频响性会受
电缆尺寸的影响，选择电缆时应该根据传输的频带及频带的带宽确定合适
的尺寸，然后再根据其要求的灵敏度，再确定频响性的其他要求，如噪声等。
2、根据导体的材料，选择合适的射频同轴电缆。
同轴线电缆中的导
体材料一般由纯铜、混合铜、铝合金或镍铜合金等组成，不同类型的材料
在抗耐温、抗耐湿、抗耐化学等方面各有不同，一般而言，在高频领域，
电磁屏蔽性能更强的纯铜线被广泛应用，而在低频领域，电阻较低的混合
铜和铝合金线被广泛应用。
射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。
以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。
2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。
(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。
2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。
3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。
4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。
SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。
75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。
50-22射频同轴电缆技术指标要求50-22射频同轴电缆是一种广泛应用于通信网络、电视信号传输、无线电频率传输等领域的电缆。
其技术指标要求主要包括以下几个方面：1.增益稳定性：射频同轴电缆的增益稳定性是指在频率范围内，电缆传输信号经损耗后，能够保持相对稳定的信号增益。
对于50-22射频同轴电缆而言，增益稳定性要求高，可以确保信号传输的质量和可靠性。
2.阻抗匹配：阻抗匹配是指射频同轴电缆输入和输出端口之间的电气特性阻抗相匹配。
50-22射频同轴电缆要求输入和输出的阻抗匹配度高，以减小信号反射和传输损耗，提高传输效率。
3.传输损耗：传输损耗是指在信号传输过程中由于电缆中的电阻、电感、电容等元件引起的能量损失。
50-22射频同轴电缆要求在频率范围内传输损耗低，以确保信号的强度和质量。
4.平衡度：平衡度是指射频同轴电缆在传输过程中两个导线之间的电信号平衡性。
高平衡度可以减少噪声和干扰，提高信号传输的可靠性。
50-22射频同轴电缆要求具有良好的平衡度。
5.带宽：带宽是指射频同轴电缆能够传输的频率范围。
50-22射频同轴电缆要求具有较宽的带宽，可以传输更多的频率信号，满足不同应用领域的需求。
6.温度范围：温度范围是指射频同轴电缆能够正常工作的环境温度范围。
50-22射频同轴电缆要求能够在较高或较低的温度下正常工作，以满足不同环境条件下的使用需求。
通过以上几个方面的技术指标要求，可以确保50-22射频同轴电缆在通信、传输等领域中的稳定性、可靠性和传输效率。
同时，在不同应用场景中，还可以根据实际需求，进一步提高技术指标要求，以满足更高级别的信号传输需求。
射频同轴电缆的速率射频同轴电缆是一种用于传输高频信号的电缆，常见于电视、电话、无线电、雷达等领域。
它的速率是指信号在电缆中传输的速度，也被称为传输速率或数据传输速率。
本文将探讨射频同轴电缆的速率及其相关知识。
一、射频同轴电缆的速率概述射频同轴电缆的速率取决于多个因素，包括电缆的设计、材料、长度以及信号的频率。
一般情况下，射频同轴电缆的速率越高，其传输带宽也越大，能够传输更多的数据。
常见的射频同轴电缆速率有50欧姆和75欧姆两种。
二、射频同轴电缆速率的影响因素1. 电缆设计：射频同轴电缆的速率受到电缆内部构造和材料的影响。
合理的电缆设计可以降低信号损耗，提高传输速率。
2. 电缆长度：一般来说，较长的电缆会导致信号衰减，降低传输速率。
因此，在设计射频同轴电缆的时候需要考虑电缆长度对速率的影响。
3. 信号频率：射频同轴电缆的速率与信号频率密切相关。
高频信号需要更高的速率才能传输，因此在选择电缆时需要根据实际应用的信号频率来确定速率要求。
三、射频同轴电缆速率的应用射频同轴电缆的速率决定了其在不同领域的应用范围。
以下是一些常见的应用场景：1. 电视传输：射频同轴电缆广泛应用于有线电视网络中，能够传输高清晰度的视频信号，并且具有较高的速率和稳定性。
2. 电话通信：射频同轴电缆也被用于电话通信系统中，能够传输语音信号和数据信号，提供高质量的通信服务。
3. 无线电通信：在无线电通信领域，射频同轴电缆被用于连接天线和无线电设备，实现信号的传输和接收，确保通信质量和速率。
4. 雷达系统：雷达系统中需要传输高频信号，射频同轴电缆能够满足其速率要求，保证雷达系统的正常工作。
四、射频同轴电缆速率的选择与优化在选择射频同轴电缆的速率时，需要根据具体的应用需求和信号频率来确定。
同时，还需要考虑电缆的成本、可靠性和性能等因素。
对于长距离传输或高速率要求的应用场景，需要选择速率较高的电缆。
为了优化射频同轴电缆的速率，可以采取以下措施：1. 选择优质的电缆材料：优质的电缆材料能够降低信号衰减和噪声干扰，提高传输速率。
射频同轴电缆的技术参数1.频率范围：射频同轴电缆的频率范围决定了它适用的应用场景。
常见的射频同轴电缆能够覆盖几百兆赫兹到数十吉赫兹的频率范围。
2.阻抗：阻抗是射频同轴电缆中一个重要的参数，一般标准的射频同轴电缆的阻抗为50欧姆（Ω），也有75Ω的电视同轴电缆。
3.传输损耗：射频同轴电缆的传输损耗是指信号在电缆中传输过程中的能量损耗。
它与电缆中的材料、结构、频率等因素相关。
传输损耗常用单位为分贝（dB）。
4.衰减：衰减是射频同轴电缆传输过程中信号强度衰减的程度。
一般情况下，高频信号的衰减更加显著。
复杂的传输线结构及金属外屏蔽层可以减小衰减。
5.速度：射频同轴电缆中信号的传播速度决定了信号的延迟。
一般情况下，电缆中信号的传播速度为约200-300兆米/秒。
6.容量：射频同轴电缆的容量是指电缆内部存储能量的能力。
容量与电缆的电容有关，一般单位为皮法/米（pF/m）。
7.耐压：射频同轴电缆应具备一定的耐压能力，在正常工作环境下不会发生电脑闪击等危险。
8.抗干扰：射频同轴电缆应具备较好的抗干扰能力，能在高频信号传输过程中减小对外界干扰信号的感应和传导。
9.绝缘材料：射频同轴电缆的绝缘材料应具备良好的绝缘性能和耐高温性能，以防止信号在传输过程中出现串扰或关断现象。
10.外屏蔽：射频同轴电缆的外屏蔽是用来保护内部信号不受外界电磁干扰的。
常见的外屏蔽材料有铝箔屏蔽、铜网屏蔽等。
不同应用需要的射频同轴电缆具备不同的技术参数，因此在选购射频同轴电缆时需要根据具体需求选择合适的产品。
以上列举的技术参数仅为射频同轴电缆重要的几个方面，具体参数还需根据具体型号和厂商提供的产品参数进行确认。
射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。
近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。
有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。
厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。
按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。
但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。
二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。
射频同轴电缆1. 引言射频同轴电缆是一种被广泛应用于通信和电子设备中的高频传输线路。
它由内部导体、绝缘层、外部导体和保护层组成，能够有效传输高频信号，并提供较低的信号损耗。
本文将介绍射频同轴电缆的原理、结构以及应用领域。
2. 原理射频同轴电缆基于同轴结构工作，其原理可以通过以下几个方面进行解释：2.1 内部导体射频同轴电缆的内部导体通常采用铜或铝作为导电材料。
内部导体承载高频信号，其直径和导电性能对电缆的传输特性有重要影响。
2.2 绝缘层绝缘层位于内部导体和外部导体之间，常用的绝缘材料有聚乙烯、聚四氟乙烯等。
绝缘层的主要作用是隔离内外导体，防止信号泄漏或干扰。
2.3 外部导体射频同轴电缆的外部导体通常由环形金属网状结构组成，称为屏蔽层。
屏蔽层起到防止外界干扰和信号泄漏的作用，提高电缆的抗干扰性能。
2.4 保护层为了保护电缆免受机械损坏或环境影响，通常在屏蔽层外面添加一层保护层。
常见的保护层材料有聚氯乙烯、聚乙烯等。
3. 结构射频同轴电缆的结构一般分为四个部分：内部导体、绝缘层、外部导体和保护层。
各部分的材料选择和设计都会对电缆的传输性能产生影响。
3.1 内部导体射频同轴电缆的内部导体一般由铜或铝制成。
导体的直径和材料的选择会影响电缆的传输损耗和工作频率范围。
3.2 绝缘层绝缘层主要采用聚乙烯或聚四氟乙烯等材料制成，其厚度和介电常数对电缆的传输特性有重要影响。
合理设计绝缘层可以降低信号传输损耗和干扰。
3.3 外部导体射频同轴电缆的外部导体通常由屏蔽层组成，用于防止外界电磁干扰和信号泄漏。
常见的屏蔽层材料有铝箔、铜网等。
3.4 保护层保护层通常采用聚氯乙烯或聚乙烯等材料制成，用于防止电缆受到机械损坏或环境影响。
保护层的厚度和材料的选择会影响电缆的耐用性和适用环境。
4. 应用领域射频同轴电缆在各种通信和电子设备中得到广泛应用，包括但不限于以下领域：4.1 电视和广播射频同轴电缆在电视和广播传输中起到重要作用，能够提供高质量的图像和音频信号传输。
射频同轴电缆标准如下：
1. 绝缘材料：射频同轴电缆的绝缘材料通常采用丁基橡胶，这是一种具有较高机械性能和耐候性的橡胶，能够抵抗环境因素对电缆的侵蚀。
2. 导体材料：射频同轴电缆的导体通常采用铜、镀锡铜、或编织型导体。
其中，编织型导体通常用于更高端的型号产品，能够有效地降低信号干扰。
3. 标称直径：射频同轴电缆的标称直径一般在0.5～2.3mm范围以内。
在选用时，需要根据不同的传输功率需求来选择合适的线径大小。
4. 衰减标准：射频同轴电缆的衰减性能是衡量其性能的重要指标之一。
根据不同的标准，如用于电视信号传输的同轴电缆（也称为同轴电视线缆），其性能要求一般为：电视信号的传输距离应大于30米，对应75-5规格电缆在1米长度上的衰减值应小于55dB。
5. 屏蔽：射频同轴电缆通常采用屏蔽结构，以减少电磁干扰。
根据不同的应用场景和需求，屏蔽层数和结构形式会有所不同。
总之，射频同轴电缆的标准涉及绝缘材料、导体材料、标称直径、衰减标准、屏蔽等多个方面。
在实际使用中，需要根据具体的应用场景和需求来选择合适的规格和质量等级的射频同轴电缆。
同时，在使用过程中需要注意维护和保养，以确保电缆的性能和可靠性。
注意：以上信息仅供参考，如果您还有疑问，建议咨询专业人士意见。
对几种射频同轴电缆的介绍射频同轴电缆是一种用于传输高频电信号的电缆，广泛应用于通信、电视、无线传输等领域。
它由内导体、绝缘层、外导体和外护套组成。
下面就几种常见的射频同轴电缆进行介绍。
1.RG6电缆：RG6电缆是一种低损耗、低失真的同轴电缆，常用于有线电视和卫星电视系统。
它具有75欧姆的特性阻抗，能够传输高达1GHz的频率信号。
RG6电缆的内导体采用铜丝，增加了信号的传输稳定性。
绝缘层通常采用泡沫聚乙烯，提供了良好的电气性能和保护。
2.RG58电缆：RG58电缆是一种非常常见的射频同轴电缆，常用于计算机网络和通信设备的连接。
它具有50欧姆的特性阻抗，适用于频率范围在0-1GHz。
RG58电缆的内导体多为铜丝或铜合金，绝缘层通常采用聚乙烯，外导体采用铜编织屏蔽加上PVC护套。
这种结构使得RG58电缆能够传输高频信号，并且具备良好的抗干扰能力。
3.RG213电缆：RG213电缆是一种传输高功率高频信号的同轴电缆，适用于军事和无线电台系统。
它具有50欧姆的特性阻抗，频率范围在0-4GHz之间。
RG213电缆的特点是内导体由实心铜芯组成，能够提供更好的信号传输效果。
绝缘层采用PE泡沫聚乙烯，外导体为铜编织屏蔽加上PE或PVC护套。
RG213电缆的抗干扰性能更好，适用于长距离传输和高功率传输。
4.LMR400电缆：LMR400电缆是一种适用于户外应用的低损耗同轴电缆，具有50欧姆的特性阻抗。
它能够传输高达3GHz的高频信号。
LMR400电缆的内导体通常采用铜管，具有低阻抗和低损耗。
绝缘层采用泡沫聚乙烯，外导体为铜编织屏蔽及PVC或PE护套。
它具备耐候性和耐磨性，并且能够在各种恶劣环境下提供良好的信号传输质量。
总结起来，射频同轴电缆是一种用于传输高频电信号的电缆，不同类型的射频同轴电缆具有不同的特性阻抗、频率范围和适用场景。
选择正确的射频同轴电缆有助于确保良好的信号传输质量和抗干扰性能。
射频同轴电缆结构及主要技术性能1.内导体：射频同轴电缆的内导体是一根由导电材料制成的细丝或细带，通常由铜、铝或银等导电材料制成。
内导体用来传输高频信号，因此必须具有良好的导电性能。
2.绝缘层：绝缘层位于内导体外侧，是一层用于隔离内导体和外导体之间的绝缘材料。
常用的绝缘材料有聚乙烯、聚氯乙烯等。
绝缘层的主要作用是阻止高频信号的泄漏和损耗，同时保护内导体免受外界的影响。
3.外导体：外导体是一层由导电材料制成的管状结构，通常由铜或铝制成。
外导体的主要作用是形成一个屏蔽层，将外界的干扰信号引导到地，从而减少对内导体信号的干扰。
4.外绝缘层：外绝缘层是覆盖在外导体表面的一层绝缘材料，通常由聚氯乙烯、聚四氟乙烯等制成。
外绝缘层的主要作用是保护外导体免受机械损伤和环境影响。
1.频率范围：射频同轴电缆的频率范围取决于其结构和材料。
常见的射频同轴电缆可以覆盖从几百MHz到上千GHz的频率范围，满足了大多数高频应用的需求。
2.插入损耗：插入损耗是射频同轴电缆中信号输出端与输入端之间的信号损耗。
插入损耗越低，表示电缆的传输效率越高。
3.耐电压和耐电流能力：射频同轴电缆需要具有足够的耐电压和耐电流能力，以保证在高频信号传输时不出现击穿和损坏的情况。
4.屏蔽效能：射频同轴电缆的屏蔽效能表示它对外界干扰信号的屏蔽能力。
屏蔽效能越高，表示电缆对外界干扰的抑制能力越强。
5.速度传播：速度传播是指射频同轴电缆中信号传播的速度。
不同的射频同轴电缆结构和材料会导致速度传播的差异。
总之，射频同轴电缆的结构和技术性能直接影响其在高频信号传输中的表现。
合理选择合适的射频同轴电缆能够提高信号传输的质量和稳定性。
