第22讲7-3铁电体物理效应

对于逆压电效应，其应变 x与电场强度 E （V/m）的关系为： x = d E
6
压电效应与压电常数
对于正和逆压电效应，压电常数d在数值 上是相同的，
D x d X E
D, E
为矢量，
为张量 x, X
7
标量、矢量和张量
标量：与方向无关，如密度、质量、温度 等； 矢量：既有大小又有方向，如力、速度、 电场强度等； 张量：简单的说，张量概念是矢量概念和 矩阵概念的推广，标量是零阶张量，矢量是一 阶张量，矩阵（方阵）是二阶张量，而三阶张 量则好比立体矩阵，更高阶的张量用图形无法 表达。
和媒质的介电常数和导磁率
（2）色散现象
晶体的折射率与光的频率(波长)有关，这就 是色散现象 由于电子的质量比原子核的质量小得多，因此， 可以近似地把原于核看成是固定不动的。此外， 又由于电子运动的速度比光速小得多，所以电 磁波对原子的主要作用表现为电磁波的电场E 对原子中电子的作用。
32
色散现象
一. 压电效应 对于不存在对称中心的晶体，加在晶体 上的外力除了使晶体发生形变以外，同时， 还将改变晶体的极化状态，在晶体内部建立 电场，这种由于机械力的作用而使介质发生 极化的现象称为正压电效应。反之，如果把 外电场加在这种晶体上，改变其极化状态， 晶体的形状也将发生变化，这就是逆压电效 应。二者统称为压电效应。
晶体的热释电效应实际上是一种热-电耦合效 应，进一步分析热释电效应可以像压电效应 一样列出晶体的热释电方程：
T Di ij E j pi T
S pi Ei C E T T


p i 为热释电常数
24
热释电效应与弹性边界条件
如果晶体是在机械夹持状态下加热的，即晶体的 体积和外形被强制地保持不变，这时所观察到的 热释电效应为第一类热释电效应 如果晶体在机械自由状态下加热，那么晶体将因 受热膨胀而产生应变，这种应变将通过压电效应 产生电位移而叠加在第一类效应上，这种由于热 膨胀通过压电效应耦合而产生的附加热释电效应 称为第二类热释电效应 自由晶体受热时的热释电效应是第一类效应和第 二类效应之和 25
D D D x T X , E T X , E x T , E T X , E
第一部分为恒应变和恒电场下的热释电常 数，即第一类热释电常数 第二部分 e和a的乘积就是热膨胀通过压电 效应的耦合对热释电效应的贡献，即第二 类热释电常数。
38
3、电光效应
外加电场所造成的晶体折射率的变化称为电 光效应。一般情况下，电场对晶体折射率的 影响可用一个幂级数表示：
n n aE0 bE
0 2 0
式中 n 0 是外电场 E0 0 时晶体的折射率， a和b是常数
39
由电场的一次线性项 aE0 造成的折射率的 变化称为一次电光效应、线性电光效应或 普克尔（Pockels）效应。 由电场的二次平方项 造成的折射率的 变化称为二次电光效应或克尔（Kerr）效 应
晶体压电效应的示意图
4
对于有对称中心的晶体,无论有无外力 作用，晶体中的正负电荷中心总是重合在 一起的,因此不具有压电效应。 如果将一块压电晶体置于外电场中， 由于电场的作用，晶体内部正负电荷重心 发生位移，这一位移又导致晶体发生形变， 这个效应叫逆压电效应。
5
压电效应与压电常数
在压电效应中，电荷与应力是成正比例的， 用介质电位移 D（单位面积的电荷）和应力 X 表达式如下： D = d X
8
压电效应的方程式
正压电效应，根据定义可写出方程式：
D1=d11X1+d12X2+d13X3+d14X4+d15X5+d16X6 D2=d21X1+d22X2+d23X3+d24X4+d25X5+d26X6 D3=d31X1+d32X2+d33X3+d34X4+d35X5+d36X6
式中d的第一个下标代表电的方向，第二 个下标代表机械力（力或形变）方向。
15
图7-35 压电振子的阻抗特性曲线示意图
16
根据谐振理论，压电振子在最小阻抗频率 fm附近，存在一个使信号电压与电流同位相的 频率，这个频率就是压电振子的谐振频率fr， 同样在fn附近存在另一个使信号电压与电流同 位相的频率，这个频率叫压电振子的反谐振频 率fa。只有压电振子在机械损耗为零的条件下 fm=fr，fn=fa。

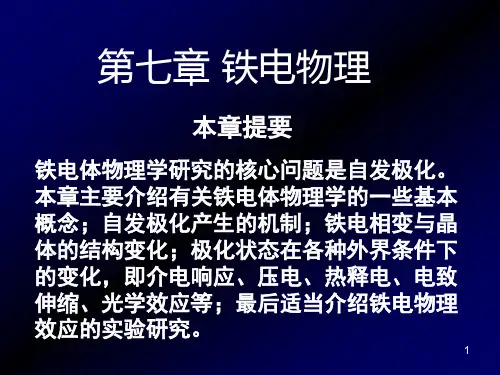

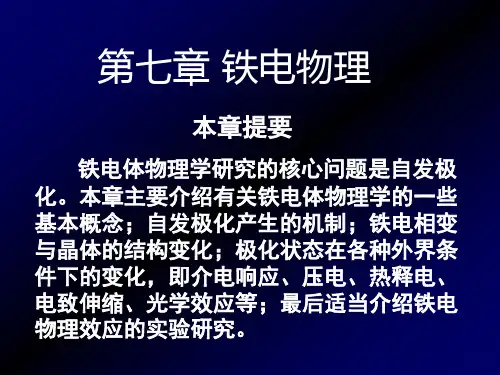

第七章 铁电物理
本章提要
铁电体物理学研究的核心问题是自发极 化。本章主要介绍有关铁电体物理学的一些 基本概念；自发极化产生的机制；铁电相变 与晶体的结构变化；极化状态在各种外界条 件下的变化，即介电响应、压电、热释电、 电致伸缩、光学效应等；最后适当介绍铁电 物理效应的实验研究。
1
7.5 铁电体物理效应
T
14
压电振子及其参数
１.谐振频率与反谐振频率
若压电振子是具有固有振动频率fr的弹性 体，当施加于压电振子上的激励信号频率等于 fr时，压电振子由于逆压电效应产生机械谐振， 这种机械谐振又借助正压电效应而输出电信号。 压电振子谐振时，输出电流达到最大值， 此时的频率为最小阻抗频率fm。当信号频率 继续增大时到fn，输出电流值达最小值，fn叫 最大阻抗频率。
• A)在氧化铝衬底上 生长的氧化锌纳米 线的扫描电子显微 镜图像。 • (B)在导电的原子力 显微镜针尖作用下， 纳米线利用压电效 应发电的示意图。 • (C)当原子力显微镜 探针扫过纳米线阵 列时，压电电荷释 放的三维电压/电流 信号图.
20
纳米孔阵列阳极氧化铝膜是在酸性溶液中由高纯 金属铝片经过电化学阳极氧化制备而成。通过改变 阳极氧化工艺参数，孔径大小可变范围为10～200 nm、孔密度可达109 ～1012 个/cm2 ，该纳米孔阵列 具有孔径大小一致、排列有序、分布均匀、呈柱状 形态等特征。 由于阳极氧化铝膜的孔径、孔密度及孔的深度都 是可控的，同时又具有较好的热稳定性和化学稳定 性，因此，纳米孔阵列阳极氧化铝膜是一种理想的 模板材料,已经在纳米材料的制备、功能材料及器件 的研发等领域中得到了广泛的应用。
26
在非均匀加热，晶体内部会出现温度和应力梯 度。应力梯度通过压电效应的耦合也将引入附 加的热释电效应，称为第三类热释电效应
27
三、电致伸缩
介质受电场作用的力
2 1 1 2 f 0 E 0 E . 2 2
28
任何电介质在外电场E 的作用下都会出现应力， 这种应力的大小与E 的二次项成线性关系，称 这种效应为电致伸缩（electro striction） 电致伸缩效应与压电效应的区别在于：前者是 二次效应，在任何电介质中均存在；而后者是 一次效应，只可能出现于没有中心对称的电介 质中。 对于压电体，在外电场作用下一次的压电效应 和二次的电致伸缩效应同时出现。一般说来， 一次效应比二次效应显著，但两者有时可以具 29 有相同的数量级。
E1 E2 ,
1 2
Pi
nijk 2
E [1 cos 21t ]
2 1
第一项相当于光学非线性效应产生的恒定 极化分量，可称为光整流； 第二项就是通过二阶光学非线性效应产生 的二次谐波分量(SHG)。
36
为了获得最高的二次谐波转换效率，要求基 频光和倍频光在晶体中的传播速率相同，即 晶体在ω和2ω下的折射率相等，否则基频光 在晶体中传播时，沿途所诱发出的倍频光将 因相位不同发生干涉作用而削弱，甚至抵消。
2
晶体是否具有压电效应，取决于晶体 构造的对称性 在晶体的32种点群中，具有对称中心 的11个点群不会有压电效应。在21种不存 在对称中心的点群中，除了432点群因为 对称性很高，压电效应退化以外，其余20 个点群都有可能产生压电效应。 晶体构造上不存在对称中心是产生压电 效应的必要条件
3
图7.23
在逆压电效应中常数d的第一下标也是“电” 的分量，而第二个下标是机械形变或应力的分 13 量。
如果同时考虑力学参量（X，x）和电学参量 （E，D）的复合作用，可用简式表示如下
D = dX= E x =SEX =dE
T
式中 是在恒定应力（或零应力）下测量出 的机械自由介电常数，SE为电短路情况下的弹 性常数
17
2.频率常数 压电元件的谐振频率与沿振动方向的长度的 乘积为一常数，称为频率常数Ni （kHz· m）。 例如陶瓷薄长片沿长度方向伸缩振动的频率 常数Ni为：Ni = frl fr =
1 2l 1 E S11
由此可见，频率常数只与材料的性质有关。 若知道材料的频率常数即可根据所要求的 18 频率来设计元件的外形尺寸。
21
22
二、热释电效应 当晶体的温度T 均匀变化时，晶体的自发极化 强度矢量 Pi 也随着发生变化。晶体的热释电效 应可用以下关系给出： i 1,2,3 dPi pi dT 其中 p i 称为热释电常数，其单位为C/m2· K 如果晶体在加热时压电轴正端产生正电荷，则规 定该晶体沿着这一轴向的热释电常数为正。大多 数晶体的自发极化随着温度的增加下降，因而热 释电常数为负值。 23
这样就可利用寻常光和异常光折射率的不同， 补偿了色散所造成的折射率变化。对于有些双 折射材料，有时还需加热来获得基频光和倍频 光之间精确的相位匹配条件。外加直流电场和 机械应力是另外两种获得相位匹配的方法。
37
许多有希望的非线性光学材料都是铁电体。 这是由于这类材料双折射的特点及双折射受 温度影响强烈的缘故
3.机电耦合系数
机电耦合系数k是综合反映压电材料性能 的参数。它表示压电材料的机械能与电能 的耦合效应，定义为：
由机械能转换的电能 k 输入的总机械能
2
或
由电能转换的机械能 k 输入的总电能
