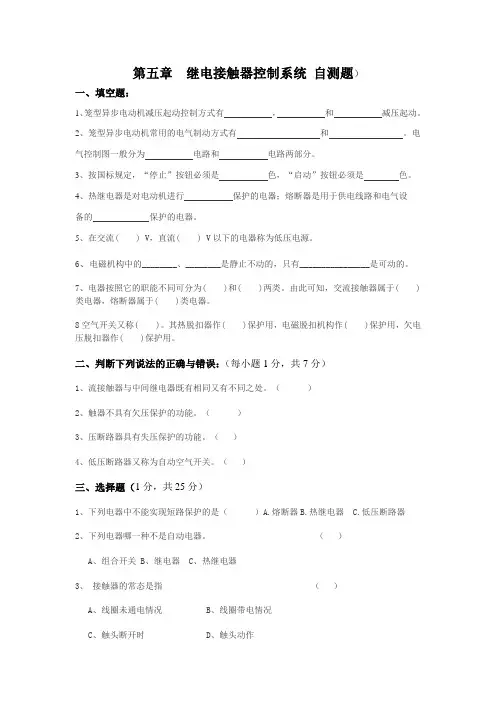

第五章继电接触器控制系统自测题）一、填空题：1、笼型异步电动机减压起动控制方式有，和减压起动。
2、笼型异步电动机常用的电气制动方式有和。
电气控制图一般分为电路和电路两部分。
3、按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
4、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
5、在交流( ) V，直流( ) V以下的电器称为低压电源。
6、电磁机构中的________、________是静止不动的，只有________________是可动的。
7、电器按照它的职能不同可分为( )和( )两类。
由此可知，交流接触器属于( )类电器，熔断器属于( )类电器。
8空气开关又称( )。
其热脱扣器作( )保护用，电磁脱扣机构作( )保护用，欠电压脱扣器作( )保护用。
二、判断下列说法的正确与错误：（每小题1分，共7分）1、流接触器与中间继电器既有相同又有不同之处。
（）2、触器不具有欠压保护的功能。
（）3、压断路器具有失压保护的功能。
（）4、低压断路器又称为自动空气开关。
（）三、选择题（1分，共25分）1、下列电器中不能实现短路保护的是（）A.熔断器B.热继电器 C.低压断路器2、下列电器哪一种不是自动电器。
（）A、组合开关B、继电器C、热继电器3、接触器的常态是指（）A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作4 、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（）A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、接触器的文字符号是（）A、KMB、KSC、KTD、KA6、中间继电器的符号为（）A．KV B．KS C．K D．KT-7.在继电器接触器控制电路中，自锁环节触点的正确连接方法是( )。
(a) 接触器的动合辅助触点与起动按钮并联(b) 接触器的动合辅助触点与起动按钮串联(c) 接触器的动断辅助触点与起动按钮并联8.在图示电路中，SB是按钮，KM是接触器，若先按动SB1，再按SB2，则( )。
一、选择题：1.直流电机运行于电动机状态时的电磁转矩是（）A.拖动转矩，靠它向外输出机械功率B.制动转矩，其方向与转动方向相反C.轴上输出的机械转矩D.轴输出的制动转矩2.有一台380/36伏的变压器，在使用时不慎将高压侧和低压侧互相接错，当低压侧加上380伏电源后，将发生什么现象？（）A.高压侧有380伏的电压输出B.高压侧没有电压输出，绕组严重过热C.高压侧有高压输出，绕组严重过热D.高压侧有高压，绕组无过热现象3.以下电器属于主令电器的是（）A.接触器B.继电器C.行程开关D.自动开关4.通电延时时间继电器，它的动作情况是（）A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作5.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）A.电动机立即停转B.电动机转速降低、温度升高C.电动机出现振动及异声6.理想双绕组变压器的变压比等于一、二次绕组的（）A.电压之比B.电动势之比C.匝数之比D.三种都对7.测定变压器的电压比应该在变压器处于______情况下进行。
（）A.空载状态B.轻载状态C.额定载荷状态D.短路状态8.要改变直流并励发电机的输出电压极性，应按______办法运行。
（）A.改变原动机的转向B.励磁绕组两端反接C.电枢绕组两端反接D.改变原动机转向同时也反接励磁绕组9.熔断器在电路中所起的作用是（）。
A.零压保护B.过载保护C.失压保护D.短路保护10.三相异步电动机在理想空载时，转差率为( )。
A.S=0B.S<SNC.S>SND.S=111.三相异步电动机在拖动恒转矩负载的运行中，减小供电电压，该电机的转速将会( )A.略有下降，但基本不变B.不受其影响C.很快降低D.短时下降后又恢复原速12.三相异步电动机机械负载加重时，其转子转速将( )。
电动机及其控制测试题(二)13. 使电动机反转的方法是电动机及其控制测试题（二）A．改变定子绕组的输入电压B．改变定子绕组的输入电流C．改变三相交流电源的相序D．改变转子绕组的具体结构卷Ⅰ 14. 升高交流电源的频率，则三相异步电动机的同步转速一、单项选择题（本大题共60个小题，每小题2分，共120分。
）A．升高B．降低C．保持不变D．以上说法都不对1. 旋转磁场的转速与15. 绕线式异步电动机转子串电阻调速属于A．电源电压成正比B．频率和磁极对数成正比A．改变转差率调速B．变极调速C．变频调速D．恒功率调速C．频率成反比，与磁极对数成正比D．频率成正比，与磁极对数成反比16. 机床控制线路中，熔断器主要用作电动机的2. 为了使三相异步电动机能采用Y－Δ降压起动，电动机在正常运行时，必须是A．短路保护B．过载保护C．零压保护D．欠压保护A．Y联结B．Δ联结C．Y／Δ联结D．Δ／Y联结17. 直流电动机的主磁场是指 3. 三相异步电动机定子绕组通入三相对称交流电后，在气隙中产生A．主磁极产生的磁场B．电枢电流产生的磁场A．旋转磁场B．脉动磁场C．恒定磁场D．永久磁场C．换向极产生的磁场D．以上三者的合成4. 三相异步电动机直接起动造成的危害主要是指18. 某三相异步电动机的p＝3，接在工频380V的三相交流电源上，则其转速为A．起动电流大，使电动机绕组烧毁B．起动时功率因数低，造成很大学浪费A．3000r／min B．1500r／min C．2950r／min D．970r／min C．起动时起动转矩较低，无法带负载起动19. 三相异步电动机在哪种状态下运行时转速最高D．起动时在线路上引起较大电压降，使同一线路上的负载无法正常工作A．空载B．额定负载C．起动瞬间D．断开电源瞬间5. 三相异步电动机起动时，定子电流与转速的关系是20. 三相异步电动机起动的必要条件是（TL为负载转矩）A．转子转速越高，定子电流越大B．转子转速越高，定子电流越小A．Tst＞Tm B．Tst＞TL C．Tst ＞TN D．Tst＜TN C．定子电流与转速无关D．定子电流与转速成正比21. 远距离输电，若输送的电功率一定，则输电线上损失的功率是6. 热继电器在三相异步电动机电路中的作用是A．与输出电压成正比B．与输出电压成反比A．欠压保护B．过载保护C．短路保护D．过压保护C．与输出电压的平方成正比D．与输出电压的平方成反比7. 熔断器在三相鼠笼式异步电动机电路中作用的正确叙述是22. 旋转磁场的转速与磁极对数有关，以四极电动机为例，交流电变化一个周期时，其磁场在空A．在电路中作过载保护B．在电路中作短路保护间旋转了C．只要电路中有继电器作保护，就不需要熔断器来保护A．2周B．4周C．0.5周D．0.25周D．电动机电路中，不需要熔断器来保护23. 对称三相四线制供电电路，若端线上的一根保险丝熔断，则保险丝两端的电压为8. 两相触电时，人体承受的电压是A．线电压B．相电压A．线电压B．相电压C．跨步电压D．线电压与相电压之和C．相电压与线电压的和D．线电压的一半9. 人体的触电方式中，最为危险的是24. 某台进口的三相异步电动机额定频率为60Hz，现工作于50Hz的交流电源上，则电动机的额A．单相触电B．两相触电C．跨步电压触电D．一样危险定转速将10. 在负载转矩确定的条件下，三相鼠笼式异步电动机的输入电压下降时，定子绕组中的电流I A．有所提高B．相应降低C．大体保持不变D．不确定25. 一台电动机需要制动平稳且能量损耗小，采用的制动方法是1会A．增大B．减小C．不变D．不确定A．反接制动B．能耗制动C．回馈制动D．电容制动11. 三相电源的线电压为380V，三相异步电动机定子绕组额定电压为220V，则应采用26. 电网电压下降10%，电动机在恒定负载下工作，稳定后的状态为A．Δ联结B．Y联结C．先Y联结，后Δ联结D．先Δ联结，A．转矩减小，转速下降，电流增大B．转矩不变，转速下降，电流增大再Y联结C．转矩减小，转速不变，电流减小D．转矩不变，转速下降，电流减小12. 电动机采用降压起动是27. 异步电动机不希望空载或轻载运行的主要原因是A．因全压起动取用电源功率太大B．为了降低起动电流A．功率因数低B．定子电流大C．转速太高有危险D．这种说C．为了增大起动转矩D．为了减小各种损耗法不对电动机及其控制测试题（二）第１页28. 只要看三相异步电动机型号中的最后一个数字，就能估算出该电动机的A．转速B．转矩C．转差率D．输出功率29. 异步电动机采用Y－Δ起动，每相定子绕组承受的电压是Δ联结全压起动时的1 C．1 D．3A．B．3330. 三相异步电动机旋转磁场的旋转方向决定于三相电源的A．相位B．相序C．频率D．相位差31. 一台三相四极异步电动机，频率为50Hz，nN＝1440r／min，则转差率为A．0.04 B．0.03 C．0.02 D．0.05 32. 在电动机的继电器、接触器控制电路中，自锁环节的功能是A．保证可靠停车B．保证起动后连续运行C．兼有点动功能D．以上说法都对33. 在三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取的措施是A．保护接零B．保护接地C．保护接零或保护接地D．保护接零和保护接地A．3倍B．1倍C．1倍D．倍334. 为避免正反转控制电路中两个接触器同时得电，线路中采取的措施是A．自锁控制B．联锁控制C．位置控制D．顺序控制48. 按复合按钮时35. 正常运转的异步电动机三相定子绕组出线端任两相与电源线对调，电动机运行状态为A．常开先闭合B．常闭先断开A．反接制动B．反转运行C．常开、常闭同时动作D．常闭动作、常开不动作C．先是反接制动，后是反转运行D．先是反转运行，后是反接制动49. 热继电器中的双金属片弯曲是由于36. 为了安全用电，机床上的照明用电电压为A．机械强度不同B．热膨胀系数不同A．220V B．380V C．36V D．50V C．温差效应D．受到外力的作用37. 两个接触器控制电路的联锁保护一般采用50. 国产小功率三相鼠笼式异步电动机的转子绕组结构最广泛采用的是A．串接对方控制电器的常开触头B．串接对方控制电器的常闭触头A．铜条结构转子B．铸铝转子C．绕线式转子D．深槽式转子C．串接自己的常开触头D．串接自己的常闭触头51. 绕线式异步电动机三相转子绕组为了串接变阻器的方便，一般采用38. 三相异步电动机工作时，与三相电源直接相连的是A．Y接法B．Δ接法C．Y－Δ接法D．均可以A．定子铁心B．定子绕组C．转子绕组D．转子铁心52. 桥式起重机在下放重物时，重物能保持一定的速度匀速下滑，而不会象自由落体一样的落下，39. 直流电动机中装设换向极的目的是为了主要是电动机此时处于A．增强主磁场B．削弱主磁场A．反接制动状态B．能耗制动状态C．抵消电枢磁场D．增强电枢磁场C．回馈制动状态D．电容制动状态40. 三相异步电动机的三相定子绕组在空间位置上应彼此相差53. 三相异步电动机起动瞬间，转差率为A．60度电角B．120度电角C．180度电角D．360度电角A ．S＝0 B．S＝1 C．S＝0.02~0.06 D．S ＞1 41. 直流电动机的电刷是为了引导电流，在实际应用中应采用54. 处于电动运行状态的电动机转子转速与同步转速的关系为A．石墨电刷B．铜质电刷C．银质电刷D．铝质电刷A．n ＞n1 B．n＜n1 C．n＝n1 D．n≥n1 42. 在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的方法是55. 分相式单相异步电动机改变转向的具体方法是A．可直接按下反转起动按钮B．可直接按下正转起动按钮A．对调两绕组之一的首末端B．同时对调两绕组的首末端C．必须先按下停止按钮，再按下反转起动按钮D．都可以C．对调电源的极性D．都不对43. 有A、B两台电动机，其额定功率和额定电压均相同，但A为四极电动机，B为六极电动机，56. 单相异步电动机受脉动磁场作用时的转向取决于电动机及其控制测试题（二）第２页则它们的额定转矩TA、TB与额定转速nA、nB的正确关系为A．TA＞TB nA＜nB B．TA＜TB nA＞nB C．TA＞TB nA＞nB D．TA＜TB nA＜nB 44. 低压开关一般为A．自动切换电器B．半自动切换电器C．非自动切换电器D．自动控制电器45. 下列说法正确的是A．有人如果接触过220V的电压而没有受到伤害，则说明220V电压对他是安全电压B．220V是照明电压，不是安全电压C．如果电器设备漏电，一定发生触电D．只要有电流流过人体，人体就有感觉46. 交流接触器中短路环的作用是A．增大铁心磁通B．减缓铁心冲击C．削弱铁心磁通D．消除铁心振动47. 异步电动机采用Y－Δ降压起动，其起动转矩是Δ接法全压起动时的A．初始转向B．电源相序C．电源电压D．电动机本身57. 一台三相异步电动机，已知数据如下：75kW、三角形接法、380V、1400转／分、η＝0.8、IQIN卷Ⅱ三、技能题（本大题共6个小题，每小题5分，共30分）1. 下图为某三相异步电动机的机座接线盒，U1U2、V1V2、W1W2分别为三相绕组，U1、V1、W1为首端，现需要把定子绕组作三角形连接，请正确连线并引出电源连接线。

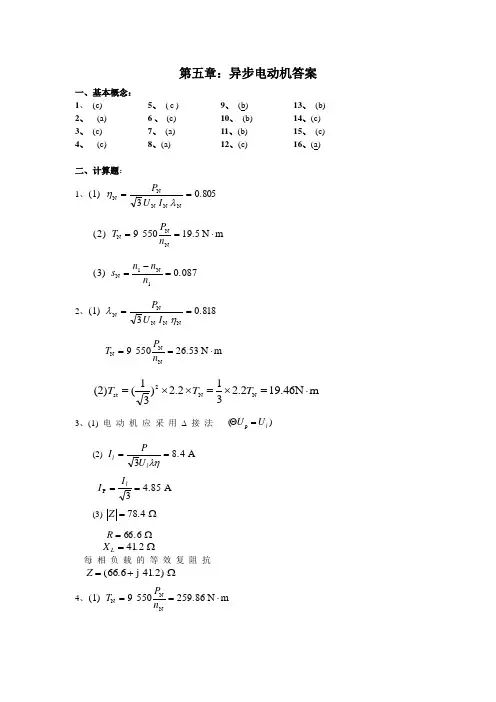

第五章：异步电动机答案一、基本概念：1、 (c)2、 (a)3、 (c)4、 (c)5、 (c )6、(c)7、 (a)8、(a)9、 (b) 10、 (b) 11、(b) 12、(c) 13、 (b) 14、(c) 15、 (c) 16、(a)二、计算题：1、().10805ηλN NN N N 3==P U I().29550195T P n N N NN m ==⋅ (N N 3008711).s n n n =-=2、().10818ληN NN N N3==P U I T Pn N N N N m ==⋅95502653.m N 46.192.2312.2)31((2)N N 2t s ⋅=⨯=⨯⨯=T T T 3、(1) 电 动 机 应 采 用 ∆ 接 法 )(p l U U =(2) I P U l l ==384λη. A I I lP 3 A ==485. (3)Z =784. ΩR =666. ΩX L =412. Ω每 相 负 载 的 等 效 复 阻 抗Z =+(.666j 41.2) Ω4、().1955025986T P n N N NN m ==⋅(2)N m s t N N T T T Y =⨯⨯=⨯=⋅()...13121312104192 负 载 T L 必 须 小 于 104.19 N ⋅m三、分析题： 一、 错 误 之 处：(1) 主 电 路 及 反 转 电 路 错，电 流 相 序 未 变；(2) 缺 短 路 保 护；(3) 控 制 电 路 应 加 FR 的 动 断 触 点；(4) KM 1 、KM 2 自 锁，互 锁 触 点 错；(5) 控 制 电 路 的 电 源 接 错；(6) KM 1 线 圈 接 错，应 接 于3、4 点 之 间；(7) SB 3 错， 应 是 停 止 按 钮。
二、 操 作 过 程：（1）、 先 按 SB 3；（2）、再 按 SB 2 。
电机与控制复习题与答案1. 交流发电机是将（）转化为电能的电机，其产生的电压及电流为交流。
A 动能B 机械能(正确答案)C 热能D 化学能2. 初级冷却介质是温度比电机某部件的温度低的（）或液体介质，它与电机的该部件相接触，并将其释放出的热量带走。
A 固体B 降温装置C 冷却装置D 气体正(正确答案)3. 负载转矩是指电动机处于静止、起动、运行或（）状态下的任意指定时刻，负载机械要求电动机轴端输出的转矩。
A 加速B 减速C 制动(正确答案)D 反转4. 堵转转矩是指电动机在额定频率、额定电压和转子在其所有角位堵住时所产生的转矩的（）测得值A 最大B 最小(正确答案)C 平均D 瞬时5. 电机从静止状态加速到工作转速的整个过程称为起动，包括通电、最初起动和（），必要时还包括与电源同步的过程。
A 励磁过程B 稳定过程C 减速过程D 加速过程正(正确答案)6. 转子串接电阻起动是指先把绕线转子电动机或同步感应电动机的转子绕组与起动电阻串接起动，然后把电阻（），使电动机作正常运行的起动方式。
A 短路(正确答案)B 断路C 并联D 接地7. 串接电动机起动是指先把电动机的（）与一台起动用电动机的定子绕组串接并通电起动，然后把起动用电动机的定子绕组短接，使电动机作正常运行的起动方式。
A 转子绕组B 定子绕组(正确答案)C 直流输入D 交流输入正8. 同步或异步电机在接近于同步转速若干分之一的低转速下出现的稳定但不正常的运行状态称之为（）。
A 跛行B 蜗行C 蠕行(正确答案)D 慢行9. 使电机产生电能并使之消耗或（），从而使电机降速的制动方式称为电制动。
A 不耗散B 不产生电能C 存储在用电器中D 反馈给电源(正确答案)10. 能耗制动是电制动方式之一，将被励磁电机从电源断开并改接为（），使电能在其电枢绕组中消耗，必要时还可消耗在外接电阻中。
A 电动机B 发电机(正确答案)C 变压器D 变频器11. 电容器制动是感应电动机的能耗制动方式之一，当电机从电源断开后，用电容器来维持励磁电流，从而使电机作（）运行A 动力输出B 功率输出C 发电机(正确答案)D 电动机12. 涡流制动是电制动方式之一，其能量转化为金属中涡流所产生的（）而消耗。
1.双速电动机属于 调速方法。
2.三相交流异步电动机的结构主要由两大部分组成： 和 。
3. 直流电机中的 作用是改善交流电机的换向性能，消除交流电机负载时换向器产生的有害火花。
4.直流电动机的调速方法：降低电枢电压调速、 和 。
5.电磁式交流接触器主要由 、 和 及其它部分组成。
6.接线时一般从电源端起，按线号顺序做，先做 ，然后做 。
7.步进电动机的作用是将输入的 信号变换成输出的 。
8.电气原理图的阅读分析遵循的原则是 、 和化整为零。
9. CA6140型车床主轴电动机M1和冷却泵电动机M2的起动顺序是 先起，后 才能起动。
10.特种变压器有 、 和 。
11.热继电器在电路中作为 保护，熔断器在电路中作为 保护。
12.电气原理图一般分为 和 两部分画出。
13.只要将三相电源中的 就可实现电动机反转。
14.直流电动机的调速方法：降低电枢电压调速、 和 。
15.熔断器保护电路时与电路 联 ，热继电器保护电路时与电路 联 。
16.CM6132卧式车床主轴电动机M1和冷却泵电动机M2的起动顺序是 先起，后 才能起动。
17.电磁式低压电器的主要组成: 、 和灭弧系统及其它部分组成。
18.同步电动机本身 起动转矩，转子 自行起动。
19.在电动机正反转控制电路中必须有 保护。
20.电动机的机械特性是指在端电压等于额定值时，励磁电流和电枢电阻不变的条件下，电动机的 和 之间的关系。
21.对电动机进行反接制动，当转子转速接近于零时，应 三相电源。
22.W X 62铣床主轴电动机1M 有三种控制，分别为： 起动， 制动和 冲动。
23.电动机的电磁转矩T 为 性质转矩，而轴上输出的机械负载转矩2T 与对应的机械损耗和附加损耗的空载转矩0T 为 性质转矩。
24.采取∆-Y 减压起动的电动机，正常运行时其定子绕组应是 联结，减压起动时的电流和起动转矩都下降为直接起动时的 倍。
25.为解决单相异步电动机不能自行起动的问题，常采用 和 两套绕组的形式。
第五章：三相异步电动机及其接触器控制一、基本概念：1、额 定 电 压 为380 /220 V 的 三 相 异 步 电 动 机，在 接 成 Y 形 和 接 成 ∆ 形 两 种 情 况 下 运 行 时，其 额 定 输 出 功 率 P Y 和 P ∆ 的 关 系 是 ( ) 。
(a) P P ∆=3Y (b) P P Y =3∆ (c) P P Y =∆2、电 动 机 的 过 载 系 数 定 义 为（ ）。
(a) T max /T N (b) T st /T N (c) T max /T st3、三 相 异 步 电 动 机 产 生 的 电 磁 转 矩 是 由 于 ( ) 。
(a) 定 子 磁 场 与 定 子 电 流 的 相 互 作 用(b) 转 子 磁 场 与 转 子 电 流 的 相 互 作 用(c) 旋 转 磁 场 与 转 子 电 流 的 相 互 作 用4、为 使 某 工 作 台 在 固 定 的 区 间 作 往 复 运 动，并 能 防 止 其 冲 出 滑 道，应 当 采 用 ( )。
(a) 点动 控 制 (b)速 度 控 制 和 终 端 保 护 (c) 行 程 控 制 和 终 端 保 护5、 关于三相异步电动机的机械特性，下列说法错误的是（ ） ( a ) 转速与电磁转矩的关系称为机械特性。
(b )转矩增加时,转速下降不多的机械特性称为硬特性。
(c )转矩增加时,转速下降多的机械特性称为硬特性。
6、关于三相异步电动机，下列说法错误的是（ ） (a) 三相异步电动机有一定的过载能力。
(b) 三相异步电动机一旦发生过载，不一定会烧坏电机。
(c) 三相异步电动机发生“堵转”现象时，就象电动机还没有接通电源时一样。
7、 在 空 载 下 运 行 的 三 相 异 步 电 动 机，如 果 断 开 一 根 电 源 线，该 电 动 机 将( )。
(a) 继 续 旋 转 (b) 反 转 (c) 停 转8、三 相 异 步 电 动 机 的 定 子 端 电 压 降 低 到 额 定 值 的 90％ 时。
其 起 动 转 矩 将 ( )。
(a) 减 小 到 额 定 值 的 81％ (b) 不 变 (c) 减 小 到 额 定 值 的 90％9、小 型 鼠 笼 式 异 步 电 动 机 常 用 的 起 动 方 式 是( )。
(a) 降 压 起 动 法 (b) 直 接 起 动 法 (c) 转 子 串 电 阻 起 动 法10、在 电 动 机 的 继 电 器 接 触 器 控 制 电 路 中，零 压 保 护 的 功 能是( )。
(a) 防 止 电 源 电 压 降 低 烧 坏 电 动 机(b) 防 止 停 电 后 再 恢 复 供 电 时 电 动 机 自 行 起 动(c) 实 现 短 路 保 护11、 在 电 动 机 的 继 电 器 接 触 器 控 制 电 路 中，热 继 电 器 的 正 确 连 接 方 法 应 当 是( )。
(a) 热 继 电 器 的 发 热 元 件 串 接 在 主 电 路 内，而 把 它 的 动 合 触 点 与 接 触 器 的 线 圈 串 联 接 在 控 制 电 路 内(b) 热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内(c) 热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内12、三相异步电动机的同步转速决定于( ) 。
(a) 电源频率(b) 磁极对数(c) 电源频率和磁极对数13、鼠笼式、绕线式异步电动机区别在于( ) 。
(a) 定子结构(b) 转子结构(c) 定子和转子的结构14、采取适当措施降低三相鼠笼式电动机的起动电流是为了( )。
(a) 防止烧坏电机(b) 防止烧断熔断丝(c) 减小起动电流所引起的电网电压波动15、三相异步电动机的旋转方向决定于( ) 。
(a) 电源电压大小(b) 电源频率高低(c) 定子电流的相序16、某三相发电机每相绕组电压为220 V，在连接成Y形时，如果误将两相绕组的未端X，Y，与另一相的首端C 连成一点( 中点)，此时电压U B C= ( )。
(a) 220 V (b) 380 V (c) 127 V二、计算题1、某三相异步电动机的额定数据如下：PN = 2.8 kW，nN= 1 370 r / min，∆/Y，220/380 V，10.9/6.3 A，λN= 0.84，f= 50 HZ，转子电压110 V，转子绕组Y形连接，转子电流17.9 A。
求：(1) 额定负载时的效率；(2) 额定转矩；(3) 额定转差率。
2、计算题：Y112M －4 型三相异步电动机，UN = 380 V，∆形接法，IN= 8.8A，PN = 4 kW，ηN= 0.845，nN= 1 440 r / min。
求：(1) 在额定工作状态下的功率因数及额定转矩；(2) 若电动机的起动转矩为额定转矩的2.2 倍时，采用Y-∆降压起动时的起动转矩。
3、计算题：一台三相异步电动机的输出功率为4 kW，功率因数λ= 0.85，效率η= 0.85，额定相电压为380 V，供电线路为三相四线制，线电压为380 V。
问：(1) 电动机应采用何种接法；(2) 求负载的线电流和相电流；(3) 求每相负载的等效复阻抗。
4、计算题：某鼠笼式异步电动机，电压为380 V，接法为∆形，额定功率为40 kW，额定转速为1 470 r / min，T st / TN = 1.2。
求：(1) 额定转矩TN；(2) 采用Y-∆起动时，负载转矩须应小于何值？三、分析题：某人设计的具有短路，过载保护的三相异步电动机正反转控制电路如下图，但结果不能实现其功能，请找出图中的错误，并用文字说明。
若用KM1控制电动机的正转，KM2控制反转，电动机从正转换成反转应如何操作？四、分析题：下图为两台鼠笼式三相异步电动机同时起停和单独起停的单向运行控制电路。
(1) 说明各文字符号所表示的元器件名称；(2) 说明QS 在电路中的作用；(3)简述同时起停的工作过程。
M 3QSFUKM1M3KMKM1FU21SB stpSB stpSB stSB stKMKAKAKMSB stKMKA1-12-112121SB stp2121-2122 2-2FR FRFRFR五、分析题：试说明图示电路的控制功能及所具有的保护作用。
若在KM1通电运行时按下SB3，试问电动机的运行状况有何变化？六、分析题：图示为电动机M1和M2的联锁控制电路。
试说明M1和M2之间的联锁关系，并问电动机M1可否单独运行? M1过载后M2能否继续运行?FU1FU2一、分析题：( )某人设计的具有短路，过载保护的三相异步电动机正反转控制电路如下图，但结果不能实现其功能，请找出图中的错误，并用文字说明。
若用KM1控制电动机的正转，KM2控制反转，电动机从正转换成反转应如何操作？一、错误之处：(1) 主电路及反转电路错，电流相序未变；(2) 缺短路保护；(3) 控制电路应加FR 的动断触点；(4) KM1、KM2自锁，互锁触点错；(5) 控制电路的电源接错；(6) KM1线圈接错，应接于3、4 点之间；(7) SB3错，应是停止按钮。
二、操作过程：(1)先按SB3；(2) 再按SB2。
1、(a)2、(c)3、(c)4、(c)5、(a)1、一个R L = 8 Ω的负载，经理想变压器接到信号源上，信号源的内阻R0= 800 Ω，变压器原绕组的匝数N1 = 1 000，若要通过阻抗匹配使负载得到最大功率，则变压器副绕组的匝数N2 应为( )。
(a) 100 (b) 1 000 (c) 5002、一个负载R L经理想变压器接到信号源上，已知信号源的内阻R0 = 800Ω，变压器的变比K = 10。
若该负载折算到原边的阻值R'L正好与R0达到阻抗匹配，则可知负载R L为( )。
(a) 80 Ω(b) 0.8 Ω(c) 8 Ω3、变压器的主磁通与负载的关系是( )。
(a)随负载的增大而增大(b)随负载的增大而显著减小(c)基本上与负载无关4、 额 定 电 压 为380 /220 V 的 三 相 异 步 电 动 机，在 接 成 Y 形 和 接 成 ∆ 形 两 种 情 况 下 运 行 时，其 额 定 输 出 功 率 P Y 和 P ∆ 的 关 系 是 ( ) 。
(a) P P ∆=3Y (b) P P Y =3∆ (c) P P Y =∆5、 采 用 降 压 法 起 动 的 三 相 异 步 电 动 机 起 动 时 必 须 处 于 ( )。
(a) 轻 载 或 空 载 (b) 满 载 (c) 超 载。
