用于电线电缆的三元乙丙橡胶配方与工艺[1]

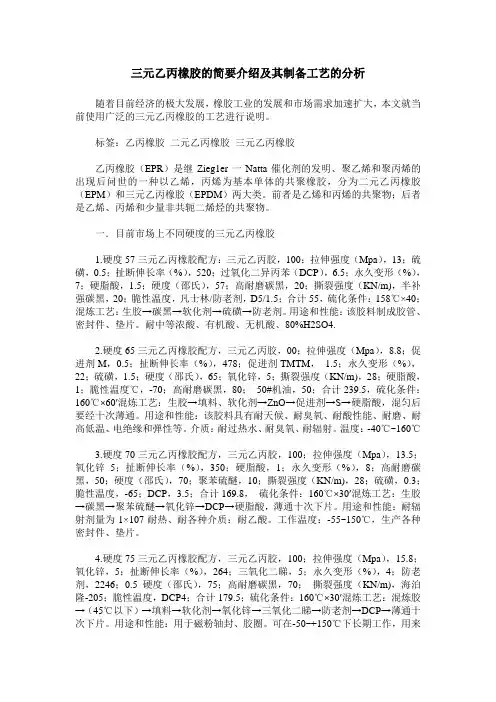

三元乙丙橡胶的简要介绍及其制备工艺的分析随着目前经济的极大发展，橡胶工业的发展和市场需求加速扩大，本文就当前使用广泛的三元乙丙橡胶的工艺进行说明。

标签：乙丙橡胶二元乙丙橡胶三元乙丙橡胶乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯，丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。

前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。

一．目前市场上不同硬度的三元乙丙橡胶1.硬度57三元乙丙橡胶配方：三元乙丙胶，100；拉伸强度（Mpa），13；硫磺，0.5；扯断伸长率（%），520；过氧化二异丙苯（DCP），6.5；永久变形（%），7；硬脂酸，1.5；硬度（邵氏），57；高耐磨碳黑，20；撕裂强度（KN/m)，半补强碳黑，20；脆性温度，凡士林/防老剂，D5/1.5；合计55，硫化条件：158℃×40；混炼工艺：生胶→碳黑→软化剂→硫磺→防老剂。

用途和性能：该胶料制成胶管、密封件、垫片。

耐中等浓酸、有机酸、无机酸、80%H2SO4.2.硬度65三元乙丙橡胶配方，三元乙丙胶，00；拉伸强度（Mpa），8.8；促进剂M，0.5；扯断伸长率（%），478；促进剂TMTM， 1.5；永久变形（%），22；硫磺，1.5；硬度（邵氏），65；氧化锌，5；撕裂强度（KN/m)，28；硬脂酸，1；脆性温度℃，-70；高耐磨碳黑，80；50#机油，50；合计239.5，硫化条件：160℃×60′混炼工艺：生胶→填料、软化剂→ZnO→促进剂→S→硬脂酸，混匀后要经十次薄通。

用途和性能：该胶料具有耐天候、耐臭氧、耐酸性能、耐磨、耐高低温、电绝缘和弹性等。

介质：耐过热水、耐臭氧、耐辐射。

温度：-40℃~160℃3.硬度70三元乙丙橡胶配方，三元乙丙胶，100；拉伸强度（Mpa），13.5；氧化锌5；扯断伸长率（%），350；硬脂酸，1；永久变形（%），8；高耐磨碳黑，50；硬度（邵氏），70；聚苯硫醚，10；撕裂强度（KN/m)，28；硫磺，0.3；脆性温度，-65；DCP，3.5；合计169.8，硫化条件：160℃×30′混炼工艺：生胶→碳黑→聚苯硫醚→氧化锌→DCP→硬脂酸，薄通十次下片。

三元乙丙（EPDM）橡胶配方的配合体系介绍三元乙丙橡胶可以采用二烯烃类橡胶用的普通硫化方法硫化，但由于硫化速度较慢，故近年发展了高不饱和度三元乙丙橡胶，其硫化速度不低于高不饱和橡胶的。

三元乙丙橡胶通常可用硫黄、过氧化物、醌肟和反应性树脂等多种硫化体系进行硫化。

不同的硫化体系对其混炼胶的门尼粘度、焦烧时间、硫化速度以及硫化胶的次联键型、物理机械性能(如应力-应变、滞后、压缩变形以及耐热等性能)亦有着直接的影响。

硫化体系的选择要根据所用乙丙橡胶的类型、产品物理机械性能、操作安全性、喷霜以及成等因素加以综合考虑。

一、硫化体系乙丙橡胶常见交联剂体系的适用性和特点1硫黄硫化体系硫黄硫化体系是三元乙丙橡胶使用最广泛最主要的硫化体系。

在硫黄硫化体系中，由于硫黄在乙丙橡胶中溶解度较小，容易喷霜，不宜多用。

一般硫黄用量应控制在1～2份范围内。

在一定硫黄用量范围内，随硫黄用量增加，胶料硫化速度加快，焦烧时间缩短，硫化胶拉伸强度、定伸应力和硬度增高，拉断伸长率下降。

硫黄用量超过2份时，耐热性有下降，高温下压缩永久变形增大。

为使胶料不喷霜,促进剂的用量亦必须保持在三元乙丙橡胶的喷霜极限溶解度以下。

实际上，在工业生产中，基于以下原因几乎都是采用二种或多种促进剂的并用体系。

(1)多种促进剂并用，容易达到硫化作用平衡。

(2)许多促进剂在较低浓度时，就会发生喷霜，因此用量不宜太高。

(3)促进剂这间的协同效应，有利于导致硫化时间的缩短和交联密度的提高。

硫黄硫化体系中，促进剂的用量还可以通过增加硬脂酸的用量来提高，当其它条件不变的情况下，硬脂酸用量增加会导致交联密度、单硫和双硫交联键增加。

氧化锌用量的增加亦有助于在交联时形成促进剂，从而提高胶料的交联密度及抗返原性，改善动态疲劳性能和耐热性能。

2硫黄给予体硫化采用硫黄给予体代替部分硫黄，可使其生成的硫化胶主要具有单硫键或双硫键，因而可以改善胶料的耐热和高温下的压缩变形性能，延长焦烧时间。

起止日期：2009.1—2009.配位嵌段共聚合制备乙丙橡胶的合成工艺一、聚合方法概述反应方程式：CH3CH3｜︱CH2= CH2 + CH= CH2 ( CH2--- CH2)m（CH—CH2）n乙烯丙烯共聚物CH3｜CH2= CH2 + CH= CH2 +二烯烃CH3︱(CH2--- CH2)m—（CH—CH2）n—（二烯烃）yEPDM三元共聚物反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。

聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。

主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。

根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。

从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。

1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。

在汽车密封条行业中，主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。

由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。

预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。

此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。

这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。

乙丙橡胶的合成与加工工艺

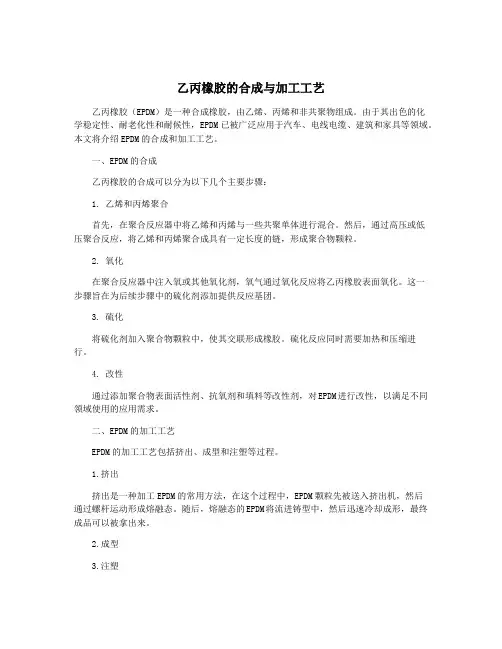

乙丙橡胶（EPDM）是一种合成橡胶，由乙烯、丙烯和非共聚物组成。

由于其出色的化
学稳定性、耐老化性和耐候性，EPDM已被广泛应用于汽车、电线电缆、建筑和家具等领域。

本文将介绍EPDM的合成和加工工艺。

一、EPDM的合成
乙丙橡胶的合成可以分为以下几个主要步骤：
1. 乙烯和丙烯聚合
首先，在聚合反应器中将乙烯和丙烯与一些共聚单体进行混合。

然后，通过高压或低
压聚合反应，将乙烯和丙烯聚合成具有一定长度的链，形成聚合物颗粒。

2. 氧化
在聚合反应器中注入氧或其他氧化剂，氧气通过氧化反应将乙丙橡胶表面氧化。

这一
步骤旨在为后续步骤中的硫化剂添加提供反应基团。

3. 硫化
将硫化剂加入聚合物颗粒中，使其交联形成橡胶。

硫化反应同时需要加热和压缩进
行。

4. 改性
通过添加聚合物表面活性剂、抗氧剂和填料等改性剂，对EPDM进行改性，以满足不同领域使用的应用需求。

二、EPDM的加工工艺
EPDM的加工工艺包括挤出、成型和注塑等过程。

1.挤出
挤出是一种加工EPDM的常用方法，在这个过程中，EPDM颗粒先被送入挤出机，然后
通过螺杆运动形成熔融态。

随后，熔融态的EPDM将流进铸型中，然后迅速冷却成形，最终成品可以被拿出来。

2.成型
3.注塑
总之，乙丙橡胶的合成和加工工艺需要经过多个步骤，且每个步骤都需要注意反应条件的调整和细节的把控，以确保制得的乙丙橡胶具有优良的物理性能和化学性能，以满足各种应用领域对材料的需求。

起止日期：2009.1—2009.配位嵌段共聚合制备乙丙橡胶的合成工艺一、聚合方法概述反应方程式：CH3CH3｜︱CH2= CH2 + CH= CH2 ( CH2--- CH2)m（CH—CH2）n乙烯丙烯共聚物CH3｜CH2= CH2 + CH= CH2 +二烯烃CH3︱(CH2--- CH2)m—（CH—CH2）n—（二烯烃）yEPDM三元共聚物反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。

聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。

主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。

根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。

从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。

1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。

在汽车密封条行业中，主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。

由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。

预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。

此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。

这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。

目录乙丙橡胶2简介2乙丙橡胶主要性能的配合2耐热性2耐寒性3耐天候性3耐臭氧性能4电绝缘性4阻燃性5耐水和耐水蒸汽性5耐化学药品性5耐油性6乙丙橡胶加工工艺6塑炼6混炼6冷却、过滤、停放7挤出7压延8硫化8粘合9乙丙橡胶的并用9乙丙橡胶改性10乙丙橡胶在电线和电缆中应用10〔1〕阻燃电缆典型配方：10〔2〕低压电缆〔乙丙绝缘层〕12〔3〕中压电缆〔乙丙绝缘层〕12〔4〕高压电缆〔乙丙绝缘层〕13〔5〕我自己寻思以EPDM为基料低烟无卤阻燃护套〔以第一个阻燃电缆配方作为参考〕13〔6〕矿用电缆14乙丙橡胶简介乙丙橡胶以乙烯和丙烯为原料，是Zeigler-Netta立体有规催化体系开发后开展起来的一种通用合成橡胶。

目前商业化生产方法：溶液聚合法、悬浮聚合法、和气相聚合法。

分类：二元乙丙橡胶、三元乙丙橡胶〔根据第三单体分：E型、H 型、D型〕。

由于良好的耐热性、耐老化性、耐候性、耐酸碱性、耐水蒸气性、耐极性溶剂、以及优异的电绝缘性使其在许多方面获得了广泛的应用。

乙丙橡胶主要性能的配合耐热性影响橡胶耐热的主要因素是热氧老化，由于乙丙橡胶分子主链饱和侧挂基中含有少量的不饱和键所以其耐热性好。

在130℃下可长期使用，在150℃或更高一些温度下可简段或短时间使用。

二元的优于三元乙丙橡胶。

并且热氧老化对温度敏感，温度每提高10℃老化速度大约增加1倍。

影响因素：（1）生胶选择（2）硫化体系〔最好选择过氧化物硫化体系〕（3）软化剂〔操作油〕：石蜡烃油耐高温老化性能好〔应控制在40份以〕（4）防老剂〔用量2-4份〕：最普通的是自由捕捉剂如防老剂RD、BLE、246等，防老增效剂MB、MTL。

除了使用防老剂外，并用5-10份氯化橡胶如CR或Hypalon40等也可提高胶料的耐热性。

（5）填充剂：炭黑一般选中补强或低补强性如N550、N774，无机填料滑石粉、煅烧高岭土等局部代替炭黑，且耐热性好。

（6）含胶率耐寒性乙丙橡胶是柔顺性好的非极性橡胶，玻璃化温度低，低温性能好最低使用温度是-50℃以下。

三元乙丙橡胶生产工艺流程三元乙丙橡胶是一种合成橡胶，也称为EPDM橡胶，它具有优异的耐老化、耐候性和耐化学品性能，被广泛应用于汽车、建筑、电气、管道等领域。

下面将介绍三元乙丙橡胶的生产工艺流程。

一、原料准备三元乙丙橡胶的主要原料包括乙烯、丙烯、二烯酮、触媒、催化剂等。

这些原料需要经过严格的质量检验，确保其符合生产要求，然后进行储存和配料。

二、聚合反应聚合反应是三元乙丙橡胶生产的关键步骤。

在反应釜中，将乙烯、丙烯和二烯酮等原料按照一定的比例加入，并加入触媒和催化剂。

通过搅拌和加热的方式，使原料在一定的时间内进行聚合反应，形成三元乙丙橡胶的聚合物。

三、除催化剂聚合反应后，需要对反应液进行除催化剂处理。

通过添加适当的化学试剂，将催化剂进行中和和沉淀，然后进行过滤和洗涤，将催化剂彻底去除。

四、乳化除催化剂后的聚合液称为乳液，需要对乳液进行乳化处理。

乳化是将乳液中的高分子聚合物颗粒分散在水中，形成乳胶的过程。

乳化剂的添加和搅拌使聚合物颗粒均匀分散在水中，形成稳定的乳胶。

五、共混乳化完成后，需要对乳胶进行共混处理。

共混是将乳胶中的固体分散相和液体分散相进行均匀混合的过程。

通过加入填充剂、增塑剂等辅助材料，将乳胶中的固体相和液体相进行混合，使得橡胶具有更好的性能和加工性能。

六、压制共混后的乳胶需要经过压制工艺，将其转变为固态橡胶产品。

压制是将乳胶进行挤出或压延，使其形成所需的形状和尺寸。

通过调整工艺参数，如温度、压力等，使乳胶在一定的条件下形成橡胶片、橡胶管等产品。

七、硫化压制成型的橡胶产品需要进行硫化处理，以提高其物理和化学性能。

硫化是将橡胶制品放入硫化炉中，在一定的温度下进行加热处理，使橡胶分子间发生交联反应，形成硫化橡胶。

硫化过程中，还可以通过添加硫化剂和促进剂等辅助剂，调整硫化反应的速度和效果。

八、后处理硫化完成后的橡胶制品需要进行后处理。

后处理包括修整、清洗、干燥等工序，以提高橡胶制品的外观和性能。

乙丙橡胶电缆生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!乙丙橡胶电缆生产工艺流程如下：1. 原材料准备1.1 乙丙橡胶：作为电缆的绝缘材料，具有优良的耐热、耐寒、耐化学品性能。

三元乙丙橡胶生产工艺及应用研究进展【关键词】三元乙丙橡胶；生产工艺；应用0 引言三元乙丙橡胶是由乙烯、丙烯及非共轭二烯单体（一般称第三单体）通过共聚反应生成的三元共聚物。

epdm具有优越的抗氧化、抗臭氧、抗腐蚀性，加工性能和使用性能良好。

目前已广泛的使用在汽车工业、电子电气、建筑及其它领域[1，2]。

目前中国三元乙丙橡胶产量不足2万吨/年，但据中商情报网数据估计2015年epdm 需求量达32万吨，行业进口依存度较大。

因此，掌握epdm合成方法成为国民经济发展的重要支撑。

1 生产工艺目前，epdm的制造工艺主要有溶液聚合法、悬浮聚合法和气相聚合法三种。

1.1 溶液聚合法该工艺为均相反应，通常以直链烷烃如正己烷为溶剂，以铝盐为催化剂，乙烯、丙烯和第三单体发生聚合反应，调节温度和压力，控制反应速度和反应程度。

工艺过程包括原料配制、聚合、催化剂脱除、溶剂和单体回收、干燥、包装等。

溶液聚合法是一种成熟的工艺，操作简单，产品质量均匀，灰分含量较少，是目前工业生产epdm的主要方法。

但由于聚合反应在溶剂中进行，传质传热较差，聚合效率低，同时由于回收溶剂和单体，增加了生产工序，设备投资较大。

1.2 悬浮聚合工艺该法第三单体多为双环戊二烯（dcpd）或乙叉降冰片烯（enb），以乙酰丙酮钒和alet2cl为催化剂，二氯丙二酸二乙酯为活化剂，二乙基锌和氢气为分子量调节剂。

将单体、催化剂、活化剂等加入夹套式聚合釜中，调节温度和压力，反应相中悬浮聚合物的质量分数控制在30%～35%。

整个聚合反应在高度自动控制下进行。

反应后的淤浆间歇地送入洗涤器，经过醇洗、碱洗、干燥、压块、包装得产品。

悬浮液中未反应的乙烯、丙烯和第三单体分别经回收系统精制后循环使用。

该工艺未使用溶剂，聚合物浓度高，提高了聚合效率，扩大了生产能力（一般是溶液法的4～5倍），同时省略了溶剂循环和回收，节省了能量和设备投资；产品分子量分布广；产品成本比溶液法低。

三元乙丙橡胶实用配方配方一：原材料：-三元乙丙橡胶：100份-碳酸钙：30份-增塑剂：15份-促进剂：5份-抗老化剂：3份-防火剂：2份-空气分散剂：2份-硫化剂：1份步骤：1.将三元乙丙橡胶加入橡胶混炼机中进行预混。

预混时间约为5分钟，温度控制在120-140℃。

2.将碳酸钙、增塑剂、促进剂、抗老化剂、防火剂和空气分散剂逐一加入预混橡胶中，并进行均匀混合。

混合时间约为15分钟，温度控制在120-140℃。

3.将硫化剂加入混合橡胶中，并继续混合20分钟，温度保持在120-140℃。

4.将混合橡胶取出，放入橡胶成型机中进行成型。

成型时可采用挤出、压延或注塑等方法。

5.成型后的橡胶制品放置在恒温恒湿条件下进行硫化。

硫化温度为150℃，时间根据制品大小而定，一般为20-30分钟。

6.经硫化后的橡胶制品经冷却后即可包装出库。

配方二：原材料：-三元乙丙橡胶：100份-丙烯酸甲酯：30份-丁二酸二丁酯：15份-酸性活化剂：5份-抗氧剂：3份-防火剂：2份-空气分散剂：2份-硫化剂：1份步骤：1.将三元乙丙橡胶和丙烯酸甲酯加入橡胶混炼机中进行预混。

预混时间约为5分钟，温度控制在110-130℃。

2.将丁二酸二丁酯、酸性活化剂、抗氧剂、防火剂和空气分散剂逐一加入预混橡胶中，并进行均匀混合。

混合时间约为15分钟，温度控制在110-130℃。

3.将硫化剂加入混合橡胶中，并继续混合20分钟，温度保持在110-130℃。

4.将混合橡胶取出，放入橡胶成型机中进行成型。

成型时可采用挤出、压延或注塑等方法。

5.成型后的橡胶制品放置在恒温恒湿条件下进行硫化。

硫化温度为140℃，时间根据制品大小而定，一般为20-30分钟。

6.经硫化后的橡胶制品经冷却后即可包装出库。

这两种配方可以根据具体的应用需求和工艺要求进行调整，比例也可以根据实际需要进行微调。

配方中的增塑剂、促进剂、抗老化剂、防火剂、空气分散剂和硫化剂的种类和用量可以根据橡胶制品的性能要求来选择。

三元乙丙橡胶（ethylene-Propylene terpolymer）是乙烯、丙烯和少量非共轭二烯烃的共聚物，是乙丙橡胶的主要品种。

它除保持二元乙丙橡胶优良的耐臭氧性、耐候性、耐热性等特性外。

在硫化速度、配合和硫化胶性能等方面又不完全同于二元乙丙橡胶。

一、基本配合和质量检验方法三元乙丙橡胶的质量检验，除国际标准化组织（ISO）和美国材料试验学会（ASTM）制定的三元乙丙橡胶硫化胶性能检验方法外，我国和其它国家目前尚无统一的国家级和部级乙丙橡胶质量标准及检验方法，大多数生产者均采用其公司或厂家的企业检验方法和质量控制标准。

（一） ISO 和ASTM 三元乙丙橡胶硫化胶性能检验方法摘要表 5-14 三元乙丙橡胶基本鉴定配方重 量 份重 量 份 原料名称 ISO ASTM ASTS原料名称ISO ASTM ASTS三元乙丙橡胶 氧化锌 硫磺 硬脂酸 油炉法炭黑②ASTM103号油③ 促进剂TMTD 促进剂M 100 5 1.5 1.0 80 50 1.0 0.5 100 5 1.5 1.0 100 75 1.0 0.5 100 51.5 1.0 80 50-y①1.0 0.5 批料矿大倍数开炼机混炼密炼机混炼 微型机混炼 （开炼机头）微型机混炼（本伯里密炼机头）2 5.5 0.29 0.252 4.20.2 0.21 2 5.50.23~0.290.2~0.26合计239284239① y=在充油母炼胶中，每100份基础橡胶中油的份数。

如y 大于50份，则配方3不在加油。

② 现行工业参比炭黑，可用NB378炭黑代替，其结果稍有不同。

③ ASTM103号油特征：100℃时运动粘度为16.8±1.2mm 2/S，粘度比重常数为0.889±0.002。

④ 适用于通用型三元乙丙橡胶。

⑤ 适用于乙烯含量大于67％的高生胶强度的压出类三元乙丙橡胶。

⑥ 适用于充油三元乙丙橡胶。

1．检验配方ISO 4097—1980（E）和ASTM D3568—81a 基本鉴定配方摘于表5-14。

三元乙丙橡胶（EPDM）加工工艺概述一加工（一）塑炼三元乙丙橡胶的塑炼效果差,不象天然橡胶和丁苯橡胶那么易于塑炼。

门尼粘度高的三元乙丙橡胶塑炼时，由于分子链断裂，门尼粘度有所下降。

低门尼粘度的乙丙橡胶，只是在塑炼初期门尼粘度稍有下降。

因此三元乙丙橡胶不象天然橡胶那样需要专门进行塑炼,只是在混炼前先将三元乙丙橡胶在低温下稍薄通即可。

（二）混炼三元乙丙橡胶可采用开炼机和密炼机混炼。

但用密炼机混炼，填充剂分散效果更好。

1．开炼机混炼由于乙丙橡胶塑炼效果差，缺乏粘着性，不易“吃”炭黑，不易包辊（或易包后辊），故用开炼机混炼时应注意以下几点：（1）门尼粘度低的（ML!1+4, 100℃在 80 以下者）可以用开炼机混炼，门尼粘度高的用开炼机混炼较困难；（2）混炼开始时采用窄辊距，先将生胶薄通 10 次左右，使其形成连续的包辊胶后再放宽辊距进行加料混炼；（3）辊温应控制在60℃左右，前辊温度稍低于后辊；（4）混炼高填充油和高填充剂的胶料时，可将油和填充剂先混合后再加到胶料中去，以改善混炼操作；（5）硬脂酸易使胶料脱辊，宜在混炼后期加人。

此外，加入操作油能改善混炼胶操作性能。

故充油乙丙橡胶的混炼工艺性能较好。

2．密炼机混炼三元乙丙橡胶密炼机混炼应注意以下几点；（1）容量应比正常容量高 15％左右；（2）温度要高些，以利于乙丙橡胶在高温下塑化，从而使配合剂易于分散均匀；（3）填充剂用量高的胶料宜采用逆混法，填充剂用量低的胶粉用一般混炼法较好。

逆混法a．先加除硫黄和促进剂外的所有配合剂；b．加生胶；C.待配合剂完全混合均匀后排胶；d．在开炼机上下片，冷却；e.在开炼机上或温度低于100℃的密炼机中加硫化体系。

注: 密炼机混炼时间视密炼机的类型（快速或慢速）及配方不同而异,以达到配合剂充分分散均匀为原则．一般混炼方法a.加生胶；b 加硬脂酸、氧化锌、1／2 填充剂、1／2 软化剂和其它配合剂；c．加 1/2 炭黑、1/2 软化剂；d．继续混炼至均匀、排胶；e.在开炼机上下片、冷却；f. 在开炼机上或低于100℃的密炼机中加硫化体系。
