学习情景3 钢结构连接设计1

钢结构构件的连接设计3篇钢结构构件的连接设计1钢结构构件的连接设计在现代建筑中，钢结构被广泛应用，因为它具有高强度、轻质、耐久、灵活性好等优点，可以用于各种建筑形式中。

钢结构构件的连接设计是非常重要的，它直接关系到钢结构的安全性和稳定性。

1、连接形式钢结构构件的连接形式有很多种，例如焊接、钻孔、膨胀螺栓连接等。

其中膨胀螺栓连接是最常用的连接方式，因为它具有安装、拆卸方便，连接牢固、稳定等优点。

此外，应选择质量可靠的膨胀螺栓，以保证连接的强度和稳定性。

2、连接设计连接设计包括连接位置、连接方式、连接荷载等方面。

连接位置的设计应遵循构件受力原理，使连接位置能够承受受力。

连接方式的设计应根据不同构件的特点和受力方式来选择，以保证连接的可靠性和稳定性。

连接荷载的设计应考虑受力情况和荷载作用，以保证连接能够承受荷载，并且不发生松动或者开裂等问题。

3、连接结构连接结构是连接的核心，也是最容易出现问题的地方。

连接结构要保证质量可靠，并且能够承受各种不同的荷载。

连接结构的设计应该考虑结构的可制造性，材料的可靠性，以及受力性能的稳定性等因素。

4、连接的施工钢结构连接是在施工现场进行的，因此注意施工的安全性和质量。

在施工前应检查连接件的材料、规格、密封性等，以保证施工的质量。

施工时也应严格按照设计要求进行操作，遵守安全规范，保证施工质量和安全。

总之，钢结构构件连接是钢结构的重要组成部分，连接设计的安全和可靠性直接关系到整个结构的安全性和稳定性。

我们应该认真考虑设计、施工过程中的各种因素，以保证钢结构顺利建成，发挥其最大的作用在钢结构建筑中，连接是至关重要的。

合理的连接设计、选择高质量的连接件以及保证连接结构的可靠性和施工质量，都是保证钢结构安全性和稳定性的必要条件。

在实际应用中，要根据受力特点和荷载作用等因素，精心设计连接位置、连接方式和连接荷载，强化连接结构和施工管理，以确保钢结构的高质量建设和持久使用钢结构构件的连接设计2钢结构构件的连接设计钢结构是现代建筑中广泛采用的一种建筑结构形式，由一系列钢结构构件组成。

钢结构设计原理_钢结构的连接钢结构设计原理——钢结构的连接钢结构作为一种广泛应用于建筑、桥梁等领域的结构形式，其连接方式的选择和设计至关重要。

钢结构的连接不仅要保证结构的整体性和稳定性，还要能够传递各种荷载和内力，确保结构在使用过程中的安全性和可靠性。

钢结构的连接方式主要有焊接连接、螺栓连接和铆钉连接三种。

焊接连接是通过高温使焊件局部融化，然后冷却凝固形成连接。

这种连接方式具有强度高、刚度大、整体性好等优点。

在焊接过程中，需要严格控制焊接工艺参数，如电流、电压、焊接速度等，以保证焊缝的质量。

同时，焊接还可能会引起焊件的变形和残余应力，因此在设计和施工中需要采取相应的措施来减少这些不利影响。

例如，可以采用合理的焊接顺序、预留收缩余量、进行焊后热处理等。

螺栓连接又分为普通螺栓连接和高强度螺栓连接。

普通螺栓连接依靠螺栓杆的抗剪和孔壁的承压来传递剪力。

这种连接方式施工简单、装拆方便，但连接的承载力相对较低。

高强度螺栓连接则是通过螺栓的预紧力使连接件之间产生摩擦力来传递荷载。

高强度螺栓连接具有连接强度高、耐疲劳、施工效率高等优点，在钢结构中得到了广泛的应用。

在进行螺栓连接设计时，需要根据连接的受力情况确定螺栓的规格、数量和布置方式，同时还要考虑螺栓的紧固方法和紧固顺序。

铆钉连接是一种较早使用的连接方式，它是通过铆钉的塑性变形来实现连接。

铆钉连接具有较好的韧性和抗震性能，但施工工艺复杂，劳动强度大，目前在钢结构中的应用相对较少。

在实际工程中，选择哪种连接方式需要综合考虑多种因素，如结构的受力特点、使用要求、施工条件、经济成本等。

例如，对于承受动力荷载的结构，一般优先采用高强度螺栓连接或焊接连接；对于需要经常装拆的结构，则宜采用螺栓连接。

在钢结构连接的设计中，还需要考虑连接的计算。

对于焊接连接，需要计算焊缝的强度，包括对接焊缝和角焊缝。

对接焊缝的计算通常按照等强度原则进行，角焊缝的强度计算则需要考虑其受力方向和焊缝的有效面积。

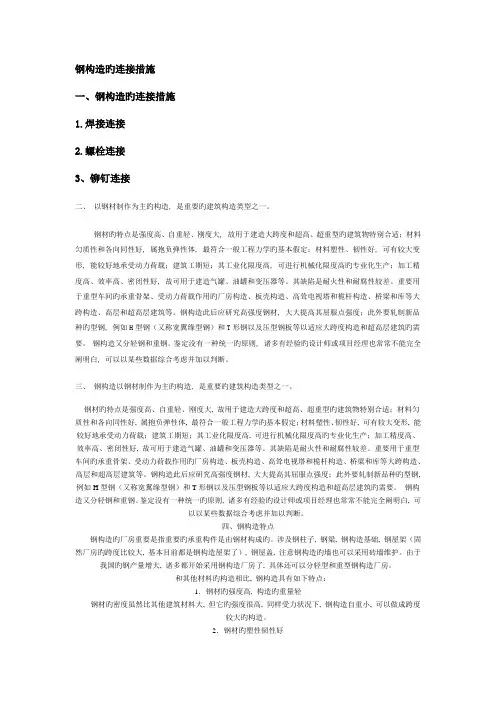

钢构造旳连接措施一、钢构造旳连接措施1.焊接连接2.螺栓连接3、铆钉连接二、以钢材制作为主旳构造, 是重要旳建筑构造类型之一。

钢材旳特点是强度高、自重轻、刚度大, 故用于建造大跨度和超高、超重型旳建筑物特别合适；材料匀质性和各向同性好, 属抱负弹性体, 最符合一般工程力学旳基本假定；材料塑性、韧性好, 可有较大变形, 能较好地承受动力荷载；建筑工期短；其工业化限度高, 可进行机械化限度高旳专业化生产；加工精度高、效率高、密闭性好, 故可用于建造气罐、油罐和变压器等。

其缺陷是耐火性和耐腐性较差。

重要用于重型车间旳承重骨架、受动力荷载作用旳厂房构造、板壳构造、高耸电视塔和桅杆构造、桥梁和库等大跨构造、高层和超高层建筑等。

钢构造此后应研究高强度钢材, 大大提高其屈服点强度；此外要轧制新品种旳型钢, 例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度构造和超高层建筑旳需要。

钢构造又分轻钢和重钢。

鉴定没有一种统一旳原则, 诸多有经验旳设计师或项目经理也常常不能完全阐明白, 可以以某些数据综合考虑并加以判断。

三、钢构造以钢材制作为主旳构造, 是重要旳建筑构造类型之一。

钢材旳特点是强度高、自重轻、刚度大, 故用于建造大跨度和超高、超重型旳建筑物特别合适；材料匀质性和各向同性好, 属抱负弹性体, 最符合一般工程力学旳基本假定；材料塑性、韧性好, 可有较大变形, 能较好地承受动力荷载；建筑工期短；其工业化限度高, 可进行机械化限度高旳专业化生产；加工精度高、效率高、密闭性好, 故可用于建造气罐、油罐和变压器等。

其缺陷是耐火性和耐腐性较差。

重要用于重型车间旳承重骨架、受动力荷载作用旳厂房构造、板壳构造、高耸电视塔和桅杆构造、桥梁和库等大跨构造、高层和超高层建筑等。

钢构造此后应研究高强度钢材, 大大提高其屈服点强度；此外要轧制新品种旳型钢, 例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度构造和超高层建筑旳需要。

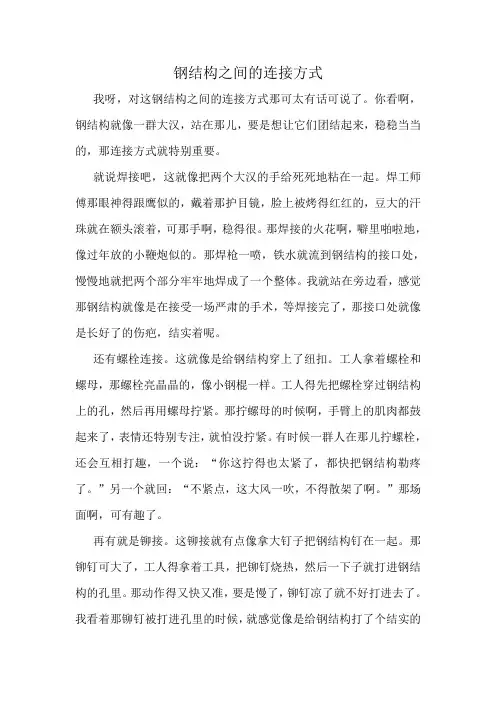

钢结构之间的连接方式我呀，对这钢结构之间的连接方式那可太有话可说了。

你看啊，钢结构就像一群大汉，站在那儿，要是想让它们团结起来，稳稳当当的，那连接方式就特别重要。

就说焊接吧，这就像把两个大汉的手给死死地粘在一起。

焊工师傅那眼神得跟鹰似的，戴着那护目镜，脸上被烤得红红的，豆大的汗珠就在额头滚着，可那手啊，稳得很。

那焊接的火花啊，噼里啪啦地，像过年放的小鞭炮似的。

那焊枪一喷，铁水就流到钢结构的接口处，慢慢地就把两个部分牢牢地焊成了一个整体。

我就站在旁边看，感觉那钢结构就像是在接受一场严肃的手术，等焊接完了，那接口处就像是长好了的伤疤，结实着呢。

还有螺栓连接。

这就像是给钢结构穿上了纽扣。

工人拿着螺栓和螺母，那螺栓亮晶晶的，像小钢棍一样。

工人得先把螺栓穿过钢结构上的孔，然后再用螺母拧紧。

那拧螺母的时候啊，手臂上的肌肉都鼓起来了，表情还特别专注，就怕没拧紧。

有时候一群人在那儿拧螺栓，还会互相打趣，一个说：“你这拧得也太紧了，都快把钢结构勒疼了。

”另一个就回：“不紧点，这大风一吹，不得散架了啊。

”那场面啊，可有趣了。

再有就是铆接。

这铆接就有点像拿大钉子把钢结构钉在一起。

那铆钉可大了，工人得拿着工具，把铆钉烧热，然后一下子就打进钢结构的孔里。

那动作得又快又准，要是慢了，铆钉凉了就不好打进去了。

我看着那铆钉被打进孔里的时候，就感觉像是给钢结构打了个结实的耳钉，稳稳当当的。

这钢结构之间的连接方式啊，每一种都有它的妙处。

就像人跟人之间的相处，不管是像焊接那样紧密融合，还是像螺栓连接那样有松有紧，或者像铆接那样一锤定音，目的都是让整个结构稳稳当当的，能经受得住各种考验呢。

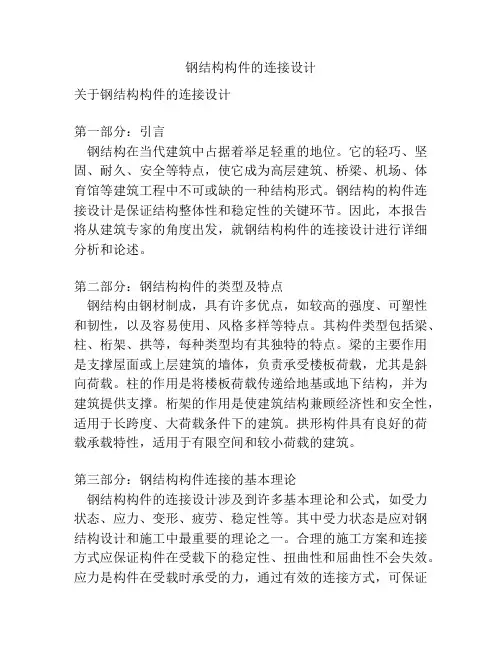

钢结构构件的连接设计关于钢结构构件的连接设计第一部分：引言钢结构在当代建筑中占据着举足轻重的地位。

它的轻巧、坚固、耐久、安全等特点，使它成为高层建筑、桥梁、机场、体育馆等建筑工程中不可或缺的一种结构形式。

钢结构的构件连接设计是保证结构整体性和稳定性的关键环节。

因此，本报告将从建筑专家的角度出发，就钢结构构件的连接设计进行详细分析和论述。

第二部分：钢结构构件的类型及特点钢结构由钢材制成，具有许多优点，如较高的强度、可塑性和韧性，以及容易使用、风格多样等特点。

其构件类型包括梁、柱、桁架、拱等，每种类型均有其独特的特点。

梁的主要作用是支撑屋面或上层建筑的墙体，负责承受楼板荷载，尤其是斜向荷载。

柱的作用是将楼板荷载传递给地基或地下结构，并为建筑提供支撑。

桁架的作用是使建筑结构兼顾经济性和安全性，适用于长跨度、大荷载条件下的建筑。

拱形构件具有良好的荷载承载特性，适用于有限空间和较小荷载的建筑。

第三部分：钢结构构件连接的基本理论钢结构构件的连接设计涉及到许多基本理论和公式，如受力状态、应力、变形、疲劳、稳定性等。

其中受力状态是应对钢结构设计和施工中最重要的理论之一。

合理的施工方案和连接方式应保证构件在受载下的稳定性、扭曲性和屈曲性不会失效。

应力是构件在受载时承受的力，通过有效的连接方式，可保证钢结构在安全荷载范围内使用。

变形是钢结构在受力下产生的形变，合理的施工和设计可以减轻构件在使用过程中的变形，从而提高使用寿命。

疲劳是常见的现象之一，构件的连接方式应考虑疲劳的影响，以提高钢结构的可靠性和安全性。

稳定性是建筑安全运行的重要因素之一，施工人员应特别注意设计和选用适当的钢结构构件连接方式，以提高建筑对于自然灾害或工程意外的抗震性、风力等级。

第四部分：钢结构构件连接的设计方法钢结构构件连接的设计方法可以从计算机模拟、理论计算、物理试验、经验法等多个角度考虑。

计算机模拟是进行钢结构构件连接设计最常用的方法之一，它可以帮助工程师预测连接器的强度、刚度、变形和疲劳。

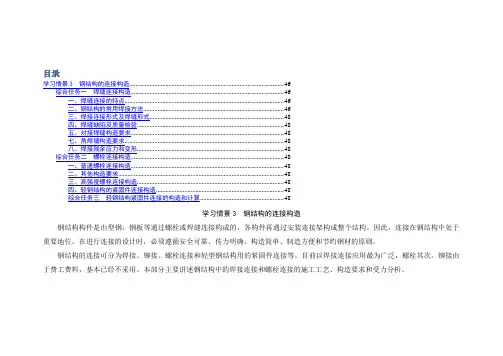

目录学习情景3 钢结构的连接构造 (46)综合任务一焊缝连接构造 (46)一、焊缝连接的特点 (46)二、钢结构的常用焊接方法 (46)三、焊接连接形式及焊缝形式 (48)四、焊缝缺陷及质量检验 (48)五、对接焊缝构造要求 (48)七、角焊缝构造要求 (48)八、焊接残余应力和变形 (48)综合任务二螺栓连接构造 (48)一、普通螺栓连接构造 (48)二、其他构造要求 (48)三、高强度螺栓连接构造 (48)四、轻钢结构的紧固件连接构造 (48)综合任务三轻钢结构紧固件连接的构造和计算 (48)学习情景3 钢结构的连接构造钢结构构件是由型钢、钢板等通过螺栓或焊缝连接构成的，各构件再通过安装连接架构成整个结构。

因此，连接在钢结构中处于重要地位。

在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接可分为焊接、铆接、螺栓连接和轻型钢结构用的紧固件连接等。

目前以焊接连接应用最为广泛，螺栓其次。

铆接由于费工费料，基本已经不采用。

本部分主要讲述钢结构中的焊接连接和螺栓连接的施工工艺、构造要求和受力分析。

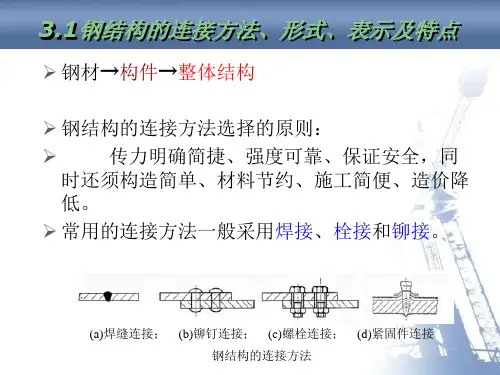

(a)焊缝连接； (b)铆钉连接； (c)螺栓连接； (d)紧固件连接图3.1钢结构的连接方法示意图综合任务一焊缝连接构造一、焊缝连接的特点焊接连接是现代钢结构最主要的连接方法。

其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。

二、钢结构的常用焊接方法1、手工电弧焊手工电弧焊是最常用的一种焊接方法（图3.2），通电后在涂有药皮的焊条和焊件间产生电弧。

电弧提供热量使焊条中的焊丝熔化，滴落在焊件被电弧吹成的小凹槽熔池中，电焊条药皮形成的熔渣和气体覆盖着熔池，隔绝空气中的氧、氮等气体，避免形成脆性易裂的化合物。
