钢结构连接设计案例总结

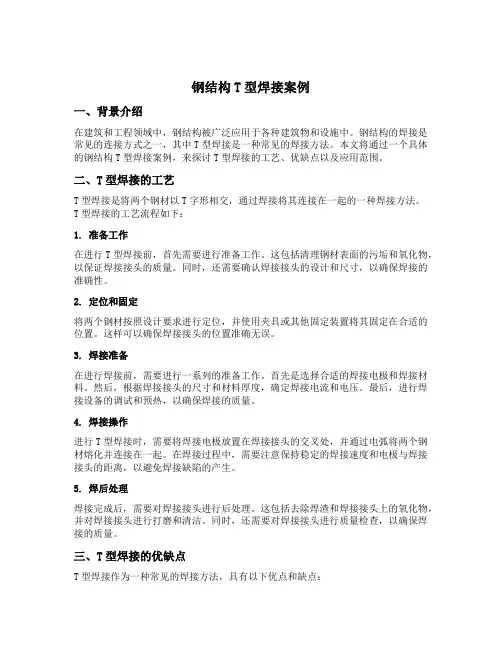

钢结构T型焊接案例一、背景介绍在建筑和工程领域中，钢结构被广泛应用于各种建筑物和设施中。

钢结构的焊接是常见的连接方式之一，其中T型焊接是一种常见的焊接方法。

本文将通过一个具体的钢结构T型焊接案例，来探讨T型焊接的工艺、优缺点以及应用范围。

二、T型焊接的工艺T型焊接是将两个钢材以T字形相交，通过焊接将其连接在一起的一种焊接方法。

T型焊接的工艺流程如下：1. 准备工作在进行T型焊接前，首先需要进行准备工作。

这包括清理钢材表面的污垢和氧化物，以保证焊接接头的质量。

同时，还需要确认焊接接头的设计和尺寸，以确保焊接的准确性。

2. 定位和固定将两个钢材按照设计要求进行定位，并使用夹具或其他固定装置将其固定在合适的位置。

这样可以确保焊接接头的位置准确无误。

3. 焊接准备在进行焊接前，需要进行一系列的准备工作。

首先是选择合适的焊接电极和焊接材料。

然后，根据焊接接头的尺寸和材料厚度，确定焊接电流和电压。

最后，进行焊接设备的调试和预热，以确保焊接的质量。

4. 焊接操作进行T型焊接时，需要将焊接电极放置在焊接接头的交叉处，并通过电弧将两个钢材熔化并连接在一起。

在焊接过程中，需要注意保持稳定的焊接速度和电极与焊接接头的距离，以避免焊接缺陷的产生。

5. 焊后处理焊接完成后，需要对焊接接头进行后处理。

这包括去除焊渣和焊接接头上的氧化物，并对焊接接头进行打磨和清洁。

同时，还需要对焊接接头进行质量检查，以确保焊接的质量。

三、T型焊接的优缺点T型焊接作为一种常见的焊接方法，具有以下优点和缺点：1. 优点•T型焊接的连接强度高，能够承受较大的拉力和压力。

•T型焊接的焊接接头结构简单，易于制造和安装。

•T型焊接适用于不同材料和厚度的钢材连接。

2. 缺点•T型焊接容易产生焊接变形和应力集中，需要进行后续处理来消除这些问题。

•T型焊接的焊接接头容易受到应力集中和腐蚀的影响，需要进行定期维护和检查。

四、T型焊接的应用范围T型焊接广泛应用于各种建筑和工程领域中，包括以下方面：1. 建筑结构T型焊接常用于建筑结构中的梁、柱和框架的连接。

4 百家论坛Building StructureWe learn we go钢结构工程案例分析（一）邱鹤年/中冶京诚工程技术有限公司1 重级工作制吊车梁的抗疲劳要求吊车梁，尤其是行驶重级工作制吊车的吊车梁，除设计计算、选材方面有验算疲劳的专门要求外，在构造、对施工要求和注意方面，也有很多事项必须向施工、生产单位说明。

首先，属于设计方面必须交代的，如吊车梁的选材，应根据当地日平均最低温度和吊车工作循环次数来确定钢材牌号及质量等级，并选定相应的焊接材料具体型号，以及所依据的标准、名称、代号、年号。

对焊缝具体要求也应明确，不宜选用部分熔合的对接焊缝用于垂直于受力方向的连接，角焊缝表面应做成直线形或凹形。

焊脚尺寸的比例：对正面角焊缝宜为1：1.5（长边顺内力方向）；对侧面角焊缝可为1：1。

对翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板割去处应打磨平整。

支座加劲肋上、下端及中间横向加劲肋上端均应刨平，顶紧翼缘。

中间横向加劲肋下端不得与受拉翼缘相焊，在距受拉翼缘50～100mm 处断开，且其与腹板的连接焊缝不宜在下端起落弧。

受拉翼缘与支撑不宜焊接。

重级工作制吊车梁的受拉翼缘板边缘宜为轧制边或自动气割边，当用手工气割或剪切机切割时应沿全长刨边。

吊车梁的受拉部位不得焊接悬挂设备的零件，并不宜在该处打火或焊接夹具。

当采用焊接长轨时，压板与钢轨间应留约1mm 空隙，以利纵向伸缩。

过去曾发生过在吊车梁腹板上焊摩电滑线支架、焊小型吊具，随意引弧打火，引起疲劳裂缝损坏等事故。

也有个别工艺管线专业对小管道、小零件没有详细节点交代，由现场处理，出现不当焊接，造成不良后果。

必要的小焊件，可焊在加劲肋上。

2 重型平台柱头的剪切破损冶金工厂操作平台为防止冲击，在结构层上铺砂垫层，再砌耐火砖，有的还铺铸钢板防护。

平台上通行火车、修炉机、载重车及堆料等负荷，有时还有冲击、碰撞、高温等异常作用，平台结构常有破损情况出现，现在就柱顶承压及抗剪问题给出算例分析。

钢结构t型焊接案例
摘要：
一、钢结构T 型焊接概述
二、T 型焊接的优点
三、T 型焊接的应用案例
四、T 型焊接的注意事项
五、结论
正文：
钢结构T 型焊接案例
钢结构T 型焊接是一种常见的焊接方式，特别是在建筑和桥梁结构中应用广泛。

T 型焊接具有良好的连接性能和稳定性，能够有效地提高结构的承载能力和抗弯强度。

下面我们通过一个具体的案例来了解钢结构T 型焊接的应用。

某高速公路桥梁工程，桥梁总长度为1000 米，设计时速为100 公里/小时。

在桥梁的建造过程中，使用了大量的钢结构材料，其中T 型焊接的应用至关重要。

首先，钢结构T 型焊接的优点得到了充分的体现。

T 型焊接结构简单，制作方便，焊接质量容易控制，而且连接强度高，可以大大提高结构的稳定性和承载能力。

其次，在桥梁结构中，T 型焊接主要应用于主梁和横梁的连接。

通过T 型焊接，可以将横梁与主梁牢固地连接在一起，使整个结构形成一个整体，从而有效地承受车辆行驶带来的荷载。

然而，在T 型焊接过程中，也需要注意一些问题。

例如，焊接前应进行合理的焊接工艺评定，选择合适的焊接方法、焊接材料和焊接参数。

此外，焊接过程中应严格控制焊接质量，避免出现焊接缺陷，影响结构的稳定性和安全性。

总之，钢结构T 型焊接在高速公路桥梁工程中的应用，充分展示了其优点和应用价值。

钢结构桥梁设计及思考、设计经验总结钢结构桥梁优势：钢结构拥有轻型化、抗震性能好；工业化和装配化程度高、可循环利用等优点；随着大跨桥梁的大规模应用，大量采用钢结构是我国交通基础设施未来发展的必然趋势.钢结构桥梁劣势：钢结构造价偏高；耐腐蚀性能不足等；桥梁造价应综合考虑建设成本、安全耐久、管理养护等各种因素,钢结构桥梁自重较轻，节约了下部结构造价，同时施工速度较快,工期较短。

钢结构耐腐蚀性能不足的问题可采取涂装长效高性能防腐涂料、采用耐候钢等方法解决。

全钢结构含钢箱梁、钢桁梁。

钢混组合梁结构含：钢板组合梁桥、钢箱组合梁桥、波形钢腹板桥梁。

>>>钢桁梁桥案例贵阳高速公路：鸭池河大桥一主跨800m钢桁梁斜拉桥(72+72+76+800+76+72+72)=124Om双塔双索面半漂浮体系的混合梁斜拉桥，边跨为预应力混凝土箱梁，中跨为钢桁梁结构，边中跨比为0.275。

钢桁梁结构采用“N”型桁架，横向两片主桁，中心间距为27.0m,桁高7.0m,节间长度为8.0m。

湖北宜昌至张家界高速公路：白洋长江公路大桥一主跨100Om钢桁梁悬索桥主桥采用单跨100Om双塔钢桁梁悬索桥。

主桁架采用华伦式，中心距36m,桁高7.5m,小节间长度7.5m,两节间设一吊点，4节间作为一节段整体吊装，标准吊装节段长度30m,端吊装节段14.2m,跨中吊装节段10.58m。

>>>钢混组合梁桥材料优势：充分利用钢材和混凝土的材料优势，混凝土提高了钢梁的稳定性。

结构优势：减小结构高度、提高结构刚度、减小结构在活荷载下的挠度。

施工便捷：工厂化生产、现场安装质量高、施工费用低、施工速度快。

环保节能：大幅减少水泥用量，减小对环境污染。

缺点：存在抗扭刚度较弱、适用跨度不大的缺点。

1、钢板组合梁桥云南某高速公路项目全长107Km,所在区域位于高烈度地震区,基本地震动峰值加速度.3~0.4g,多座桥梁采用30m-50m钢混组合梁通用图设计。

钢结构建筑设计案例分析引言钢结构建筑作为一种现代化、高效率、环保的建筑形式，得到了广泛的应用和推广。

本文将通过对几个钢结构建筑设计案例的分析，探讨其优势和设计特点，以期为相关领域的设计工作者提供一定的参考和借鉴。

案例一：XXXX大厦XXXX大厦是一座位于城市中心的商业办公楼，采用了钢结构的设计方案。

这座大厦拥有高度的可塑性和灵活性，使得建筑师得以创建一个由玻璃幕墙包裹的流线型建筑。

这种设计不仅满足了现代建筑审美要求，还在一定程度上降低了建筑的自重，并增强了整体结构的抗震性能。

同时，钢结构的使用还使得大厦内部空间的布局得到了更大的自由度，各个楼层的功能区划更加合理。

案例二：XXXX体育馆XXXX体育馆是一座国际级综合性体育场馆，采用钢结构，能够容纳数万人同时观赛。

钢结构的使用为该体育馆提供了更大的悬挑距离，使得大厅内部空间得到了最大化的利用。

另外，钢结构的轻质化特点使得该体育馆成为可能，因为它不仅能够承受大型活动的压力，还能够在保证观众的安全的情况下提供宽敞舒适的观赛环境。

案例三：XXXX桥梁XXXX桥梁是一座连接两个城市的通道，其采用了钢结构的设计方案。

重量轻、强度高是选用钢结构设计的重要原因之一。

这种设计不仅提高了桥梁的稳定性和承载能力，还大大减少了对基础设施的影响。

此外，钢结构桥梁的建造速度相对较快，大大缩短了工期，减少了对交通的影响。

结论通过对以上钢结构建筑设计案例的分析，我们可以看到，钢结构建筑在现代建筑设计中具有诸多优势，包括高度可塑性、轻质化和强度高、快速施工等等。

这些优势使得钢结构建筑成为了现代化建筑的重要组成部分。

然而，我们也需要注意到，钢结构建筑在设计和施工过程中仍然存在诸多挑战和困难，如合理设计和施工技术等。

因此，我们需要更加深入研究和不断创新，以充分发挥钢结构建筑的潜力，推动建筑行业的进步和可持续发展。

参考文献：[1] Smith, John. (2020). "Advantages of Steel in Construction". Construction Journal, 45(2), 50-62.[2] Brown, Emily. (2018). "Analysis of Steel Structures in Modern Architecture". Structure and Design Review, 32(4), 112-128.[3] Chen, Wei. (2019). "Case Study on Steel Structure Bridges". Bridge Engineering, 55(6), 87-98.。

钢结构工程案例一、项目背景。

在咱们这个城市的中心，有一块不大不小的地儿，甲方呢，想要盖一个特别的建筑。

这个建筑既要能当商业中心，又要有艺术感，要在一片高楼大厦里脱颖而出，就像一个穿着奇装异服的明星在人群里一样扎眼。

于是，钢结构就被选中了，为啥呢？因为钢结构就像建筑界的变形金刚，它可以做出各种奇特的形状，而且强度还特别高，能撑起很大的空间。

二、设计阶段。

设计师接到这个任务后，那可是绞尽脑汁啊。

他画了一张又一张的草图，就像画家在创作绝世名画一样。

设计出了一个像巨大的飞鸟展翅一样的建筑外形。

这个建筑有很多弯弯绕绕的线条，还有很多挑空的部分，一般的建筑材料可搞不定。

但是钢结构不怕啊，它就像乐高积木一样，可以按照设计师的想法一块一块地拼接起来。

不过呢，这个设计也给工程师们出了个大难题，因为要计算每一根钢构件的受力情况，就像要给每一个超级英雄安排好战斗任务一样精确。

三、钢材的选择。

这时候，钢材的选择就成了关键。

就像给超级英雄挑选武器一样，不能马虎。

工程师们考虑了好多因素，比如强度、韧性、耐腐蚀性等等。

他们选择了一种高强度的合金钢。

这种钢材就像钢铁侠的战甲一样，又结实又耐用。

而且，它的表面还做了特殊的处理，就像给战甲涂了一层保护膜，能抵抗风雨的侵蚀。

四、施工过程。

施工开始啦，这可真是一场大工程。

首先是钢结构的制作，工人们在工厂里按照精确的尺寸切割、焊接钢材，就像打造一件件精密的武器。

每一个焊接点都要保证质量，要是有一个焊接点出了问题，那就像超级英雄的盔甲上有了个小破洞，可能在关键时刻就掉链子了。

然后就是钢结构的安装了。

起重机像大力士一样把一根根巨大的钢构件吊起来，然后工人们像杂技演员一样在空中把它们准确地拼接在一起。

这个过程中，可出了不少小插曲。

比如说，有一根钢柱在安装的时候，发现和设计的位置差了一点点，这可把大家急坏了。

工人们可没慌，他们就像一群聪明的小工匠，想出了一个巧妙的办法，通过微调旁边的构件，最终让整个结构完美地组合在了一起。

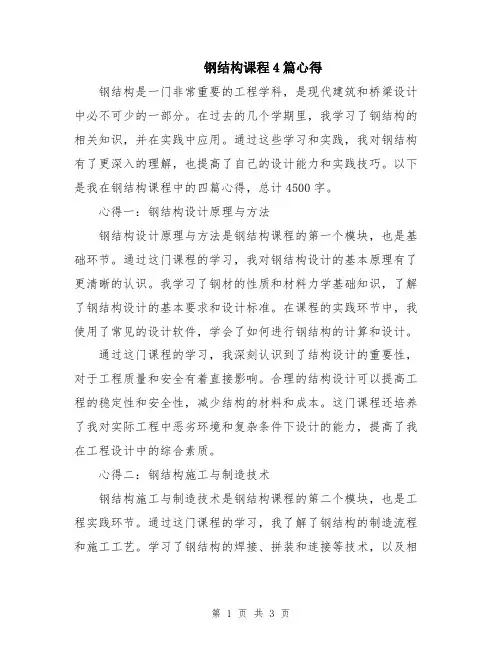

钢结构课程4篇心得钢结构是一门非常重要的工程学科，是现代建筑和桥梁设计中必不可少的一部分。

在过去的几个学期里，我学习了钢结构的相关知识，并在实践中应用。

通过这些学习和实践，我对钢结构有了更深入的理解，也提高了自己的设计能力和实践技巧。

以下是我在钢结构课程中的四篇心得，总计4500字。

心得一：钢结构设计原理与方法钢结构设计原理与方法是钢结构课程的第一个模块，也是基础环节。

通过这门课程的学习，我对钢结构设计的基本原理有了更清晰的认识。

我学习了钢材的性质和材料力学基础知识，了解了钢结构设计的基本要求和设计标准。

在课程的实践环节中，我使用了常见的设计软件，学会了如何进行钢结构的计算和设计。

通过这门课程的学习，我深刻认识到了结构设计的重要性，对于工程质量和安全有着直接影响。

合理的结构设计可以提高工程的稳定性和安全性，减少结构的材料和成本。

这门课程还培养了我对实际工程中恶劣环境和复杂条件下设计的能力，提高了我在工程设计中的综合素质。

心得二：钢结构施工与制造技术钢结构施工与制造技术是钢结构课程的第二个模块，也是工程实践环节。

通过这门课程的学习，我了解了钢结构的制造流程和施工工艺。

学习了钢结构的焊接、拼装和连接等技术，以及相关的设备和工具。

通过实际动手操作，我学到了如何进行焊接和拼装，如何使用相关的工具和设备。

通过这门课程的学习，我不仅学到了理论知识，还掌握了实际操作的技巧。

我了解了各种施工工艺的特点和应用范围，了解了钢结构施工的各个环节和要求。

这对于我的职业发展非常有帮助，为以后从事钢结构设计和施工工作打下了坚实的基础。

心得三：钢结构应用与设计案例分析钢结构应用与设计案例分析是钢结构课程的第三个模块，也是理论与实践相结合的环节。

通过这门课程的学习，我了解了钢结构在不同类型工程中的应用和设计案例。

学习了不同类型工程的结构特点和设计要求，了解了钢结构在各类建筑和桥梁中的应用范围。

通过对众多设计案例的分析和研究，我学到了很多有关钢结构设计的实践经验和技巧。

钢结构焊接问题案例：焊缝质量不合格导致结构失稳1. 案例背景在建筑工程中，钢结构是一种常见的承重结构形式，广泛应用于桥梁、厂房、高层建筑等领域。

为了保证钢结构的安全可靠性，对于焊接工艺和焊接质量有严格的要求。

然而，在实际施工中，由于各种原因，焊接质量可能存在问题，从而导致钢结构出现安全隐患。

本案例以一座桥梁工程为背景，描述了由于焊缝质量不合格而导致桥梁结构失稳的情况。

2. 案例过程2.1 工程背景某市规划修建一座跨越江河的公路桥梁，该桥梁采用钢箱梁作为主要承重结构。

设计方案要求采用自动化焊接技术对钢箱梁进行连接，并且对焊缝进行无损检测以确保质量。

2.2 施工过程根据设计方案，施工单位组织焊接工人进行焊接作业。

由于施工进度紧张，焊接工人在施工过程中存在一定的时间压力。

焊接过程中，焊工使用自动化焊机对钢箱梁的连接处进行焊接。

然而，由于操作不当和设备故障等原因，部分焊缝质量未达到要求。

2.3 桥梁结构失稳桥梁竣工后，经过一段时间的使用，出现了一些问题。

在进行定期检测时发现，部分焊缝存在质量问题，主要表现为：•焊缝存在气孔和夹杂物；•焊缝强度不足；•焊缝尺寸超出允许偏差范围。

经过专业机构的评估和分析发现，这些质量问题导致了桥梁结构的失稳，并且存在安全隐患。

3. 案例结果3.1 安全风险由于部分焊缝质量不合格，桥梁结构失稳，存在以下安全风险：•桥梁承载能力下降：焊缝强度不足会导致桥梁承载能力下降，无法满足设计要求；•结构变形：焊缝尺寸超出允许偏差范围会导致桥梁结构变形，进而影响行车安全；•焊缝断裂：焊缝存在气孔和夹杂物会导致焊缝的脆性增加，容易发生断裂。

3.2 后续处理针对桥梁结构失稳的问题，施工单位采取了以下措施：•进行紧急维修：对于存在质量问题的焊缝进行紧急维修，确保桥梁的安全运行；•加强监测：加强对桥梁结构的定期监测，及时发现和处理其他可能存在的质量问题；•追究责任：对于导致焊接质量问题的原因进行调查和追责。
