钢结构连接节点设计及构造培训(一)

钢结构二次设计1．钢结构二次设计：钢结构二次设计就是将施工图设计图纸转换为钢结构加工和安装的施工图纸。

其主要内容包括如下：（1）构件布置图的绘制：按业主提供的施工图设计图纸，标识构件、节点编号，构件、节点所在图纸，加工和安装的技术要求。

（2）节点设计图：根据BINE提供的设计规范和构件型号确定构件之间的 连接详图，包括连接型式、螺栓规格、数量，定位，焊缝尺寸、型式、节点板尺寸。

（3）绘制车间加工图：按照构件布置图和节点设计图，以确定各组成件的型号、加工尺寸，孔规格及相互位置关系，焊缝尺寸，以便于车间加工。

（4）编制节点设计依据的计算书：根据概念设计图纸所给定的力或按设计规范确定的载荷，进行节点连接的强度计算，为连接设计提供计算依据。

上述二次设计的工作过程中，提供节点设计和计算书是二次设计工作的重要环节。

2． 钢结构连接设计2.1 钢结构节点的连接型式：按构件受力方式可分为单剪（铰接）连接、轴力连接、弯矩（刚接）连接，扭矩连接，组合连接等。

按构件的连接方式可分为单板连接，双板连接，单角钢连接，双角钢连接，端板连接。

按构件与构件间的连接可分为梁-梁连接，梁-柱连接及其分别带有水平支撑和垂直支撑的连接，柱拼接(包括大小柱的拼接)。

2.2 钢结构连接节点的设计要求钢结构的节点设计应满足承载力的要求，还应具有必要的延展性，避免应力集中和过大的约束应力。

同时，便于加工和安装，满足加工工艺性要求。

应该注意节点的合理构造，符合经济性要求。

此外还必须适应岭澳二期核电的钢结构施工要求。

岭澳二期核电工程对钢结构的加工和安装要求决定了钢构件的连接方式，由于加工车间的焊接易于保证焊缝质量，而大批量的钢构件仅适于车间加工才能保证工程进度的要求，同时便于现场安装方便快速，因此决定了在钢结构的节点设计中，构件与构件间的连接要尽可能使用螺栓连接，除非在那些使用螺栓连接将使整个节点变得非常复杂或者被连接构件的尺寸较小、无足够的空间布置一定数量的螺栓，而采用现场焊接的连接设计。

钢架节点设计9.1梁柱节点设计.梁柱的连接方式：柱翼缘和梁翼缘焊接，梁腹板通过8.8级摩擦型高强度螺栓与柱连接。

（见下图9.1）在计算中认为腹板传递剪力，翼缘传递弯矩。

从内力组合可以看出，与B轴柱相连梁的端弯矩较大，以B柱的梁柱节点设计为例。

其最不利内力为：M=386.5kN・mV=206.4kN.图9.1主梁与柱的连接节点图(1)连续螺栓采用8.8级摩擦型高强度螺栓M24,摩擦系数口=0.4,一个螺栓的预拉力P=175kN。

单个螺栓的抗剪承载力设计值为：N v=0.9n f口p=0.9x1.0x0.4x175kN=63kNnV/N v(V/N v=206.4/63=3.28)取n=4螺栓间距p3d o(3d0=3x24mm=72mm)取p=90mm。

(2)梁柱翼缘对接焊缝采用引弧板施焊，二级焊缝，边缘最大应力为：。

二M/W x=MH/{Bt(H-t)2}=386.5x106x500/{200x16x(500-16)2}=257.8N/mm2f t(f t=310N/mm2)(3)柱腹板受压承载力验算A f f b/b c f c=200x16x310/{(16+5x25)x310}mm=22.7mmt w(t w=16mm)He/30Jf y/235=(500-2x25/30)J345/245mm=18.2mmt w(t w=16mm)因此，柱腹板需配置横向加劲肋。

根据《钢结构设计规范》取加劲肋厚度为12mm。

(4)柱受拉翼缘验算为防止与梁受拉翼缘板相连处的柱翼缘板因受拉而发生横向弯曲，柱翼缘板的最小厚度为te0.4JAf0.4J A f=0.4x J200■16mm=22.6t=25mm22.6mm满足要求。

,ef为提高节点的安全性，在梁受拉翼缘对应的位置按构造配置柱横向加劲肋。

(5)梁柱刚性连接处的节点域验算因为B柱两侧的弯矩方向相反，相对而言A,C柱更不利，取边柱梁最不利内力，M=386.5kN•mV=206.4kN(M b1+M b2)/V p=(M b1+M b2)/h b h c t cw=386.5x106/{(500-2x16)(500-2x25)x16}=114.7NN/mm24f v/3=240N/mm2)满足要求。

钢结构节点设计钢结构作为一种广泛应用于建筑和工程领域的结构形式，其节点设计至关重要。

节点是钢结构中连接各个构件的关键部位，它们的性能直接影响着整个结构的稳定性、安全性和可靠性。

钢结构节点的类型多种多样，常见的有梁柱节点、梁梁节点、柱柱节点等。

每种节点都有其特定的受力特点和设计要求。

在梁柱节点设计中，要考虑梁和柱之间的弯矩、剪力和轴力的传递。

通常采用的连接方式有焊接、高强螺栓连接和栓焊混合连接。

焊接连接具有良好的整体性和刚度，但施工难度较大，对焊接质量要求高。

高强螺栓连接施工方便，可拆卸，但节点刚度相对较弱。

栓焊混合连接则结合了两者的优点，在实际工程中应用较为广泛。

梁梁节点的设计重点在于保证梁之间的荷载传递顺畅。

例如，在简支梁的连接中，要确保节点能够承受剪力和局部压力；而在连续梁的节点处，除了剪力和压力外，还需要考虑弯矩的传递。

柱柱节点的设计需要考虑柱子的受压和受弯性能。

对于多层框架结构，柱柱节点的连接形式会影响结构的整体稳定性和抗震性能。

在进行钢结构节点设计时，需要遵循一系列的原则和规范。

首先，节点的承载力应不低于所连接构件的承载力，以保证结构的安全性。

节点的变形能力也要与构件相适应，避免在正常使用条件下出现过大的变形。

其次，节点的构造应尽量简单，便于施工和质量控制。

复杂的节点构造不仅增加施工难度，还容易出现质量问题。

此外，节点还应具有良好的抗震性能，能够在地震作用下保持结构的整体性和稳定性。

为了实现上述设计要求，设计师需要对节点的受力情况进行详细的分析。

这通常包括使用力学模型和有限元分析软件来模拟节点在各种荷载作用下的应力分布和变形情况。

通过分析结果，可以优化节点的几何形状、连接方式和构件尺寸，以提高节点的性能。

在材料选择方面，节点所使用的钢材应与构件的钢材具有相同或相近的强度和性能。

同时，高强螺栓、焊缝等连接材料也应符合相关标准和规范的要求。

施工过程中的质量控制对于节点的性能也有着重要影响。

钢结构节点连接手册摘要：一、引言1.钢结构节点连接的重要性2.手册的目的和适用范围二、钢结构节点连接的基本原理1.钢结构节点连接的类型2.钢结构节点连接的性能要求3.钢结构节点连接的构造方法三、常见钢结构节点连接技术1.焊接连接a.焊接连接的优点b.焊接连接的适用范围c.焊接连接的注意事项2.螺栓连接a.螺栓连接的优点b.螺栓连接的适用范围c.螺栓连接的注意事项3.铆接连接a.铆接连接的优点b.铆接连接的适用范围c.铆接连接的注意事项四、钢结构节点连接的设计与计算1.设计原则2.设计方法3.计算公式及示例五、钢结构节点连接的施工与验收1.施工准备2.施工工艺3.验收标准及方法六、钢结构节点连接的维护与检修1.维护保养2.常见故障及处理方法3.定期检查与评估七、案例分析1.案例一：焊接连接在钢结构桥梁中的应用2.案例二：螺栓连接在高层建筑中的应用3.案例三：铆接连接在重型机械设备中的应用八、总结与展望1.钢结构节点连接技术的发展趋势2.未来研究方向与创新点正文：一、引言钢结构作为一种重要的建筑材料，在我国建筑行业中得到了广泛的应用。

钢结构节点连接作为钢结构的重要组成部分，其质量与性能直接影响到钢结构整体的稳定性和安全性。

为此，本文针对钢结构节点连接的类型、性能要求、构造方法等方面进行详细介绍，以期为钢结构工程技术人员提供有益的参考。

本手册主要适用于钢结构工程设计、施工、验收、维护及检修等环节，旨在提高钢结构节点连接技术水平，确保钢结构工程质量。

二、钢结构节点连接的基本原理1.钢结构节点连接的类型钢结构节点连接主要有焊接连接、螺栓连接和铆接连接等。

各种连接类型具有不同的性能特点，适用于不同的工程场合。

2.钢结构节点连接的性能要求钢结构节点连接应具备以下性能：（1）连接强度高，能承受设计荷载；（2）连接稳定性好，不易产生疲劳破坏；（3）连接变形小，有利于保证构件尺寸精度；（4）耐腐蚀性能好，延长连接件使用寿命。

钢结构节点知识要点概述钢结构在现代建筑和工程中被广泛应用，节点作为连接构件的重要组成部分，具有关键的承载和传力功能。

钢结构节点设计的合理性直接影响着整个结构的安全性和性能。

本文将概述钢结构节点设计的要点和关键知识，以帮助读者更好地理解和应用于实践中。

一、节点的基本概念和分类1. 节点定义与作用：节点是支撑钢结构构件的连接点，承担着受力传递、转换和分配的功能。

合理的节点设计可以有效提高结构的刚度、强度和稳定性。

2. 节点分类：根据受力方式的不同，节点可分为剪力节点、轴力节点、弯矩节点等。

每一类节点在受力和设计考虑方面有其独特的要点和设计原则。

二、节点设计的关键考虑因素1. 力学性能要求：节点应满足结构强度、刚度、变形和稳定性等力学性能要求。

其中，强度是保证节点在荷载作用下不发生破坏的重要因素；刚度则直接影响结构整体的刚度和变形控制；稳定性在遭受侧向荷载时保证节点和结构整体的安全性。

2. 施工性能要求：节点设计应兼顾结构施工的便利性和安全性。

合理的节点设计可以简化施工工序、减少施工难度，并确保节点的质量和稳定性。

3. 材料选用和腐蚀防护：节点设计中对材料的选用和腐蚀防护也是重要考虑因素。

合适的材料选择和腐蚀防护措施可以延长节点的使用寿命，并降低维护和修复的成本。

三、节点设计的常见问题与解决方法1. 引起节点失效的主要问题：常见的引起节点失效的问题包括材料本身缺陷、焊接质量不达标、构件连接方式不合理等。

对于这些问题，应采取相应的质量控制和检测措施，确保节点的安全性。

2. 剪力节点设计的关键问题：剪力节点是钢结构中常见的节点形式，其设计中需重点关注节点的剪力传递机制、板端受剪效应、焊缝的设计和检测等问题。

通过合理分析和计算，可以得到满足要求的剪力节点设计方案。

3. 高强度螺栓连接节点的设计要点：在一些特殊应用场合，高强度螺栓连接节点常被采用。

在这种节点设计中，需要重点关注螺栓的预紧力控制、剪力和轴力的传递机制、松动和疲劳的问题等。

钢结构节点连接手册（原创版）目录一、钢结构节点概述1.节点的定义与分类2.节点在钢结构中的重要性二、钢结构节点设计要点1.节点的刚接与铰接2.节点板的选型与设计3.端头板、轴承、角码、套筒等构件的选择与设计4.节点的构造规定、构造图例、计算例题及计算图表三、钢结构节点设计手册1.《钢结构连接节点设计手册》简介2.《单层网壳嵌入式毂节点探析》研究3.钢结构连接节点设计手册的实际应用正文一、钢结构节点概述钢结构节点是指钢结构中两个或多个构件连接的地方，是钢结构工程中至关重要的组成部分。

根据连接方式的不同，节点可以分为刚接和铰接两种类型。

在钢结构设计中，节点的处理对于整个结构的稳定性、承载力和使用寿命具有举足轻重的作用。

二、钢结构节点设计要点1.节点的刚接与铰接在钢结构设计中，节点的刚接与铰接是非常重要的设计参数。

结构工程师需要根据实际情况和设计要求，选择合适的刚接或铰接方式。

刚接节点要求构件之间具有足够的刚度，使得节点能够承受较大的弯矩和剪力；而铰接节点则允许构件之间在一定范围内进行旋转，具有较好的柔韧性。

2.节点板的选型与设计节点板是钢结构节点中的关键构件，它的选型和设计直接影响到整个节点的性能。

在节点板设计中，需要考虑材质、尺寸、形状等因素，以满足强度、刚度和疲劳性能等方面的要求。

3.端头板、轴承、角码、套筒等构件的选择与设计在钢结构节点设计中，除了节点板外，还需要考虑端头板、轴承、角码、套筒等构件的选择与设计。

这些构件的选型和设计需要结合实际工况和设计要求，以确保节点的稳定性和承载能力。

4.节点的构造规定、构造图例、计算例题及计算图表在钢结构节点设计过程中，需要遵循相关的构造规定和标准。

同时，为了便于设计和施工，需要提供构造图例、计算例题和计算图表等参考资料。

这些资料可以帮助工程师更好地理解节点的设计原理和方法，从而确保节点的安全性和可靠性。

三、钢结构节点设计手册1.《钢结构连接节点设计手册》简介《钢结构连接节点设计手册》是一本关于钢结构节点设计的专业书籍，由中国建筑工业出版社出版。

钢结构知识培训钢结构作为现代建筑中广泛应用的一种结构形式，具有强度高、重量轻、施工速度快等诸多优点。

为了让大家更深入地了解钢结构，本文将对钢结构的相关知识进行详细的介绍和培训。

一、钢结构的定义与特点钢结构是指以钢材为主要材料，通过焊接、螺栓连接等方式组成的结构体系。

其主要特点包括：1、强度高：钢材的强度远高于混凝土和木材等常见建筑材料，能够承受较大的荷载。

2、重量轻：相比混凝土结构，钢结构的自重较轻，有利于减少基础造价和运输成本。

3、施工速度快：钢结构构件可以在工厂预制，现场拼装，大大缩短了施工周期。

4、可重复利用：钢结构构件拆除后，经过适当处理可以再次使用，符合可持续发展的理念。

二、钢结构的材料1、钢材的种类碳素结构钢：价格较低，性能一般，适用于一般建筑结构。

低合金高强度结构钢：具有较高的强度和良好的综合性能，广泛应用于重要的钢结构工程。

2、钢材的性能力学性能：包括屈服强度、抗拉强度、伸长率等，这些性能决定了钢材的承载能力。

工艺性能：如冷弯性能、焊接性能等，影响钢材的加工和连接质量。

三、钢结构的连接方式1、焊接连接焊接是通过高温使钢材局部熔化，冷却后形成牢固的连接。

焊接连接的优点是强度高、密封性好，但对焊接工艺和焊工技术要求较高。

2、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接。

普通螺栓连接施工简单，但承载能力相对较低；高强度螺栓连接具有较高的承载能力和可靠性。

3、铆钉连接铆钉连接在钢结构中的应用逐渐减少，但其在一些特定场合仍有使用。

四、钢结构的设计原则1、结构的稳定性钢结构在承受荷载时，不仅要满足强度要求，还要保证结构的稳定性，防止出现失稳现象。

2、构件的强度和刚度根据结构所承受的荷载，合理设计构件的截面尺寸，确保其强度和刚度满足要求。

3、节点设计节点是钢结构中的关键部位，其设计应保证传力明确、可靠，同时便于施工和维护。

五、钢结构的施工流程1、施工准备包括场地平整、材料采购、构件预制等工作。

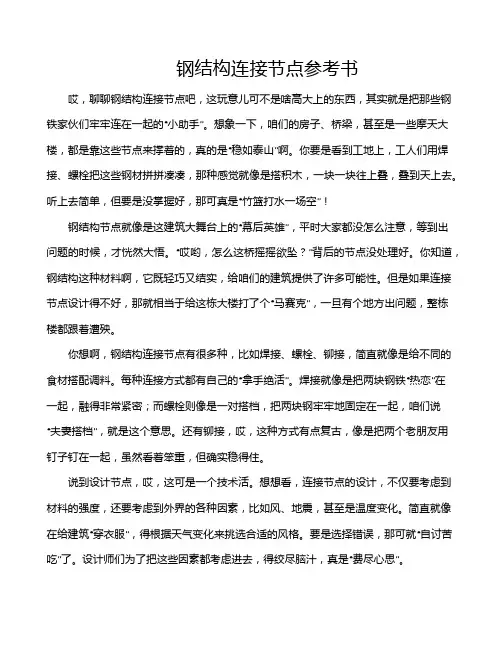

钢结构连接节点参考书哎，聊聊钢结构连接节点吧，这玩意儿可不是啥高大上的东西，其实就是把那些钢铁家伙们牢牢连在一起的“小助手”。

想象一下，咱们的房子、桥梁，甚至是一些摩天大楼，都是靠这些节点来撑着的，真的是“稳如泰山”啊。

你要是看到工地上，工人们用焊接、螺栓把这些钢材拼拼凑凑，那种感觉就像是搭积木，一块一块往上叠，叠到天上去。

听上去简单，但要是没掌握好，那可真是“竹篮打水一场空”！钢结构节点就像是这建筑大舞台上的“幕后英雄”，平时大家都没怎么注意，等到出问题的时候，才恍然大悟。

“哎哟，怎么这桥摇摇欲坠？”背后的节点没处理好。

你知道，钢结构这种材料啊，它既轻巧又结实，给咱们的建筑提供了许多可能性。

但是如果连接节点设计得不好，那就相当于给这栋大楼打了个“马赛克”，一旦有个地方出问题，整栋楼都跟着遭殃。

你想啊，钢结构连接节点有很多种，比如焊接、螺栓、铆接，简直就像是给不同的食材搭配调料。

每种连接方式都有自己的“拿手绝活”。

焊接就像是把两块钢铁“热恋”在一起，融得非常紧密；而螺栓则像是一对搭档，把两块钢牢牢地固定在一起，咱们说“夫妻搭档”，就是这个意思。

还有铆接，哎，这种方式有点复古，像是把两个老朋友用钉子钉在一起，虽然看着笨重，但确实稳得住。

说到设计节点，哎，这可是一个技术活。

想想看，连接节点的设计，不仅要考虑到材料的强度，还要考虑到外界的各种因素，比如风、地震，甚至是温度变化。

简直就像在给建筑“穿衣服”，得根据天气变化来挑选合适的风格。

要是选择错误，那可就“自讨苦吃”了。

设计师们为了把这些因素都考虑进去，得绞尽脑汁，真是“费尽心思”。

节点的施工也得讲究点。

这时候，工人们的技术就显得尤为重要了。

你想，要把那么多钢材连接在一起，不能马虎，哪怕是一点小小的疏忽，都可能造成后续的麻烦。

那可真是“前面一块地，后面一场空”啊！施工的时候得确保每一个节点都能承受得住各种压力。

你知道，有时候一个小小的误差，日后可就成了大问题。
