实验三通信建设工程概预算文件的编制
一、实训目的
1.掌握通信线路工程各类工程的工作流程及主要工程量。
2.能熟练运用2008版预算定额手册,正确进行相关定额子目的查找和套用。
3.理解和掌握通信建设工程工程量的统计方法。
4.掌握通信建设工程费用费率的计取方法。
5.熟练掌握通信建设工程预算表格的填写方法。
6.能独立进行工程项目的概预算文件编制。
7.能熟练进行通信建设工程概预算编制说明的撰写。
二、实训场地和器材
通信工程设计实训室(2008版预算定额手册1套、装有专用概预算软件的微型计算机1台)
三、实训内容
1.已知条件
①本设计为×××学院移动通信基站中继光缆线路单项工程一阶段设计,施工图如图1(a)和图1(b)所示。
②本工程建设单位为×××市移动分公司,不委托监理,不购买工程保险,不实行工程招标。核心机房的ODF架已安装完毕,本次工程的中继传输光缆只需上架成端即可。
③施工企业距离工程所在地200Km。敷设通道光缆用材视同敷设管道光缆。
④国内配套主材的运距为400Km,按不需要中转(即无需采购代理)考虑。
⑤施工用水、电、蒸汽费、综合赔补费、劳动安全卫生评价费分别按3000元、10000元和500元计取。
⑥本工程不计取“已完工程及设备保护费”、“运土费”、“工程排污费”、“建设期利息”、“可行性研究费”、“研究实验费”、“环境影响评价费”、“专利及专用技术使用费”和“生产准备及开办费”等费用。
⑦计算建设单位管理费时计费基础为工程费,相应费率为1.5%。
⑧本次工程所用到的主要材料单价可以从教材综合案例一中查找。
2.学生操作内容
要求编制该施工图一阶段设计预算,并撰写编制说明。

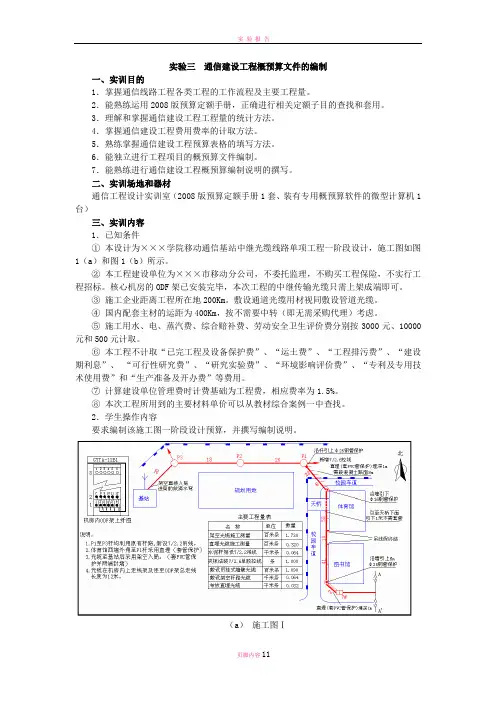

(a)施工图Ⅰ
(b)施工图Ⅱ
图1 ×××学院移动通信基站中继光缆线路工程施工图
3.施工图解析
1)施工图(a)的工程量统计:
从A——A ’接图符号处由7#人孔至图书馆南墙脚之间采用埋式光缆敷设,其路由长度为2m;再由图书馆南墙脚处钢管引上,采用吊线式墙壁光缆敷设110米(在天桥处引下1米),再由体育馆北外墙处钢管引下后,经30米的埋式光缆敷设至P1水泥杆处,由此通过杆上钢管引上后,经水泥杆P1、P2及P3架空敷设至基站机房墙壁,然后做好防水封堵接入基站机房内,最后光纤在基站机房内的传输机架上与1、2排法兰盘进行连接,每排上纤6芯,第一排上1#—6#纤,第二排上7#—12#纤,其敷设光缆类型为DYTA—12B1。
具体说来,施工图(a)的工程量计算如下:
(1)架空光(电)缆工程施工测量:L=20+18+26=64m。
(2)直埋式光(电)缆工程施工测量:L=2+8+22=32m。
(3)管道光(电)缆施工测量:L=6(引上)+41+10+58+1(引上)+6(引下)+6(引上)=128m。
(4)人工开挖路面(混凝土,150以下),假设不放坡,沟深为0.8m,沟底为0.3m,则S=0.3×8=24m2。
(5)挖、松光(电)缆沟(普通土):V=0.3×0.8×(2+22)=5.76m3。
(6)挖、夯光(电)缆沟(普通土):V=0.3×0.8×8=1.92m3。
(7)平原地区敷设埋式光缆(12芯):L=2+8+22=32m。
(8)埋式光缆铺管保护(塑料管):L=2+22+8=32m。
(9)架设7/2.6单股拉线;1条。
(10)架设7/2.2吊线:L=20+18+26=64m。
(11)敷设架空光缆:L=20+18+26=64m。
(12)安装引上钢管:3根(1根杆上,2根墙上)。
(13)穿放引上光缆:3条。
(14)敷设吊挂式墙壁光缆=41+10+58+1=110m。
(15)打穿人孔墙洞:1处。
(16)进局光缆防水封堵:1处。
(17)安装光纤连接盘(6芯):2块。
(18)光纤连接(熔接法):12芯。
(19)安装光纤跳线:12条。
2)施工图(b)的工程量统计:
从A——A ’接图符号处由7#人孔经115米通信通道敷设至6#人孔;再由6#人孔至3#人孔采用管道光缆敷设,其长度为6+22+6=34米;再由3#人孔至1#人孔进行通信通道敷设,最后经过2米的管道敷设至光缆交接箱(光缆上纤至第一块光纤连接盘,即1#—12#),其敷设光缆类型为DYTA—12B1。
(1)管道光(电)缆施工测量:115+6+22+2+53+4+2=208m;
(2)敷设塑料子管(1孔管):L=6+22+6+2=36m;
(3)敷设管道光缆:L=6+22+6+2=36m;
(4)敷设室外通道光缆:L=115+53+4=172m;
(5)安装光纤连接盘(6芯):2块
(6)光纤连接(熔接法):12芯
(7)安装光纤跳线:12条
3)施工图(a)和施工图(b)工程量进行同类项合并,汇总如下:
(1)架空光(电)缆工程施工测量:L=20+18+26=64m。
(2)直埋式光(电)缆工程施工测量:L=2+8+22=32m。
(3)管道光(电)缆施工测量:L=6(引上)+41+10+58+1(引上)+6(引下)+6(引上)+115+6+22+2+53+4+2=336m。
(4)人工开挖路面(混凝土,150以下),假设不放坡,沟深为0.8m,沟底为0.3m,则S=0.3×8=24m2。
(5)挖、松光(电)缆沟(普通土):V=0.3×0.8×(2+22)=5.76m3。
(6)挖、夯光(电)缆沟(普通土):V=0.3×0.8×8=1.92m3。
(7)平原地区敷设埋式光缆(12芯):L=2+8+22=32m。
(8)埋式光缆铺管保护(塑料管):L=2+22+8=32m。
