下载文档原格式
1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。
聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。
聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。
其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。
在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。
聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。
常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A123、CaF2、焦炭粉及各种金属粉。
如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。
聚合物复合材料力学性能研究报告摘要：本研究报告旨在探讨聚合物复合材料的力学性能。
通过实验研究和数值模拟方法，我们对聚合物复合材料的强度、刚度、断裂韧性以及疲劳性能进行了全面分析。
研究结果表明，聚合物复合材料在力学性能方面具有优异的表现，但也存在一些局限性。
本报告提供了对聚合物复合材料力学性能的深入理解，为材料设计和应用提供了重要参考。
1. 引言聚合物复合材料是由聚合物基体和增强剂组成的复合材料，具有轻质、高强度和良好的耐腐蚀性等优点。
随着科技的发展，聚合物复合材料在航空航天、汽车工业、建筑和体育器材等领域得到广泛应用。
为了更好地利用聚合物复合材料的优势，深入研究其力学性能至关重要。
2. 实验方法本研究采用了标准的拉伸、弯曲和压缩试验来评估聚合物复合材料的力学性能。
我们选择了几种常见的聚合物基体和增强剂进行实验，包括碳纤维、玻璃纤维和纳米填料等。
通过测量材料的应力-应变曲线，我们可以获得材料的强度、刚度和断裂韧性等参数。
3. 结果与讨论实验结果表明，聚合物复合材料具有较高的强度和刚度。
增强剂的加入可以显著提高材料的力学性能。
碳纤维增强聚合物复合材料在强度和刚度方面表现出色，适用于要求高强度和刚度的应用。
玻璃纤维增强聚合物复合材料具有较好的韧性和耐冲击性，适用于需要抗冲击性能的应用。
纳米填料的加入可以改善聚合物复合材料的疲劳性能，延长其使用寿命。
4. 数值模拟为了更全面地了解聚合物复合材料的力学性能，我们采用数值模拟方法对其进行了研究。
通过有限元分析，我们可以模拟材料在不同载荷下的应力分布和变形情况。
数值模拟结果与实验结果相吻合，验证了实验的准确性。
5. 局限性与展望尽管聚合物复合材料具有许多优点，但也存在一些局限性。
例如，聚合物基体材料在高温环境下容易软化，导致力学性能下降。
此外，复合材料的制造成本较高，限制了其广泛应用。
未来的研究可以重点关注这些问题，并寻找解决方案，进一步提高聚合物复合材料的力学性能。

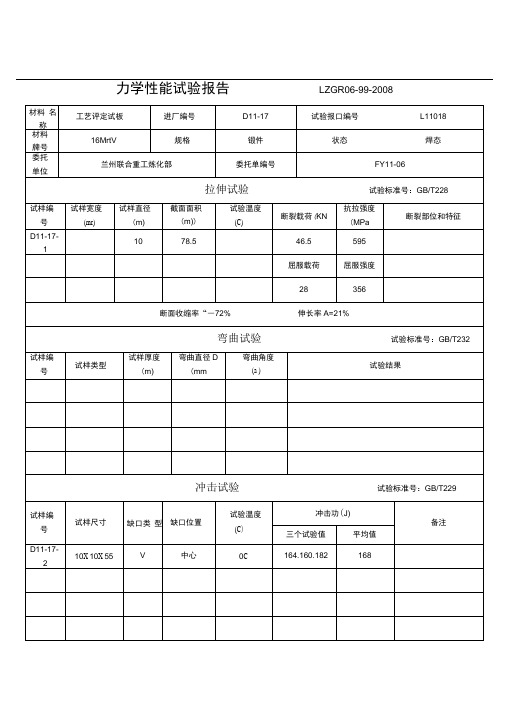

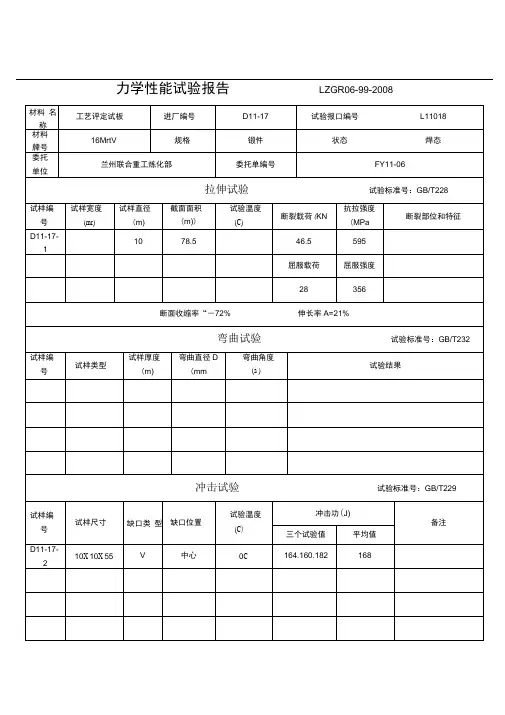

力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能试验报告LZGR06-99-2008力学性能实验报告LZGR06-99-2008力学性能实验报告LZGR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008GR06-99-2008 力学性能试验报告经典资料，WOR文档，可编辑修改，欢迎下载交流。
力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008力学性能试验报告GR06-99-2008。
灰铸铁力学性能牌号铸件壁厚/mm 最小抗拉强度Qb/MPa硬度分级硬度范围HBW金相组织HT100 2.5~10 130H145 ≤170铁素体10~20 10020~30 9030~50 80H150 2.5~10 175H175 150~200 铁素体+珠光体10~20 14520~30 13030~50 120HT200 2.5~10 220H195 170~220 珠光体10~20 19520~30 17030~50 160HT250 4.0~10 270H215 190~240 珠光体10~-20 24020~30 22030~50 200HT300 10~-20 290H235 210-260 100%珠光体20~30 25030~50 230HT350 10~-20 340H255 230~280 100%珠光体20~30 29030~50 260球墨铸铁铁力学性能牌号铸件壁厚/mm抗拉强度Qa/MPa屈服强度Q0.2/MPa伸长率Q（%）参考≥布氏硬度HBW金相组织QT400-18A>30~60 390 250 18130~180 铁素体>60~200 370 240 12QT400-15A>30~60 390 250 15130~180 铁素体>60~200 370 240 12QT500-7A>30~60 450 300 7170~240 铁素体+珠光体>60~200 420 290 5QT600-3A>30~60 600 360 3180~270 珠光体+铁素体>60~200 550 340 1QT700-2A>30~60 700 400 2180~270 珠光体>60~200 650 380 1QT800-2A / 800 480 2 245~335 珠光体或回火组织QT900-2A / 900 600 2 280~360 贝氏体或回火马氏体灰铸铁中外对照表中国GB国际标准ISO 俄罗斯ΓOCT美国ASTN日本JIS德国DIN英国BS 法国NFHT100 100 CЧ10 / FC100 / 100 / HT150 150 CЧ15No.20 FC150 GG15 150 FGL150 HT200 200 CЧ20No.30 FC200 GG20 200 FGL200 HT250 250 CЧ25No.35 FC250GG25250 FGL250 HT300 300 CЧ30No.45 FC300 GG30 300 FGL300 HT350 350 CЧ35No.50 FC350 GG35 350 FGL350 HT400 / CЧ40No.60 / GG40 / FGL400球墨铸铁中外对照表中国GB国际标准ISO 俄罗斯ΓOCT美国ASTN日本JIS德国DIN英国BS 法国NFQT400-18 400-18 CЧ40 60-40-18 FCD400 GGG40 400/17 FGS370-17 QT450-10 450-10 CЧ45 65-45-12 FCD450 / 420/12 FGS400-12 QT500-7 500-7 CЧ50 70-50-05 FCD500 GGG50 500/7 FGS500-7 QT600-3 600-3 CЧ60 80-60-03 FCD600 GGG60 600/3 FGS600-3 QT700-2 700-2 CЧ70 100-70-03 FCD700 GGG70 700/2 FGS700-2 QT800-2 800-2 CЧ80 120-90-02 FCD800 GGG80 800/2 FGS800-2 QT900-2 900-2 CЧ100 / / / 900/2 /教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

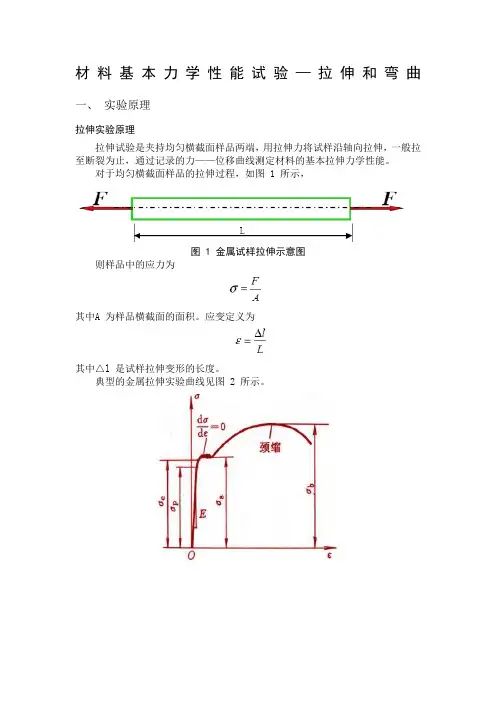

材料基本力学性能试验—拉伸和弯曲一、实验原理拉伸实验原理拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。
对于均匀横截面样品的拉伸过程，如图 1 所示，图 1 金属试样拉伸示意图则样品中的应力为其中A 为样品横截面的面积。
应变定义为其中△l 是试样拉伸变形的长度。
典型的金属拉伸实验曲线见图 2 所示。
图3 金属拉伸的四个阶段典型的金属拉伸曲线分为四个阶段，分别如图 3(a)-(d)所示。
直线部分的斜率E 就是杨氏模量、σs 点是屈服点。
金属拉伸达到屈服点后，开始出现颈缩现象，接着产生强化后最终断裂。
弯曲实验原理可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实验结果测定材料弯曲力学性能。
为方便分析，样品的横截面一般为圆形或矩形。
三点弯曲的示意图如图 4 所示。
图4 三点弯曲试验示意图据材料力学，弹性范围内三点弯曲情况下C 点的总挠度和力F 之间的关系是其中I 为试样截面的惯性矩，E 为杨氏模量。
弯曲弹性模量的测定将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲，对于矩形截面的试样，具体符号及弯曲示意如图 5 所示。
对试样施加相当于σpb0.01。
(或σrb0.01)的10％以下的预弯应力F。
并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。
记录弯曲力的增量DF 和相应挠度的增量Df ,则弯曲弹性模量为对于矩形横截面试样，横截面的惯性矩I 为其中b、h 分别是试样横截面的宽度和高度。
也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。
宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。
在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图 6 所示。
Q B力学性能报告集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
Q215、Q235、Q345B合金钢管力学性能介绍
Q215、Q235、Q345B合金钢管力学性能和化学成份
Q235与Q345的区别
不同:
1、Q235的屈服强度下限为235MPa,Q345的屈服强度下限为345MPa(Q的意义为汉字的"屈"字，后面的数值代表屈服强度下限)
2、二者合金含量不同：Q235为普通碳钢，Q345为低合金钢
Q235是碳素构造钢,与旧标准GB700-79牌号对照A3、C3
Q345是低合金构造钢，与旧标准1591-88牌号对照12MnV、16Mn16MnRE、
18Nb、14MnNb
Q235--金属构造件，心部强度要求不高的渗碳或氰化零件，拉杆、连杆、吊钩、车钩、螺栓螺母、套筒、轴及焊接件
Q345--综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的构造、机械零件、建筑构造、一般金属构造件，热轧或正火状态应用，可用于-40℃以下寒冷地区的各种构造。
依据你设计的构造具体情况来定.如构造是强度克制,可考虑采用Q345如构造是刚度克制,可考虑采用Q235价格Q345稍贵点,但因其高强度,可节省材料.具体选用可从以上几点综合比较。
Q235\Q345是依据钢材的屈服强度来分的即分别为235MPa和345MPa，Q345稍贵一些，但价格差别不是很大。
