注塑模具介绍及典型结构分析注塑模具是在注塑机上使用的一种工具,用于将熔融的塑料注入到模具腔中,冷却并形成所需的产品形状。
它是塑料注塑成型过程中不可缺少的组成部分。
注塑模具通常由模具基板、进料系统、冷却系统、腔体、顶出系统和模具腔板等部分组成。
1.模具基板:模具基板是模具的主要支撑结构,通常由钢材制成。
它具有足够的刚度和强度来抵抗注塑过程中的压力和热应力。
2.进料系统:进料系统是将熔融的塑料从注塑机送入模具腔体的通道。
它通常包括喷嘴、导流槽和进料孔。
进料系统的设计对产品的填充、流动和冷却有着重要影响。
3.冷却系统:冷却系统用于从注射模具中引出热量并加快产品冷却。
它通常由冷却孔和水管组成。
冷却系统的设计应使塑料能够均匀冷却,以防止产品缩短、翘曲和变形。
4.腔体:模具腔体是产品的实际成型空腔。
它的形状和尺寸应与所需产品的形状和尺寸相匹配。
模具腔体由腔板和芯棒组成。
腔板是模具的主要成型部分,芯棒是用于形成产品中的内部结构的部分。
5.顶出系统:顶出系统用于将成型产品从模具腔体中顶出。
它通常包括顶针和顶出板。
顶出系统的设计应使产品能够顺利顶出,同时避免产品损坏。
注塑模具的典型结构可以根据产品形状和要求的不同而有所变化,下面是一些常见的注塑模具结构:1.平板模具:平板模具是最简单和最常见的注塑模具结构,适用于产品形状简单、尺寸较小的情况。
它由两个平板组成,中间夹着模具腔板。
2.滑块模具:滑块模具适用于具有复杂形状、有空心结构或需要多个材料注塑的产品。
它包括一个或多个滑块,通过滑动来形成产品中的空心部分或添加附加材料。
3.悬挂模具:悬挂模具适用于需要动态脱模的产品。
它的结构类似于滑块模具,但模具腔板安装在一个悬挂板上,可以以一定的角度进行移动,以便更容易顶出成型产品。
4.热流道模具:热流道模具适用于要求填充均匀、减少废品产生的高精度产品。
它包括热流道系统,通过加热来控制塑料的流动和冷却过程。
总之,注塑模具在塑料注塑成型过程中起到至关重要的作用,通过不同的结构设计,可以满足不同产品的形状、尺寸和要求。
引言概述注塑成型模具在现代制造业中扮演着至关重要的角色。
它是将熔化的材料注入模具中进行形状复制的关键工具。
注塑成型模具的设计和制造过程需要高度的专业知识和技术,以确保生产出高质量的注塑产品。
本文将详细介绍注塑成型模具的基本概念、分类、设计原则、制造流程以及其在制造业中的应用。
正文内容1.注塑成型模具的基本概念1.1定义:注塑成型模具是用于将熔化的塑料或金属注入模具中进行复制的工具。
1.2组成:注塑成型模具由模具座、模腔、模芯、导向机构、注塑系统等部分组成。
1.3作用:注塑成型模具能够实现快速、高效地生产大量塑料制品。
2.注塑成型模具的分类2.1根据材料分类:注塑成型模具可分为塑料模具和金属模具。
2.2根据结构分类:注塑成型模具可分为单腔模具、多腔模具和复合结构模具。
2.3根据用途分类:注塑成型模具可分为家电类模具、汽车类模具、日用品类模具等。
3.注塑成型模具的设计原则3.1材料选择:根据被制品的材料特性选择合适的模具材料。
3.2结构设计:考虑产品结构特点,优化模具的设计以提高生产效率和产品质量。
3.3流道设计:合理设计模具的流道,以确保塑料材料能够均匀地流入模腔。
3.4冷却系统设计:设计合理的冷却系统,以加快模具的冷却速度,提高生产效率。
3.5注塑系统设计:选用适当的注塑机和配套设备,确保注塑过程的稳定性和精度。
4.注塑成型模具的制造流程4.1设计:根据产品要求进行模具设计,包括三维建模和工程图纸设计。
4.2制造模腔:根据设计图纸制造模腔部分,包括线切割、精密加工等工艺。
4.3制造模芯:根据设计图纸制造模芯部分,包括CNC加工、磨削等工艺。
4.4装配:将模腔和模芯装配在一起,并进行调试和测试。
4.5表面处理:根据需求进行模具表面处理,如电镀、喷涂等。
5.注塑成型模具在制造业中的应用5.1汽车制造:注塑成型模具广泛应用于汽车内饰件、外观件等的生产。
5.2家电制造:注塑成型模具用于电视机壳体、空调面板等家电制品的生产。
图文说明注塑模具日语说明注塑模具日语说明1. 注塑模具的概述注塑模具是一种用于制造塑料制品的模具。
它是由金属材料制成的,具有特定的形状和结构,可以将熔化的塑料注入模具中,并在冷却后以所需的形状和尺寸取出塑料制品。
2. 注塑模具的组成部分注塑模具由以下几个主要部分组成:- 模具座:用于固定模具和注塑机械。
- 可动侧板:用于打开和关闭模具。
- 固定侧板:与可动侧板配合,用于确定模具的尺寸和形状。
- 模腔:用于容纳塑料熔融并形成塑料制品。
- 引导销:用于引导模具的移动,确保准确的开合模动作。
- 喷嘴:用于将塑料材料注入模腔。
3. 注塑模具的使用方法步骤1:将塑料颗粒投入注塑机步骤2:启动注塑机,进入预热阶段步骤3:将预热好的塑料熔化,并通过喷嘴注入模腔步骤4:塑料冷却后,打开模具并取出塑料制品步骤5:重复以上步骤,制造更多塑料制品4. 注塑模具的维护和保养- 定期清洁模具,确保模腔内没有残留物- 润滑模具的移动部件,提高开合模的顺畅程度- 定期检查模具的磨损程度,更换磨损严重的部件- 存放模具时,要注意避免受潮和腐蚀5. 注塑模具的注意事项- 必须使用符合标准的塑料颗粒进行注塑- 注塑过程中要控制好温度和压力- 避免过量注入塑料材料,以免压力过大导致模具损坏- 注塑机操作时要注意安全,切勿将手指或其他物体放入模具中6. 附件:本文档未涉及附件。
7. 法律名词及注释:- 注塑模具:Injection Mold,是制造塑料制品的模具。
- 模具座:Mold Base,模具的底座,用于固定模具和注塑机械。
- 可动侧板:Moving Plate,与固定侧板配合打开和关闭模具。
- 固定侧板:Fixed Plate,与可动侧板配合,用于确定模具的尺寸和形状。
- 模腔:Cavity,用于容纳熔融的塑料并形成塑料制品。
- 引导销:Guide Pin,用于引导模具的移动,确保准确的开合模动作。
- 喷嘴:Nozzle,用于将塑料材料注入模腔。

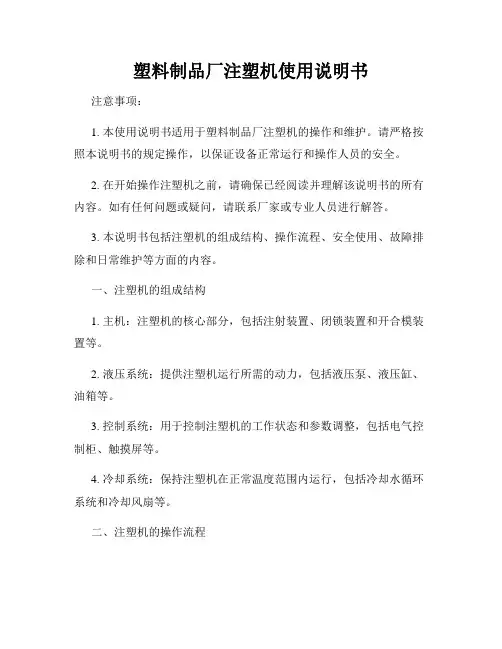

塑料制品厂注塑机使用说明书注意事项:1. 本使用说明书适用于塑料制品厂注塑机的操作和维护。
请严格按照本说明书的规定操作,以保证设备正常运行和操作人员的安全。
2. 在开始操作注塑机之前,请确保已经阅读并理解该说明书的所有内容。
如有任何问题或疑问,请联系厂家或专业人员进行解答。
3. 本说明书包括注塑机的组成结构、操作流程、安全使用、故障排除和日常维护等方面的内容。
一、注塑机的组成结构1. 主机:注塑机的核心部分,包括注射装置、闭锁装置和开合模装置等。
2. 液压系统:提供注塑机运行所需的动力,包括液压泵、液压缸、油箱等。
3. 控制系统:用于控制注塑机的工作状态和参数调整,包括电气控制柜、触摸屏等。
4. 冷却系统:保持注塑机在正常温度范围内运行,包括冷却水循环系统和冷却风扇等。
二、注塑机的操作流程1. 准备工作:检查注塑机的各个部件是否正常,确认供电和液压系统是否正常运行。
2. 开机操作:启动电源开关,按照控制系统显示的指示进行操作,包括选择模具、调整注射速度和压力等。
3. 开始注塑:确定注塑机处于就绪状态后,将塑料材料放入料斗,并启动注塑机,开始进行注塑。
4. 监控注塑过程:观察注塑机的工作状态,如有异常请及时停止操作并排除故障。
5. 关机操作:注塑完成后,按照操作流程逆序操作,关闭注塑机并切断电源。
三、注塑机的安全使用1. 操作人员应经过培训并具备一定的注塑机操作经验,严禁未经培训人员擅自操作设备。
2. 在操作前,应检查注塑机的保护装置和安全设施是否完整和可靠,确保没有任何故障。
3. 操作时应穿戴好劳动保护用品,如帽子、手套、眼镜等,避免意外伤害。
4. 禁止在运行中触摸任何移动部件,避免被夹伤或撞伤。
5. 禁止用湿手操作电源开关和电气设备,以免触电事故。
四、注塑机的故障排除1. 故障现象:注塑机无法正常启动。
可能原因:电源故障、电气元件故障、控制系统故障。
解决方法:检查电源是否供电正常,检查电气元件和控制系统是否工作正常。
海天注塑机说明书ma2000海天注塑机说明书MA2000一、产品概述海天注塑机MA2000是一款高效、稳定且易于操作的注塑机。
它采用先进的注塑技术,具有可靠的性能和卓越的注塑效果。
本文将对MA2000的主要特点、技术参数、使用方法以及维护保养进行详细介绍。
二、主要特点1. 高效节能:MA2000采用先进的液压系统和电控系统,能够实现高效、精准的注塑操作。
同时,它还具有节能功能,有效降低能耗,提高生产效率。
2. 稳定可靠:MA2000采用优质的机械结构和零部件,具有出色的稳定性和可靠性。
无论是小型还是大型注塑操作,MA2000都能够保证产品的质量和稳定性。
3. 操作简便:MA2000配备了用户友好的操作界面和智能化控制系统,使操作更加简便。
即使是初学者也能够轻松上手,完成注塑操作。
4. 注塑效果优良:MA2000具有高精度的注塑控制系统和优质的注塑结构,能够保证产品的尺寸精度和表面质量,满足客户的需求。
三、技术参数1. 注射部- 注射重量:2000g- 注射压力:1760bar- 注射速度:104g/s2. 锁模部- 锁模力:2000kN- 最大模板间距:575mm3. 液压系统- 最大液压压力:210bar- 油泵马力:18.5kW4. 控制系统- 控制方式:PLC控制- 显示屏:触摸屏- 通讯接口:RS232四、使用方法1. 准备工作:检查注塑机的各个部件是否完好,确认注塑材料的种类和质量。
2. 设定参数:根据产品要求,在控制系统中设定注射重量、注射速度等参数。
3. 开机操作:打开电源开关,启动液压系统,待系统正常运行后,进入注塑操作界面。
4. 加料操作:将注塑材料放入料斗中,通过调节送料装置,将材料输送至注射筒。
5. 模具安装:将模具安装在注塑机的模板上,并确保模具的稳定和正确对位。
6. 开始注塑:在控制系统中启动注塑操作,注塑机将按照设定的参数进行注塑,同时监控注塑过程中的压力、温度等参数。
注塑模具介绍及典型结构分析注塑模具是一种用于生产塑料制品的工具。
它主要由模具座、进料系统、浇注系统、冷却系统、压紧系统、脱模系统和排气系统等组成。
下面将详细介绍注塑模具的典型结构及其功能。
1.模具座:模具座是模具的基础部分,用于将模具固定在注塑机上。
它一般由模具底座和模具板组成,模具板上有模仁的凹槽。
模具座的刚度和稳定性对模具的精度和寿命有着重要影响。
2.进料系统:进料系统是将熔融塑料从注塑机的螺杆输送到模腔中的部分。
它包括喂料口、导向槽、主流道和分流道等部分。
进料系统的设计应使熔融塑料均匀地流入模腔,并且在充模过程中不发生漏料或扭曲。
3.浇注系统:浇注系统是将熔融的塑料从进料系统引导到模腔中的部分。
它由主流道、分流道、浇口和喷嘴等组成。
浇注系统的设计决定了塑料在模腔中的流动状态和充实度,影响着注塑制品的尺寸和外观质量。
4.冷却系统:冷却系统用于控制模具中塑料的冷却速率,以实现注塑制品的收缩和固化。
它包括冷却水路和冷却器等部分。
冷却系统的设计应使模具各部位的冷却均匀,并且能够快速散热,以缩短注塑周期和提高生产效率。
5.压紧系统:压紧系统用于给模具施加压力,以确保在充模和冷却过程中不发生脱模、变形或漏料等问题。
它包括模芯、模板和压紧机构等部分。
压紧系统的设计应使模具在高压下不发生变形,并且能够保持充模前后的位置稳定。
6.脱模系统:脱模系统用于将注塑制品从模腔中取出。
它由脱模杆、顶针、顶板和顶针机构等组成。
脱模系统的设计应使注塑制品脱模顺利,不损坏产品和模具,并且能够在注塑循环中保持稳定性。
7.排气系统:排气系统用于排除模腔中的气体,以防止成型过程中产生气泡、热缩孔等缺陷。
它由排气槽和排气孔等部分组成。
排气系统的设计应使模腔中的气体顺利排出,同时不影响塑料在模腔中的充模。
注塑模具是注塑加工的核心工具,其结构设计直接影响着注塑制品的质量和生产效率。
通过合理的结构设计,可以改善充模和冷却过程中的流动状态和温度分布,减少成型缺陷和变形,提高产品的尺寸精度和表面质量。
注塑机使用说明书一、产品概述注塑机是一种用于将熔融塑料注入模具中,冷却后形成所需产品的设备。
本使用说明书旨在介绍注塑机的操作流程、安全事项以及常见故障排除方法,以帮助用户正确而安全地操作和维护注塑机。
二、安全须知1. 在操作注塑机之前,务必穿戴好个人防护装备,包括防护眼镜、手套和防护服等。
2. 使用注塑机时,必须确保操作环境通风良好,并保持工作区域整洁。
3. 在操作前,检查注塑机以及相关设备是否处于正常工作状态,如发现异常情况,应立即停机并通知维修人员。
4. 在清洁和维护注塑机时,必须切断电源,并等待机器完全停止运行后,方可进行操作。
三、操作流程1. 启动注塑机a. 检查注塑机电源是否正常连接,确认电源开关处于关闭状态。
b. 打开模具保护罩,确保模具内部干净整洁。
c. 将待注塑的塑料原料放入注塑机的料斗中,并注意料斗容量不要超过注塑机的承载能力。
d. 通电并打开电源开关。
e. 调节温度设置,根据注塑材料的要求及环境温度确定合适的温度。
f. 打开冷却系统,确保注塑机的温度稳定在设定范围内。
g. 打开模具保护罩,确认模具处于适宜的工作状态。
h. 开启注塑机,完成启动。
2. 进行注塑操作a. 按下注塑机的操作按钮,开始进行注塑操作。
b. 监控注塑过程,确保塑料原料完全熔化并注入模具中。
c. 控制注射速度、注射压力和冷却时间等参数,以确保注塑成品的质量。
d. 注塑完成后,等待冷却时间结束,打开注塑机并取出成品。
3. 关闭注塑机a. 在注塑操作完成后,关闭注塑机,关闭电源开关。
b. 清理注塑机内部的残留塑料,确保注塑机干净整洁。
c. 检查注塑机各部件是否处于良好状态,如有损坏或发现异常情况,及时通知维修人员处理。
四、常见故障排除1. 注塑机无法启动a. 确保电源连接正确,并检查电源开关是否处于打开状态。
b. 检查注塑机的保险丝是否烧断,如有需要,更换新的保险丝。
c. 检查注塑机的控制面板是否显示异常,如有异常,联系维修人员处理。
注塑机操作说明范文一.注塑机的基本概念注塑机是一种用于制造塑料制品的设备,通过加热、熔融塑料粒料,并将熔融的塑料注射到模具腔中,然后冷却成型,最终得到所需塑料制品的设备。
注塑机广泛应用于塑料制品工业,如电子、家电、汽车零部件、医疗器械等领域。
二.注塑机的结构和部件注塑机通常由注射系统、保压系统、造型系统、液压系统、电器控制系统、“润滑系统、冷却系统等几个主要的机电系统组成。
1.注射系统:注塑机的注射系统是指将熔融的塑料注射到模腔中的过程。
注射系统由注射缸、蠕动式塑料输送器、针阀等组成。
2.保压系统:保压系统用于向模具中的注射料施加压力,使之在模具中充分流动和冷却,以确保产品的质量。
保压系统主要包括油缸、保压缸和模腔等。
3.造型系统:造型系统用于形成产品的外形。
它主要由模具、模板和活塞等组成。
模具是用于成型产品外形的装置,模板用于支撑和定位模具,活塞用于塑料注射和模腔内的压力。
4.液压系统:液压系统用于提供注塑机所需的动力。
它主要由油缸、油泵、液体控制阀、油箱等组成。
5.电器控制系统:电器控制系统用于控制注塑机各个部件的运行。
它主要由电气元件和传感器等组成。
6.润滑系统:润滑系统用于保持注塑机各个部件的润滑和冷却。
它主要由润滑油、冷却油、油泵和冷却装置组成。
7.冷却系统:冷却系统用于控制注塑机工作时的温度。
它主要由冷却水盘管、冷却器、冷却水泵等组成。
三.注塑机的操作步骤1.检查注塑机的润滑系统和冷却系统是否正常运行,保证注塑机的润滑和冷却效果。
2.将待加工的塑料颗粒装入塑料进料机,并打开设备。
3.调整注塑机的温度和压力参数,根据加工要求选择合适的温度和压力。
4.启动注塑机的注射系统,使熔融的塑料进入模腔,填充整个模腔。
5.注塑机注射结束后,启动保压系统,保持一定的压力和时间,确保塑料在模腔中充分流动和冷却。
6.当注塑机工作完毕,产品冷却完成后,停止注塑机的运行,关闭注塑机。
7.清理注塑机的残留物,保持注塑机的卫生和整洁。
