注塑模具简介[1]

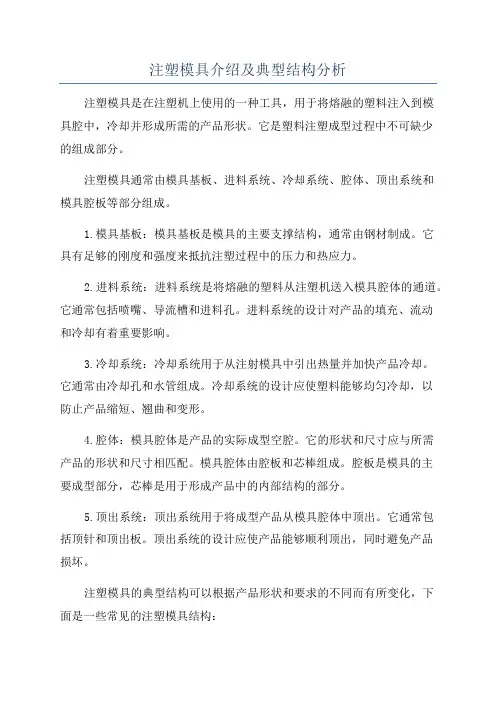

注塑模具介绍及典型结构分析注塑模具是在注塑机上使用的一种工具，用于将熔融的塑料注入到模具腔中，冷却并形成所需的产品形状。

它是塑料注塑成型过程中不可缺少的组成部分。

注塑模具通常由模具基板、进料系统、冷却系统、腔体、顶出系统和模具腔板等部分组成。

1.模具基板：模具基板是模具的主要支撑结构，通常由钢材制成。

它具有足够的刚度和强度来抵抗注塑过程中的压力和热应力。

2.进料系统：进料系统是将熔融的塑料从注塑机送入模具腔体的通道。

它通常包括喷嘴、导流槽和进料孔。

进料系统的设计对产品的填充、流动和冷却有着重要影响。

3.冷却系统：冷却系统用于从注射模具中引出热量并加快产品冷却。

它通常由冷却孔和水管组成。

冷却系统的设计应使塑料能够均匀冷却，以防止产品缩短、翘曲和变形。

4.腔体：模具腔体是产品的实际成型空腔。

它的形状和尺寸应与所需产品的形状和尺寸相匹配。

模具腔体由腔板和芯棒组成。

腔板是模具的主要成型部分，芯棒是用于形成产品中的内部结构的部分。

5.顶出系统：顶出系统用于将成型产品从模具腔体中顶出。

它通常包括顶针和顶出板。

顶出系统的设计应使产品能够顺利顶出，同时避免产品损坏。

注塑模具的典型结构可以根据产品形状和要求的不同而有所变化，下面是一些常见的注塑模具结构：1.平板模具：平板模具是最简单和最常见的注塑模具结构，适用于产品形状简单、尺寸较小的情况。

它由两个平板组成，中间夹着模具腔板。

2.滑块模具：滑块模具适用于具有复杂形状、有空心结构或需要多个材料注塑的产品。

它包括一个或多个滑块，通过滑动来形成产品中的空心部分或添加附加材料。

3.悬挂模具：悬挂模具适用于需要动态脱模的产品。

它的结构类似于滑块模具，但模具腔板安装在一个悬挂板上，可以以一定的角度进行移动，以便更容易顶出成型产品。

4.热流道模具：热流道模具适用于要求填充均匀、减少废品产生的高精度产品。

它包括热流道系统，通过加热来控制塑料的流动和冷却过程。

总之，注塑模具在塑料注塑成型过程中起到至关重要的作用，通过不同的结构设计，可以满足不同产品的形状、尺寸和要求。

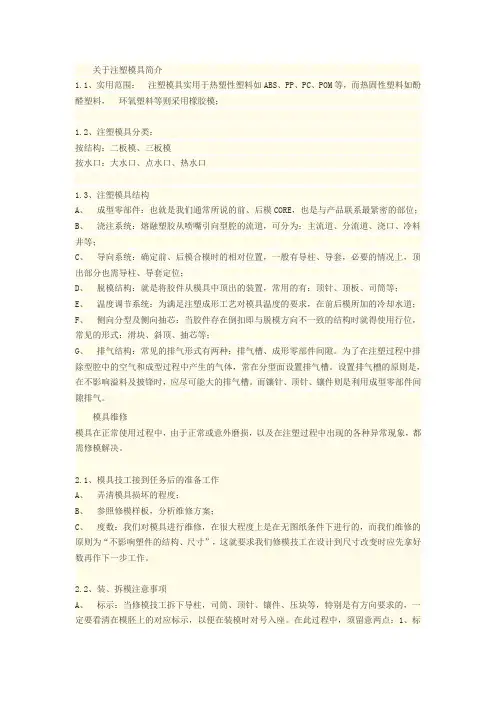

关于注塑模具简介1.1、实用范围：注塑模具实用于热塑性塑料如ABS、PP、PC、POM等，而热固性塑料如酚醛塑料，环氧塑料等则采用橡胶模；1.2、注塑模具分类：按结构：二板模、三板模按水口：大水口、点水口、热水口1.3、注塑模具结构A、成型零部件：也就是我们通常所说的前、后模CORE，也是与产品联系最紧密的部位；B、浇注系统：熔融塑胶从喷嘴引向型腔的流道，可分为：主流道、分流道、浇口、冷料井等；C、导向系统：确定前、后模合模时的相对位置，一般有导柱、导套，必要的情况上，顶出部分也需导柱、导套定位；D、脱模结构：就是将胶件从模具中顶出的装置，常用的有：顶针、顶板、司筒等；E、温度调节系统：为满足注塑成形工艺对模具温度的要求，在前后模所加的冷却水道；F、侧向分型及侧向抽芯：当胶件存在倒扣即与脱模方向不一致的结构时就得使用行位，常见的形式：滑块、斜顶、抽芯等；G、排气结构：常见的排气形式有两种：排气槽、成形零部件间隙。

为了在注塑过程中排除型腔中的空气和成型过程中产生的气体，常在分型面设置排气槽。

设置排气槽的原则是，在不影响溢料及披锋时，应尽可能大的排气槽。

而镶针、顶针、镶件则是利用成型零部件间隙排气。

模具维修模具在正常使用过程中，由于正常或意外磨损，以及在注塑过程中出现的各种异常现象，都需修模解决。

2.1、模具技工接到任务后的准备工作A、弄清模具损坏的程度；B、参照修模样板，分析维修方案；C、度数：我们对模具进行维修，在很大程度上是在无图纸条件下进行的，而我们维修的原则为“不影响塑件的结构、尺寸”，这就要求我们修模技工在设计到尺寸改变时应先拿好数再作下一步工作。

2.2、装、拆模注意事项A、标示：当修模技工拆下导柱，司筒、顶针、镶件、压块等，特别是有方向要求的，一定要看清在模胚上的对应标示，以便在装模时对号入座。

在此过程中，须留意两点：1、标示符必须唯一，不得重复；2、未有标示的模具镶件，必须打上标示字符；B、防呆：在易出现错装的零部件作好防呆工作及保证在装反的情况下装不进去；C、摆放：拆出的零部件需摆放整齐，螺丝、弹簧、胶圈等应用胶盒装好；D、保护：对型芯、型腔等精密零件要作好防护措施，以防他人不小心碰伤。

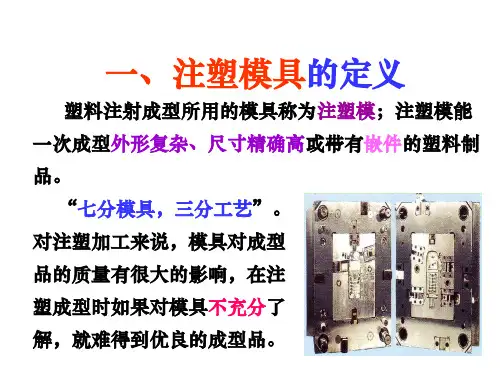

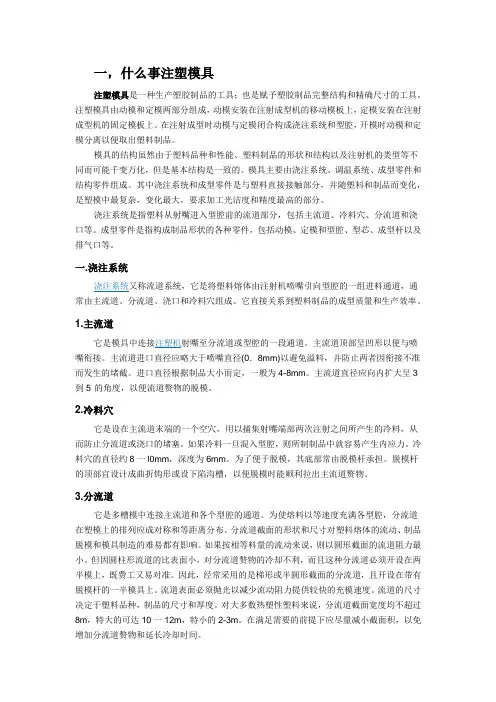

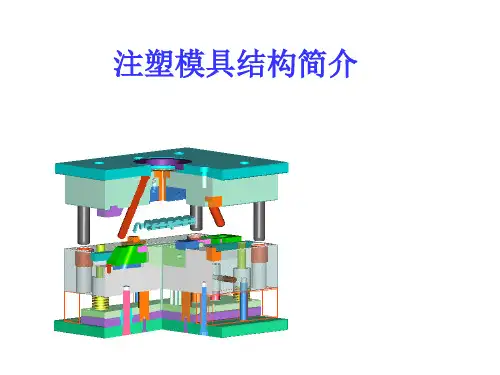

一，什么事注塑模具注塑模具是一种生产塑胶制品的工具；也是赋予塑胶制品完整结构和精确尺寸的工具。

注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。

在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

模具主要由浇注系统、调温系统、成型零件和结构零件组成。

其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。

成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等。

一.浇注系统浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。

它直接关系到塑料制品的成型质量和生产效率。

1.主流道它是模具中连接注塑机射嘴至分流道或型腔的一段通道。

主流道顶部呈凹形以便与喷嘴衔接。

主流道进口直径应略大于喷嘴直径(0．8mm)以避免溢料，并防止两者因衔接不准而发生的堵截。

进口直径根据制品大小而定，一般为4-8mm。

主流道直径应向内扩大呈3°到5°的角度，以便流道赘物的脱模。

2.冷料穴它是设在主流道末端的一个空穴，用以捕集射嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口的堵塞。

如果冷料一旦混入型腔，则所制制品中就容易产生内应力。

冷料穴的直径约8一l0mm，深度为6mm。

为了便于脱模，其底部常由脱模杆承担。

脱模杆的顶部宜设计成曲折钩形或设下陷沟槽，以便脱模时能顺利拉出主流道赘物。

3.分流道它是多槽模中连接主流道和各个型腔的通道。

为使熔料以等速度充满各型腔，分流道在塑模上的排列应成对称和等距离分布。

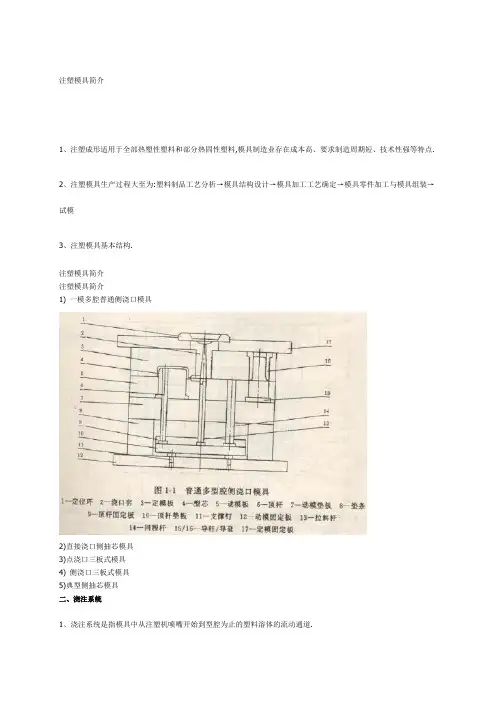

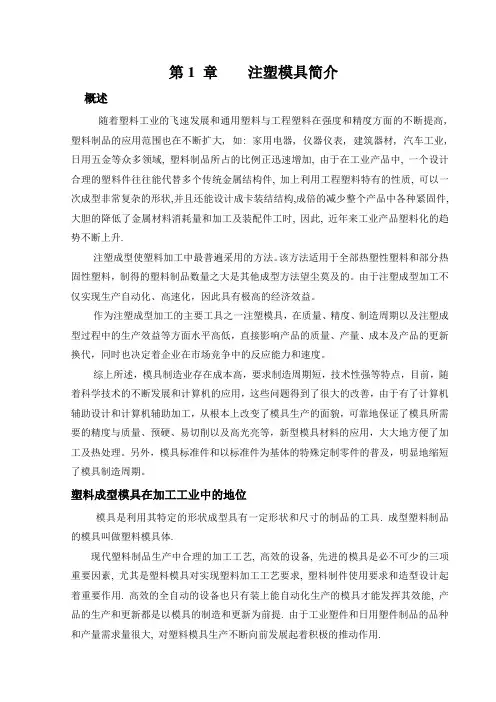

注塑模具简介1、注塑成形适用于全部热塑性塑料和部分热固性塑料,模具制造业存在成本高、要求制造周期短、技术性强等特点.2、注塑模具生产过程大至为:塑料制品工艺分析→模具结构设计→模具加工工艺确定→模具零件加工与模具组装→试模3、注塑模具基本结构.注塑模具简介注塑模具简介1) 一模多腔普通侧浇口模具2)直接浇口侧抽芯模具3)点浇口三板式模具4) 侧浇口三板式模具5)典型侧抽芯模具二、浇注系统1、浇注系统是指模具中从注塑机喷嘴开始到型腔为止的塑料溶体的流动通道.2、浇注系统的构成及分类:1)浇注系统包括主流道、分流道及浇口三部分.从注射机喷嘴开始至分浇道为止的通道为主流道;从主浇道末端开始到浇口为止的通道为分流道;从分流道到型腔的最后一道通道为浇口.2)目前模具制造中使用较多的几种浇口型式有:a.直接浇口b.侧浇口(惯称大水口)c.潜伏式浇口(有潜公模、潜母模、潜顶针等)d)点浇口(惯称细水口)3、浇口平衡问题是当有两个以上型腔的模具为保持各个型腔塑料填充时间相等而必须面对的问题.一般有以下两种方法解决.1>改变浇口尺寸以达平衡;2>使各个型腔距主流道距离均等以达到平衡.三、顶出系统1、定义:判品在模具中经过冷却固化之后,将其从模具的一侧中推顶出来的装置即是顶出系统.2、顶出装置的分类:a.按顶出形式分有:1)一次顶出2）两次顶出3)定模顶出?b.按顶出组件分有:1）圆顶针顶出2)扁顶针顶出3)司筒(顶管)顶出4)顶块顶出还有两种，一看名字就知道了5)推板顶出6)气体顶出四、冷却系统1、? ? ? ? 定义:模具中帮助制品冷却固化,及保持模具一定温度的结构装置即为冷却系统..2、? ? ? ? 冷却系统的设置应考虑以下几点原则:1>? ? ? ? 在保证模具足够强度的前提下,冷却水道尽可能设在靠近型腔(型芯)表面;2>? ? ? ? 冷却水道应安排得尽量均匀一致;3>? ? ? ? 对于中、大型模具,可将冷却水道分成几个独立的回路,减少压力损失,提高传热效率;4>? ? ? ? 制品较厚的部位应特别加强冷却;5>? ? ? ? 在模具中,除型腔四周要设置冷却水道外,型腔中凸起的部分(只要足够大)也需要设置冷却水道;6>? ? ? ? 侧抽芯中的滑块,只要足够大,且与制品直接接触,也必须设置冷却水道.。

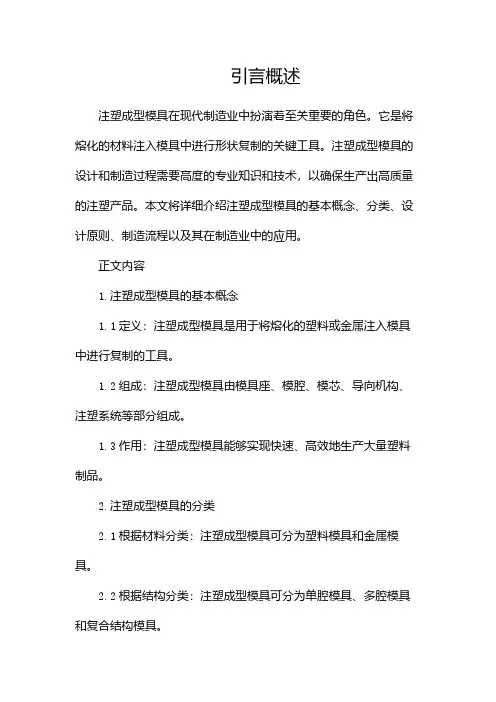

引言概述注塑成型模具在现代制造业中扮演着至关重要的角色。

它是将熔化的材料注入模具中进行形状复制的关键工具。

注塑成型模具的设计和制造过程需要高度的专业知识和技术，以确保生产出高质量的注塑产品。

本文将详细介绍注塑成型模具的基本概念、分类、设计原则、制造流程以及其在制造业中的应用。

正文内容1.注塑成型模具的基本概念1.1定义：注塑成型模具是用于将熔化的塑料或金属注入模具中进行复制的工具。

1.2组成：注塑成型模具由模具座、模腔、模芯、导向机构、注塑系统等部分组成。

1.3作用：注塑成型模具能够实现快速、高效地生产大量塑料制品。

2.注塑成型模具的分类2.1根据材料分类：注塑成型模具可分为塑料模具和金属模具。

2.2根据结构分类：注塑成型模具可分为单腔模具、多腔模具和复合结构模具。

2.3根据用途分类：注塑成型模具可分为家电类模具、汽车类模具、日用品类模具等。

3.注塑成型模具的设计原则3.1材料选择：根据被制品的材料特性选择合适的模具材料。

3.2结构设计：考虑产品结构特点，优化模具的设计以提高生产效率和产品质量。

3.3流道设计：合理设计模具的流道，以确保塑料材料能够均匀地流入模腔。

3.4冷却系统设计：设计合理的冷却系统，以加快模具的冷却速度，提高生产效率。

3.5注塑系统设计：选用适当的注塑机和配套设备，确保注塑过程的稳定性和精度。

4.注塑成型模具的制造流程4.1设计：根据产品要求进行模具设计，包括三维建模和工程图纸设计。

4.2制造模腔：根据设计图纸制造模腔部分，包括线切割、精密加工等工艺。

4.3制造模芯：根据设计图纸制造模芯部分，包括CNC加工、磨削等工艺。

4.4装配：将模腔和模芯装配在一起，并进行调试和测试。

4.5表面处理：根据需求进行模具表面处理，如电镀、喷涂等。

5.注塑成型模具在制造业中的应用5.1汽车制造：注塑成型模具广泛应用于汽车内饰件、外观件等的生产。

5.2家电制造：注塑成型模具用于电视机壳体、空调面板等家电制品的生产。
