升压试验变压器

一、概述20kv干式变压器是电力系统中常用的重要设备，其在电能输送和变换中起着至关重要的作用。

为了确保干式变压器在运行过程中具有良好的性能和稳定的运行状态，需要进行严格的耐压试验。

本文将对20kv 干式变压器的耐压试验标准进行详细介绍。

二、试验前准备工作1. 检查设备及设备接线是否完好，各接线端子及接地螺栓是否拧紧牢固。

2. 清洁变压器绝缘表面。

3. 定期检查和清扫变压器附属设备，确保附属设备完好，无异常现象。

三、试验步骤1. 在试验开始前，需保证试验现场整洁干净，确保足够的安全措施得以准备。

2. 正确接地变压器并确保变压器与试验设备的连接牢固可靠。

3. 逐步升压，在每个升压阶段停留一段时间做稳定试验，记录试验数据。

4. 达到额定电压后，保持一段时间稳定运行，观察变压器运行情况。

5. 试验结束后需及时停电，并断开试验设备，卸去试验电压，检查设备接地情况。

四、试验要求1. 试验过程中应持续监测变压器表面温度，确保不超过规定的温升范围。

2. 变压器运行过程中应无异常声响和异味。

3. 在试验过程中，需对变压器进行密织及局部放电检测，确保绝缘性能符合标准要求。

4. 试验结束后，要对试验数据进行记录和整理，形成试验报告并进行归档。

五、试验标准20kv干式变压器的耐压试验标准应符合国家标准GB1094.10-2003《电力变压器通用技术条件第10部分：干式变压器》的相关规定。

根据标准的有关要求，进行20kv干式变压器的耐压试验，应符合其规定的试验电压和试验时间等参数要求。

六、安全注意事项1. 试验现场应设置明显的安全警示标志，确保试验现场人员的安全。

2. 试验过程中需严格遵守操作规程，避免发生意外事故。

3. 试验设备和仪器使用过程中需检查其性能和可靠性，确保其能够安全进行试验。

七、结论20kv干式变压器的耐压试验是确保其性能稳定和安全运行的重要手段，只有按照标准规范进行试验，才能保证变压器在运行过程中不会发生故障。

变压器的绝缘试验(以前称耐压试验)，包括外施耐压、感应耐压、冲击耐压等试验。

1 外施耐压试验外施耐压试验是对被试变压器加一分钟的工频高压的试验，也曾称工频耐压试验。

它是考核不同侧绕组间和绕组对地间的绝缘性能，也就是考核变压器主绝缘的水平，所以只适用于全绝缘变压器。

因此，试验时被试变压器的不同侧绕组各自连在一起，一侧绕组施加电压，另一侧绕组接地。

外施耐压试验时，在电源电压较低时合闸；试验电源电压达到试验电压的40%以下时，升压速度是任意的；在40%以上时，应以每秒3%速度均匀上升；达到规定电压和持续时间后，应在5s内将电压迅速而均匀地降到试验电压的25%以下，才能切断电源。

2 感应耐压试验全绝缘变压器的感应耐压试验是高压绕组开路，向低压上施加100~250Hz的两倍额定电压的耐压试验。

由于频率增高，铁心在不饱和时能保证两倍感应电压，从而试验了绕组匝间、层间和相间的绝缘性能，即考核了变压器的纵绝缘水平。

对于分级绝缘的变压器，把中性点电压抬高(支撑起来)，就可以考核主绝缘水平了。

这样，感应耐压试验既进行了纵绝缘的试验，又补救了该种变压器不能做外施耐压试验的不足，也同时等效地做了外施耐压试验。

分级绝缘的感想变压器听感应耐压试验，常采用分相感应试验方法。

将非试的两相线端并联接地，把中性点抬高到电压的1/3左右，从而使试验相线端达到外施耐压试验的要求，而该相绕组的感应电压又达到了感应试验的要求。

如果这样做不能符合试验要求，可以调节位置，甚至可以用另一台变压器作支撑变压器来支撑中性点。

新标准中要求感应试验时要测局部放电量、起始与熄灭局部放电电压。

3 冲击电压试验冲击电压试验分雷电冲击试验(包括全波冲击试验和截波冲击试验)和操作波冲击试验。

在新编制的IEC76-3标准中，对小于Um≤40.5kV变压器，全波冲击试验和截波和操作波冲击试验均是例行试验。

对Um≥72.5kV变压器，全波冲击试验是例行试验，截波冲击试验是型式试验，对Um≥252kV变压器，全波、截波和操作波冲击试验均是例行试验。

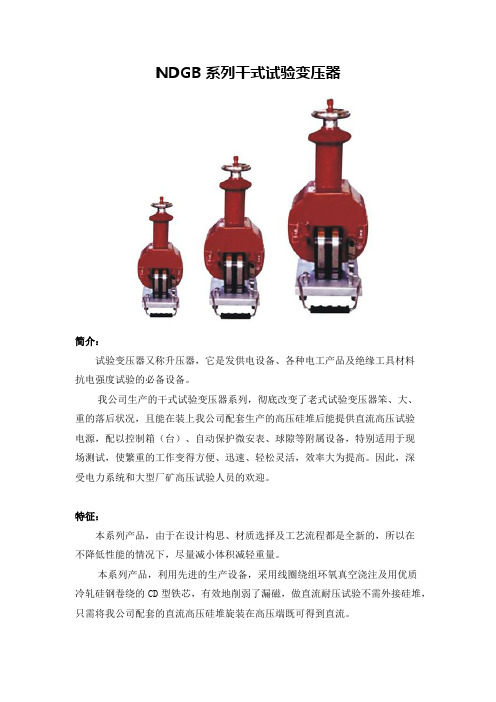

NDGB系列干式试验变压器
简介：
试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料
抗电强度试验的必备设备。

我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、
重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验
电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现
场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。

因此，深
受电力系统和大型厂矿高压试验人员的欢迎。

特征：
本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在
不降低性能的情况下，尽量减小体积减轻重量。

本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质
冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。

技术参数：。

变压器变压试验操作流程
1. 准备工作
- 检查变压器的外观状况,确保无明显损坏或异常。

- 根据变压器的额定电压、电流等参数,准备好相应的试验设备和仪表。

- 确认接地线连接正确,并检查试验场地的安全性。

2. 连接试验电路
- 将变压器一次侧和二次侧按照额定电压、电流等参数正确连接到试验电源。

- 连接好所需的电压表、电流表等测量仪表。

- 检查所有连接线路是否正确,无松动和短路情况。

3. 升压试验
- 逐步加大一次侧输入电压,同时观察二次侧输出电压的变化情况。

- 记录不同一次侧电压时二次侧的电压和电流读数。

- 当达到变压器的额定电压时,保持一定时间后降压。

4. 降压试验
- 逐步降低一次侧输入电压,同样记录二次侧输出电压和电流的变化。

- 降压至零电压时,关闭试验电源。

5. 数据处理和分析
- 根据试验记录的数据,绘制变压器的变压特性曲线图。

- 分析变压器的实际变比是否与额定值相符。

- 检查变压器在不同工作电压下的性能指标是否满足要求。

6. 试验结束
- 断开试验电路的所有连接。

- 整理试验现场,做好设备和场地的清理工作。

- 将试验结果和相关数据记录妥善归档。

注意事项:
- 操作过程中要严格遵守安全规程,确保人身和设备安全。

- 试验前后要仔细检查设备的连接情况,避免发生短路等安全隐患。

- 如发现异常情况,应立即停止试验,并查明原因后再继续。

- 定期对试验设备进行检查和维护,确保测量数据的准确性。

TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。

精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。

实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。

二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。

线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。

高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

其内外部结构见图1。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

浅谈水电厂首台机组升流升压试验徐智摘要:从分析发电机升流升压试验、发电机带主变压器升流升压试验的任务和目的，对发电机、主变压器发电机带主变压器升流升压试验的有关内容进行探讨，并以景洪水电厂首台机组为实例介绍升流升压试验的任务、目的及过程。

关键词：发电机；变压器；升流升压试验中图分类：TM3061 引言景洪水电厂首台机组启动试运行前应进行的检查及试验，启动试运行前应对设备进行检查和试验，其主要有以下主要各个项目：检查引水系统、水轮机部分、调速系统、发电机部分、油水气系统、电气一次设备、励磁系统设备与回路、电气二次设备、消防系统及设备的检查；机组充水试验；机组首次启动；机组空载下调速系统试验；机组过速试验及检查；无励磁自动开机试验；无励磁自动停机试验；发电机升流、升压试验；发电机组带主变及高压配电设备升流、升压试验；发电机空载下励磁调节器的调整和试验；主变及厂高变冲击试验；机组并列及负荷试验；系统要求的其他性能试验；72h连续试运行。

发电机、变压器零起升流升压试验、发电机组带主变及高压配电设备升流、升压试验是发电机组首次试运行前必须进行的主要试验之一。

2 升流升压试验的任务和目的对于景洪水电厂发电机、主变压器及发电机带主变进行的零起升流升压试验的任务和目的主要有以下几点：2.1 对发电机、主变压器及发电机带主变进行零起升流试验。

检查发电机机端和中性点、主变压器、高压配电设备、励磁变和高压厂用变一次和二次电流系统的完整性；景洪水电厂发电机出口电流互感器直接安装在发电机出口封闭母线瓷套上，而无法将发电机与其电流互感器隔离，只能通过零起升流检查主变、发电机和高压厂变二次电流系统的正确性。

通过一次或多次升流试验检验发电机差动保护、主变差动保护、母差保护、短引线保护等CT接线的正确性；检查设备是否有接地点。

2.2 对发电机组、主变压器及发电机带主变进行零起升压试验。

检查发电机、主变压器及高压配电设备二次电压系统的正确性；检查电压互感器二次系统的正确性；检查发电机组、变压器及高压配电设备有无故障及设备的绝缘情况。

一、概述：试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。

用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

二、结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。

线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。

三、工作原理用工频220V（10kVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到YD-10kvA/50kv试验变压器初级绕组。

根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。

此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。

倍。

本系列产品分为三大类：交流型命名为YD、交直流两用型命名为YDZ，同时可将带有200V抽头的YD、YDJZ连接成串激式试验变压器。

四、技术参数1.系列交流试变技术参数型号容量（KVA）高压输出电压（KV）高压输出电流（mA)低压输入变化温升℃30分钟V AYD-1.5 1.5 50 30 200 7.5 500 10 YD-3 3 50 60 200 15 500 10 YD-5 5 50 100 200 25 500 10 YD-10 10 50 200 220/380 50/26 500 10 YD-20 20 50 400 380 53 500 10YD-30 30 50 600 380 79 500 10 YD-40 40 50 800 380 105 500 10 YD-50 50 50 1000 380 132 500 10 YD-5 5 100 50 200 25 1000 10 YD-10 10 100 100 200/380 50/26 1000 10 YD-20 20 100 200 380 53 1000 10 YD-30 30 100 300 380 79 1000 10 YD-40 40 10 400 380 105 1000 10 YD-50 50 100 500 380 132 1000 10 YD-100 100 100 100 500 263 1000 10 YD-150 150 100 1500 500 300 1000 10 YD-200 200 100 2000 500 400 1000 10 YD-250 250 100 2500 380 500 1000 10 YD-20 20 150 133 380 53 1500 10 YD-30 30 150 200 380 79 1500 10 YD-50 50 150 333 380 132 1500 10 YD-100 100 150 666 500 263 1500 10 YD-150 150 150 1000 500 300 1500 10YD-200 200 150 1333 500 400 1500 10 YD-250 250 150 1666 380 500 1500 10 YD-30 30 200 150 380 79 2000 10 YD-50 50 200 250 380 132 2000 10 YD-100 100 200 500 380 263 2000 10 YD-150 150 200 750 500 300 2000 10 YD-200 200 200 1000 500 400 2000 10 YD-250 250 200 1250 500 500 2500 10 YD-30 30 250 120 380 79 2500 10 YD-50 50 250 200 380 132 2500 10 YD-100 100 250 400 380 263 2500 10 YD-150 150 250 600 500 300 2500 10 YD-200 200 250 800 500 400 2500 10 YD-250 250 250 1000 500 500 2500 10注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。

为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。

电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。

在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。

在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。

以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。

因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。

在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。

如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。

在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。
