SGB10型干式变压器与SCB10型干式变压器之比较讲课讲稿

干式变压器型号说明从绝缘介质分：SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂；SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆从铁芯材质分：硅钢片铁芯干式变压器SCB、SGB系列；非晶合金铁芯系列干式变压器：SCBH、SGB系列从节能序列分：SCB9 SCB10 SCB11 SCB13 SCBH15 ，SGB9 SGB10 SGB11 SGB13 SGBH15系列等下面对干式变压器型号进行一下说明并解释干式变压器产品型号其它的字母排列挨次及涵义；干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。

简洁的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特殊是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内制造了条件。

干式变压器产品型号其它的字母排列挨次及涵义：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，假如Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，假如是Ｒ则表示为缠绕式绕组，假如是Ｌ则表示为铝绕组，假如是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

SGB型变压器与环氧树脂浇注变压器（SCB型）比较★损耗高：SGB型变压器国标中规定的损耗值偏高。

因为SGB型变压器为非包封类型干式配电变压器，其所执行的国家标准比环氧树脂浇注包封类型干式配电变压器（SCB型）所执行的国家标准损耗值要高。

★局放和抗雷电冲击差：SGB型变压器饼式结构线圈经真空浸漆后在线圈匝间仍有较多缝隙，在地下室等一些恶劣工作环境中，很容易积尘和吸潮，这决定其局放和抗雷电冲击能力差；而环氧浇注干式变压器线圈在经真空浇注后线圈匝间无气隙，导体经过环氧树脂真空浇注后形成一个密闭整体，不吸潮，浇注后的线圈表面非常光滑，很难沾尘，即使有灰尘吸附，因为导线包封在树脂内，也不会对变压器的性能产生影响，每台的局部放电量均小于5PC（经国家权威机构试验验证），且可以在高温、湿度环境下使用，其抗雷电冲击能力也超过国家标准要求。

★机械强度、绝缘强度差：SGB型变压器为非包封型，高、低压线圈均为饼式结构，每个线圈均由几十个线饼固定在一种梳子状撑条上，再经真空浸漆而成。

线圈与梳子状撑条交错排列，每个线饼都是一个独立的个体。

而环氧树脂浇注干式变压器，电磁线和绝缘材料通过树脂真空浇注成`型，整个线圈为一个刚性整体。

其机械强度明显优于SGB型变压器。

SGB型变压器线圈表面只有一层薄薄的绝缘，遇到尖利的外力，如运输或安装过程中的刮，碰，撞等容易损伤绝缘，易留下隐患或造成短路，而且绝缘太薄不耐电击，影响变压器的电气性能和使用寿命。

★噪声、空载损耗及空载电流大：铁芯是变压器的核心部分之一，铁芯制造工艺的好坏，直接影响变压器的损耗和噪音，我厂生产的铁芯具有显著的空载损耗低、空载电流低、噪音低的优势，我们是采取以下措施降低损耗和噪音及空载电流的。

1)我们采用了日本进口Hi-B型优质高导磁冷轧晶粒取向硅钢片，每片表面均有防腐绝缘涂层履盖；这种型式的硅钢片属国际最好的材料。

2)使用德国GEORG公司的国际最先进全自动硅钢片剪切线，采用计算机程序控制，剪切精度高，毛刺小，具有多头放料、自动叠码、自动柱状收料和步进叠功能，有效地减少了切片的振动次数，保证了硅钢片完好的晶粒取向结构。

S G B型干式变压器与S C B型干式变压器之比较Document number：PBGCG-0857-BTDO-0089-PTT1998SGB10型干式变压器与SCB10型干式变压器之比较变压器的寿命指变压器的绝缘系统因为受热老化而失去其绝缘性能而经历的时间。

按照干式变压器绝缘材料的耐热等级可有如下划分：温度等级——B级（130℃）、F级（155℃）、H级（180℃）、C级（220℃）。

①B级绝缘产品属于早期制造的产品，性能指标差，无法满足现代化供电的要求。

②F级产品相对性能较好，易于实现产业化，其主要代表为F级薄绝缘环氧气树脂真空浇注型产品。

我国在八十年代末、九十年代初大量引进这种生产技术，因此目前国内使用的大多是这类干式变压器。

③H级绝缘的产品在国内为九十年代的新技术，处于世界领先水平，目前在美国等发达国家广泛应用，在美国这类产品约占干变市场的70%。

虽然国内起步较晚，但其有突出的可靠性、安全性、经济性、环保性，已广泛引起重视，率先应用在许多重要场合，如：天安门广场、中央办公厅中南海秘书局、中国科学院、北京钓鱼台国宾馆等。

SGB10型敞开通风干式变压器与SCB10型环氧浇注干式变压器相比具备如下特点：1. H级绝缘： SGB10型敞开通风干式变压器绝缘耐热等级可达H 级或更高的C级。

环氧浇注干式变压器（SCB10型）为F级。

即在正常的工作条件下SGB10型比SCB10型有更长的使用寿命，以及在输出负荷短路等极限条件下，具有更强的抗毁自逾能力；2. 安全：SGB10型干式变压器为当今最高安全性的干式变压器。

所有绝缘材料阻燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10%，在800℃高温下长时间燃烧无有毒烟雾产生，克服了原来环氧浇注干式变压器（SCB10型）燃烧时产生大量有毒气体的缺陷。

SGB10型干式变压器在地铁、机场、大厦、小区、船舶、化工、冶炼等，得到了广泛的应用；3. 可靠：SGB10型干式变压器的特殊线圈设计、工艺及材料、使产品三防性能极佳（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂，基本无局部放电产生（环氧浇注干式变压器局部有少量放电）；4. 环保：SGB10型新产品到达寿命期后可分解回收，克服了环氧树脂浇注式变压器由于树脂，玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷；5. 过载能力强：SGB10型干式变压器采用新结构、新材料、新工艺、散热条件好，热寿命长、过负荷能力极强，可在IP23（淋水）环境下工作，在120%过负荷下可长期安全可靠运行。

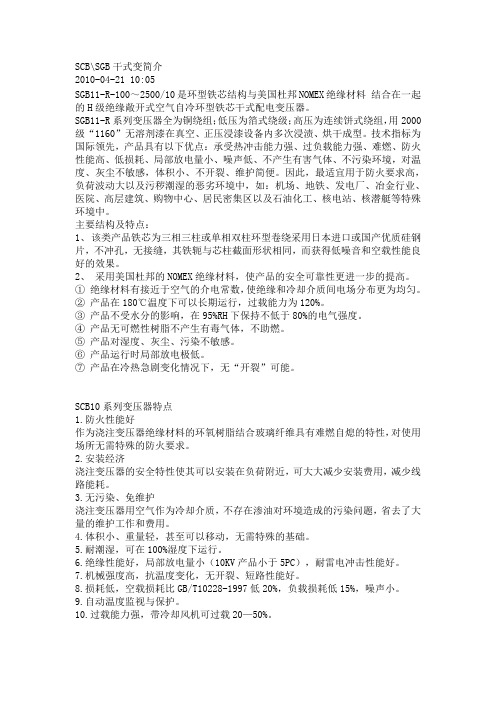

SCB\SGB干式变简介2010-04-21 10:05SGB11-R-100～2500/10是环型铁芯结构与美国杜邦NOMEX绝缘材料结合在一起的H级绝缘敞开式空气自冷环型铁芯干式配电变压器。

SGB11-R系列变压器全为铜绕组；低压为箔式绕级；高压为连续饼式绕组，用2000级“1160”无溶剂漆在真空、正压浸漆设备内多次浸渍、烘干成型。

技术指标为国际领先，产品具有以下优点：承受热冲击能力强、过负载能力强、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境，对温度、灰尘不敏感，体积小、不开裂、维护简便。

因此，最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中，如：机场、地铁、发电厂、冶金行业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

主要结构及特点：1、该类产品铁芯为三相三柱或单相双柱环型卷绕采用日本进口或国产优质硅钢片，不冲孔，无接缝，其铁轭与芯柱截面形状相同，而获得低噪音和空载性能良好的效果。

2、采用美国杜邦的NOMEX绝缘材料，使产品的安全可靠性更进一步的提高。

① 绝缘材料有接近于空气的介电常数，使绝缘和冷却介质间电场分布更为均匀。

② 产品在180℃温度下可以长期运行，过载能力为120%。

③ 产品不受水分的影响，在95%RH下保持不低于80%的电气强度。

④ 产品无可燃性树脂不产生有毒气体，不助燃。

⑤ 产品对湿度、灰尘、污染不敏感。

⑥ 产品运行时局部放电极低。

⑦ 产品在冷热急剧变化情况下，无“开裂”可能。

SCB10系列变压器特点1.防火性能好作为浇注变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃自熄的特性，对使用场所无需特殊的防火要求。

2.安装经济浇注变压器的安全特性使其可以安装在负荷附近，可大大减少安装费用，减少线路能耗。

3.无污染、免维护浇注变压器用空气作为冷却介质，不存在渗油对环境造成的污染问题，省去了大量的维护工作和费用。

SCB10干式变压器参数
一、型号:SCB10
二、电气特性：
1、额定容量：315KVA
2、额定电压：高压：1140V，低压：220V
3、额定频率：50Hz
4、电流等级：高压：440A，低压：570A
5、分段：3
6、空载损耗:6.5KW
7、短路阻抗：6%
8、高压平衡度：≤2%
9、低压平衡度：≤3%
10、高压突然泄露电压：≤120%
11、稳压系数：±5%
12、线圈加热试验：65K
13、变压器限流器试验：
14、调节范围：±10%
三、安装及使用要求：
1、安装：安装时应确保变压器稳定，不受摩擦，防止受力变形；
2、空载：应经常检查变压器的空载工况，检查高低压比是否正确，空载电流等；
3、短路检查：应检查变压器的短路情况，绕组温度，电热试验，防止损伤；
4、安全保护：应根据实际变压器结构安装相应的安全保护装置，防止因故障而造成的损坏；
5、调节：应根据变压器的调节要求，选择合适的调节装置，防止超调；
6、滤波器：应严格遵守滤波器的要求，使变压器具有良好的供电效果。

四、维护保养要求：
1、经常检查变压器的内部温度，控制在正常工作状态下；
2、调节变压器的调节装置。

SCB10干式变压器技术参数及基本知识介绍
SCB10干式变压器技术参数及基本知识介绍
一、电压水平：目前大批量生产主要集中于10kV电压等级，各发电厂站多为6kV电压。

1
5~20kV产品也常有订货。

目前国际上环氧树脂浇注绝缘干式变压器最高电压为35kV，我国几家大厂已生产了近百万千伏安35kV产品在各地投网运行。

二、容量：
(1)配电变压器：10/0.4kV以及20/0.4kV、35/0.4kV的配电变压器容量30~2500 kVA，
受低压PC屏进线开关遮断容量的限制，目前尚未见超过2500 kVA这一容量的；
(2)电力变压器：10、20、35kV的电力变压器可生产容量达20,000 kVA。

1996年我国
制造出容量达16000/24000 kVA(AN/AF)、35kV亚洲第1台容量最大、电压最高的干式变压器，标志着我国在大容量变压器制造技术上已处于世界先进水平。

三、损耗和噪声：我国干式变压器制造技术的研究、创新，主要集中在性能参数的优化等方
面，特别是在变压器的损耗及声级水平这些世界性课题的研究上，我国已经取得了诸多可喜的成绩，使得我国干变的损耗(特别是空载损耗)及噪声大幅度下降。

据有关资料统计，SC(B)9系列比引进技术的SC系列之总损耗水平下降达15~20％，其中空载损耗下降达25％；通过对噪声的系统研究，我国进一步掌握了噪声产生的机理，并将其成果落实在新系列SC(B)8 及SC(B)9产品上，SC(B)9系列产品比原SC系列噪声下降1 5~20％。

2500 kVA及以下容量的配电变压器，噪声一般可控制在50dB左右；35kV 特大容量(如10000、16000 kVA)干式变压器通常可控制在55dB以内。

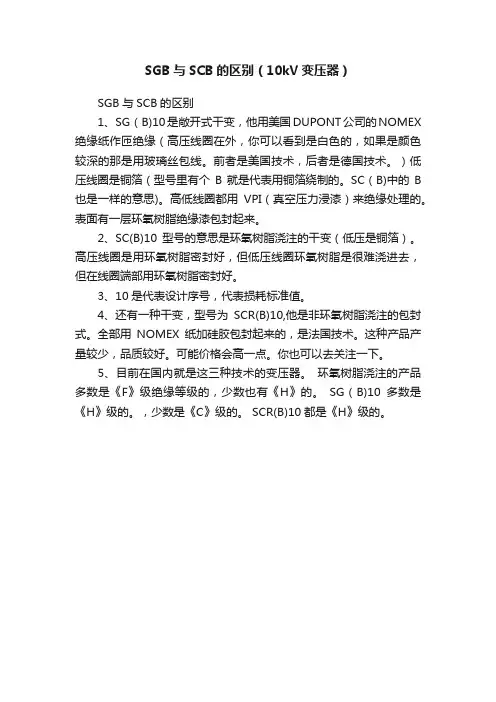

SGB与SCB的区别（10kV变压器）
SGB与SCB的区别
1、SG（B)10是敞开式干变，他用美国DUPONT公司的NOMEX 绝缘纸作匝绝缘（高压线圈在外，你可以看到是白色的，如果是颜色较深的那是用玻璃丝包线。

前者是美国技术，后者是德国技术。

）低压线圈是铜箔（型号里有个B就是代表用铜箔绕制的。

SC（B)中的B 也是一样的意思)。

高低线圈都用VPI（真空压力浸漆）来绝缘处理的。

表面有一层环氧树脂绝缘漆包封起来。

2、SC(B)10型号的意思是环氧树脂浇注的干变（低压是铜箔）。

高压线圈是用环氧树脂密封好，但低压线圈环氧树脂是很难浇进去，但在线圈端部用环氧树脂密封好。

3、10是代表设计序号，代表损耗标准值。

4、还有一种干变，型号为SCR(B)10,他是非环氧树脂浇注的包封式。

全部用NOMEX纸加硅胶包封起来的，是法国技术。

这种产品产量较少，品质较好。

可能价格会高一点。

你也可以去关注一下。

5、目前在国内就是这三种技术的变压器。

环氧树脂浇注的产品多数是《F》级绝缘等级的，少数也有《H》的。

SG（B)10多数是《H》级的。

，少数是《C》级的。

SCR(B)10都是《H》级的。

干式变压器节能等级scb10干式变压器节能等级SCB10是一种高效的电力设备，专门用于将高电压输送至低电压的平衡。

该设备使用环保材料制造，具有低噪音、低能耗、高效率、维护方便等特点。

下面我们来详细了解一下该设备的节能等级SCB10。

一、SCB10干式变压器概述SCB10干式变压器是一种高性能、低噪音、节能环保的新型电力设备。

与油浸变压器相比，该设备使用干式材料，不需污染性强的油质，从而能够降低对环境的影响。

该设备使用了高效的设计和制造技术，大大提高了能源利用率，减少了能源的浪费和损失。

其具有以下的技术优点：1.所有部件经过高温高压处理，以增强其结构强度，减少变形、膨胀等问题。

2.设备大部分采用软磁材料，确保设备处于高效状态。

3.设备结构紧密，不容易受到外部干扰。

这些特性可使设备在极端条件下稳定运行，更加安全可靠。

二、SCB10干式变压器节能等级的优势1.经济效益SCB10干式变压器使用的磁通密度较大，因此在节能方面表现出色。

该设备能有效减少变压器的损失，提高电能利用率，从而实现节能效果。

2.良好的耐久性SCB10干式变压器使用的是具有良好性能的高科技材料，因此具有高度的耐用性和长寿命。

其设计可使设备在各种各样的气候条件下顺利运行，保证电力设备的安全稳定性。

3.环保节能SCB10干式变压器使用环保材料制造，不含任何有害物质，因此无需处理废弃液体或废弃材料。

与油浸变压器相比，此类型变压器的使用能够节省能源并减少环境污染。

4.可维护性强设备结构紧密，部件坚固耐用，这使得SCB10干式变压器的维护更加快捷和省力。

部分易损件可通过简单的更换来保持设备的工作性能。

三、SCB10干式变压器的应用领域SCB10干式变压器是一种高科技电力设备，其适用于各种领域，如工厂、办公室、大型建筑、发电厂等。

该设备的设计和工程能够满足各种电力需求，无论是用于室内还是室外，该设备都能够完美地适应。

总之，SCB10干式变压器属于一种高效率、节能环保、长寿命的电力设备，不仅提高了能源的利用率，也大大减少了污染对环境的危害。

SCB10-1000KVA干式变压器资料讲解S C B10-1000K V A干式变压器精品文档SCB10-1000KVA干式变压器SCB10系列环氧树脂浇注干式配电变压器高低压线圈都由薄层环氧树脂浇注，绝缘性能好，抗短路能力强，耐雷电冲击水平高。

浇注所采用的环氧树脂性能好，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染。

产品体积小、噪声低。

各绕组在运行中都有温度自动监测和保。

型号含义：SCB10-□/□-0.4S:三相干式电力变压器C:树脂浇注式B:箔绕线圈10:性能水平代号□/□:额定容量KVA/电压等级KVSCB10-1000KVA干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。

低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。

SCB10-1000KVA干式变压器的外壳使用美观耐用的不锈钢材质，对变压器作进一步的安全保护，防护等级达IP20及IP23。

★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障；★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。

另外,可提供设计其他防护等级或材料的保护外壳。

该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。

由于该系列产品具有“三低三高”的显著特点，即低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度，因而SCB10-1000KVA干式变压器是新一代城市电网改造的环保产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。

浇注线圈的整体机械强度好，耐受短路的能力较油浸式或其他类干式变压器强。
