散热器散热量计算散热器散热量计算；散热量是散热器的一项重要技术参数，每一种散热器出；现介绍几种简单的计算方法：；（一）根据散热器热工检验报告中，散热量与计算温差；铜铝复合74×60的热工计算公式（十柱）是：；Q=5.8259×△T（十柱）；1.标准散热热量：当进水温度95℃,出水温度70；十柱散热量:；Q=5.8259×64.5=1221.4W；每柱散热量；1224.4W÷散热器散热量计算散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。
但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。
现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。
在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T （十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5 =1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52 =926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42 =704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。
散热器如何选型及计算【1】散热器基础1、散热量计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表3、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。

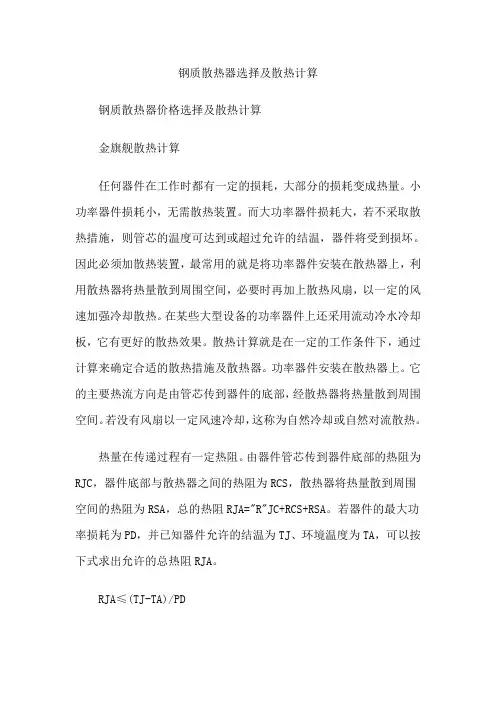

钢质散热器选择及散热计算钢质散热器价格选择及散热计算金旗舰散热计算任何器件在工作时都有一定的损耗，大部分的损耗变成热量。
小功率器件损耗小，无需散热装置。
而大功率器件损耗大，若不采取散热措施，则管芯的温度可达到或超过允许的结温，器件将受到损坏。
因此必须加散热装置，最常用的就是将功率器件安装在散热器上，利用散热器将热量散到周围空间，必要时再加上散热风扇，以一定的风速加强冷却散热。
在某些大型设备的功率器件上还采用流动冷水冷却板，它有更好的散热效果。
散热计算就是在一定的工作条件下，通过计算来确定合适的散热措施及散热器。
功率器件安装在散热器上。
它的主要热流方向是由管芯传到器件的底部，经散热器将热量散到周围空间。
若没有风扇以一定风速冷却，这称为自然冷却或自然对流散热。
热量在传递过程有一定热阻。
由器件管芯传到器件底部的热阻为RJC，器件底部与散热器之间的热阻为RCS，散热器将热量散到周围空间的热阻为RSA，总的热阻RJA="R"JC+RCS+RSA。
若器件的最大功率损耗为PD，并已知器件允许的结温为TJ、环境温度为TA，可以按下式求出允许的总热阻RJA。
RJA≤(TJ-TA)/PD则计算最大允许的散热器到环境温度的热阻RSA为RSA≤({T_{J}-T_{A}}over{P_{D}})-(RJC+RCS)出于为设计留有余地的考虑，一般设TJ为125℃。
环境温度也要考虑较坏的情况，一般设TA=40℃60℃。
RJC的大小与管芯的尺寸封装结构有关，一般可以从器件的数据资料中找到。
RCS的大小与安装技术及器件的封装有关。
如果器件采用导热油脂或导热垫后，再与散热器安装，其RCS典型值为0.10.2℃/W;若器件底面不绝缘，需要另外加云母片绝缘，则其RCS可达1℃/W。
PD为实际的最大损耗功率，可根据不同器件的工作条件计算而得。
这样，RSA可以计算出来，根据计算的RSA值可选合适的散热器了。
散热器简介小型散热器(或称散热片)由铝合金板料经冲压工艺及表面处理制成，而大型散热器由铝合金挤压形成型材，再经机械加工及表面处理制成。

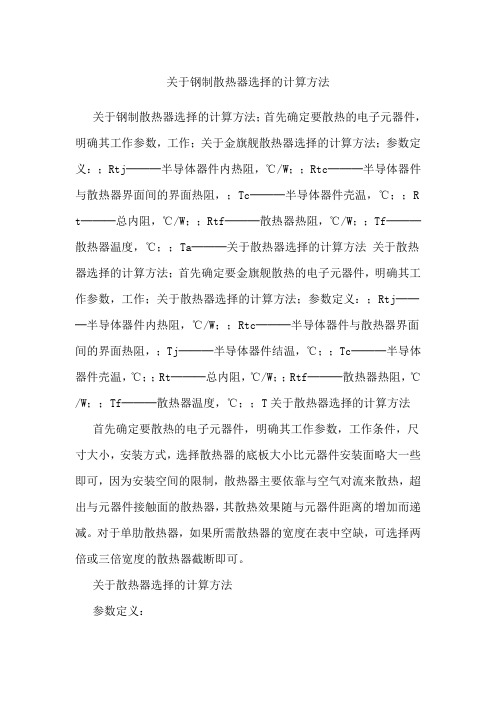

关于钢制散热器选择的计算方法关于钢制散热器选择的计算方法；首先确定要散热的电子元器件，明确其工作参数，工作；关于金旗舰散热器选择的计算方法；参数定义：；Rtj───半导体器件内热阻，℃/W；；Rtc───半导体器件与散热器界面间的界面热阻，；Tc───半导体器件壳温，℃；；R t───总内阻，℃/W；；Rtf───散热器热阻，℃/W；；Tf───散热器温度，℃；；Ta───关于散热器选择的计算方法关于散热器选择的计算方法；首先确定要金旗舰散热的电子元器件，明确其工作参数，工作；关于散热器选择的计算方法；参数定义：；Rtj───半导体器件内热阻，℃/W；；Rtc───半导体器件与散热器界面间的界面热阻，；Tj───半导体器件结温，℃；；Tc───半导体器件壳温，℃；；Rt───总内阻，℃/W；；Rtf───散热器热阻，℃/W；；Tf───散热器温度，℃；；T关于散热器选择的计算方法首先确定要散热的电子元器件，明确其工作参数，工作条件，尺寸大小，安装方式，选择散热器的底板大小比元器件安装面略大一些即可，因为安装空间的限制，散热器主要依靠与空气对流来散热，超出与元器件接触面的散热器，其散热效果随与元器件距离的增加而递减。
对于单肋散热器，如果所需散热器的宽度在表中空缺，可选择两倍或三倍宽度的散热器截断即可。
关于散热器选择的计算方法参数定义：Rtj───半导体器件内热阻，℃/W；Rtc───半导体器件与散热器界面间的界面热阻，℃/W； Tj───半导体器件结温，℃；Tc───半导体器件壳温，℃；Rt───总内阻，℃/W；Rtf───散热器热阻，℃/W；Tf───散热器温度，℃；Ta───环境温度，℃；Pc───半导体器件使用功率，W；ΔTfa ───散热器温升，℃；散热计算公式：Rtf =(Tj-Ta)／Pc – Rtj -Rtc散热器热阻Rff 是选择散热器的主要依据。
Tj 和Rtj 是半导体器件提供的参数，Pc是设计要求的参数，Rtc 可从热设计专业书籍中查表。
散热器品牌选型1) 根据各房间的面积（架空大的可按体积计算）计算出金旗舰采暖房间的采暖负荷Q，计算方法可参考采暖负荷计算方法；2) 由采暖房间的采暖负荷Q计算出散热片的散热面积F，计算公式如下：F=Q/[K.(tpj-ta)]式中：F——散热器的计算散热面积（m2）；Q——采暖房间的采暖负荷（w）；K——散热片的单位面积散热量，产品样本提供（w/m2.℃）；tpj——散热器内热媒平均温度（℃），tpj=（Tin+Tout）/2，T in为散热片设计进水温度，Tout为散热片设计出水温度； ta——室内设计温度（℃），一般设计为16-20℃；3) 由换热面积F结合散热片单片换热面积F1便可确定散热片数量；注释：（1）以上计算方法未对散热器片数（长度）、连接方式、安装形式等修正以及房间内明装不保温管道散热修正等，实际设计时应对其进行适当修正，具体修正方法参照相关资料；（2）散热器传热系数应取设计工况下的计算值，在非设计工况下运行时应对散热系数进行指数修正，国内散热器传热系数指数修正计算公式为：K=a×(dt)其中dt为散热器内热媒平均温度与室内设计温度之差，dt=tpj-ta；b为系数与指数，为实验数据，由散热器技术资料提供。
国内散热器按国家标准GB/T13754设计tin(进水温度)为95℃，tout(出水温度)为70℃，ta(室内平均温度)为18℃，dt=(tin+tout) /2-ta=64.5℃，国内一些常见散热器传热系数参一些铸铁散热器规格及其传热系数K值。
（1）散热器要求表面喷银粉漆，明装，同侧连接上进下出；（2）标准传热系数为dt=64.5℃时的传热系数；（3）修正计算实例：如对于四柱760型单片在tin=95℃，tou t=70℃时（即dt=64.5℃时）K=8.49w/m℃，单片散热量为Q=K×F×d t=8.49×0.235×64.5=128.69w；在tin=80℃，tout=60℃时，dt=(8 0+60)÷2-18=52℃，K=2.503dt520.29320.2932=2.503×=7.96w/m℃，故可计算出此时单片散热量为Q’=7.96×0.235×52=97.27w。

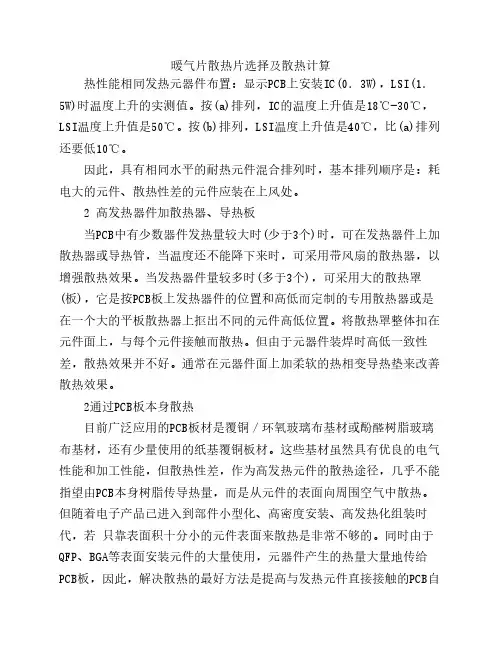

暖气片散热片选择及散热计算热性能相同发热元器件布置：显示PCB上安装IC(0．3W)，LSI(1．5W)时温度上升的实测值。
按(a)排列，IC的温度上升值是18℃-30℃，LSI温度上升值是50℃。
按(b)排列，LSI温度上升值是40℃，比(a)排列还要低10℃。
因此，具有相同水平的耐热元件混合排列时，基本排列顺序是：耗电大的元件、散热性差的元件应装在上风处。
2 高发热器件加散热器、导热板当PCB中有少数器件发热量较大时(少于3个)时，可在发热器件上加散热器或导热管，当温度还不能降下来时，可采用带风扇的散热器，以增强散热效果。
当发热器件量较多时(多于3个)，可采用大的散热罩(板)，它是按PCB板上发热器件的位置和高低而定制的专用散热器或是在一个大的平板散热器上抠出不同的元件高低位置。
将散热罩整体扣在元件面上，与每个元件接触而散热。
但由于元器件装焊时高低一致性差，散热效果并不好。
通常在元器件面上加柔软的热相变导热垫来改善散热效果。
2通过PCB板本身散热目前广泛应用的PCB板材是覆铜／环氧玻璃布基材或酚醛树脂玻璃布基材，还有少量使用的纸基覆铜板材。
这些基材虽然具有优良的电气性能和加工性能，但散热性差，作为高发热元件的散热途径，几乎不能指望由PCB本身树脂传导热量，而是从元件的表面向周围空气中散热。
但随着电子产品已进入到部件小型化、高密度安装、高发热化组装时代，若 只靠表面积十分小的元件表面来散热是非常不够的。
同时由于QFP、BGA等表面安装元件的大量使用，元器件产生的热量大量地传给PCB板，因此，解决散热的最好方法是提高与发热元件直接接触的PCB自身的散热能力，通过PCB板传导出去或散发出去。
1 选用导热性良好的板材现今大量使用的环氧玻璃布类板材，其导热系数一股为0．2W／m ℃。
普通的电子电路由于发热量小，通常采用环氧玻璃布类基材制作，其产生的少量热量一般通过走线热设计和元器件本身散发出去。
随着元件小型化、高集成化，高频化，其热密度明显加大，特别是功率器件的使用，为满足这种高散热要求后来开发出了一些新型导热性板材。
散热器选择及散热计算散热器如何选型及计算；【1】散热器基础；1、散热量计量单位的W是什么？；散热器技术性能中的W是热功率计量单位；金属热强度Q（W/KG.℃）:是指金属散热器内热；各种散热器的金属热强度比较表；3、什么是散热器的传热系数?；散热器的传热系数K(W/㎡.℃):是指散热器内热；4、散热器的散热过程是什么样的?；当温度较高的热媒在散热器内流过时,热媒所携带的热；1、散散热器如何选型及计算【1】散热器基础1、散热量计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。
是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。
2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量. Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。
各种散热器的金属热强度比较表3、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。
4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人. 5、散热器的水容量对采暖的影响如何? 散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便； 3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。
暖气片十大品牌数量的选择及计算方法有些家庭装修后，发现金旗舰暖气片很热但是屋里不热。
是什么原因造成的呢？其实就是暖气片组数选择少了。
那么到底选择多少组好呢，这里给大家一个参考算法：1.算面积：计算卧室、起居室、卫生间等面积，作为测算的基础数据。
2.算瓦数（W）：“W”（瓦）是暖气的供暖量，多大“W”可以温暖多大面积的房间有计算依据，我们可根据以下民用建筑供暖热指标测算参考数据，暖气片十大品牌金旗舰暖气片，一线明星代言，暖通O2O第一品牌。
来计算出应购暖气的数量。
住宅45-70，办公室、学校40-80，医院、幼儿园65-80，单层住宅80-105，食堂、餐厅115-140（单位：W/平方米）。
以上仅为理论数值，实际生活中可能还会有所变化。
一般情况下，把边、阴面、顶楼、底楼要冷一些，在计算供暖量的时候要考虑富裕量。
可再适当加上10%～20%作为富裕量，以免暖气在冷天时热量不够。
供热不足也要适量增加。
3.算片数：当需要的总瓦数计算出来后，就可以换算出需要购买暖气的片数，进而可以计算出需要购买暖气的组数。
（购买暖气都有散热功率的）。
4.安装注意不要影响暖气的散热空气对流5.实例计算 20平米客厅（阴面）按照住宅热值中间值60w/平暖气选用75*75/400的柱形铜铝暖气（散热功率107w/柱）暖气组数n=20*60*1.2/107=13.45 取整数14柱如果选用75*75/1600的柱形铜铝暖气（散热功率366w/柱）暖气组数n=20*60*1.2/366=3.9 取整数4柱。
如何计算确定自家各个房间所需暖气片的数量近一段时间很多的网友通过各种渠道（电话、QQ、msn、Email）咨询我购买暖气的数量，几乎第一句话就是：“你家暖气怎么卖？多少钱一组？稍微在市场上转了转的是这么说的：你家暖气一片能管多大面积？”要知道这么问是很不科学的，为何这么说呢？因为确实暖气最终装到家里面是按照组来计算的，但是是要按照片来换算的。

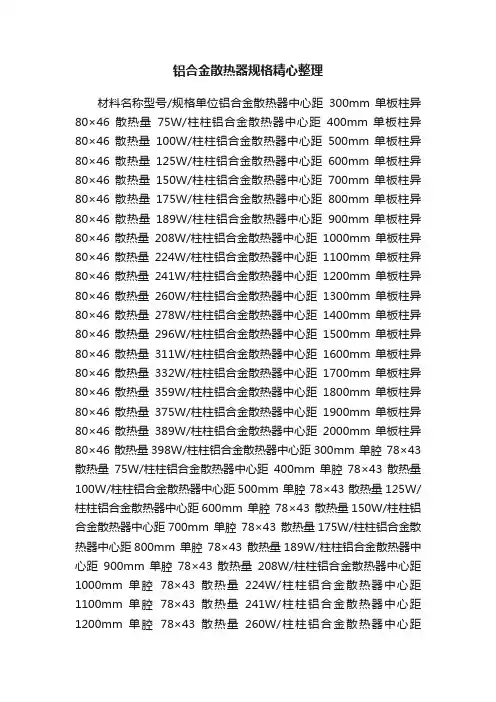

铝合金散热器规格精心整理材料名称型号/规格单位铝合金散热器中心距300mm 单板柱异80×46 散热量75W/柱柱铝合金散热器中心距400mm 单板柱异80×46 散热量100W/柱柱铝合金散热器中心距500mm 单板柱异80×46 散热量125W/柱柱铝合金散热器中心距600mm 单板柱异80×46 散热量150W/柱柱铝合金散热器中心距700mm 单板柱异80×46 散热量175W/柱柱铝合金散热器中心距800mm 单板柱异80×46 散热量189W/柱柱铝合金散热器中心距900mm 单板柱异80×46 散热量208W/柱柱铝合金散热器中心距1000mm 单板柱异80×46 散热量224W/柱柱铝合金散热器中心距1100mm 单板柱异80×46 散热量241W/柱柱铝合金散热器中心距1200mm 单板柱异80×46 散热量260W/柱柱铝合金散热器中心距1300mm 单板柱异80×46 散热量278W/柱柱铝合金散热器中心距1400mm 单板柱异80×46 散热量296W/柱柱铝合金散热器中心距1500mm 单板柱异80×46 散热量311W/柱柱铝合金散热器中心距1600mm 单板柱异80×46 散热量332W/柱柱铝合金散热器中心距1700mm 单板柱异80×46 散热量359W/柱柱铝合金散热器中心距1800mm 单板柱异80×46 散热量375W/柱柱铝合金散热器中心距1900mm 单板柱异80×46 散热量389W/柱柱铝合金散热器中心距2000mm 单板柱异80×46 散热量398W/柱柱铝合金散热器中心距300mm 单腔78×43 散热量75W/柱柱铝合金散热器中心距400mm 单腔78×43 散热量100W/柱柱铝合金散热器中心距500mm 单腔78×43 散热量125W/柱柱铝合金散热器中心距600mm 单腔78×43 散热量150W/柱柱铝合金散热器中心距700mm 单腔78×43 散热量175W/柱柱铝合金散热器中心距800mm 单腔78×43 散热量189W/柱柱铝合金散热器中心距900mm 单腔78×43 散热量208W/柱柱铝合金散热器中心距1000mm 单腔78×43 散热量224W/柱柱铝合金散热器中心距1100mm 单腔78×43 散热量241W/柱柱铝合金散热器中心距1200mm 单腔78×43 散热量260W/柱柱铝合金散热器中心距1300mm 单腔78×43 散热量278W/柱柱铝合金散热器中心距1400mm 单腔78×43 散热量296W/柱柱铝合金散热器中心距1500mm 单腔78×43 散热量311W/柱柱铝合金散热器中心距1600mm 单腔78×43 散热量332W/柱柱铝合金散热器中心距1700mm 单腔78×43 散热量359W/柱柱铝合金散热器中心距1800mm 单腔78×43 散热量375W/柱柱铝合金散热器中心距1900mm 单腔78×43 散热量389W/柱柱铝合金散热器中心距2000mm 单腔78×43 散热量398W/柱柱铝合金散热器中心距300mm 铝双腔80×46 散热量93W/柱柱铝合金散热器中心距400mm 铝双腔80×46 散热量110W/柱柱铝合金散热器中心距500mm 铝双腔80×46 散热量135W/柱柱铝合金散热器中心距600mm 铝双腔80×46 散热量161W/柱柱铝合金散热器中心距700mm 铝双腔80×46 散热量192W/柱柱铝合金散热器中心距800mm 铝双腔80×46 散热量212W/柱柱铝合金散热器中心距900mm 铝双腔80×46 散热量230W/柱柱铝合金散热器中心距1000mm 铝双腔80×46 散热量251W/柱柱铝合金散热器中心距1100mm 铝双腔80×46 散热量273W/柱柱铝合金散热器中心距1200mm 铝双腔80×46 散热量296W/柱柱铝合金散热器中心距1300mm 铝双腔80×46 散热量316W/柱柱铝合金散热器中心距1400mm 铝双腔80×46 散热量345W/柱柱铝合金散热器中心距1500mm 铝双腔80×46 散热量364W/柱柱铝合金散热器中心距1600mm 铝双腔80×46 散热量386W/柱柱铝合金散热器中心距1700mm 铝双腔80×46 散热量402W/柱柱铝合金散热器中心距1800mm 铝双腔80×46 散热量429W/柱柱铝合金散热器中心距1900mm 铝双腔80×46 散热量450W/柱柱铝合金散热器中心距2000mm 铝双腔80×46 散热量478W/柱柱铝合金散热器中心距300mm 圆小三80×38 散热量81W/柱柱铝合金散热器中心距400mm 圆小三80×38 散热量106W/柱柱铝合金散热器中心距1000mm 圆小三80×38 散热量229W/柱柱铝合金散热器中心距1100mm 圆小三80×38 散热量246W/柱柱铝合金散热器中心距1200mm 圆小三80×38 散热量266W/柱柱铝合金散热器中心距1300mm 圆小三80×38 散热量285W/柱柱铝合金散热器中心距1400mm 圆小三80×38 散热量301W/柱柱铝合金散热器中心距1500mm 圆小三80×38 散热量315W/柱柱铝合金散热器中心距1600mm 圆小三80×38 散热量338W/柱柱铝合金散热器中心距1700mm 圆小三80×38 散热量364W/柱柱铝合金散热器中心距1800mm 圆小三80×38 散热量382W/柱柱铝合金散热器中心距1900mm 圆小三80×38 散热量393W/柱柱铝合金散热器中心距2000mm 圆小三80×38 散热量403W/柱柱铝合金散热器中心距300mm 圆大三100×37 散热量98W/柱柱铝合金散热器中心距400mm 圆大三100×37 散热量115W/柱柱铝合金散热器中心距500mm 圆大三100×37 散热量138W/柱柱铝合金散热器中心距600mm 圆大三100×37 散热量158W/柱柱铝合金散热器中心距700mm 圆大三100×37 散热量172W/柱柱铝合金散热器中心距800mm 圆大三100×37 散热量194W/柱柱铝合金散热器中心距900mm 圆大三100×37 散热量211W/柱柱铝合金散热器中心距1000mm 圆大三100×37 散热量230W/柱柱铝合金散热器中心距1100mm 圆大三100×37 散热量264W/柱柱铝合金散热器中心距1200mm 圆大三100×37 散热量282W/柱柱铝合金散热器中心距1300mm 圆大三100×37 散热量310W/柱柱铝合金散热器中心距1400mm 圆大三100×37 散热量328W/柱柱铝合金散热器中心距1500mm 圆大三100×37 散热量351W/柱柱铝合金散热器中心距1600mm 圆大三100×37 散热量369W/柱柱铝合金散热器中心距1700mm 圆大三100×37 散热量387W/柱柱铝合金散热器中心距1800mm 圆大三100×37 散热量405W/柱柱铝合金散热器中心距1900mm 圆大三100×37 散热量430W/柱柱铝合金散热器中心距2000mm 圆大三100×37 散热量456W/柱柱铝合金散热器中心距300mm 大四腔120×52 散热量120W/柱柱铝合金散热器中心距400mm 大四腔120×52 散热量160W/柱柱铝合金散热器中心距500mm 大四腔120×52 散热量200W/柱柱铝合金散热器中心距700mm 大四腔120×52 散热量280W/柱柱铝合金散热器中心距800mm 大四腔120×52 散热量320W/柱柱铝合金散热器中心距900mm 大四腔120×52 散热量360W/柱柱铝合金散热器中心距1000mm 大四腔120×52 散热量400W/柱柱铝合金散热器中心距1100mm 大四腔120×52 散热量440W/柱柱铝合金散热器中心距1200mm 大四腔120×52 散热量480W/柱柱铝合金散热器中心距1300mm 大四腔120×52 散热量520W/柱柱铝合金散热器中心距1400mm 大四腔120×52 散热量560W/柱柱铝合金散热器中心距1500mm 大四腔120×52 散热量600W/柱柱铝合金散热器中心距1600mm 大四腔120×52 散热量640W/柱柱铝合金散热器中心距1700mm 大四腔120×52 散热量680W/柱柱铝合金散热器中心距1800mm 大四腔120×52 散热量720W/柱柱铝合金散热器中心距1900mm 大四腔120×52 散热量760W/柱柱铝合金散热器中心距2000mm 大四腔120×52 散热量800W/柱柱铝合金散热器中心距300mm 园双腔90×47 散热量85W/柱柱铝合金散热器中心距400mm 园双腔90×47 散热量113W/柱柱铝合金散热器中心距500mm 园双腔90×47 散热量141W/柱柱铝合金散热器中心距600mm 园双腔90×47 散热量169W/柱柱铝合金散热器中心距700mm 园双腔90×47 散热量197W/柱柱铝合金散热器中心距800mm 园双腔90×47 散热量225W/柱柱铝合金散热器中心距900mm 园双腔90×47 散热量253W/柱柱铝合金散热器中心距1500mm 园双腔90×47 散热量422W/柱柱铝合金散热器中心距1600mm 园双腔90×47 散热量451W/柱柱铝合金散热器中心距1700mm 园双腔90×47 散热量478W/柱柱铝合金散热器中心距1800mm 园双腔90×47 散热量507W/柱柱铝合金散热器中心距1900mm 园双腔90×47 散热量535W/柱柱铝合金散热器中心距2000mm 园双腔90×47 散热量563W/柱柱铝合金散热器中心距300mm 铝平四腔120×55 散热量121W/柱柱铝合金散热器中心距400mm 铝平四腔120×55 散热量153W/柱柱铝合金散热器中心距600mm 铝平四腔120×55 散热量206W/柱柱铝合金散热器中心距700mm 铝平四腔120×55 散热量233W/柱柱铝合金散热器中心距800mm 铝平四腔120×55 散热量260W/柱柱铝合金散热器中心距900mm 铝平四腔120×55 散热量287W/柱柱铝合金散热器中心距1000mm 铝平四腔120×55 散热量314W/柱柱铝合金散热器中心距1100mm 铝平四腔120×55 散热量341W/柱柱铝合金散热器中心距1200mm 铝平四腔120×55 散热量368W/柱柱铝合金散热器中心距1300mm 铝平四腔120×55 散热量395W/柱柱铝合金散热器中心距1400mm 铝平四腔120×55 散热量422W/柱柱铝合金散热器中心距1500mm 铝平四腔120×55 散热量449W/柱柱铝合金散热器中心距1600mm 铝平四腔120×55 散热量476W/柱柱铝合金散热器中心距1700mm 铝平四腔120×55 散热量503W/柱柱铝合金散热器中心距1800mm 铝平四腔120×55 散热量530W/柱柱铝合金散热器中心距1900mm 铝平四腔120×55 散热量557W/柱柱铝合金散热器中心距2000mm 铝平四腔120×55 散热量584W/柱柱铝合金散热器中心距300mm 铝彩单腔50×85 散热量81W/柱柱铝合金散热器中心距400mm 铝彩单腔50×85 散热量100W/柱柱铝合金散热器中心距500mm 铝彩单腔50×85 散热量115W/柱柱铝合金散热器中心距600mm 铝彩单腔50×85 散热量131W/柱柱铝合金散热器中心距700mm 铝彩单腔50×85 散热量148W/柱柱铝合金散热器中心距800mm 铝彩单腔50×85 散热量165W/柱柱铝合金散热器中心距900mm 铝彩单腔50×85 散热量182W/柱柱铝合金散热器中心距1000mm 铝彩单腔50×85 散热量199W/柱柱铝合金散热器中心距1100mm 铝彩单腔50×85 散热量216W/柱柱铝合金散热器中心距1200mm 铝彩单腔50×85 散热量233W/柱柱铝合金散热器中心距1300mm 铝彩单腔50×85 散热量250W/柱柱铝合金散热器中心距1400mm 铝彩单腔50×85 散热量267W/柱柱铝合金散热器中心距1500mm 铝彩单腔50×85 散热量284W/柱柱铝合金散热器中心距1600mm 铝彩单腔50×85 散热量301W/柱柱铝合金散热器中心距1800mm 铝彩单腔50×85 散热量335W/柱柱铝合金散热器中心距1900mm 铝彩单腔50×85 散热量352W/柱柱铝合金散热器中心距2000mm 铝彩单腔50×85 散热量369W/柱柱。
